Митсубиси Аутлендер 3 — предохранители и реле
Mitsubishi Outlander 3 го поколения выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 году под названием Mitsubishi Outlander P-HEV. За это время модель прошла рестайлинг. В данном материале Вы найдёте описание предохранителей и реле Митсубиси Аутлендер 3 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков может отличатся и зависит от года выпуска и уровня оснащения. Сверяйте описание со своими схемами на обратной стороне крышки.
Блок в салоне

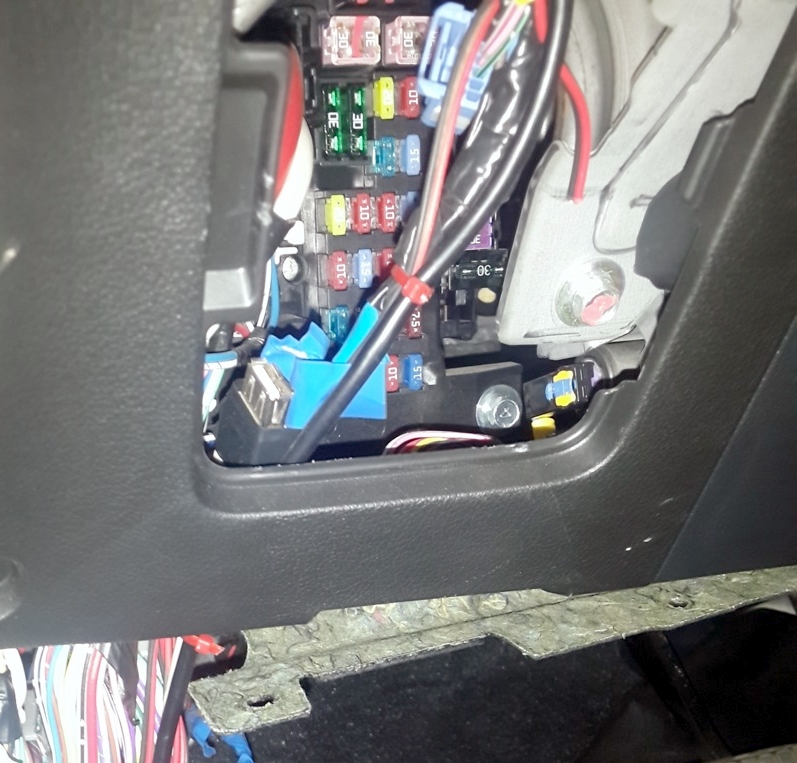

Он установлен под панелью со стороны водителя за защитной крышкой.

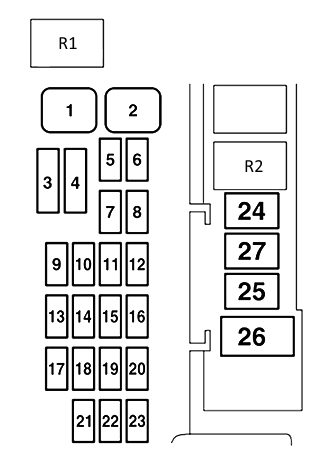

Схема
Описание
| 1 | 30А Электро стеклоподъемники |
| 2 | 30А Обогреватель заднего стекла |
| 3 | 30А Отопитель |
| 4 | 30А Очиститель ветрового стекла |
| 5 | 20А Электропривод замков дверей |
| 6 | 10А Задний противотуманный фонарь |
| 7 | 15А Розетка электропитания |
| 8 | 10А Очиститель заднего стекла |
| 9 | 20А Люк |
| 10 | 10А Замок зажигания |
| 11 | 10А Опции |
| 12 | 12А Аварийная световая сигнализация |
| 13 | 13А Система полною привода |
| 14 | 15А Стоп- сигналы (лампы стоп-сигналов) |
| 15 | 10А Панель приборов |
| 16 | 7,5А Система полушек безопасности SRS |
| 17 | 15А Аудиосистема |
| 18 | 7,5А Реле блока управления |
| 19 | 15А Лампы освещения салона (плафоны) |
| 20 | 7,5А Фонари заднего хода (лампы света заднего хода) |
| 21 | 7,5А Обогрев наружных зеркал заднего вида |
| 22 | 10А Наружные зеркала заднего вида |
| 23 | 15А Прикуриватель/ Розетка электропитания |
| 24 | 7,5А Система зарядки |
| 25 | 30А Электропривод сидений |
| 26 | 30А Обогрев сидений |
| 27 | Резерв |
За передний прикуриватель отвечает предохранитель номер 23 на 15А.
Блоки под капотом

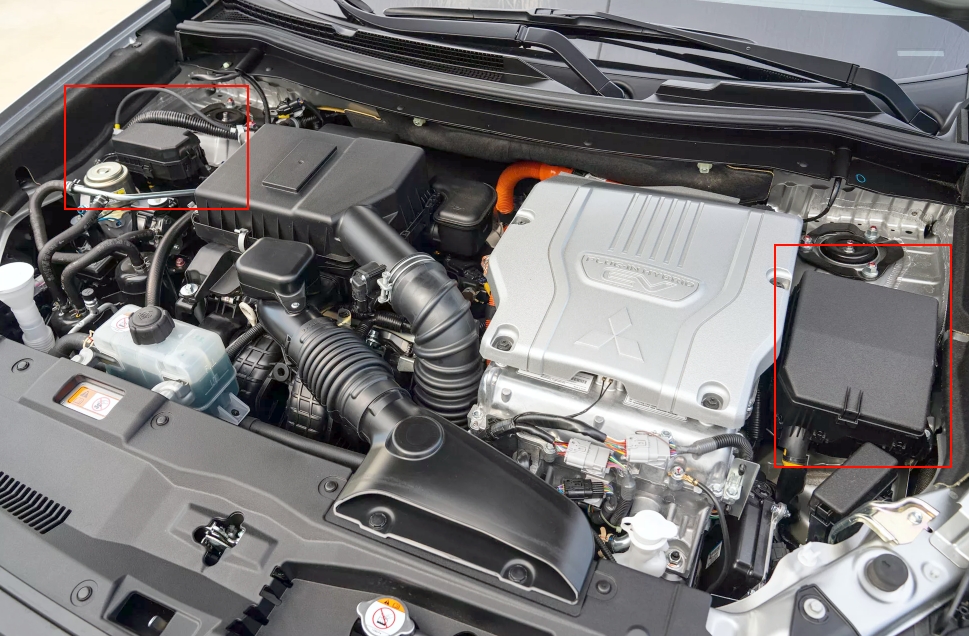

Под капотом Mitsubishi Outlander 3 может быть расположено 2 блока с предохранителями и реле — слева и справа моторного отсека.
Главный блок
Устанавливается с права.

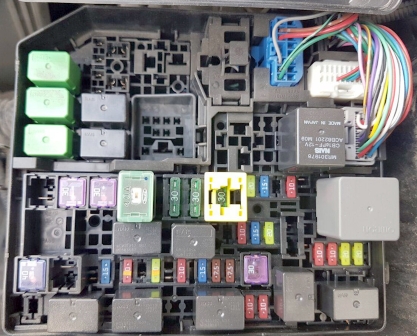

Фото — пример

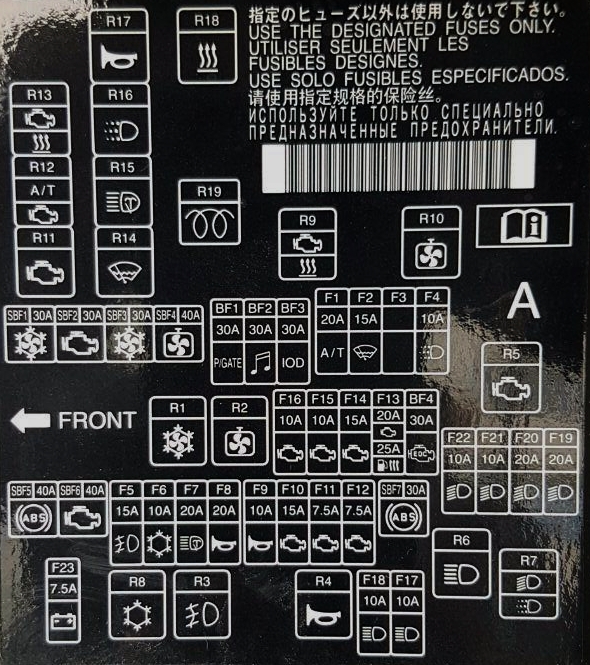

Пример схемы с крышки блока

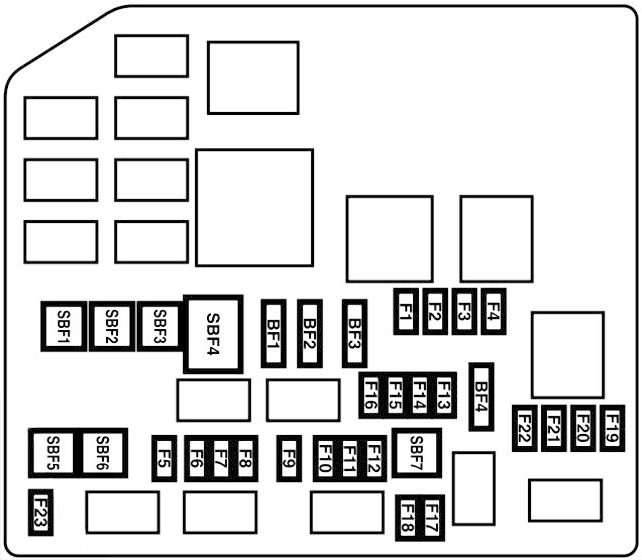

Схема
Обозначение
| SBF1 | 30А Электродвигатель вентилятора конденсатора |
| SBF2 | 30А Стартер |
| SBF3 | 30А Электродвигатель вентилятора конденсатора |
| SBF4 | 40А Электродвигатель вентилятора системы охлаждения двигателя |
| SBF5 | 40А ABS |
| SBF6 | 40А VLC |
| SBF7 | 30А ABS |
| BF1 | 30А Электропривод двери багажного отделения |
| BF2 | 30А Усилитель аудиосистемы |
| BF3 | 30А Устройство ввода-вывода |
| BF4 | 30А Электрооборудование дизельного двигателя |
| F1 | 20А АКПП |
| F2 | 15А Обогреватель щеток стеклоочистителя |
| F3 | Резерв |
| F4 | 10А Дневные ходовые огни |
| F5 | 15А Противотуманные фары |
| F6 | 10А Кондиционер |
| F7 | 20А Омыватели фар |
| F8 | 20А Звуковой сигнал противоугонной системы |
| F9 | 10А Звуковой сигнал |
| F10 | 15А Привод дроссельной заслонки |
| F11 | 7,5А Генератор |
| F12 | 7,5А Двигатель |
| F13 | 20А Цепь питания электрооборудования двигателя |
| 25А Подогреватель топливной магистрали | |
| F14 | 15А Бензонасос |
| F15 | 10А Катушка зажигания |
| F16 | 10А Цепь питания электрооборудования двигателя |
| F17 | 10А Фара дальнего света (левая) |
| F18 | 10А Фара дальнего света (правая) |
| F19 | 20А С газоразрядной лампой: Фара ближнего света(левая) |
| F20 | 20А С газоразрядной лампой: Фара ближнего света (правая) |
| F21 | 10А С галогенной лампой: Фара ближнего света(левая) |
| F22 | 10А Фара ближнего c галогенной света (правая) лампой |
| F23 | 7,5А Датчик заряда аккумуляторной батареи |

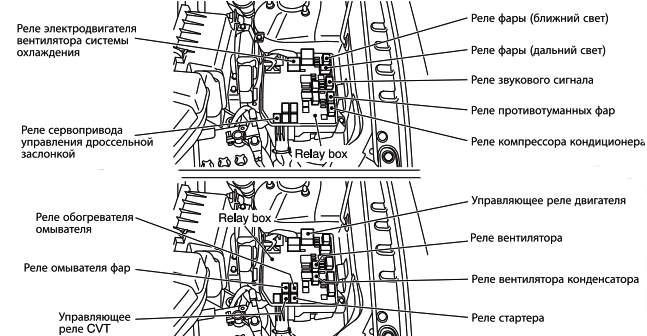

Назначение реле
Дополнительный блок
Устанавливается не на все модели.

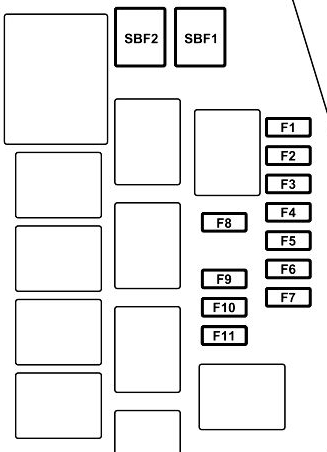

Схема
Расшифровка
| SBF1 | 30A Патронник |
| SBF2 | 30A Вакуумный насос |
| F1 | 20А Водяной насос (электро двигатели) |
| F2 | 7,5А Управление батареи |
| F3 | 15A Батарея питания отопителя |
| F4 | 7,5А Лючок топливного бака |
| F5 | 7,5A Соленоид кондиционера |
| F6 | 7,5A Насос кондиционера |
| F7 | 10A Контролёр электромотора |
| F8 | 7,5A Обогрев лобового стекла |
| F9 | 15A Главный драйвер батареи / 10А Питатель питания и контролер зарядки |
| F10 | 15A Контроллер зажигания |
| F11 | 7,5A Контроллер зажигания |
Блок на АКБ
На плюсовой клемме аккумуляторной батареи так же может крепится блок предохранителей выполненный в виде плавких вставок высокой мощности.
Остались вопросы? Задавайте их в комментарии.
