Митсубиси Паджеро 4 — предохранители и реле
Mitsubishi Pajero 4 го поколения выпускался в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 году. За это время модель проходила рестайлинг два раза. В данной публикации мы покажем описание предохранителей и реле Митсубиси Паджеро 4 со схемами блоков, местами расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.
Возможно иное назначение предохранителей и реле которое зависит от года выпуска и уровня оснащения. Сверяйте назначение со своими схемами.
Блок в салоне

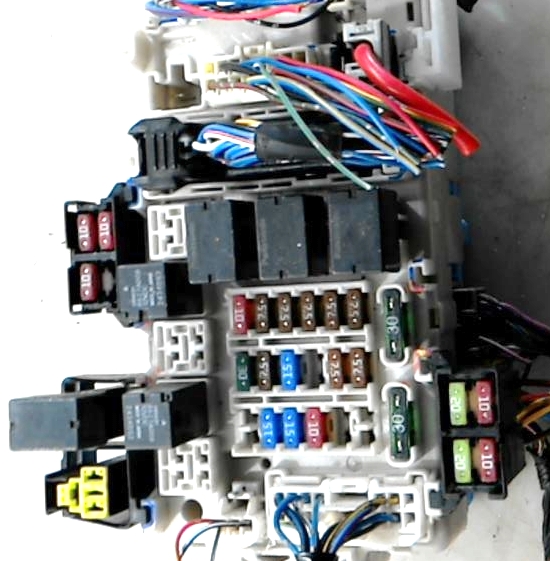

Расположен в нижней части панели приборов за защитной крышкой.

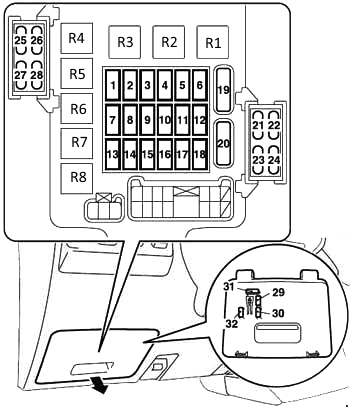

Схема
Описание предохранителей
| 1 | 10А Катушки зажигания |
| 2 | 7,5А Контрольно-измерительные приборы |
| 3 | 7,5А Лампы заднего хода |
| 4 | 7,5А Резерв |
| 5 | 7,5А Реле (отопитель и т.п.) |
| 6 | 7,5А Обогрев зеркал |
| 7 | 30А Резерв |
| 8 | 7,5А Блок управления двигателем |
| 9 | 15А Прикуриватель |
| 10 | Резерв |
| 11 | 7,5А Электропривод зеркал |
| 12 | 7,5А Блок управления двигателем |
| 13 | Резерв |
| 14 | 15А Задний стеклоочиститель |
| 15 | 15А Центральный замок |
| 16 | 10А Задний противотуманный фонарь |
| 17 | Не используется |
| 18 | Не используется |
| 19 | 30А Отопитель |
| 20 | 30А Обогрев заднего стекла |
| 21 | 20А Люк |
| 22 | 10А ABS |
| 23 | 20А Подогрев сидений |
| 24 | 10А Подсветка подножек и проемов дверей |
| 25 | 10А Блок управления раздаточной коробкой |
| 26 | 10А ENG/POWER |
| 27 | 10А Стартер |
| 28 | Не используется |
| 29 | 20А Запасной предохранитель |
| 30 | 10А Запасной предохранитель |
| 31 | 30А Запасной предохранитель |
| 32 | 25А Запасной предохранитель |
За прикуриватель отвечает предохранитель номер 9 на 15А.
Назначение реле
- R1 — Реле обогревателя заднего стекла
- R2 — Реле переднего вентилятора
- R3 — Реле электро стекло подъёмников
- R4 — Реле топливного насоса 1
- R5 — Реле задних противотуманных фонарей
- R6 — Реле топливного насоса 1
- R7 — Реле розетки питания дополнительного оборудования
- R8 — Реле заднего вентилятора
Блоки под капотом
Главный блок

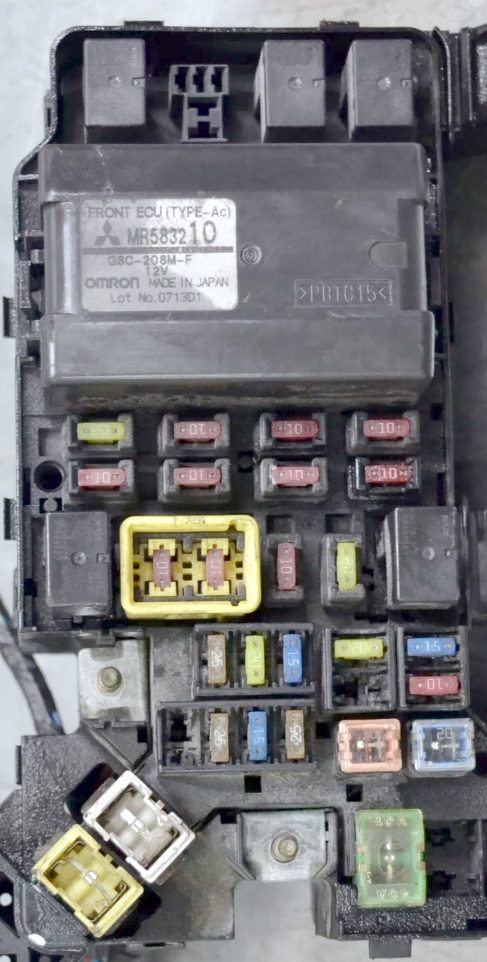

Основной блок с предохранителями и реле находится рядом с аккумулятором с левой стороны моторного отсека.

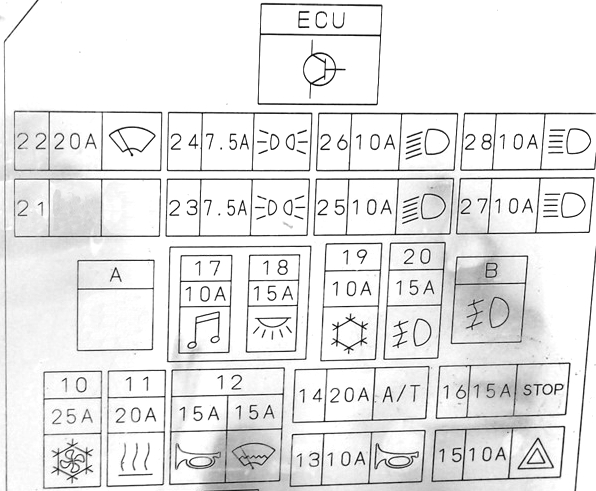

Пример схемы с крышки блока

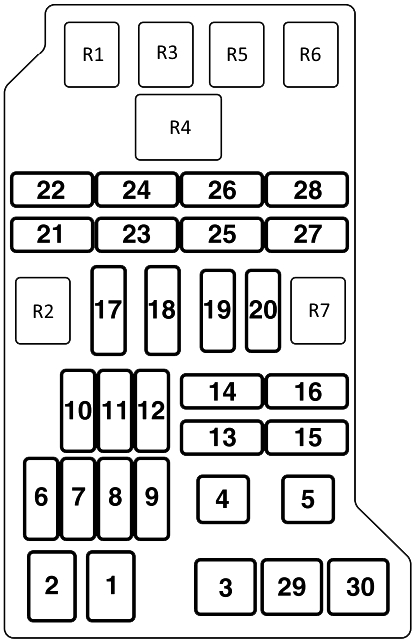

Схема
Назначение
| R1 | Реле электродвигателя вентилятора конденсатора кондиционера — высокая скорость |
| R2 | Реле звукового сигнала |
| R3 | Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость |
| R4 | Много функциональный блок управления 1 |
| R5 | Реле обогревателя лобового стекла — очистители лобового стекла |
| R6 | Реле электромагнитной муфты компрессора кондиционера |
| R7 | Резерв |
| 1 | 120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^) |
| 2 | 60A Блок предохранителей/ реле, моторный отсек 1 |
| 3 | 40А Замок зажигания |
| 4 | 40А Электропривод сидений, электропривод стекло подъёмников |
| 5 | 20А Управление двигателем |
| 6 | 20А Управление двигателем |
| 7 | — |
| 8 | 15А Дополнительное оборудование |
| 9 | 25А Подогреватель топливного фильтра |
| 10 | 25А Кондиционер |
| 11 | 20А Кондиционер |
| 12 | 15A Реле обогревателя лобового стекла — очистители лобового стекла |
| 13 | — |
| 14 | 20A Автоматическая коробка передач |
| 15 | 10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация |
| 16 | 15A Анти блокировочная система тормозов (ABS), стоп-сигналы |
| 17 | 10А Аудиосистема, прикуриватель, часы |
| 18 | 10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой |
| 19 | 10А Кондиционер |
| 20 | 20A Противотуманные фары |
| 21 | 10A Звуковой сигнал |
| 22 | 20A Очиститель/ омыватель лобового стекла |
| 23 | 10A Система управления двигателем, задний габарит(правый) |
| 24 | 10A Лампа заднего левого габарита |
| 25 | 10A Лампа ближнего света (левая) |
| 26 | 10A Лампа ближнего света (правая) |
| 27 | 10A Лампа дальнего света (левая) |
| 28 | 10A Лампа дальнего света (правая) |
| 29 | Резерв |
| 30 | 40A Нагреватель охлаждающей жидкости |
За дополнительные розетки прикуривателя отвечает предохранитель номер 17 на 10А.
Блок с реле
Схема
Описание
- Реле электромагнитных клапанов
- Реле подогревателя топлива
- Реле сервопривода дроссельной заслонки
- Реле стартера
- Главное реле системы впрыска
- Реле электромагнитной муфты компрессора кондиционера
Отдельные элементы предохранителей и реле могут устанавливаться вне данных блоков, например реле электродвигателя топливного насоса или системы экстренного торможения АБС. Так же на плюсовой клемме аккумуляторной батареи могут находится предохранители высокой мощности: 40/60А — ABS и 80A — Свечи накала.
Есть что добавить — пишите в комментарии.
