Nissan Atlas предохранители и реле, схема, где находятся

Nissan Atlas — относится к грузовым коммерческим автомобиля. Выпускается с 1982 года по настоящее время как в грузовом, так и грузопассажирском варианте (грузовики малой и средней грузоподъемности). За период производства ниссан атлас проходил рестайлинг 5 раз. Продавался по всему миру: Европа, РФ, Америка, Африка и т. д. с различными двигателями. В силу этого невозможно показать точную информацию о блоках предохранителях и реле ниссан атлас. Мы предоставляем для ознакомления информацию с описанием наиболее популярных схем для автомобилей выпускавшихся в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах.

Предохранителе в салоне

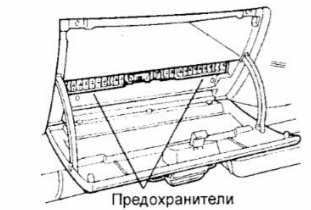

Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.

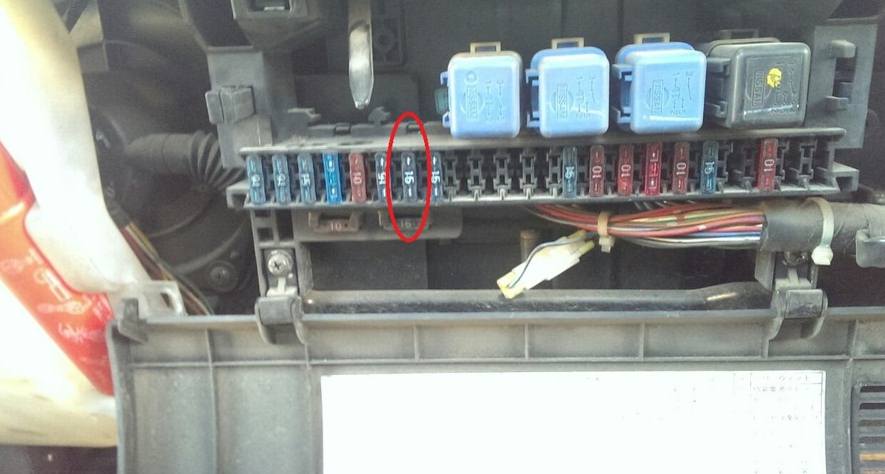

Вариант 1

Фотография

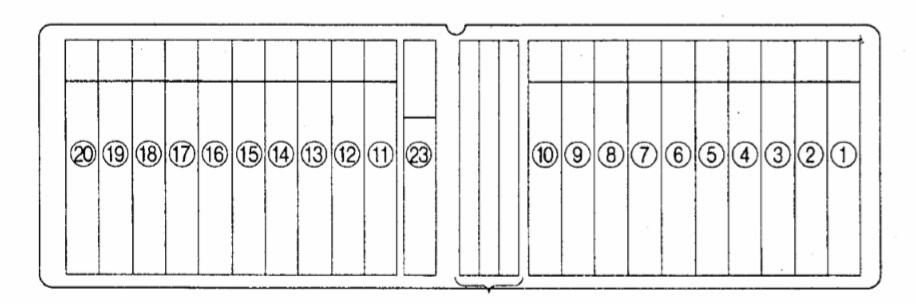

Схема

Описание

1	25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давлению, реле отключения кондиционера, реле кондиционера, термостат, э/п клапан системы повышения частоты вращения XX (FICD)
2	10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат
3	10А Реле стартера, выключатель запрещения запуска
4	15А Прикуриватель, радиоприемник
5	10А Фара (правая), реле переключателя света фар
6	10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота
7	15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупреждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контроллер центрального замка, спидометр
8	15А Выключатель аварийной сигнализации, звуковой сигнал, реле звукового сигнала, выключатель звукового сигнала, указатели поворота
9	15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних противотуманных фонарей
10	10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора
11	15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стеклоочистителей
12	10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор «OD OFF», индикатор «UNLADEN», реле электродвигателя вентилятора конденсатора, зуммер системы предупреждения о движении задним ходом, выключатель фонарей заднего хода, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле электропривода стеклоподъемников, реле-прерыватель указателей поворота, переключатель системы управления полным приводом (4WD), реле системы 4WD, электро пневмо клапан системы управления полным приводом
13	10А / 15А Подогреватель топлива
14	15А Задний отопитель, выключатель заднего отопителя
15	10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора
16	10А Выключатель противотуманных фар, противотуманные фары, ЭБУ
17	10А Указатели поворота, выключатель указателей поворота
18	15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII)
19	10А Электропривод останова двигателя, электромагнитный клапан отсечки топлива
20	10А Переключатель корректора фар, электропривод корректора фар
23	15А Повторители указателей поворота, реле повторителей указателей поворота

Полную электросхему распределения питания данного блока можете скачать тут.

За прикуриватель отвечает предохранитель номер 4 на 15А.

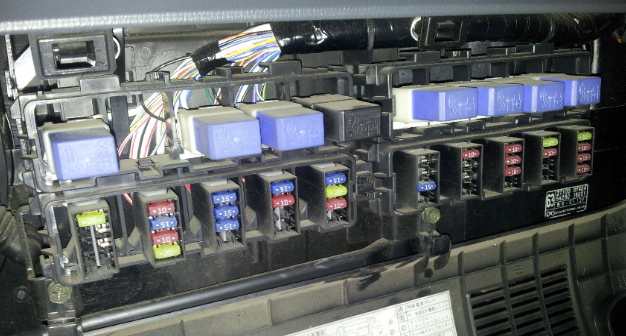

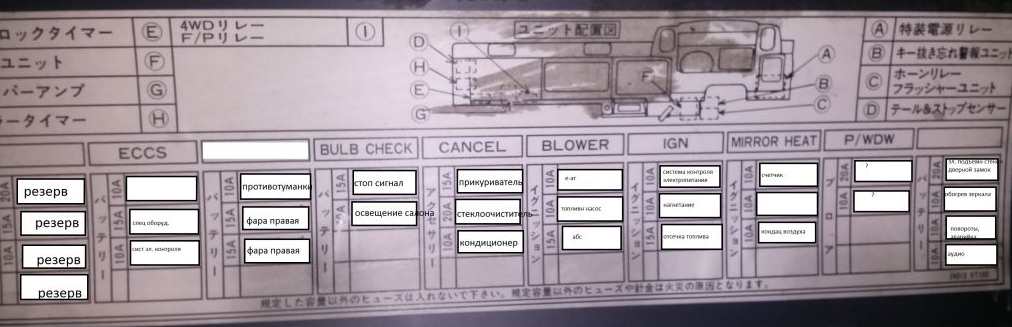

Вариант 2

Актуальная схема будет находится на обратной стороне крышки.

Расшифровка

Полная таблица расшифровки японских иероглифов: скачать.

Если же обозначения на английском, тогда сверьтесь с таблицей.

HEATER	Отопитель
AIRCON	Кондиционер
ABS	АБС
HSA	Система трогания на подъеме
STARTER	Стартер
RADIO, CIGAR	Магнитола, прикуриватель
HEAD LAMP (RH)	Правая фара
HEAD LAMP (LH)	Левая фара
ROOM LAMP, CLOCK	Лампа освещения салона, Часы
HAZARD, HORN	Аварийная сигнализация, звуковой сигнал
TAIL	Габаритные огни
FOG LAMP	Противотуманные фары
STOP LAMP	Стоп-сигналы
WIPER, WASHER	Стеклоочиститель и омыватель
GAUGE, BACK	Комбинация приборов, фонарь заднего хода
FUEL HEATER	Подогрев топлива
SEAT HEATER	Обогреватель сидений
EXH. BREAKE	Горный тормоз
FOG LAMP	Противотуманные фары
TURN S/LAMP	Указатели поворота
GENERATOR	Генератор
ENG. STOP	Остановка двигателя
POWER WINDOW	Электропривод стекло подъемников

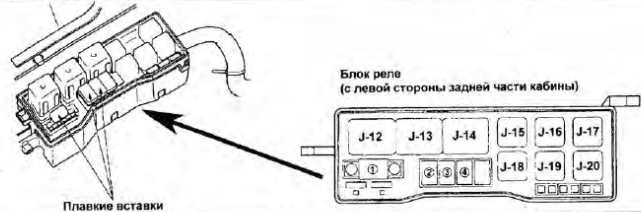

Блок реле и предохранителей

Он находится с левой стороны в задней части кабины либо за левым брызговиком. Тут буду расположены предохранители высокой мощности либо плавкие вставки и отдельные реле.

Назначение реле смотрите в таблице ниже.

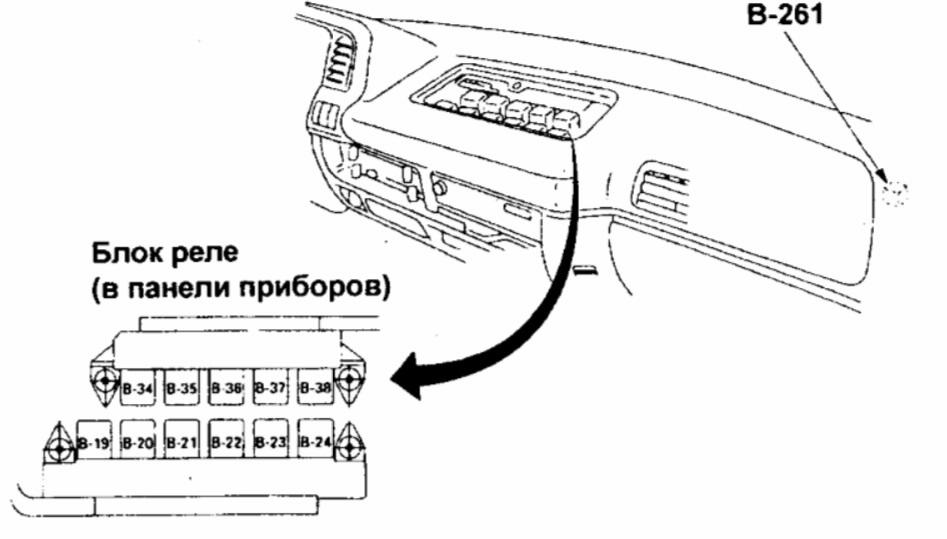

Блок реле в салоне

Схема

Отдельные элементы могут находится вне блоков. К примеру В -261., который находится над блоков с предохранителями.

Расшифровка всех реле в ниссан атлас

В-9	Реле системы изменения интервала работы стеклоочистителей (INTERMITTENT)
В-19	Реле системы зарядки
В-19	(CHARGE)
В-20	Реле фар
В-20	(HEAD)
В-21	Реле системы кондиционирования, отопления и вентиляции (HEATER & AIR CON.)
В-22	Реле габаритов (TAIL)
В-23	Реле комбинированного переключателя
В-23	(DIMMER)
В-24	Реле звукового сигнала
В-24	(HORN)
В-34	Реле задних противотуманных фонарей
В-34	(REAR FOG)
В-35	Реле ламп освещения при повороте
В-35	(CORNERING LIGHT)
В-35	Реле задних противотуманных фонарей
В-35	(RR FOG)
В-36	Реле электропривода стеклоподъемников
В-36	(POWER WINDOW)
В-37	Реле выключателя по давлению
В-37	(А/С THERMO)
В-38	Реле горного тормоза
В-38	(EXH. BRAKE)
J-12	Реле стартера
J-12	(STARTER)
J-13	Реле свечей накаливания
J-14	Реле свечей накаливания
J-16	Реле автомата управления прогревом конденсатора (CDS)
J-18	Реле управления горным тормозом
J-18	(EXH. BRAKE CONTROL)
J-19	Реле системы 4WD
J-19	Реле отключения кондиционера
J-19	(А/С CUT) .
J-20	Реле повторителей указателей поворота (MARKER LIGHT)
