Ниссан кубе предохранители, схема, где находятся

Nissan Cube — субкомпактвэн японской сборки. За весь период было выпущено три поколения данной серии. Мы представляем описание предохранителей для первого поколения ниссан куб z10. Nissan cube az10 выпускался в 1998, 1999, 2000, 2001,2000 и 2003 году. После этого его сменило 2 поколение.

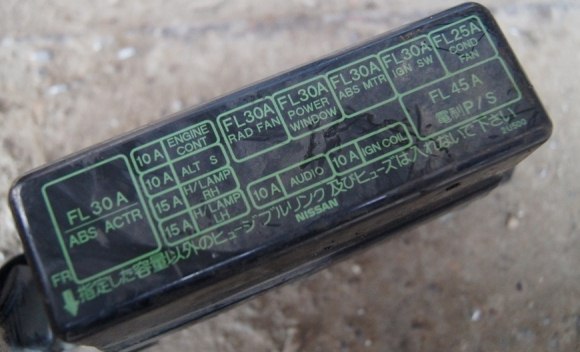

Для все автомобилей семейства ниссан куб характерно размещение двух блоков с предохранителями и реле. Один в салоне, рядом с рулевой рейкой, за защитной крышкой, а другой под капотом, рядом с аккумулятором.

Предохранители в салоне

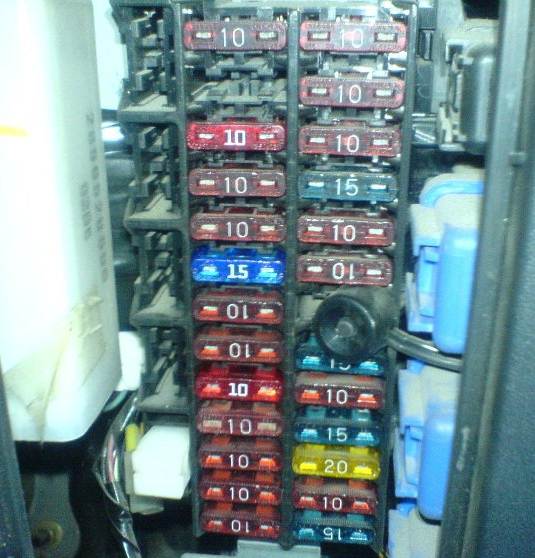

Фотография блока

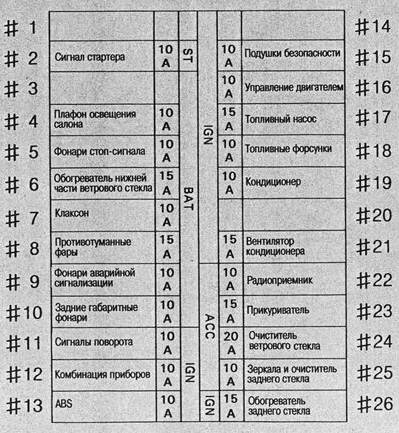

Схема

Описание

первая колонка
10А — «сигнал стартера».
15А — «сеть 100В»
10А — «стекло-люко-подъёмник»
10А — «свет в салоне»
10А — «стоп-сигналы»
15А — «подогрев щёток»
10А — «звуковой сигнал»
15А — «противотуманная фара»
10А — «аварийки»
10А — «лампы заднего хода»
10А — «поворотники»
10А — «приборная панель»
10А — «ABS»

вторая колонка
10А — «коробка передач»
10А — «подушки безопасности»
10А — «ЭБУ»
15А — «бензонасос»
10А — «инжектор»
10А — «кондиционер»
пустая строка
15А — «вентиляторы»
10А — «магнитола»
15А — «электрические розетки, прикуриватель»
20А — «стеклоочистители»
10А — «зеркало, задний стеклоочиститель»
15А — «подогрев (стекла)»
