Nissan Pathfinder предохранители и реле, схема, где находятся

Полноразмерный кроссовер Nissan Pathfinder выпускается с 1986 года в 4 поколениях. 1 ое и 2 ое производилось до 2003 года. В 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах на рынки поставлялось 3 поколение ниссан патфайндер с маркировкой r51. А с 2015 и по настоящее время в сборке 4 поколение. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан патфайндер r51 (3 поколение) и 4. Их фотографии, схемы, места расположения. А так же покажем какие из элементов отвечаю за работу прикуривателя.

В зависимости от региона поставки, года выпуска и комплектации, возможно различные варианты исполнения данных блоков.

Блоки под капотом

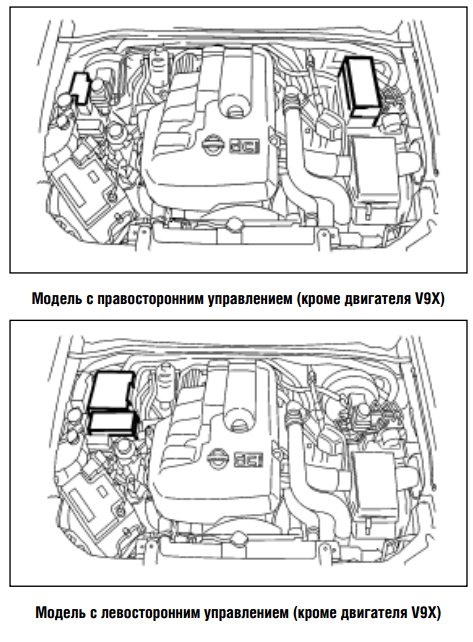

Для r51

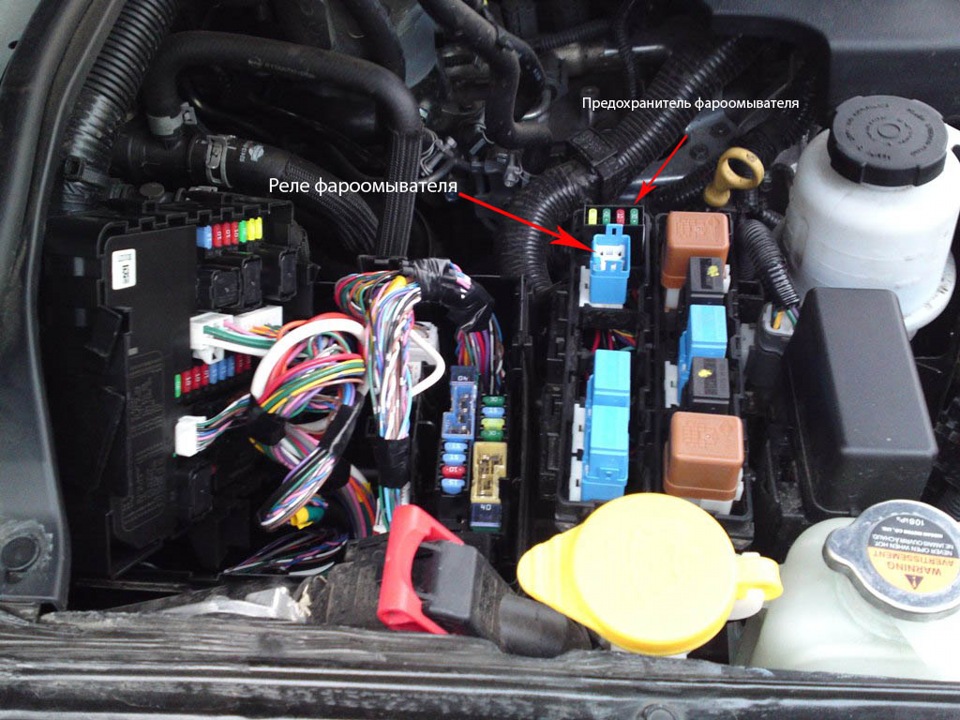

Фотография

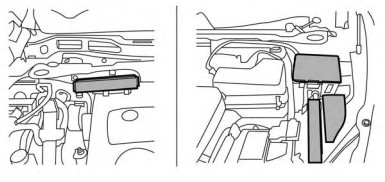

Для 4 поколения

Видео пример того, где расположены блоки с предохранителями в автомобиле ниссан патфайндер.

Блок с реле

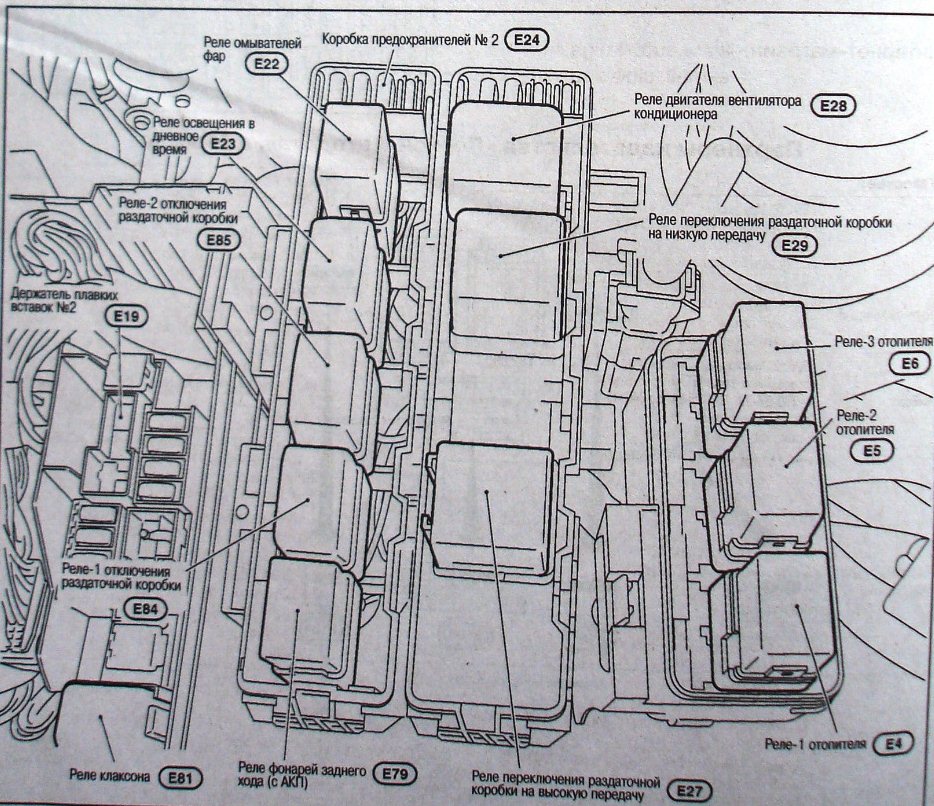

Фото схема

Блоки с предохранителями

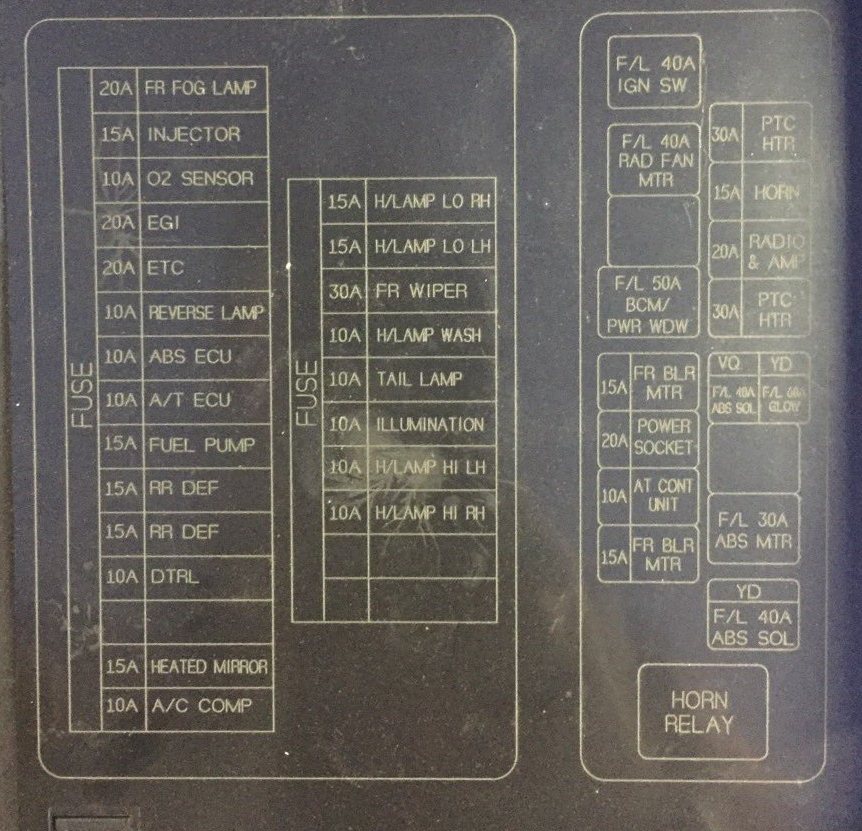

Актуальная схема с обратной стороны защитной крышки

Описание на русском

20A FR FOG LAMP — передний противотуманный фонарь
10A ABC ECU — электронный блок управления АБС
10A A/T ECU — электронный блок управления АКПП
15A FUEL PUMP — топливный насос
15A RR DEF — обогрев заднего стекла
15A RR DEF — обогрев заднего стекла
10A DTRL — дневные ходовые огни
15A HEATED MIRROR — обогрев зеркала
10A A/C COMP — компрессор кондиционера (включение электромуфты кондиционера)
15A H/LAMP LO RH — ближний свет, правая фара
15A H/LAMP LO LH — ближний свет, левая фара
30A FR WIPER — дворники лобового стекла
10A H/LAMP WASH — омыватель фар
10A TAIL LAMP — задние габариты
10A ILLUMINATION — освещение салона
10A H/LAMP HI LH — дальний свет, левая фара
10A H/LAMP HI RH — дальний свет, правая фара
15A FR BLR MTR — электродвигатель передней печки.
20A POWER SOCKET — доп.розетка 12 Вольт
10A AT CONT UNIT — блок управления
15A FR BLR MTR — электродвигатель передней печки
30A. PTC HTR — электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке)
15A HORN — сигнал
20A RADIO AMP — питание магнитолы / звукового усилителя

Блок в салоне

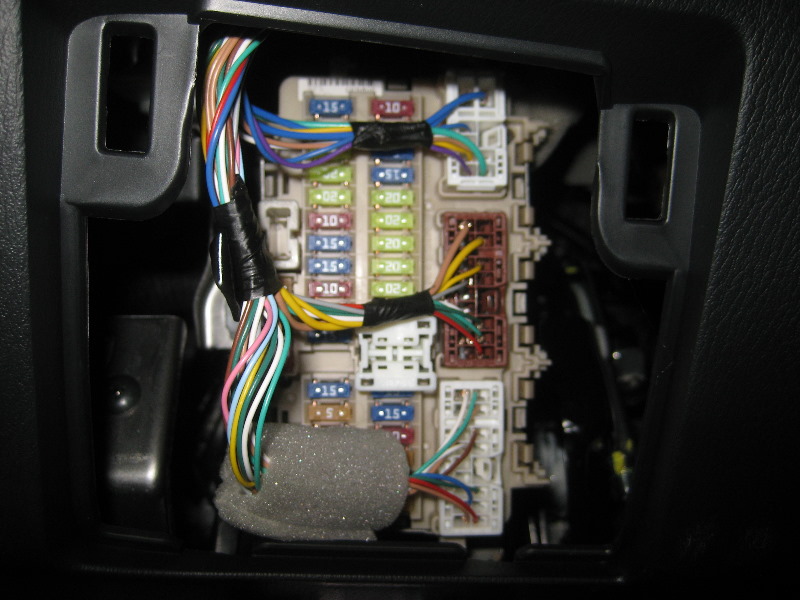

Он располагается в панели приборов, за защитной крышкой. Если возникли трудности ознакомьтесь с видео немногим выше.

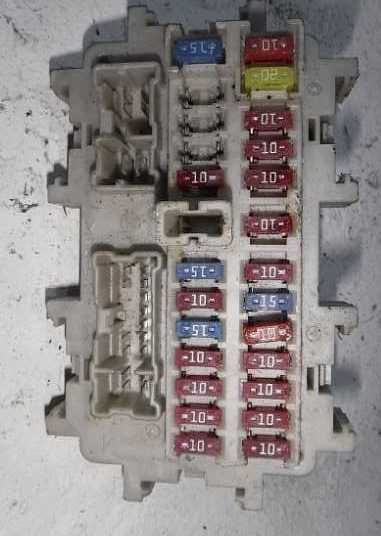

Вариант 1.

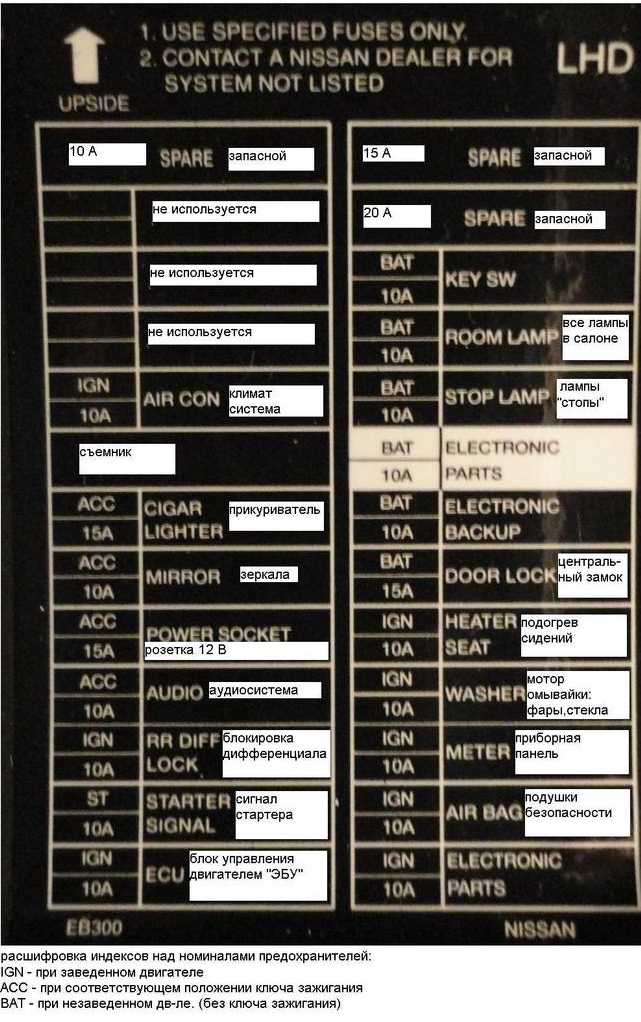

Назначение

Вариант 2.

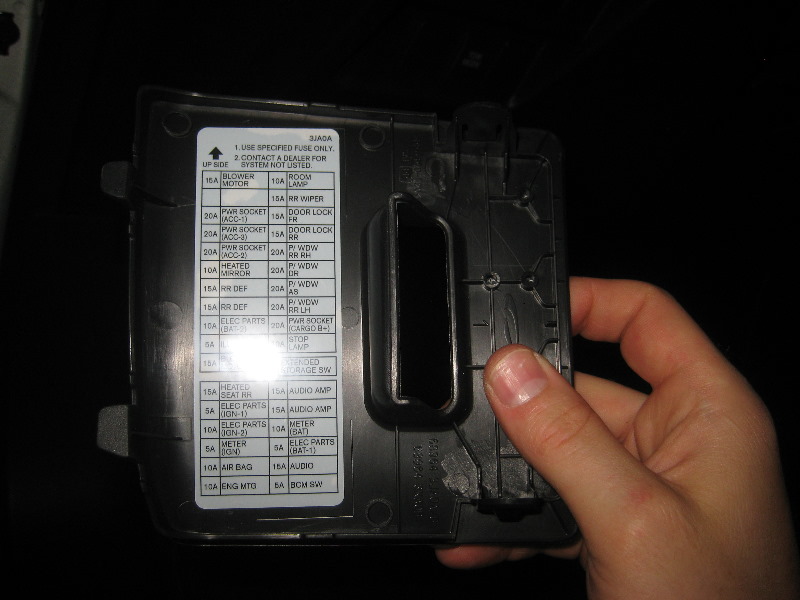

Схема с обратной стороны крышки

За работу прикуривателя отвечают предохранители расположенные в данном блоке, какие именно смотрите на Вашей схеме. На английском обозначаются cigar lighter. В случае их целостности, обратите внимание на предохранитель под капотом.

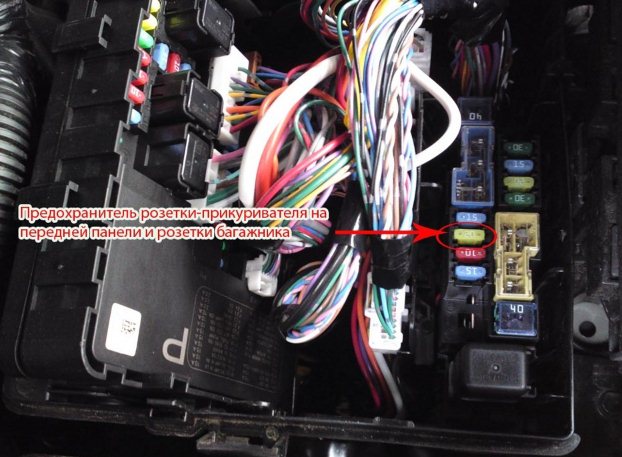

Предохранители прикуривателя под капотом
