Ниссан пресаж предохранители и реле, схема, где находятся

Минивэн Nissan Presage выпускался в 2 поколениях. 1-ое обозначалась U30 и производилось в 1998, 1999, 2000, 2001, 2002 и 2003 году. Годы выпуска второго поколения U31 — 2004, 2005, 2006, 2007, 2008, 2009. В нашем материале Вы найдете информацию о расположении блоков реле и предохранителей в ниссан пресаж, их фотографии, схемы и обозначение элементов.

В данной модели предусмотрены несколько блоков с предохранителями и реле. Один находится в салоне около рулевой рейки, несколько других под капотом. Их исполнение может отличаться и зависит от года выпуска и комплектации автомобиля.

U30

Блок в салоне

Он находится за перчаточным ящиком. Для доступа надо снять крышку этого маленького бардачка.

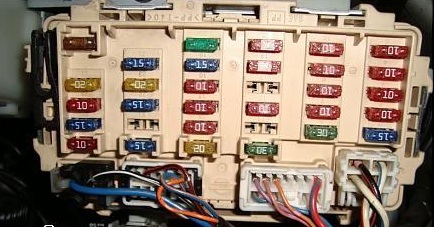

Фотография

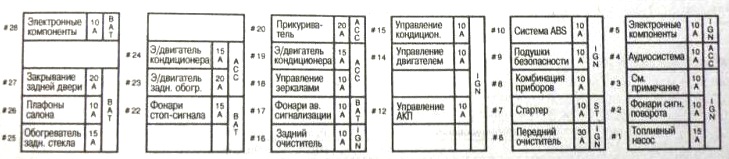

Схема с расшифровкой вариант 1

За прикуриватель отвечает предохранитель номер 20.

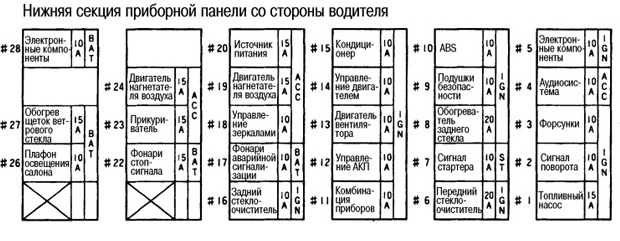

Схема с расшифровкой вариант 2

Блок под капотом

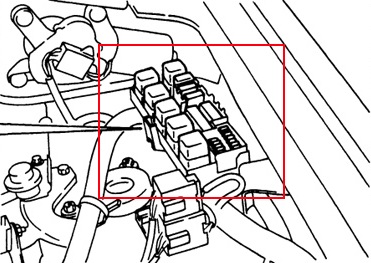

Расположен с левой стороны моторного отсека.

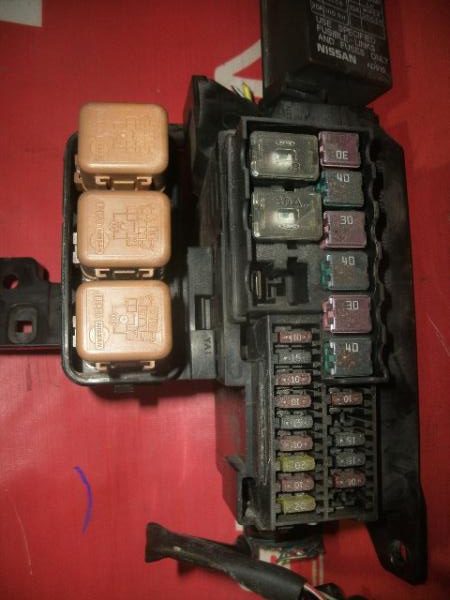

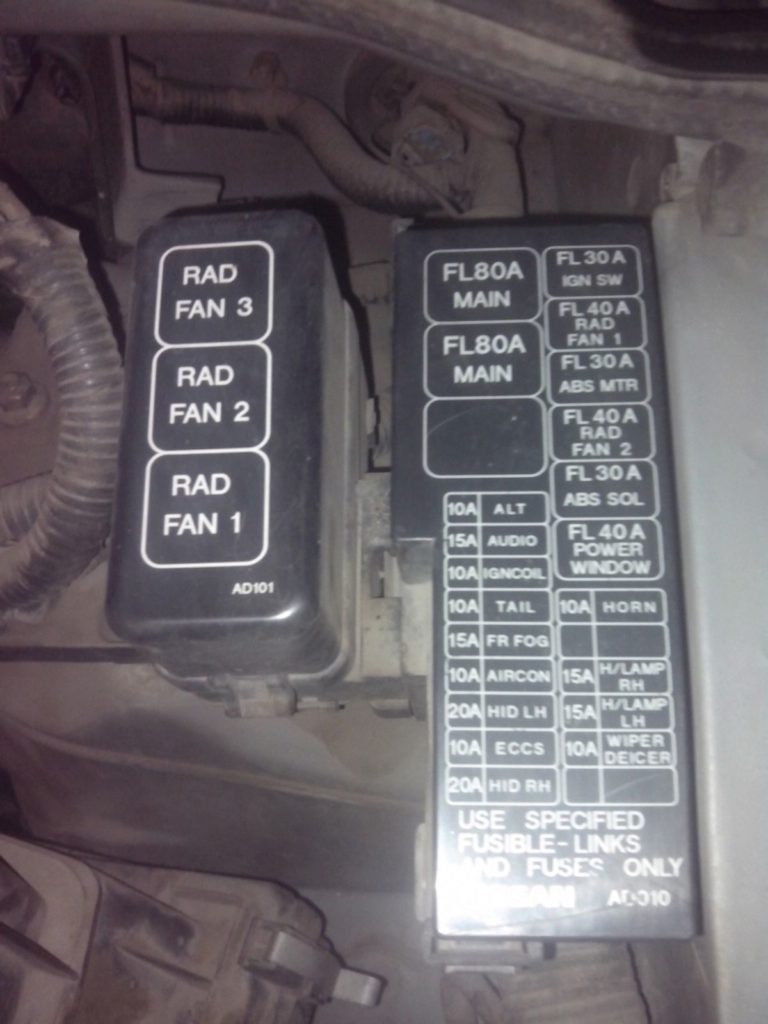

Фотография

Актуальная схема нанесена на крышку

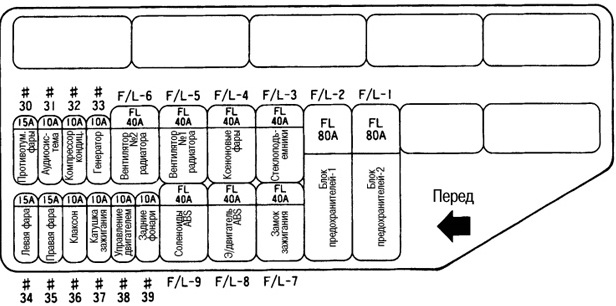

Назначение (одни из вариантов)

U31

Блок в салоне

Расположение

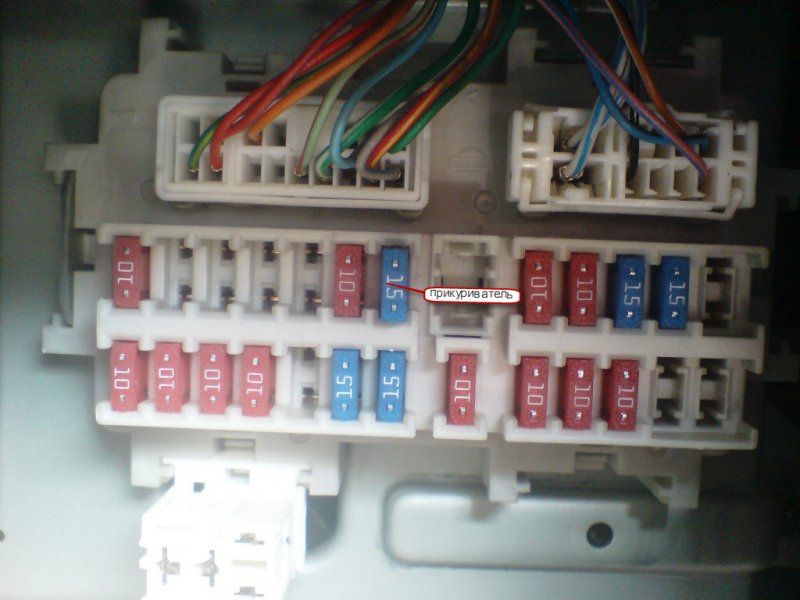

Фотография

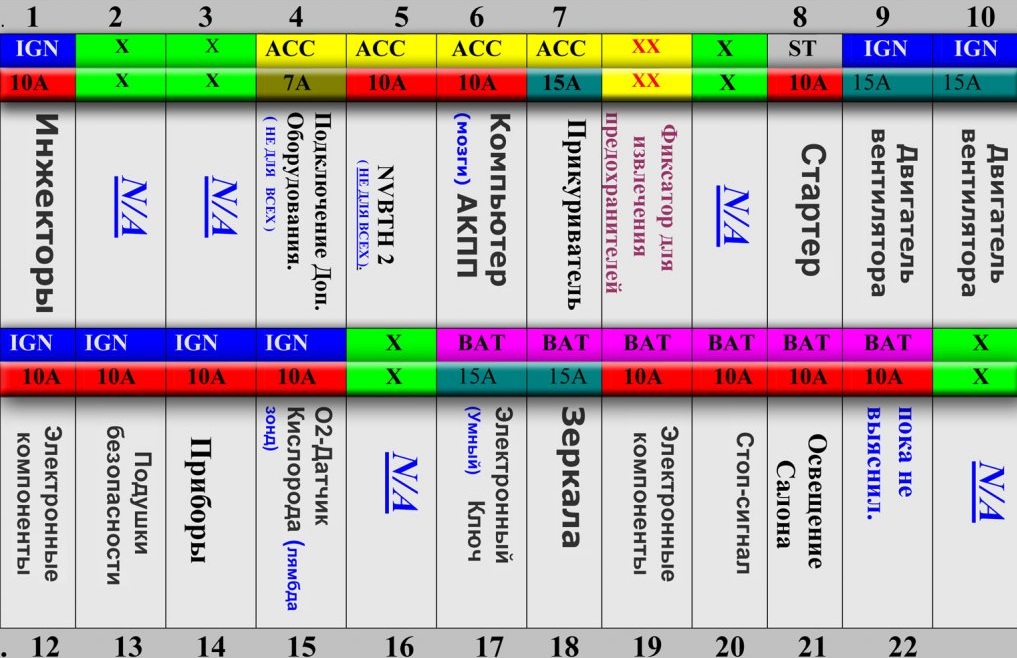

Обозначение (смотрите обратную сторону защитной крышки)

За прикуриватель отвечает предохранитель номер 7 на 15А.

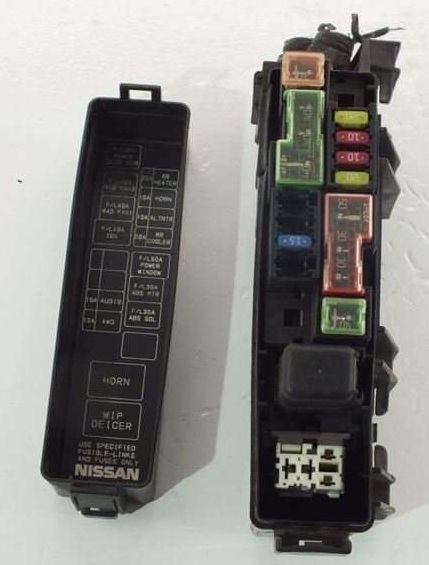

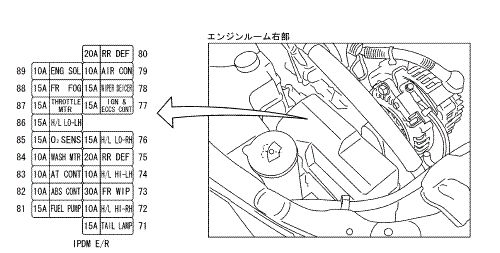

Блоки в моторном отсеке

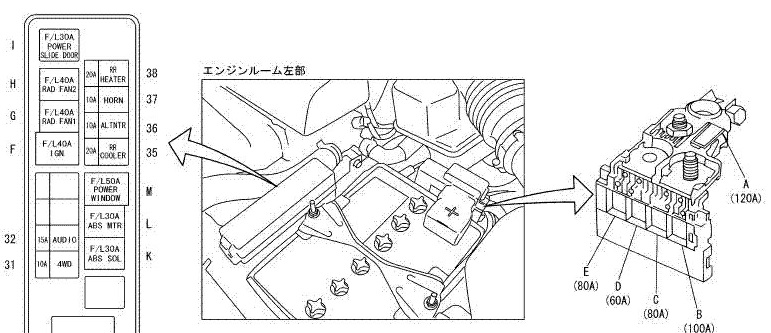

Плавкие предохранители высокой мощности будут расположены на плюсовой клемме аккумулятора. Рядом с которым будет находит блок еще один блок с предохранителями.
