Ниссан скайлайн — предохранители и реле
Nissan Skyline выпускается в 13 поколениях с 1957 года. Последние модели в США продавались как Infiniti G. 11-ое поколение обозначается как v35 и производилось в 2000, 2001, 2002, 2003, 2004, 2005 году. Далее с 2006 года ему на смену пришло 12-ое поколение — V36. В нашей статье мы представим информацию о блоках предохранителей и реле ниссан скайлайн v35 и v36, покажем где они расположены, а так же их фотографии и схемы с описанием элементов.
V35
Блок в салоне
Находится в ногах водителя, за защитной крышкой.

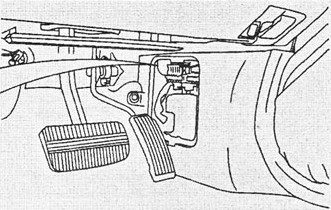

Расположение

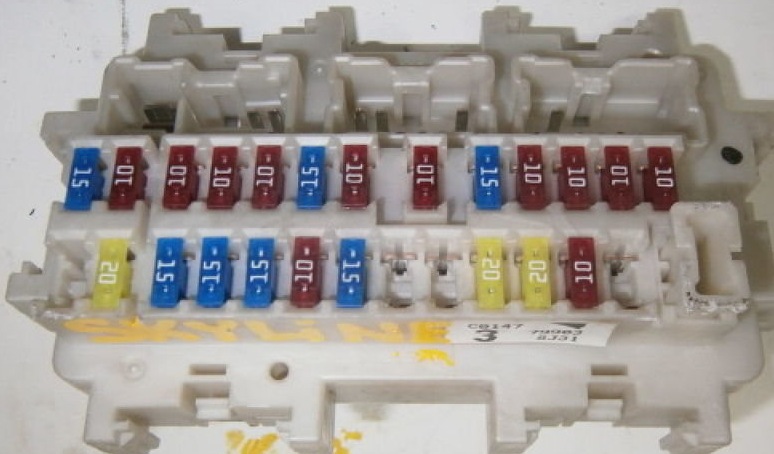

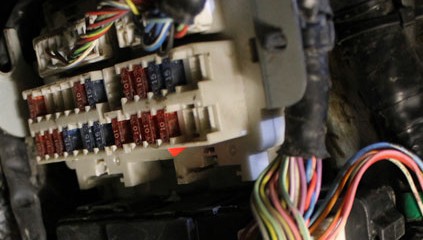

Фотография

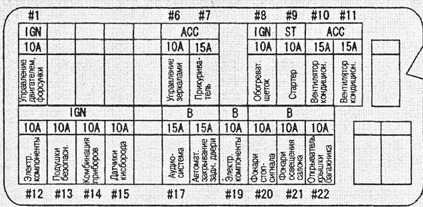

Таблица с описанием
За прикуриватель отвечает предохранитель номер 7 на 15А.

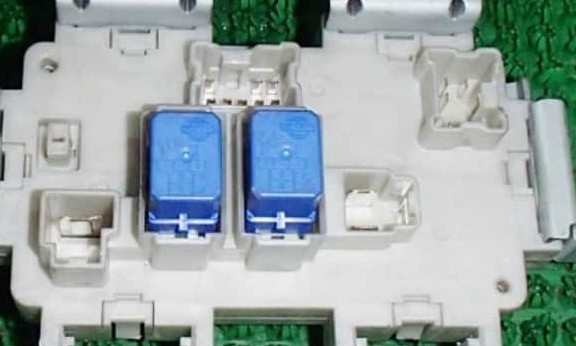

С обратной стороны могут располагаться несколько реле.
Блоки под капотом

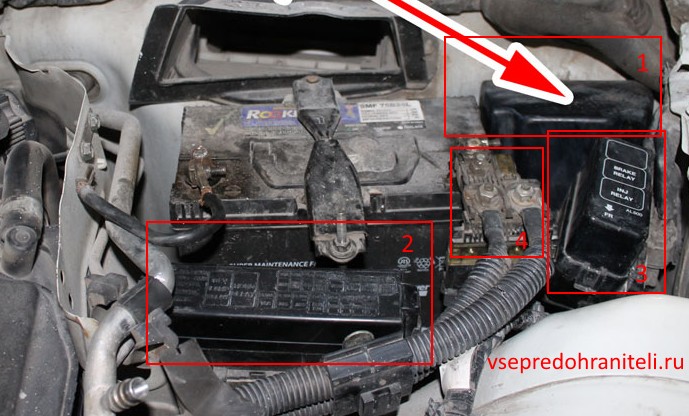

Расположение
- Монтажный блок с предохранителями и реле
- Блок предохранителей
- Блок реле
- Блок предохранителей высокой мощности на аккумуляторе

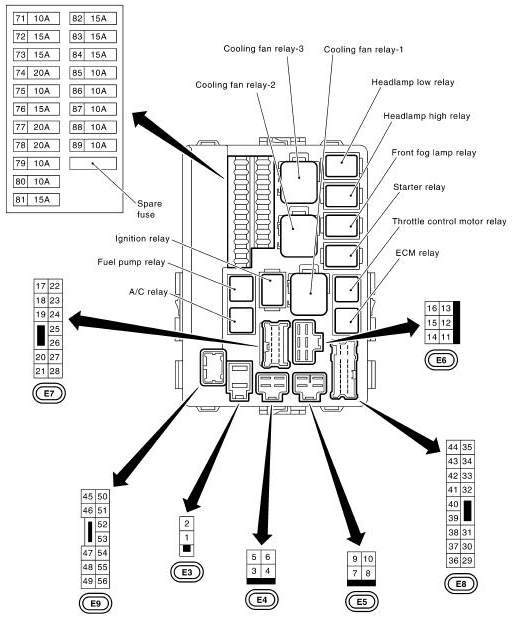

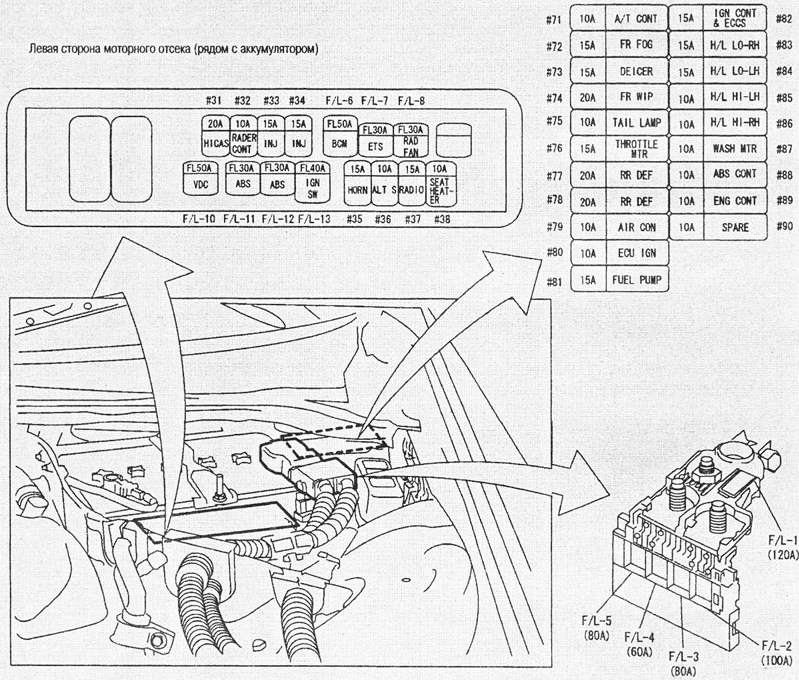

Схема

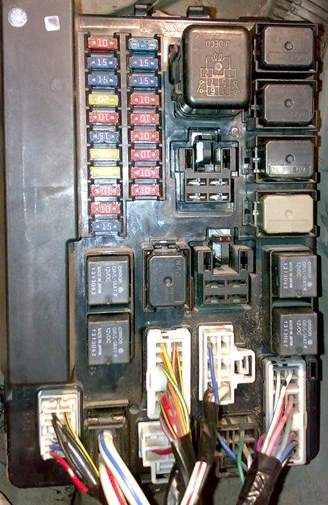

Фотография монтажного блока
Описание реле
Сверяйте назначения элементов блоков с Вашими схемами на крышке.

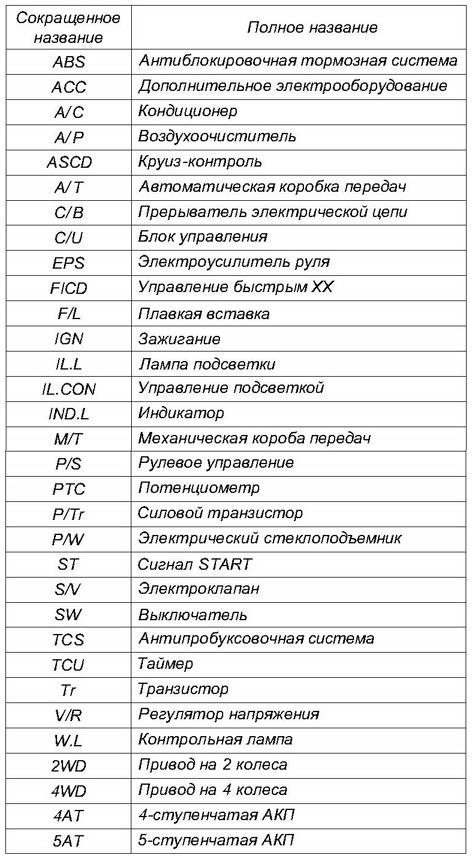

Если возникли затруднения с переводом на русский, вот расшифровка некоторых из них.
V36
Расположение блоков очень схоже с предыдущим поколением.
Блок в салоне
Тут находится предохранитель отвечающий за прикуриватель. Подробнее смотрите на обратной стороне защитной крышки.
Блоки под капотом

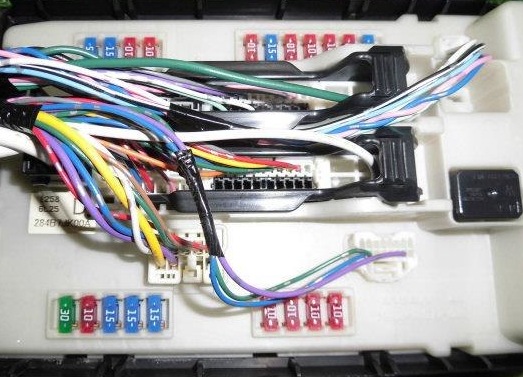

Монтажный блок
Данный материал требует доработки. Будем благодарны, если вы поделитесь своей информацией и фотографиями.
