Нива Тревел предохранители и реле
Лада Нива Тревел — автомобиль повышенной проходимости ВАЗ который выпускался в 2020, 2021, 2022, 2023, 2024, 2025, 2026 годах. В данной публикации вы найдёте описание предохранителей и реле Нива Тревел со схемами блоков, фото примерами их исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

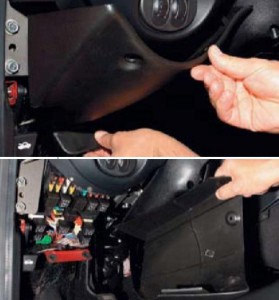

В салоне автомобиля основной блок с предохранителями и реле расположен слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

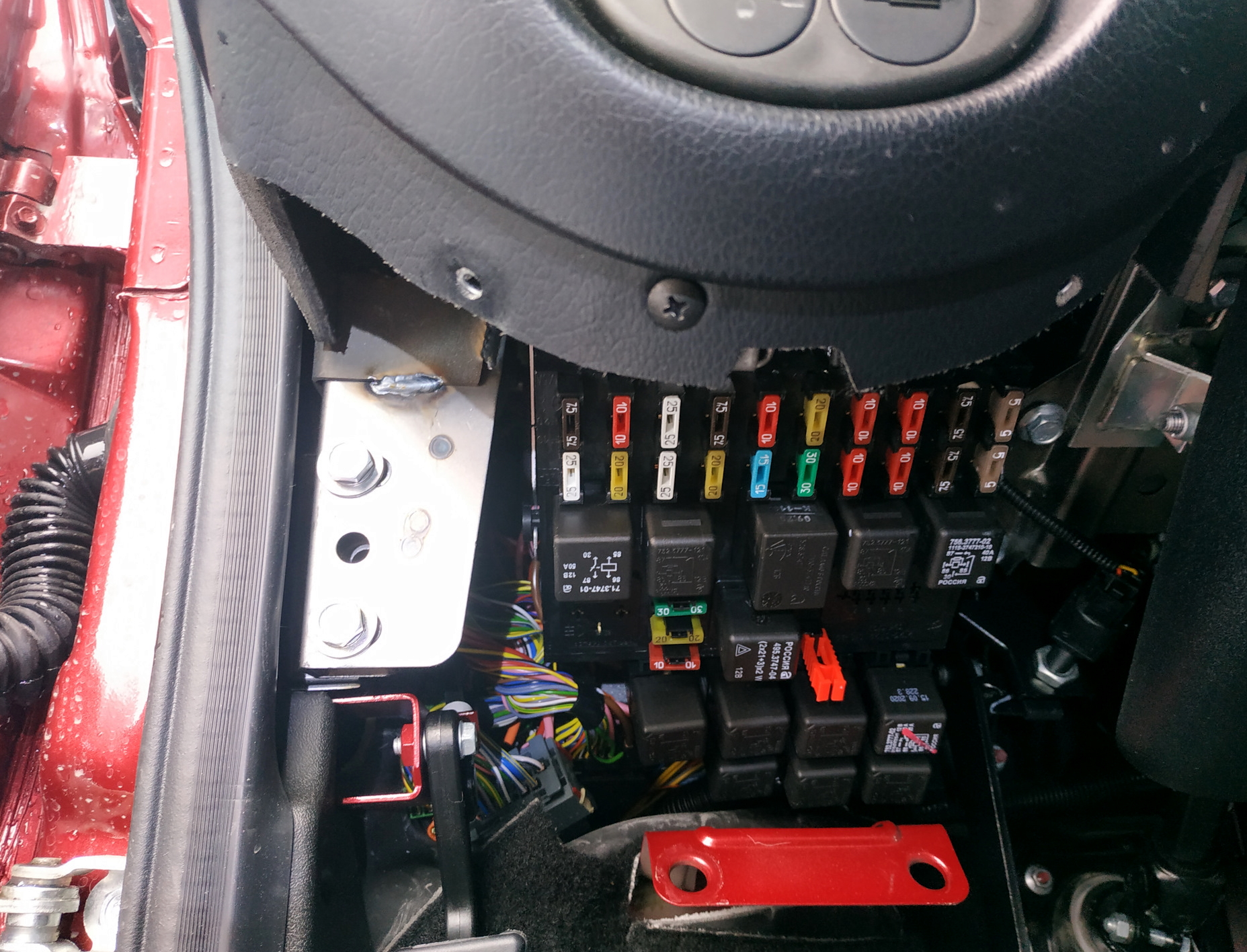

Сам блок будет выглядеть примерно вот так.

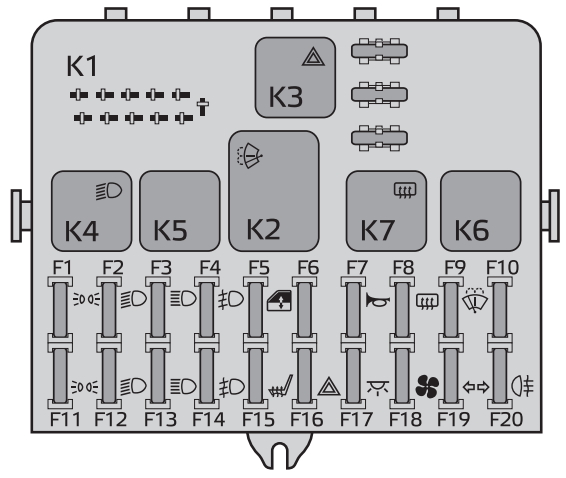

Схема
Описание
Предохранители
| F1 (5 А) | Лампы подсветки |
| Лампы освещения номерного знака Лампы габаритных огней (левая сторона) | |
| F2 (7,5 А) | Лампа ближнего света (левая фара) |
| F3 (10 А) | Лампа дальнего света (левая фара) |
| F4 (10 А) | Левая противотуманная фара |
| F5(30 А) | Реле электро стеклоподьёмников Электро стеклоподьёмники |
| F6 (15 А) | Розетка (патрон) электропитания (прикуриватель) |
| F7 (20 А) | Реле звукового сигнала |
| Звуковой сигнал | |
| Плафон освещения багажника | |
| F8 (25 А) | Реле обогрева заднего стекла (контакты) Элемент обогрева заднего стекла Элемент обогрева наружных зеркал |
| F9(20 А) | Реле очистителя ветрового стекла Переключатель очистителя ветрового стекла Электродвигатель очистителя ветрового стекла |
| F10 (25 А) | Блок управления электро блокировкой дверей |
| F11 (5 А) | Лампы габаритных огней (правая сторона) Регулятор освещения приборов |
| F12 (7,5 А) | Лампа ближнего света (правая фара) Моторедукторы корректоров света фар |
| F13 (10 А) | Лампа дальнего света (правая фара) |
| F14 (10 А) | Правая противотуманная фара |
| F15(20 А) | Блок управления наружными зеркалами Мото редукторы управления наружными зеркалами |
| Блок управления обогревом передних сидений (в вариантном исполнении) | |
| F16(10 А) | Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F17 (7,5 А) | Плафон индивидуальной подсветки Контрольная лампа иммобилизатора (в вариантном исполнении) |
| Лампы стоп-сигнала Дополнительный сигнал торможения Плафон освещения салона (в вариантном исполнении) | |
| F18 (25 А) | Электро вентилятор отопителя Переключатель электродвигателя отопителя |
| F19 (10 А) | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) |
| Комбинация приборов | |
| Контрольная лампа включения блокировки | |
| дифференциала | |
| Реле стартера | |
| F20 (7,5 А) | Задние противотуманные фонари Иммобилизатор (в вариантном исполнении) |
За работу прикуривателя отвечает предохранитель номер 6 на 15А.
Реле
- Не используется;
- Реле электродвигателя очистителя ветрового стекла;
- Реле-прерыватель указателей поворотов и аварийной сигнализации;
- Реле ближнего света фар;
- Реле дальнего света фар;
- Дополнительное реле (Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
- Реле обогрева стекла двери багажника
- Резерв

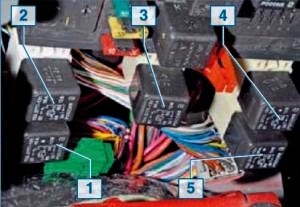

Дополнительные выносные реле
Схема
Обозначение
- Реле противотуманных фар;
- Реле стеклоподъемников;
- Реле обогрева сидений;
- Реле звукового сигнала;
- Реле стартера.
Дополнительно блоки реле с предохранителями системы управления двигателем размещаются за монтажным блоком слева от рулевой колонки. Предохранители имеют номинал по току 15 А. Два предохранителя на 50 А защищают цепи электро вентиляторов системы охлаждения.
На стяжке аккумуляторной батареи в моторном отсеке находятся предохранители блока АБС номиналов 5А, 25А и 40А, а также предохранитель 50А обогрева ветрового стекла.
У нас на канале так же есть видео по данной статье. Смотрите и подписывайтесь.
Есть что добавить — пишите в комментарии.
