Opel Agila A предохранители и реле
Компактный городской автомобиль Opel Agila производился в двух поколениях. Первое поколение Опель Агила А поставлялось на рынки в 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. Далее, вплоть до 2015 года собиралось второе поколение Opel Agila B. В нашем материале мы покажем описание блоков предохранителей и реле Опель Агила первого поколения, места расположения блоков, их схемы и фотографии. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов может отличаться от представленного и зависит от года выпуска и уровня комплектации автомобиля.
Блок в салоне

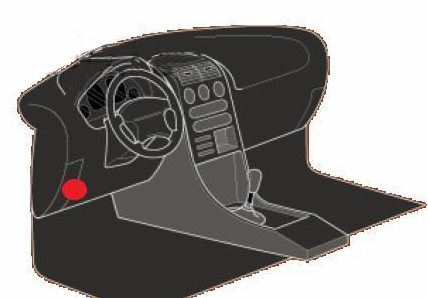

Он находится под панелью приборов со стороны водителя, за защитной крышкой, на которой будет нанесено актуальное описание.

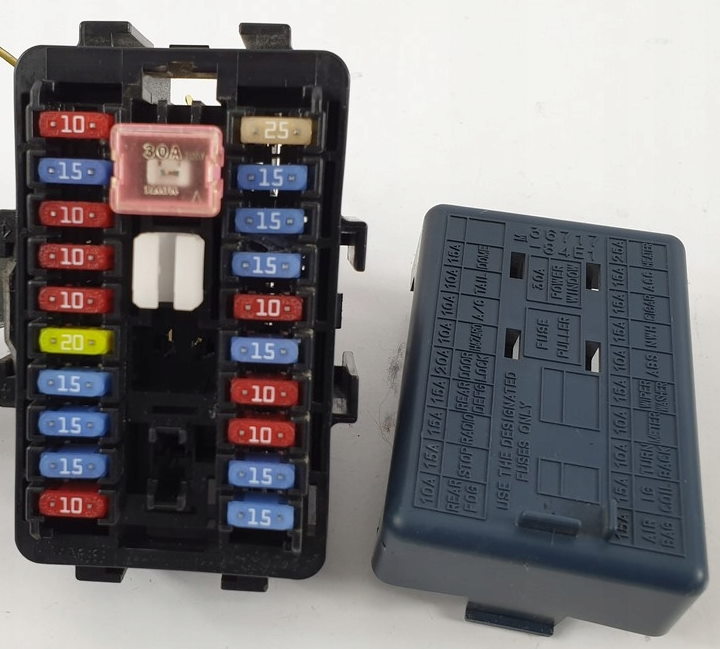

Фото — пример исполнения

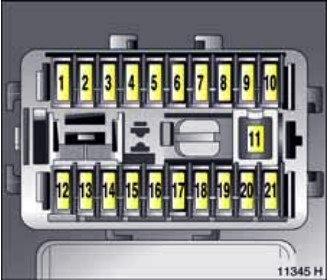

Схема
Описание
| 1 | 10А Противотуманные фары |
| 2 | 15А Сигнал стоп |
| 3 | 15А Электронный иммобилайзер, мультимедиа система, внутреннее освещение |
| 4 | 15А Обогрев заднего стекла |
| 5 | 20А Центральный замок |
| 6 | 10А Аварийный сигнал |
| 7 | 10А Кондиционер |
| 8 | 10А Задний свет |
| 9 | 15А Освещение салона |
| 10 | 15А Центральный замок, приборы, наружные зеркала заднего вида |
| 11 | 30А Стеклоподъемники |
| 12 | 15А Подушки безопасности |
| 13 | 15А Электронное противоугонное устройство, усилитель руля (EPS), приборы, система кондиционирования воздуха |
| 14 | 10А Центральный замок, сигнальные поворотные огни, фонари заднего хода, регулятор положения фар по высоте |
| 15 | 10А Спидометр и прочие приборы |
| 16 | 15А Стеклоочистители, омыватель ветрового стекла |
| 17 | 10А АБС |
| 18 | 15А Электронная система управления двигателем |
| 19 | 15А Прикуриватель |
| 20 | 15А Центральный замок, наружные зеркала заднего вида, мультимедиа система, приборы, контрольные индикаторы, прикуриватель |
| 21 | 25А Обогрев салона, подогрев заднего стекла, кондиционер |
За прикуриватель отвечает предохранитель номер 19 на 15А.

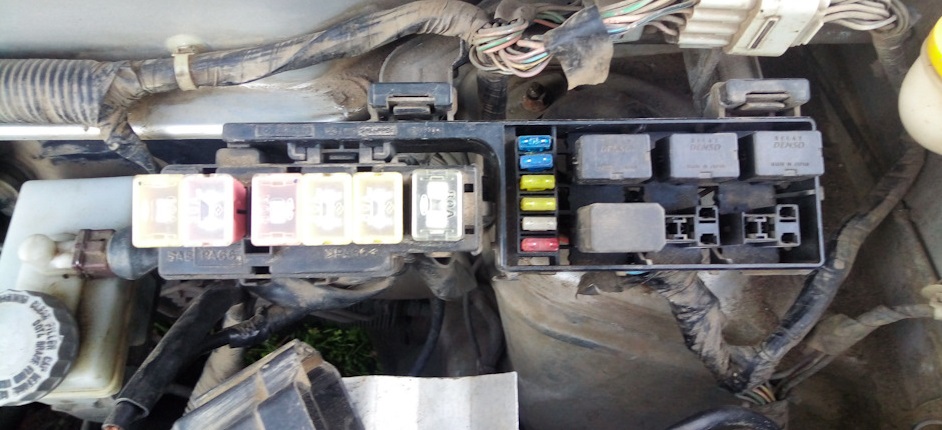

Блок под капотом
Расположен с левой стороны, за аккумуляторной батареей. На крышке также должна быть нанесена актуальная схема с обозначением элементов.

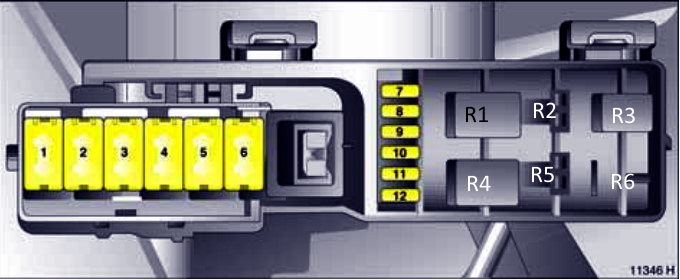

Схема
Назначение предохранителей
| 1 | 60А АБС |
| 2 | 30А Охлаждающий вентилятор |
| 3 | 30А Усилитель руля (EPS) |
| 4 | 60А Стартер |
| 5 | 60А Освещение, двигатель, медиа система |
| 6 | 80А Генератор переменного тока (бензиновый двигатель) |
| 7 | 15А Ближний свет, дальний свет (правый фонарь) |
| 8 | 15А Спидометр, приборы, контрольные индикаторы, ближний и дальний свет (левый фонарь) |
| 9 | 20/30А Вентилятор радиатора, система впрыска топлива: бензиновый двигатель |
| 10 | 15А Противотуманные фонари |
| 11 | 15А Сигнал |
| 12 | Резерв |
Расшифровка реле
- Реле звукового сигнала
- Реле вентилятора радиатора
- Реле топливного насоса
- Реле блока управления двигателем (реле зажигания)
- Резерв
- Реле противотуманных фар

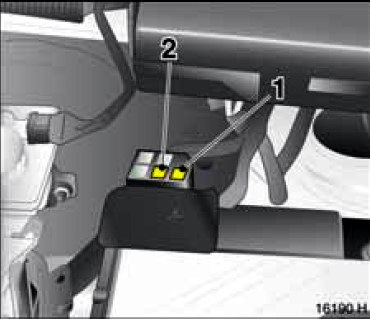

Отдельно может быть расположен небольшой блок над аккумулятором. В нем могут находится предохранители и реле системы предварительного прогрева.
Есть что добавить? Пишите всё в комментарии.
