Предохранители Audi Q5 (FY) (2017 — 2024)
Audi Q5 2 го поколения выпускался в 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 с обозначением кузова FY. За это время модель прошла рестайлинг. В данной статье мы представим описание предохранителей и реле Ауди Q5 2 со схемами блоков, метами их расположения и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блоки в салоне
Блок предохранителей и реле

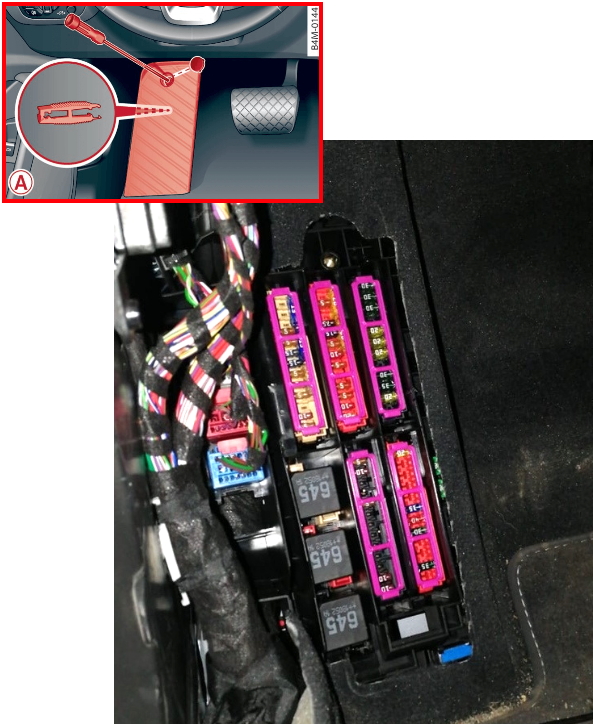

В салоне автомобиля блок с предохранителями и реле находится с левой стороны, под панелью приборов.
Машины с левым расположением рулевого управления

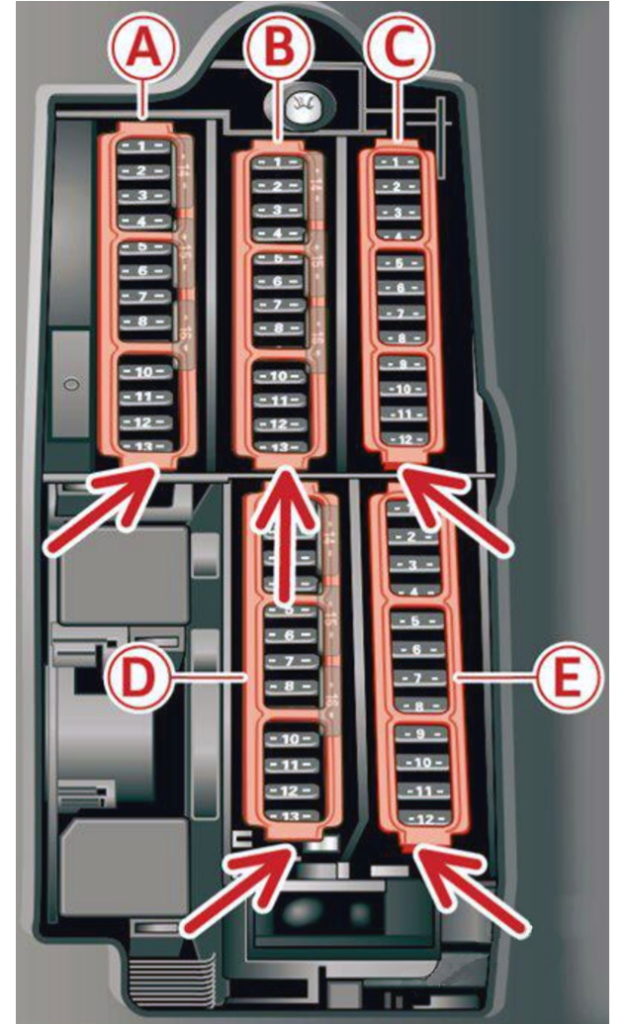

Схема

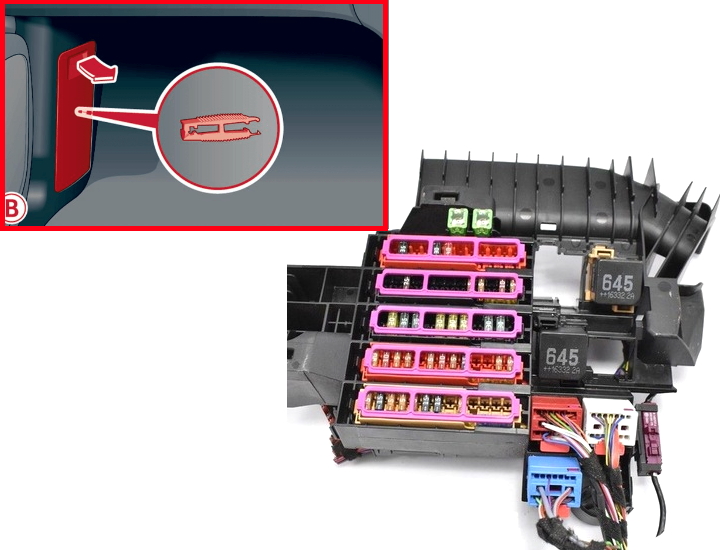

Машины с правым расположением рулевого управления

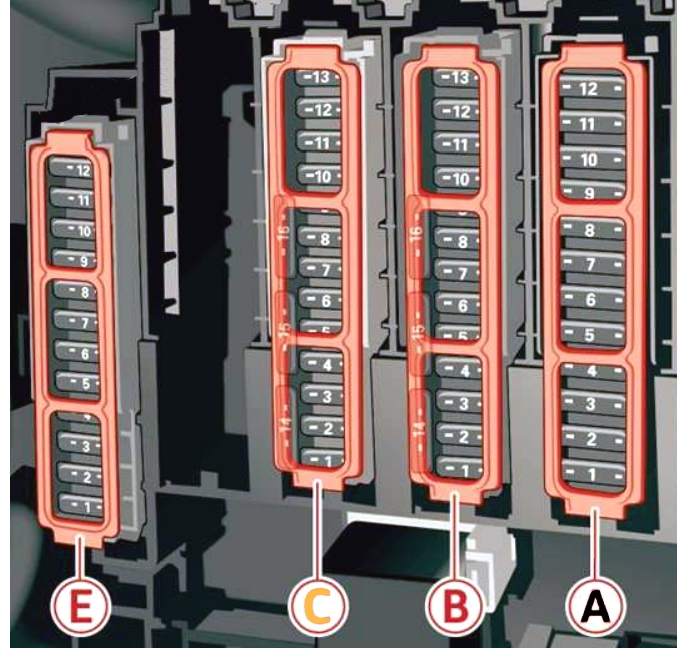

Схема
Описание
| Панель А (коричневая) | |
| 1 | Обогрев каталитического нейтрализатора |
| 2 | Компоненты двигателя |
| 3 | Выхлопные двери, топливные форсунки, воздухозаборник, подогрев двигателя |
| 4 | Вакуумный насос, насос горячей воды, датчик NOx, датчик твердых частиц, датчик биодизеля, выхлопные двери |
| 5 | Датчик стоп-сигнала |
| 6 | Клапаны двигателя, регулировка распредвала |
| 7 | Датчики кислорода с подогревом, датчик массового расхода воздуха, водяной насос |
| 8 | Водяной насос, насос высокого давления, клапан регулятора высокого давления, температурный клапан, подвеска двигателя |
| 9 | Насос горячей воды, реле двигателя, стартер-генератор 48 В, водяной насос 48 В |
| 10 | Датчик давления масла, датчик температуры масла |
| 11 | Датчик положения сцепления, стартер-генератор 48 В, водяной насос, стартер-генератор 12 В |
| 12 | Клапаны двигателя, опора двигателя |
| 13 | Охлаждение двигателя |
| 14 | Топливные форсунки, модуль управления системой привода |
| 15 | Катушки зажигания, датчики кислорода с подогревом |
| 16 | Топливный насос |
| Панель B (красная) | |
| 1 | Противоугонная система |
| 2 | Модуль управления системой привода |
| 3 | Электроника переднего левого сиденья, поясничная опора, массажное сиденье |
| 4 | Рычаг селектора автоматической коробки передач |
| 5 | Сигнал |
| 6 | Стояночный тормоз |
| 7 | Диагностический интерфейс (модуль управления шлюзом) |
| 8 | Модуль управления электроникой крыши |
| 9 | Модуль управления экстренным вызовом и связью |
| 10 | Модуль управления подушками безопасности |
| 11 | Электронная система стабилизации (ESC), антиблокировочная тормозная система (ABS) |
| 12 | Диагностический разъем, датчик света/дождя |
| 13 | Система климат-контроля |
| 14 | Блок управления правой передней дверью |
| 15 | Компрессор системы климат-контроля |
| 16 | Ресивер тормозной системы |
| Панель С (черная) | |
| 1 | Обогрев передних сидений |
| 2 | Дворники |
| 3 | Электроника левой фары |
| 4 | Панорамная стеклянная крыша/ сдвижной / подъемный люк |
| 5 | Блок управления левой передней дверью |
| 6 | Розетка 12 вольт, прикуриватель |
| 7 | Блок управления правой задней дверью, правый задний стеклоподъемник |
| 8 | Модуль управления полным приводом (AWD) |
| 9 | Электроника правой фары |
| 10 | Модуль управления системой омывателя ветрового стекла/ омывателя фар |
| 11 | Модуль управления левой задней дверью, левый задний электро стеклоподъемник |
| 12 | Автономный обогреватель |
За работу прикуривателя отвечает предохранитель номер 6.
| Панель D (черная) | |
| 1 | Электроника передних сидений, вентиляция сидений, зеркало заднего вида, панель управления задней системой климат-контроля, обогрев лобового стекла, диагностический разъем |
| 2 | Диагностический интерфейс, модуль управления бортовой сетью |
| 3 | Генератор звука |
| 4 | Датчик положения сцепления |
| 5 | Запуск двигателя, аварийное отключение |
| 6 | Диагностический разъем, антенна дорожной информации (TMC) |
| 7 | USB-соединение |
| 8 | Устройство для открывания гаражных ворот |
| 9 | Адаптивный круиз-контроль Audi, адаптивное регулирование дистанции |
| 11 | Передняя камера |
| 12 | Правая фара |
| 13 | Левая фара |
| 14 | Охлаждение трансмиссионной жидкости / Стеклоочиститель заднего стекла |
| 15 | Система сигнализации и громкой связи |
| Панель E (красная) | |
| 1 | Катушки зажигания |
| 2 | Компрессор системы климат-контроля |
| 5 | Левая фара |
| 6 | Автоматическая коробка передач |
| 7 | Приборная доска |
| 8 | Вентилятор системы климат-контроля |
| 9 | Правая фара |
| 10 | Динамическое рулевое управление |
| 11 | Запуск двигателя |
Блок предохранителей

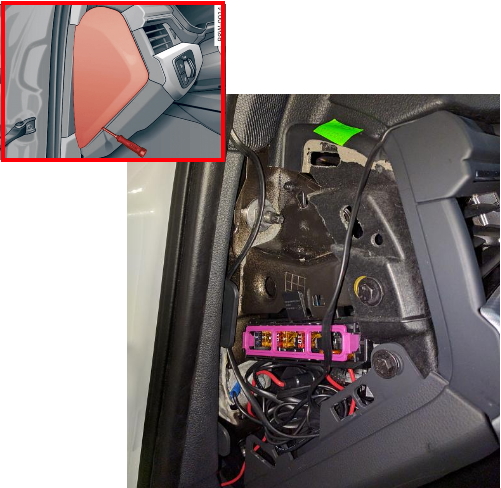

В левом торце приборной панели с левой стороны установлен ещё один блок с предохранителями.

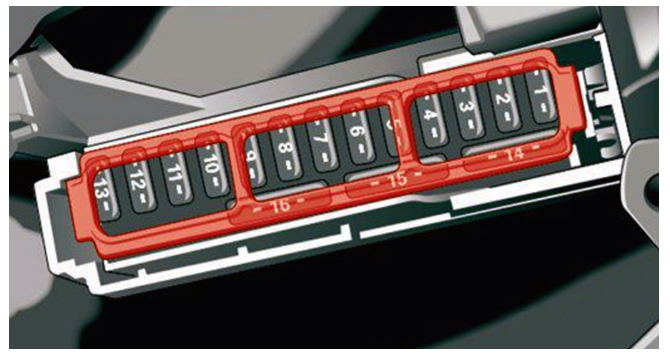

Схема
Обозначение
- Модуль управления удобным доступом и авторизацией запуска (NFC)
- Audi телефон, USB-разъем
- Проекционный дисплей
- Музыкальный интерфейс Audi, USB-соединение
- Передняя панель управления системой климат-контроля
- Блокировка рулевой колонки
- Центральный дисплей
- Приборный щиток
- Контроль громкости
- Выключатель света, модуль переключателя
- Электроника рулевой колонки
- Датчик твердых частиц для системы климат-контроля
- Информационно — развлекательная система
- Регулировка рулевой колонки с гидроусилителем
- Обогрев руля, Электроника рулевой колонки
Блок в багажнике

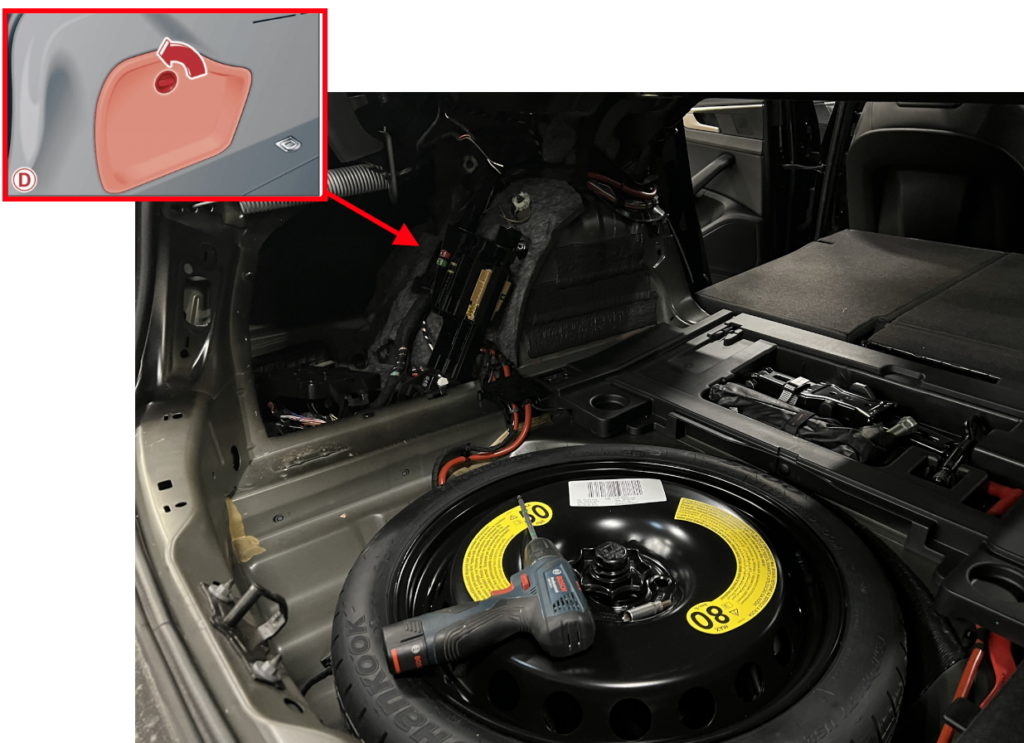

Данный блок предохранителей находится в багажное отсеке с левой стороны, за обшивкой.

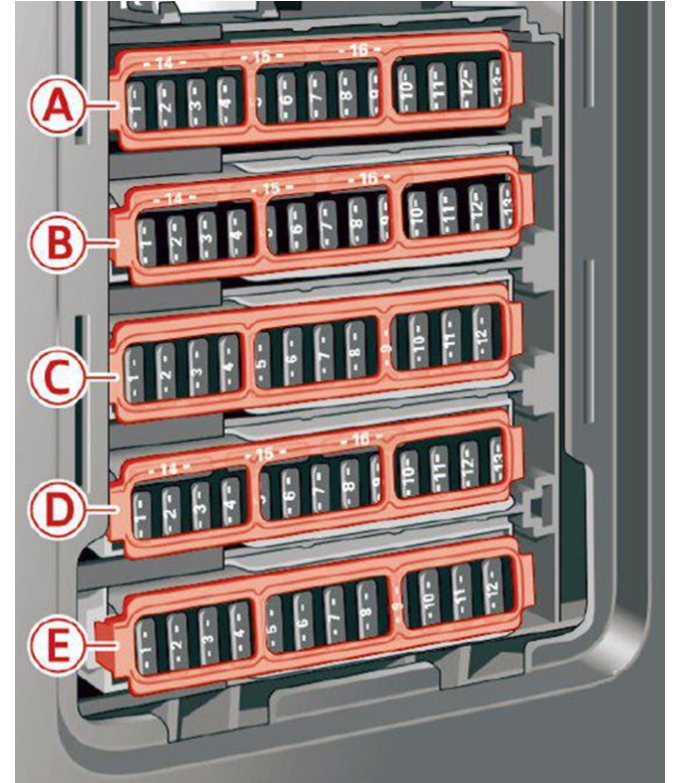

Diagram
Назначение
| Панель предохранителей A (черная) | |
| A1 | Управление температурным режимом |
| A2 | Обогрев лобового стекла |
| A3 | Обогрев лобового стекла |
| A5 | Пневматическая подвеска / управление подвеской |
| A6 | Автоматическая коробка передач |
| A7 | Обогрев заднего стекла |
| A8 | Обогрев заднего сиденья |
| A9 | Левая задняя фара |
| A10 | Левый натяжитель ремня безопасности |
| A11 | Система центрального замка |
| A12 | Крышка багажного отделения с электроприводом |
| Панель предохранителей B (красная) | |
| B1 | Не назначен |
| B2 | Высоковольтная батарея |
| B3 | Водяной насос высоковольтной батареи |
| B4 | Электродвигатель |
| B8 | Компрессор кондиционера |
| B10 | Высоковольтная батарея |
| B11 | Зарядное устройство |
| Панель предохранителей C (коричневая) | |
| C2 | телефон |
| C3 | Поясничная опора |
| C4 | Боковой ассистент Audi |
| C5 | Подготовка к развлечениям на задних сиденьях |
| C7 | Открытие / запуск автомобиля (NFC) |
| C8 | Умный модуль (танк); Радиоприемник автономного отопления, умный модуль (топливный бак) |
| C9 | Климатический подстаканник |
| C10 | ТВ-тюнер |
| C11 | Аккумулятор на 12 Вольт; 2019-2020: Модуль управления вспомогательной аккумуляторной батареей |
| C12 | HomeLink / Устройство открывания гаражных ворот |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Правые задние фонари |
| C16 | Натяжитель ремня безопасности правый |
| Панель предохранителей E (красная) | |
| E2 | Звуковой усилитель |
| E3 | Отопление AdBlue; |
| E5 | Сцепное устройство для прицепа (правый свет) |
| E7 | Сцепное устройство для прицепа |
| E8 | Сцепное устройство (левый свет) |
| E9 | Сцепное устройство прицепа (розетка) |
| E10 | Спортивный дифференциал |
| E11 | Отопление AdBlue; |
Есть что добавить — пишите в комментарии.
