Предохранители БМВ 4 F32 F33 F36 (2013 — 2018)
BMW 4 F32 F33 F36 представляет первое поколение модельного ряда БМВ 4, которое производилось в 2013, 2014, 2015, 2016, 2017, 2018 годах. За это время модель прошла обновление. В данном материале мы представим описание предохранителей и реле БМВ Ф32 Ф33 Ф36 с их схемами и фото примерами исполнения. Отметим предохранители отвечающие за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блоки под капотом
Блок предохранителей и реле
Он расположен под капотом, с правой стороны моторного отсека, ближе к лобовому стеклу. Для доступа уберите защитную крышку.

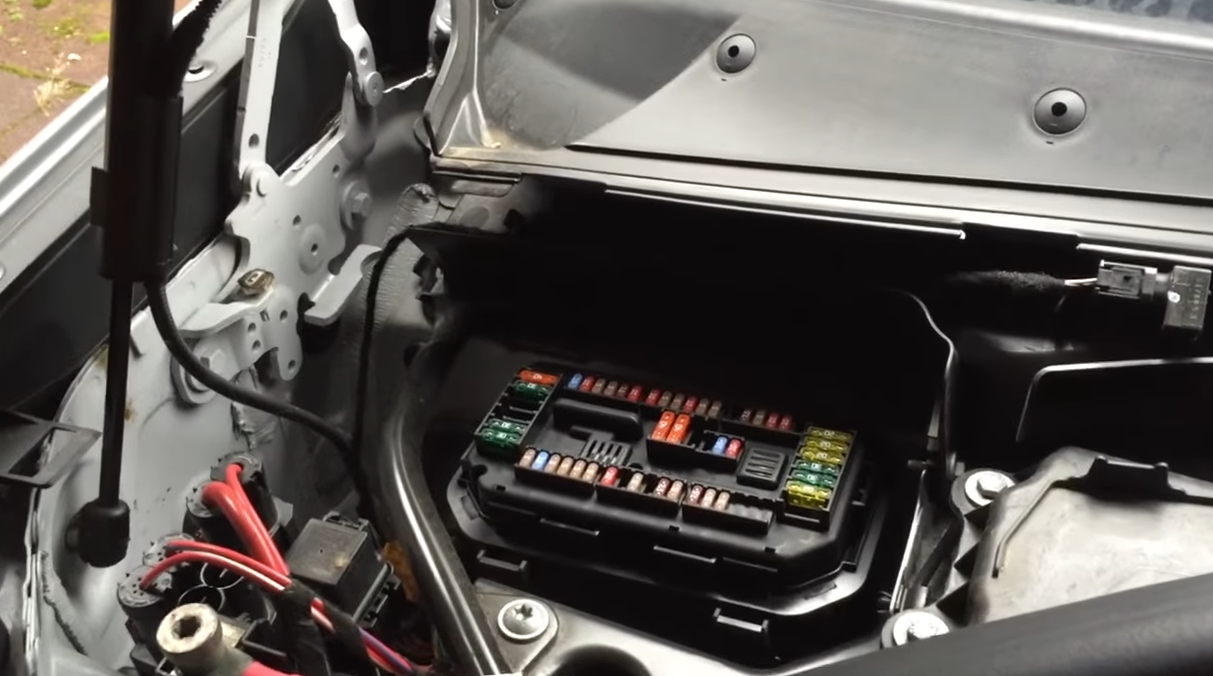

Сам блок будет выглядеть примерно вот так.

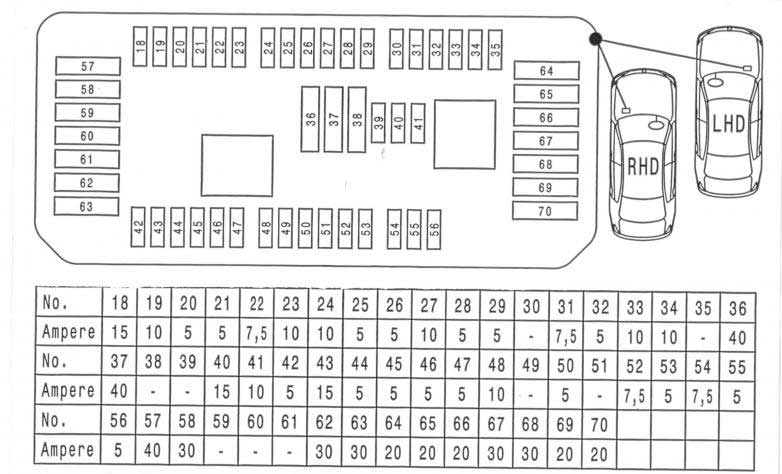

Схема

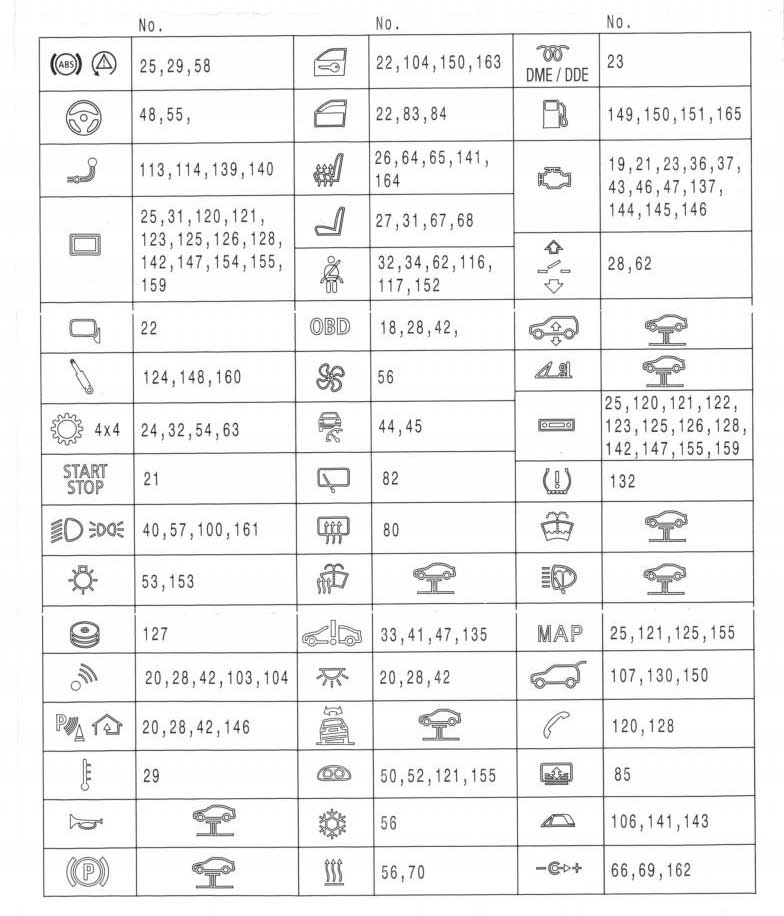

Описание
| 18 | 15A Диагностический разъём |
| 19 | 10А Управление двигателем |
| 20 | 5А Блок управления аудио, электроника крыши |
| 21 | 5А Блок управления |
| 22 | 7,5А Дверные замки |
| Пассажирское зеркало заднего вида, внутреннее освещение | |
| 23 | 10А DDE главное реле |
| 24 | Блок управления электронной автоматической коробкой передач (EAT), 4*4 |
| 25 | 5А Touchbox, аудио |
| Блок управления кузовом, ABS, паркинг | |
| 26 | 5А Обогрев сидений |
| 27 | 10A Клапанный блок поясничной опоры сиденья водителя/ пассажира, блок переключателей регулировки положения сиденья со стороны водителя/ пассажира |
| 28 | 5A Передний левый фонарь |
| Передний правый фонарь | |
| Датчик дождя | |
| Внутреннее освещение | |
| 29 | 5А Насос охлаждающей жидкости |
| 30 | |
| 31 | |
| 32 | Раздаточная коробка, система безопасности |
| 33 | 15А Насос охлаждающей жидкости |
| Компрессор кондиционера | |
| Дополнительный водяной насос | |
| 34 | 10А Система безопасности, ремень безопасности |
| 35 | |
| 36 | 40А |
| 37 | 40А |
| 38 | |
| 39 | |
| 40 | 15А Фары, наружное освещение, габариты |
| 41 | 10А |
| 42 | Электроходное зеркало заднего вида |
| 43 | |
| 44 | 5А Системы поддержки водителя на базе видеокамеры, система активного рулевого управления |
| 45 | 5А Круиз-контроль |
| 46 | 5А Подогреватель вентиляции картера |
| Запорный клапан охлаждающей жидкости, жалюзи | |
| 47 | 5А Электроника системы ночного видения (NVE), автомобильный звук генератор (VSG) |
| 48 | 10А Переключатели на рулевой колонке |
| 49 | |
| 50 | 5А Комбинация приборов |
| 51 | |
| 52 | 7,5А Комбинация приборов |
| 53 | 5А Освещение перчаточного ящика, подсветка декоративной планки панели приборов (водительская/ пассажирская сторона), освещение декоративной планки панели инструментов на стороне водителя, освещение пространства для ног водителя /переднего пассажира |
| 54 | 7,5А Селекторный переключатель |
| 55 | 5А Электронный усилитель руля (EPS) |
| 56 | 5А Датчик качества воздуха, система вентиляции |
| 57 | 40А Блок предохранителей, Фары, наружное освещение, габариты |
| 58 | 30А Динамический контроль устойчивости (DSC) |
| 59 | |
| 60 | |
| 61 | |
| 62 | 30А Складная крыша |
| 63 | 30А Раздаточная коробка |
| 64 | 20А Модуль обогрева сиденья переднего пассажира |
| 65 | 20А Модуль обогрева сиденья водителя |
| 66 | 20А Прикуриватель |
| 67 | 30А Блок управления водительского сиденья |
| Регулировка сиденья водителя | |
| 68 | 30А Регулировка сиденья пассажира |
| Блок управления сиденьем пассажира | |
| 69 | 20А Розетка 12В |
| 70 | 20А Обогрев |
За работу прикуривателя отвечают предохранители 66 и 69 на 20А.
Блок силовых предохранителей

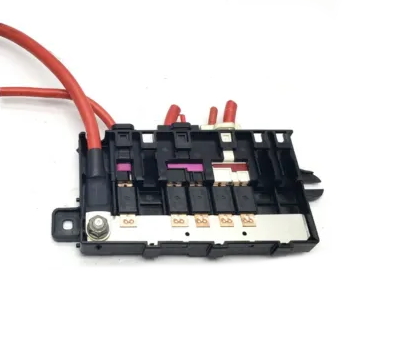

Рядом с блоков предохранителей и реле устанавливается блок силовых предохранителей

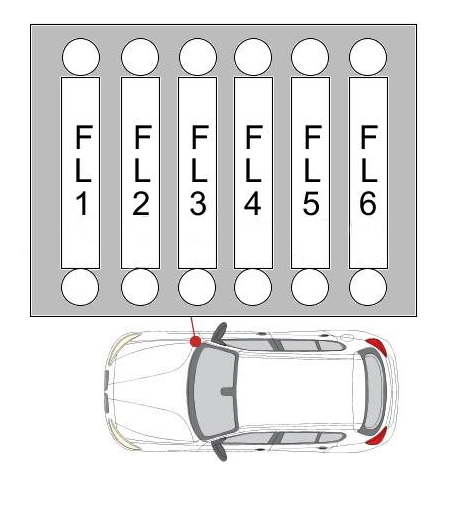

Схема
Обозначение
- FL1 — 50/80/125A Реле отключения
- FL2 — 125A Электронный усилитель руля (EPS)
- FL3 — 100A Дополнительный обогреватель
- FL4 — 40A Топливный фильтр с подогревом
- FL5 — 40A Динамический контроль устойчивости (DSC)
- FL6 — 40A Двигатель вентилятора

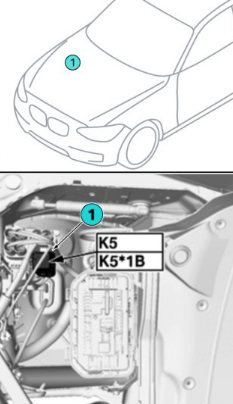

Рядом так же могут устанавливаться реле и предохранители блока DDE и предохранитель на 50А насоса охлаждающей жидкости, реле электро вентилятора двигателя K5
Блок в салоне
Блок предохранителей

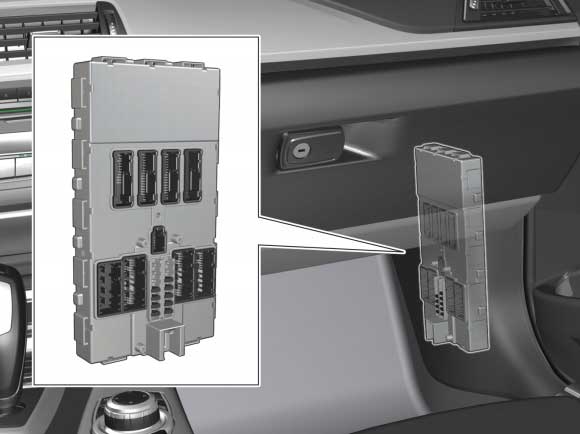

Данный блок расположен на передней стойке на стороне пассажира.

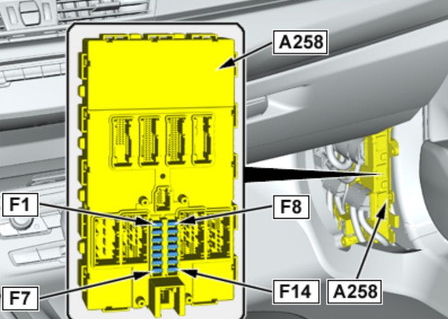

Схема
Обозначение
- 54-контактный разъем
- 12-контактный разъем
- 42-контактный разъем
- 54-контактный разъем
- Предохранители
- Разъем (1-контактный, вывод плюса)
- Реле
- 54-контактный разъем
- 54-контактный разъем
- 54-контактный разъем
Предохранители
Схема

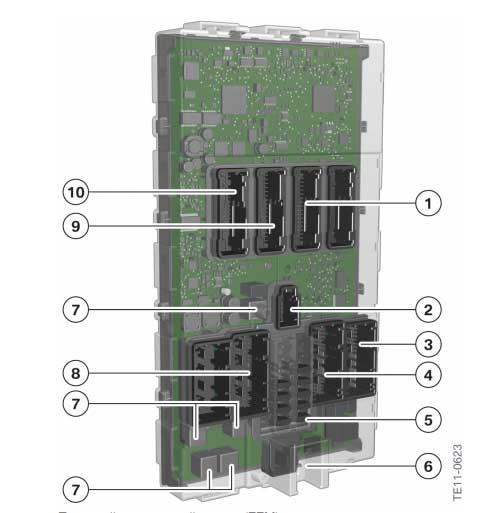

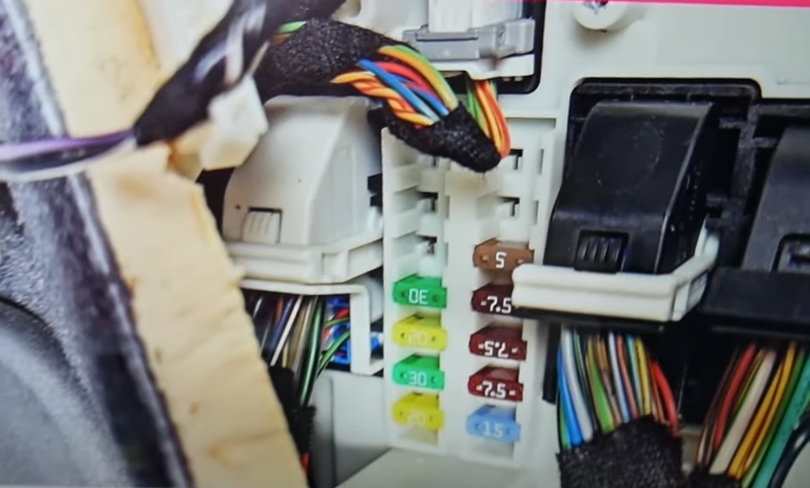

Фото — пример
Расшифровка
| 1 | |
| 2 | |
| 3 | |
| 4 | 30A Электропривод стеклоподъемника пассажира |
| 5 | 20A Центральный замок |
| 6 | 30A Электропривод стеклоподъемника водителя |
| 7 | |
| 8 | |
| 9 | |
| 10 | 5A Панель управления |
| Система помощи водителю | |
| Отопление, вентиляция и кондиционирование воздуха (HVAC) | |
| Выключатель света | |
| 11 | 7,5A 5Задний модуль |
| Левая фара | |
| 12 | 7,5A Диагностический разъем |
| 13 | 5A Телематика |
| 14 | 15A Сигнал |
Реле:
- электростеклоподъемник водителя
- электростеклоподъемник переднего
- центральный замок
- омыватели фар
- стартер
- рупорный звуковой сигнал
- стеклоочиститель на скорости 1/2.
Блоки в багажнике

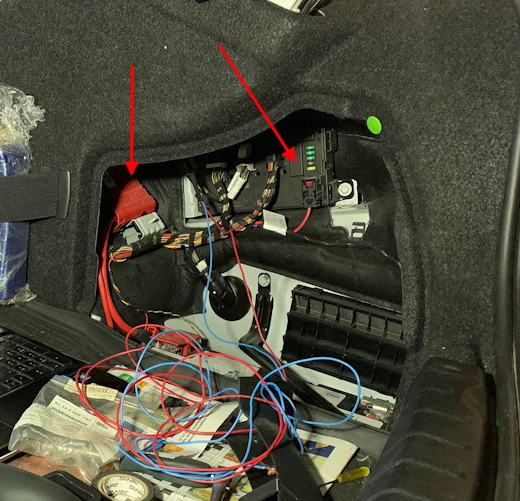

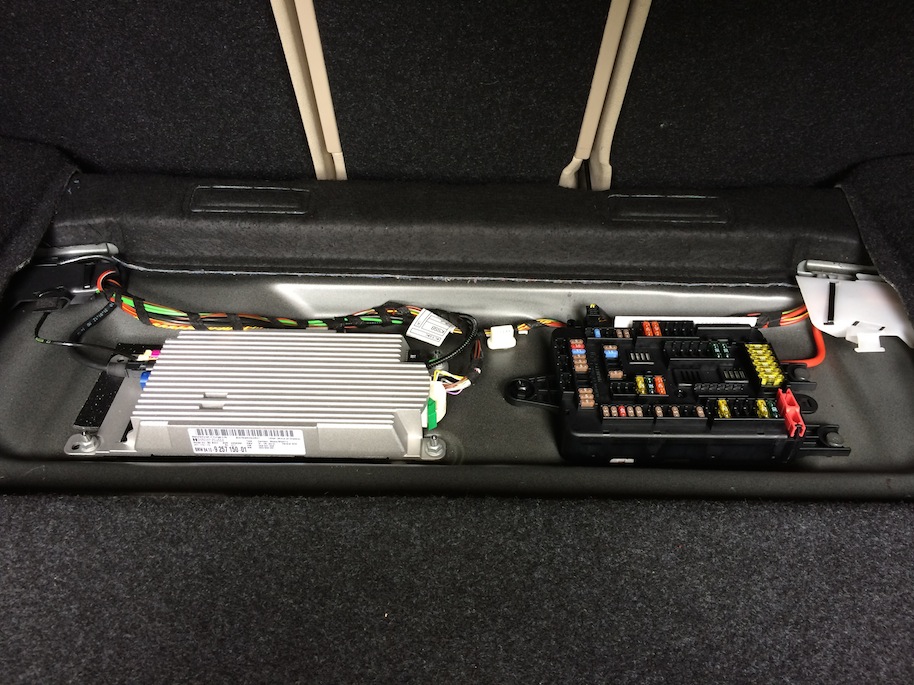

В багажном отсеке могут находится три блока с предохранителями. Два блока (блок силовых предохранителей и блок предохранителей) находится за обшивкой с правой стороны, около аккумулятора.
Другой по центру под обшивкой. Подробнее в видео, немного ниже.
Ваша точная схема с предохранителями лежит свернутая под полом багажника, вставлена в спец место на блоке с предохранителями сверху (свернутая бумага). Мы предоставляем для ознакомлению одну из версий.

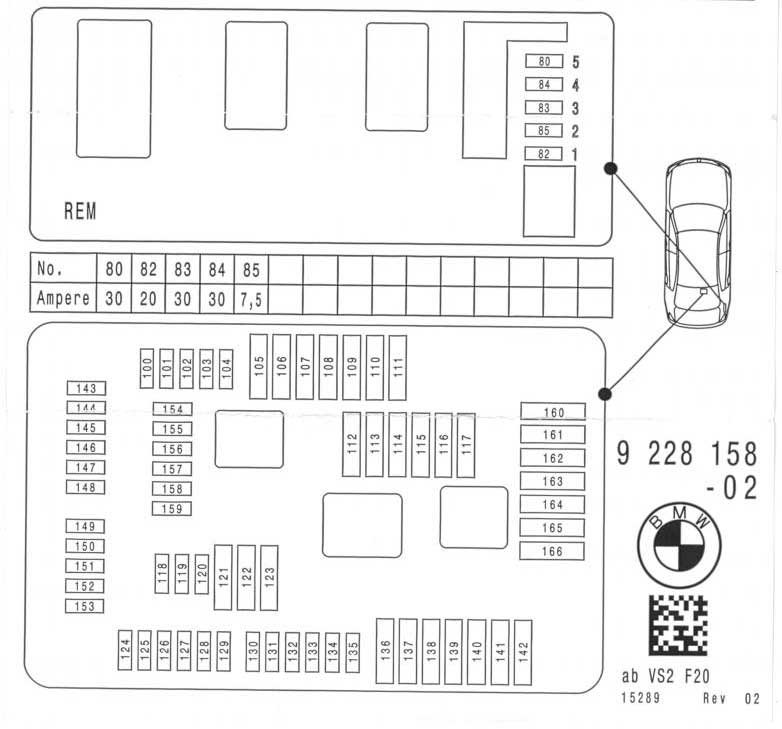

Общая схема
Материал с описанием предохранителей
Силовой блок
- 50A Задний модуль
- 100A Блок предохранителей
- 100A Распределение мощности
- 125A Главное реле
- 125A Интегрированный модуль питания
