Предохранители БМВ 6 (2004 — 2010) Е63 Е64
Данная 6 серия BMW, в кузове E63 относится к серии купе бизнес-класса и кабриолет (код модели E64). Производился данный автомобиль в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. Мы предлагаем ознакомится с подробным описанием реле и предохранителей BMW E63 E64 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салон

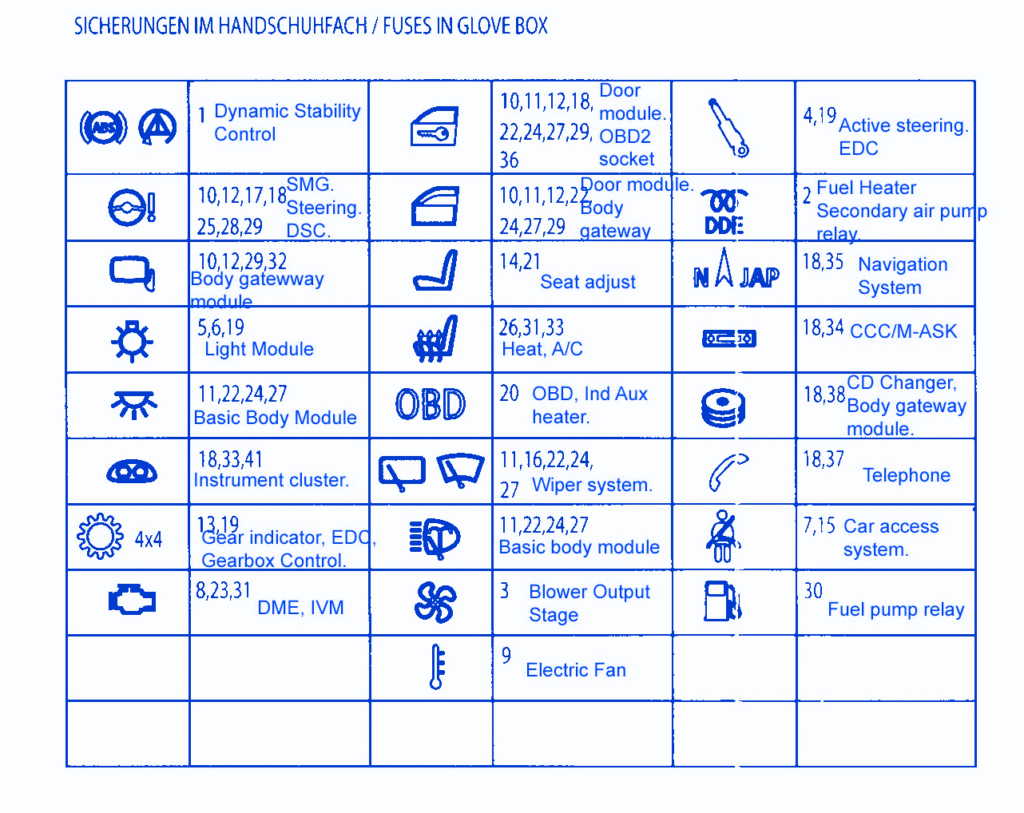

В салоне автомобиля блок предохранителей и реле находится в перчаточном ящике (бардачке). Для доступа, необходимо убрать защитную крышку. Для этого, сзади на ней нужно нащупать кнопочку, нажать и потянуть вверх (Отожмёте запор и откройте крышку).

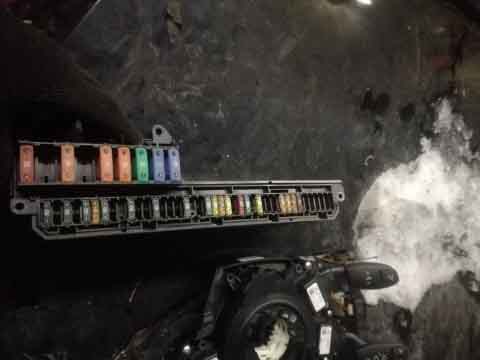

Реальное фото блока с предохранителями

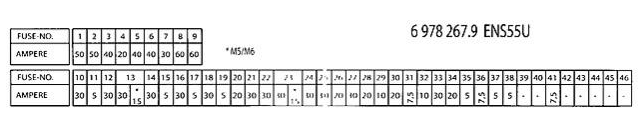

Таблица с расположением элементов
Сверяйте назначение элементов со своей схемой или иной технической документацией.

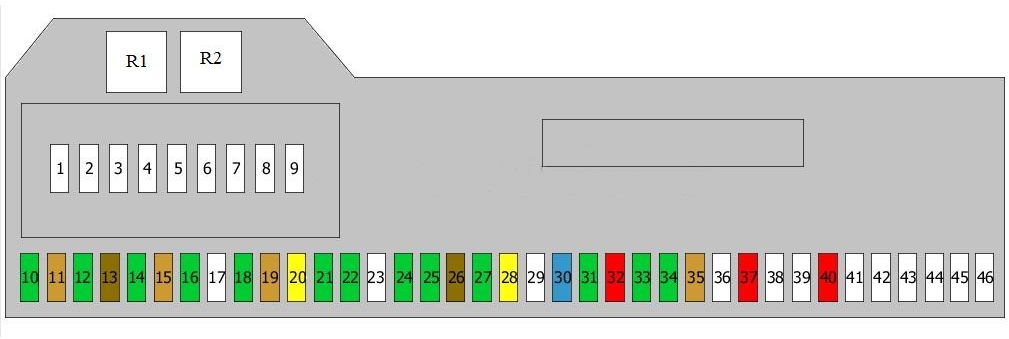

Схема
Описание
| R1 | Реле топливного насоса |
| R2 | Реле насоса омывателя фар |
| F1 | (50A) Электронный блок управления ABS |
| F2 | (60A) Управление двигателем |
| F3 | (40A) Резистор электродвигателя вентилятора отопителя |
| F4 | (20A) Реле энергосбережения, электронное управление заслонкой |
| F5 | (50A) Блок управления освещением |
| F6 | (50A) Блок управления освещением |
| F7 | (50A) Система доступа в автомобиль |
| F8 | (60A) N62: |
| Интегрированный модуль питания (IVM) | |
| N62 с SMG: | |
| Держатель предохранителя, электроника двигателя (F1: реле гидравлического насоса, SMG) | |
| S85: | |
| B + потенциальный дистрибьютор | |
| DME реле | |
| Держатель предохранителя, электроника двигателя (F1) | |
| N52: | |
| B + потенциальный дистрибьютор | |
| Блок управления DME | |
| DME реле | |
| Держатель предохранителя, электроника двигателя: | |
| F5: реле, топливные форсунки | |
| F7: реле ВВТ | |
| F8: реле гидравлического насоса, SMG | |
| F10: реле обогрева сапуна двигателя | |
| F9 | (60A) Электродвигатель вентилятора системы охлаждения |
| F10 | (30A) Модуль кузова-шлюза (LHD: стеклоподъемник со стороны водителя; RHD: стеклоподъемник со стороны пассажира) |
| F11 | (5A) Базовый модуль кузова (центральный замок, стеклоподъемник, реле стеклоочистителей) |
| F12 | (30A) Модуль кузова-шлюза (LHD: стеклоподъемник со стороны пассажира; RHD: стеклоподъемник со стороны водителя) |
| F13 | Блок управления комбинацией приборов |
| F14 | (30A) Электропривод сиденья |
| F15 | (5A) Система доступа в автомобиль |
| F16 | (30A) Реле электродвигателя очистителя лобового стекла |
| F17 | (5A) Блок управления электрооборудованием рулевой колонки |
| F18 | (30A) Блок управления кузовом |
| F19 | — |
| F20 | — |
| F21 | (30A) Электропривод сиденья |
| F22 | (30A) Базовый кузовной модуль (LHD: задний стеклоподъемник со стороны водителя; RHD: задний стеклоподъемник со стороны пассажира) |
| F23 | — |
| F24 | (30A) Базовый кузовной модуль (LHD: задний стеклоподъемник со стороны пассажира; RHD: задний стеклоподъемник со стороны водителя) |
| F25 | (30A) Электронный блок управления ABS |
| F26 | (20A) Реле энергосбережения, клемма 15 |
| F27 | (30A) Базовый модуль кузова (центральный замок) |
| F28 | (20A) Блок управления электрооборудованием рулевой колонки |
| F29 | (10A) OBDII разъем |
| Подушка безопасности | |
| F30 | (15A) Блок управления электродвиraтелем вентилятора кондиционера/отопителя |
| F31 | (30A) Электропривод сиденья |
| F32 | (10A) Блок выключателей двери водителя |
| Электрохромное наружное зеркало со стороны водителя | |
| Электрохромное наружное зеркало со стороны пассажира | |
| F33 | (30A) Блок управления многофункциональным переключателем |
| F34 | (30A) Мультимедийный блок управления |
| F35 | (5A) Система навигации |
| F36 | (7.5A) Блок контроля доступа |
| Электронный модуль наружной ручки двери со стороны водителя | |
| Электронный модуль наружной ручки двери со стороны пассажира | |
| Электронный модуль наружной ручки левой задней двери | |
| Электронный модуль наружной ручки двери, задний правый | |
| F37 | (5A) Интерфейсная коробка ULF-SBX |
| TCU (телематический блок управления) | |
| ULF-SBX-H интерфейсная коробка High | |
| USB-концентратор | |
| F38 | (5A) CD-чейнджер |
| F39 | — |
| F40 | (10A) DVD-чейнджер |
| F41 | (7,5A) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |

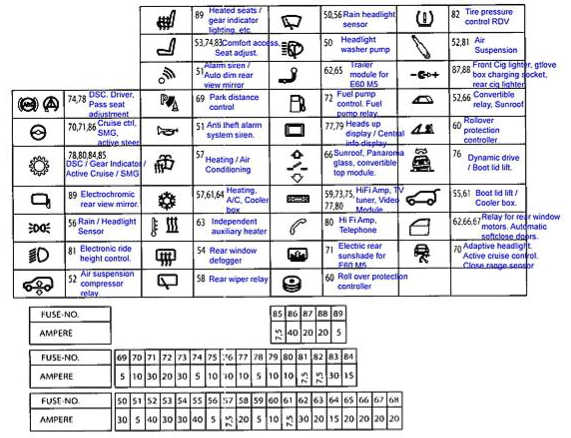

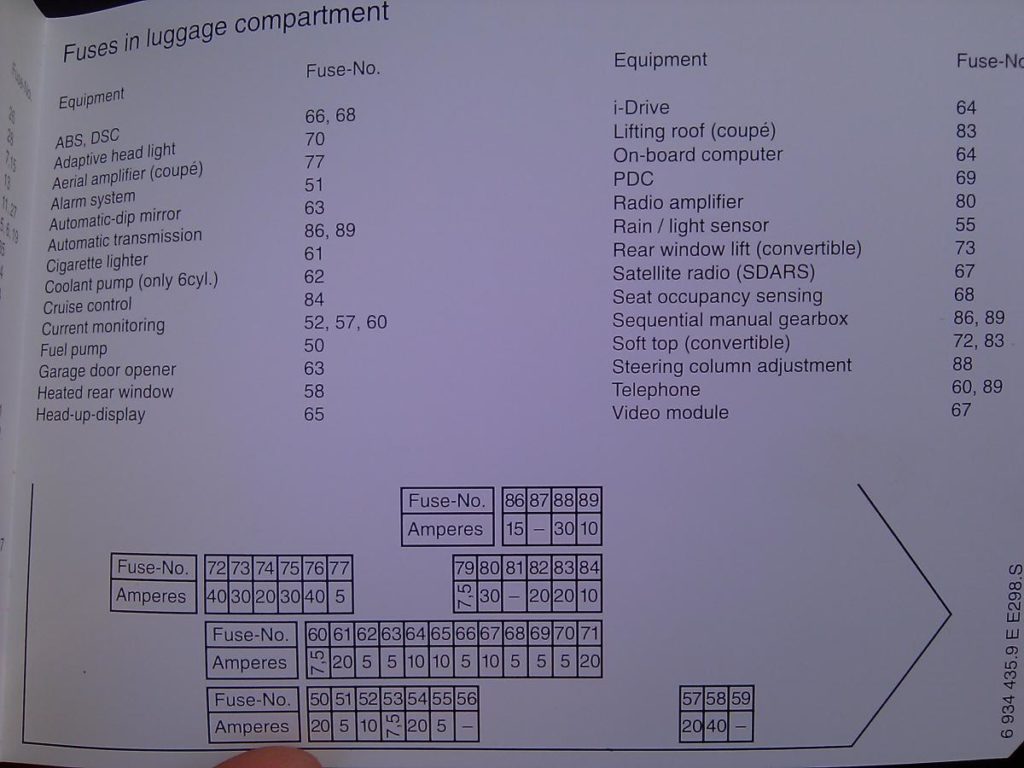

Блок багажнике

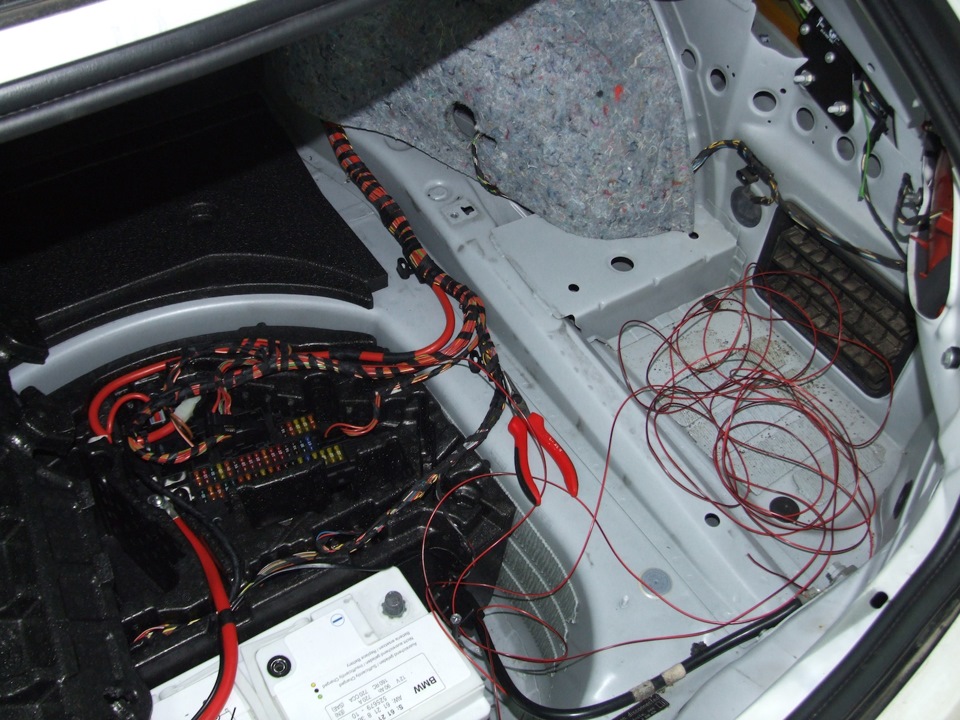

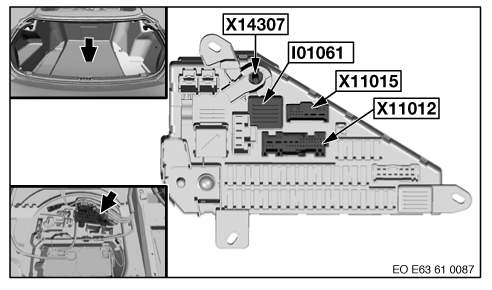

В багажном отсеке с правой стороны под обшивкой (защитный ковер) находится ещё один блок с предохранителями и реле.

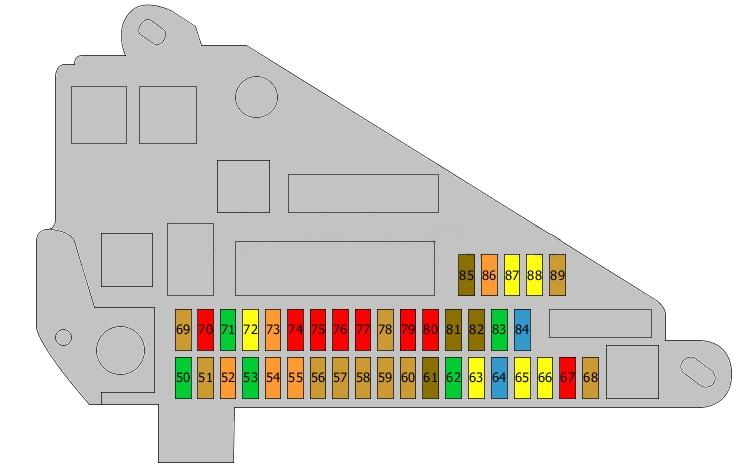

Вариант 1
Схема
Обозначение
| F50 | (30A) Выходной каскад топливного насоса |
| F51 | (5A) Датчик тревоги сирены и наклона |
| Электрохромное внутреннее зеркало заднего вида | |
| Микроволновый датчик, водительская дверь | |
| Микроволновый датчик двери пассажира | |
| Микроволновый датчик, левый задний | |
| Микроволновый датчик, задний правый | |
| F52 | (40A) Электродвигатель привода складываемой крыши |
| F53 | (30A) Электродвигатель привода регулировки спинки сиденья |
| F54 | (40A) Обогреватель заднего стекла |
| F55 | — |
| F56 | (5A) Датчик дождя /солнечного света |
| F57 | (5A) Блок управления электродвигателем вентилятора кондиционера /отопителя |
| F58 | — |
| F59 | (5A) Антенна аудиосистемы |
| F60 | — |
| F61 | — |
| F62 | (30A) Реле опускания заднего стекла |
| Реле для поднятия заднего стекла | |
| F63 | — |
| F64 | (15A) Блок управления электродвигателем вентилятора кондиционера /отопителя |
| F65 | — |
| F66 | (20A) E63: Панорамная стеклянная крыша |
| E64: модуль складного верха | |
| F67 | (10A) Автоматическая система плавного закрытия двери пассажира (LHD) |
| Автоматическая система плавного закрытия двери водителя (правостороннее управление) | |
| Автоматическое закрытие заднего хода с правой стороны | |
| F68 | (5A) Автоматическая система плавного закрытия двери водителя (LHD) |
| Автоматическая система мягкого закрывания двери переднего пассажира | |
| Автоматическое закрытие заднего хода слева | |
| F69 | (5A) Блок управления системой парковки |
| F70 | (10A) Активный круиз-контроль |
| Датчик дальнего действия | |
| Датчик ближнего действия, правый | |
| Датчик ближнего действия, левый | |
| F71 | (30A) Многофункциональный переключатель в сборе |
| F72 | (20A) N62: реле топливного насоса |
| Дизель: управление топливным насосом (EKPS) | |
| F73 | (30A) ^08/07: Усилитель выходного сигнала аудиосистемы |
| F74 | (10A) Центральная консоль |
| Выключатель регулировки сиденья водителя | |
| Выключатель регулировки сиденья пассажира | |
| F75 | (10A) Спутниковый ресивер |
| Цифровой тюнер | |
| Видео модуль | |
| F76 | (10A) Динамический привод |
| F77 | (10A) Главный дисплей |
| F78 | (5A) Электронный блок управления ABS |
| F79 | (10A) Центральный информационный дисплей |
| контроллер | |
| F80 | (10A) Рычаг селектора |
| Индикатор переключения передач | |
| Извлечь коробку | |
| TCU (телематический блок управления) | |
| Компенсатор (мобильный телефон) | |
| Электронный модуль ночного видения | |
| F81 | — |
| F82 | (7,5A) Блок управления системы контроля давления в шинах |
| F83 | (30A) Активная регулировка ширины спинки сиденья водителя (LHD) |
| Активная регулировка ширины спинки сиденья пассажира (RHD) | |
| F84 | (15A) Управление передачей |
| Последовательная механическая коробка передач (SMG) | |
| F85 | — |
| F86 | (40A) Усилитель рулевого управления |
| F87 | (20A) Передняя прикуриватель |
| Зарядная розетка, бардачок | |
| F88 | — |
| F89 | (5A) Электрохромное внутреннее зеркало заднего вида |
| Реле энергосбережения, клемма 15 |
За прикуриватель отвечает предохранитель 87.
- Кб Реле системы омывателей фар
- К9 Разгрузочное реле контакта 15
- К11 Реле стеклоочистителя
- К8 Реле опускания заднего стекла (кабриолет)
- К91 Реле очистителя заднего стекла
- К93 реле ЕОС

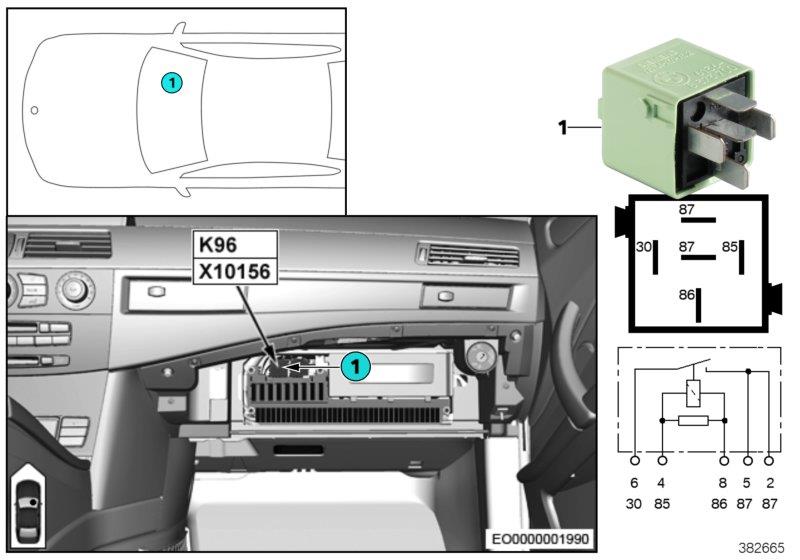

- К96 Реле топливного насоса
- К126 Реле компрессора пневматической подвески
- К20 Реле автодоводчика
- К213 Реле вакуумного электронасоса
- К2003а Главное реле системы ООЕ (дизельный двигатель)
- К6304а Реле нагнетателя добавочного воздуха

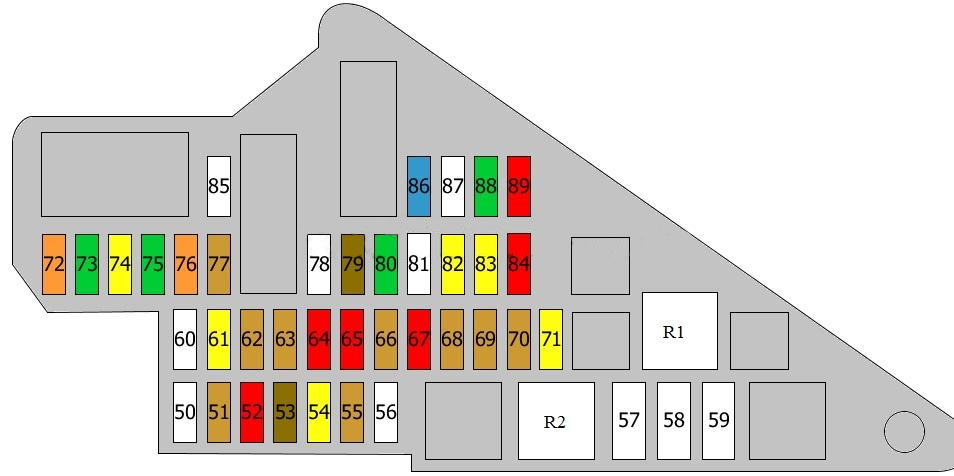

Вариант 2
Схема
Назначение
| R1 | Реле обогревателя заднего стекла |
| R2 | |
| F50 | (20A) 6 цил.: Блок управления топливным насосом |
| F51 | (5A) Датчик тревоги сирены и наклона |
| Электрохромное внутреннее зеркало заднего вида | |
| Микроволновый датчик, водительская дверь | |
| Микроволновый датчик двери пассажира | |
| Микроволновый датчик, левый задний | |
| Микроволновый датчик, задний правый | |
| F52 | (10A) Блок управления батареей |
| F53 | (7.5A) Автоматический привод с плавным закрытием, крышка багажника / задняя дверь |
| F54 | (20A) Реле энергосбережения, клемма 15 |
| F55 | (5A) Датчик дождя/солнечного света |
| F56 | — |
| F57 | (20A) Блок управления батареей |
| F58 | (40A) Обогреватель заднего стекла |
| F59 | (5A) Усилитель сигнала антенны |
| F60 | (5A) Блок управления приводом дуги безопасности |
| F61 | (20A) Передняя прикуриватель |
| Зарядная розетка, бардачок | |
| F62 | (5A) Реле энергосбережения, клемма 15 |
| F63 | (5A) Электрохромное внутреннее зеркало заднего вида |
| Парковочный контроль (PDC) | |
| F64 | (10A) Дисплей заднего отсека |
| Центральный информационный дисплей | |
| контроллер | |
| F65 | (10A) Главный дисплей |
| F66 | (5A) Электронный блок управления ABS |
| F67 | (10A) Видео модуль |
| Спутниковый ресивер | |
| F68 | (5A) Центральная консоль |
| Выключатель регулировки сиденья водителя | |
| Выключатель регулировки сиденья пассажира | |
| F69 | (5A) Блок управления системой парковки |
| F70 | (5A) Блок управления корректором фар |
| F71 | Выходной каскад топливного насоса |
| F72 | (40A) Электродвигатель привода складываемой крыши |
| F73 | (30A) Реле опускания заднего стекла |
| Реле для поднятия заднего стекла | |
| Модуль трейлера | |
| F74 | (20A) Разъем электрооборудования прицепа |
| F75 | — |
| F76 | — |
| F77 | (5A) Антенна аудиосистемы |
| F78 | — |
| F79 | — |
| F80 | (30A) Усилитель выходного сигнала аудиосистемы |
| F81 | — |
| F82 | (20А) Розетка багажного отделения |
| Задний прикуриватель | |
| Розетка задняя | |
| F83 | (20A) E63: Панорамная стеклянная крыша |
| E64: модуль складного верха | |
| F84 | (10A) Датчик дистанции до препятствия (адаптивная система поддержания скорости) – большая дистанция |
| F86 | (15A) Управление передачей |
| Последовательная механическая коробка передач (SMG) | |
| F87 | — |
| F88 | (30A) Многофункциональный переключатель в сборе |
| F89 | (10A)Вентилятор, ММС |
| Индикатор переключения передач | |
| Рычаг селектора | |
| Индикатор переключения передач | |
| Вентилятор, запасное колесо хорошо | |
| TCU (телематический блок управления) | |
| ULF (универсальный блок зарядки и громкой связи) |
В данном исполнении за прикуриватель отвечает предохранитель 61.
Блок под капотом
Ещё один блок с предохранителями и реле расположен под капотом с правой стороны. В данном видео можете посмотреть как получить доступ к нему.

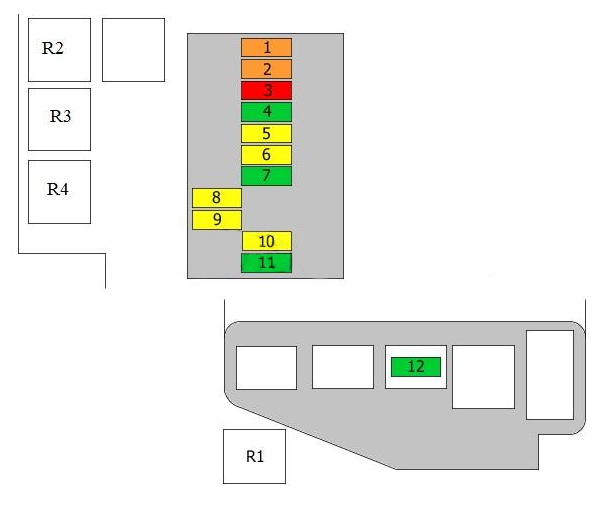

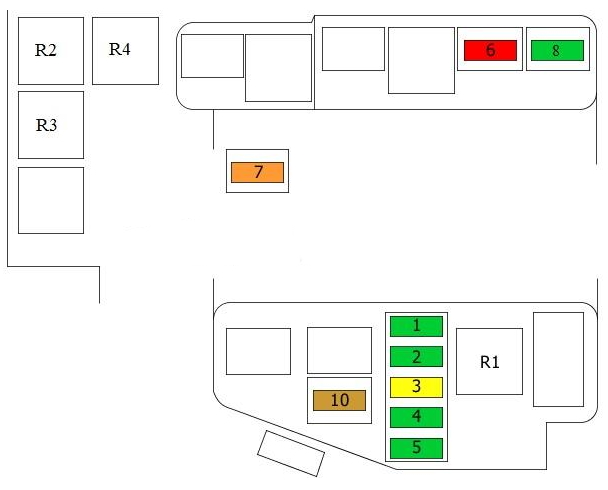

Вариант 1
Схема
Расшифровка
| 1 | 30A Катушки зажигания 1 — 3 |
| Катушки зажигания 4 — 6 | |
| 2 | 30A Соленоид распределительного вала распредвала |
| Датчик распредвала | |
| MAP-контролируемый термостат охлаждения двигателя | |
| Насос охлаждающей жидкости | |
| 3 | 20A Датчик положения коленчатого вала |
| Массовый расходомер | |
| DME | |
| Датчик качества масла | |
| Крышка топливного бака | |
| Переключающий клапан на впускном коллекторе с переменным резонансом | |
| 4 | 30A Датчик кислорода перед каталитическим нейтрализатором |
| Датчик кислорода 2 перед каталитическим нейтрализатором | |
| Датчик кислорода за каталитическим нейтрализатором | |
| Датчик кислорода 2 за каталитическим нейтрализатором | |
| Последовательная коробка передач | |
| Подогреватель картера | |
| 5 | 30A Реле инжектора |
| 6 | 10A Термовыключатель, радиатор |
| Диагностика утечки топливного бака | |
| Реле насоса вторичного воздуха | |
| Массовый расходомер | |
| Блок электроники (E-box) вентилятор охлаждения | |
| Крышка выпускного коллектора | |
| 7 | 40A Реле переключения фаз газораспределения |
| 8 | 30A Реле гидравлического насоса |
| Последовательная коробка передач | |
| 10 | 5A Реле подогрева картера |
| R1 | DME реле |
| R2 | Реле подогрева картера |
| R3 | Реле стеклоочистителя или не используется |
| R4 | Реле переключения фаз газораспределения |
Вариант 2
Схема
Расшифровка
| 1 | 40A Переменная газораспределения |
| 2 | 40A Переменная газораспределения |
| 3 | 10A Термовыключатель, радиатор |
| Диагностика утечки топливного бака | |
| Реле насоса вторичного воздуха | |
| Массовый расходомер | |
| Блок электроники (E-box) вентилятор охлаждения | |
| Крышка выпускного коллектора | |
| Реле топливного насоса | |
| 4 | 30A Датчик кислорода перед каталитическим нейтрализатором |
| Датчик кислорода 2 перед каталитическим нейтрализатором | |
| Датчик кислорода за каталитическим нейтрализатором | |
| Датчик кислорода 2 за каталитическим нейтрализатором | |
| Датчик качества масла | |
| 5 | 20A DME |
| Последовательная коробка передач | |
| 6 | 20A Инжекторы (цилиндры 1 — 4) |
| 7 | 30A Соленоид распределительного вала распредвала |
| Датчик распредвала | |
| MAP-контролируемый термостат охлаждения двигателя | |
| Датчик положения коленчатого вала | |
| Массовый расходомер | |
| 8 | 20A Катушки зажигания 5 — 8 |
| 9 | 20A Катушки зажигания 1 — 4 |
| 10 | 20A Крышка топливного бака |
| Соленоид распределительного вала распредвала | |
| Датчик распредвала | |
| 11 | 30A Переменная газораспределения |
| DME | |
| Последовательная коробка передач | |
| Инжекторы (цилиндры 5 — 8) | |
| 12 | 30A Реле гидравлического насоса |
| Последовательная коробка передач | |
| R1 | Реле гидравлического насоса |
| Последовательная коробка передач | |
| R2 | |
| R3 | Реле стеклоочистителя или не используется |
| R4 | Реле вторичного воздушного насоса или не используется |
Руководство по эксплуатации
Хотите получить больше информации, ознакомитесь с книгой по эксплуатации BMW E63: «скачать»
Остались вопросы — пишите в комментарии.
