Предохранители БМВ 6 (2011 — 2018) F06 F12 F13
BMW F06 F12 F13 представляют третье поколение 6-й серии БМВ, которые выпускались в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годы. За это время модель прошла фейслифтинг. В данном посте вы найдёте описание предохранителей и реле BMW F06 F12 F13 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
Блок предохранителей и реле

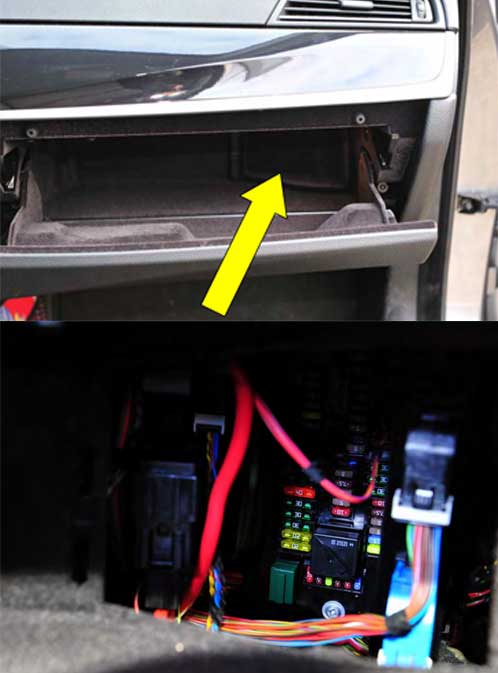

Как и в предыдущих поколениях, он располагается в вещевом ящике (бардачке). Для доступа просто откройте защитную крышку.

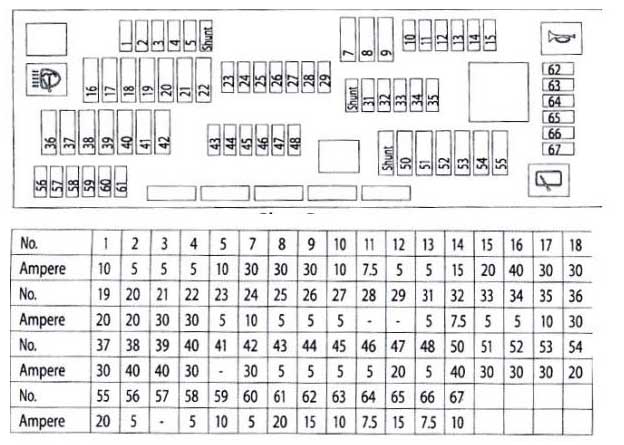

Общая схема
Реле сигнала, противотуманных фонарей, стеклоочистителей и прочих элементов отмечены квадратами.
Описание
| 1 | 10A Блок управления пространством для ног |
| 2 | 5A Динамический контроль стабильности (DSC) |
| Блок управления дверью | |
| 3 | 5A Центральный шлюз управления |
| Диагностический разъем | |
| 4 | 5A Блок управления |
| 5 | |
| 6 | |
| 7 | 30A Распределительная коробка |
| 8 | 30A Распределительная коробка |
| 9 | 30A Распределительная коробка |
| 10 | 10A Комбинация приборов |
| 11 | 7,5A Блок управления отоплением и кондиционированием воздуха |
| 12 | 5A Подсветка бардачка |
| 13 | 5A Переключатели на рулевой колонке |
| Выключатель | |
| Система помощи водителю | |
| 14 | 15A Распределительная коробка |
| 15 | 20A Распределительная коробка |
| 16 | 40A Блок управления пространством для ног |
| 17 | 30A Блок управления пространством для ног |
| 18 | 30A Блок управления пространством для ног |
| 19 | 20A Блок управления прицепом |
| 20 | |
| 21 | |
| 22 | 30A Клапан контроля давления |
| Соленоид дозирования топлива | |
| Датчик распредвала | |
| Соленоид регулятора давления наддува | |
| Массовый расходомер | |
| Соленоид управления турбонаддувом | |
| Обход компрессора | |
| 23 | 5A Телематика |
| 24 | 10A Выключатели на рулевой колонке |
| 25 | 5A Блок управления Head-Head Display |
| 26 | 5A Комбинация приборов |
| 27 | 5A Eject box |
| 28 | 5A Видеосистема |
| 29 | 5A Задний блок управления |
| Устройство управления Touchbox | |
| 30 | |
| 31 | 5A Задний климатический блок управления |
| или же | |
| Переключатель обогреваемого заднего сиденья | |
| 32 | 7,5A Переключатель регулировки сиденья водителя |
| Блок управления дверным выключателем | |
| Переключатель регулировки сиденья переднего пассажира | |
| Внешнее зеркало | |
| или же | |
| Модуль люка | |
| Задний фонарь | |
| 33 | 5A Блок управления преднатяжителем ремня безопасности |
| Блок управления подогревом | |
| Вентиляционный клапан бака | |
| Запорный клапан топливного бака | |
| или же | |
| Блок управления преднатяжителем ремня безопасности | |
| Блок управления подогревом | |
| 34 | 5A Модуль интеграции шасси |
| 35 | 15A DDE главное реле |
| 36 | 30A Насос омывателя фар |
| 37 | 30A Контроль вертикальной динамики |
| 38 | 40A Блок управления доступом к автомобилю |
| 39 | 40A Блок управления гидроусилителем руля |
| 40 | 30A Динамический контроль устойчивости (DSC) |
| 41 | |
| 42 | Электрогидравлические соленоиды для монтажа двигателя |
| Клапан перепуска охлаждения EGR | |
| Датчик качества масла | |
| Датчик кислорода за каталитическим нейтрализатором | |
| Датчик кислорода перед каталитическим нейтрализатором | |
| Массовый расходомер | |
| Обход компрессора | |
| Датчик уровня масла | |
| Электромагнит управления заслонкой | |
| 43 | 5A Электромеханический усилитель руля |
| или же | |
| Клапан положения дроссельной заслонки | |
| Электромеханический усилитель руля | |
| 44 | 5A Автоматический кондиционер |
| Блок управления камерой | |
| 45 | 5A Управление вертикальной динамикой |
| Блок управления гидроусилителем | |
| 46 | 5A Блок управления заслонкой радиатора |
| Круиз-контроль | |
| 47 | 20A Насос охлаждающей жидкости рециркуляции отработавших газов |
| Соленоид рециркуляции выхлопных газов | |
| или не используется | |
| 48 | 5A Электрохромное зеркало заднего вида |
| Подогреватель картера двигателя | |
| 49 | |
| 50 | |
| 51 | 30A Модуль стеклоочистителя |
| 52 | 30A Блок управления водительского сиденья |
| или же | |
| Переключатель регулировки сиденья водителя | |
| 53 | 30A Блок управления сиденьем пассажира |
| или же | |
| Переключатель регулировки сиденья переднего пассажира | |
| 54 | 20A Передние и задние 12В розетки, прикуриватель |
| 55 | 20A Задний дворник |
| 56 | 5A Блок контроля доступа в автомобиль |
| 57 | |
| 58 | 5A Шумовой фильтр |
| Модуль люка | |
| 59 | 10A Интеркулер насос |
| 60 | 5A Выключатель стояночного тормоза |
| 61 | 20A Люк на крыше 20А |
| 62 | 15A Сигнал |
| 63 | 10A Автоматическая коробка передач |
| 64 | 7,5A Селекторный переключатель |
| 65 | 15A Дополнительная розетка 12В |
| Или же | |
| Вспомогательная система отопления | |
| (20А также используется) | |
| 66 | 7,5A Люк |
| или же | |
| Блок управления дверным выключателем | |
| Внешнее зеркало | |
| 67 | 10A Переключатель регулировки сиденья |
| или же | |
| Переключатель регулировки сиденья водителя | |
| Переключатель регулировки сиденья переднего пассажира | |
| Клапанный блок, поясничная поддержка | |
| 68 | 40A Вентилятор |
| 69 | 50A Динамический контроль устойчивости (DSC) |
| 70 | 60A Реле отключения вентилятора охлаждения |
| 71 | 50A Подогреватель топливного фильтра |

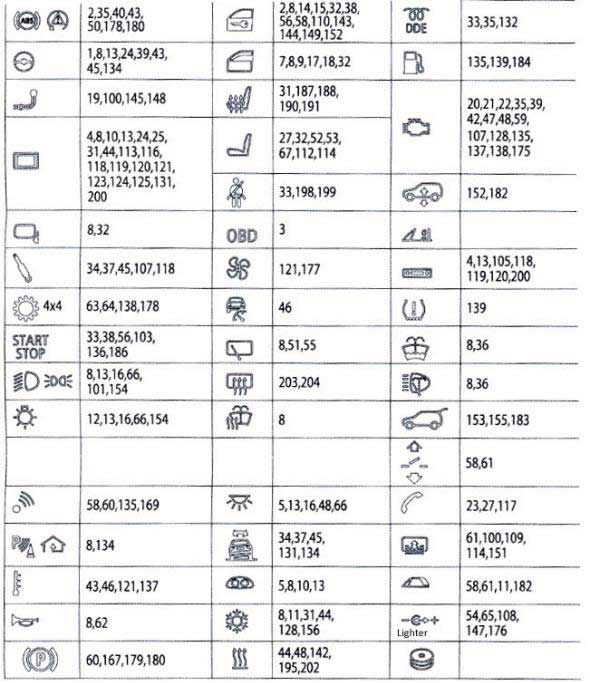

За прикуриватель отвечают следующие предохранители: 54, 65, 108, 147, 176. Некоторые из них располагаются в багажном отделении.
Отдельно, ниже блока предохранителей и реле находится реле отключения вентилятора охлаждения
Блоки в багажнике
Блок предохранителей и реле
Для доступа необходимо открыть заглушку на правой боковой обшивке.

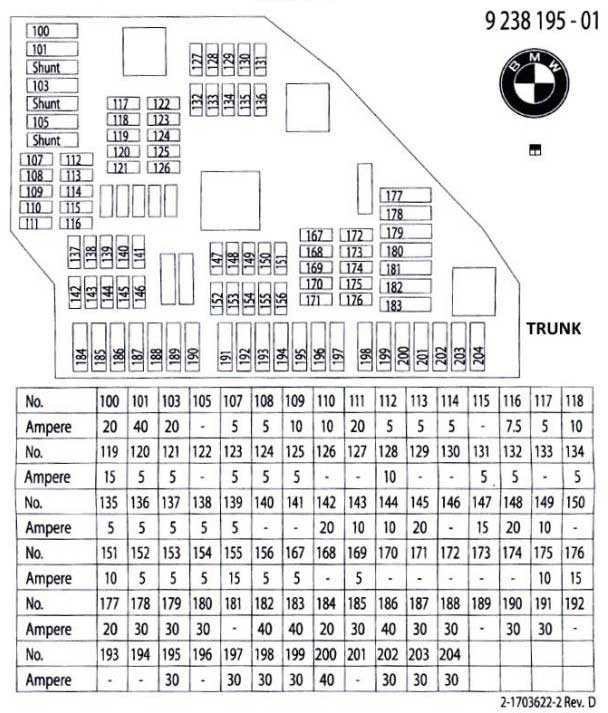

Сверяйте назначение со своей брошюрой расположенной в данном блоке или иной технической документацией.

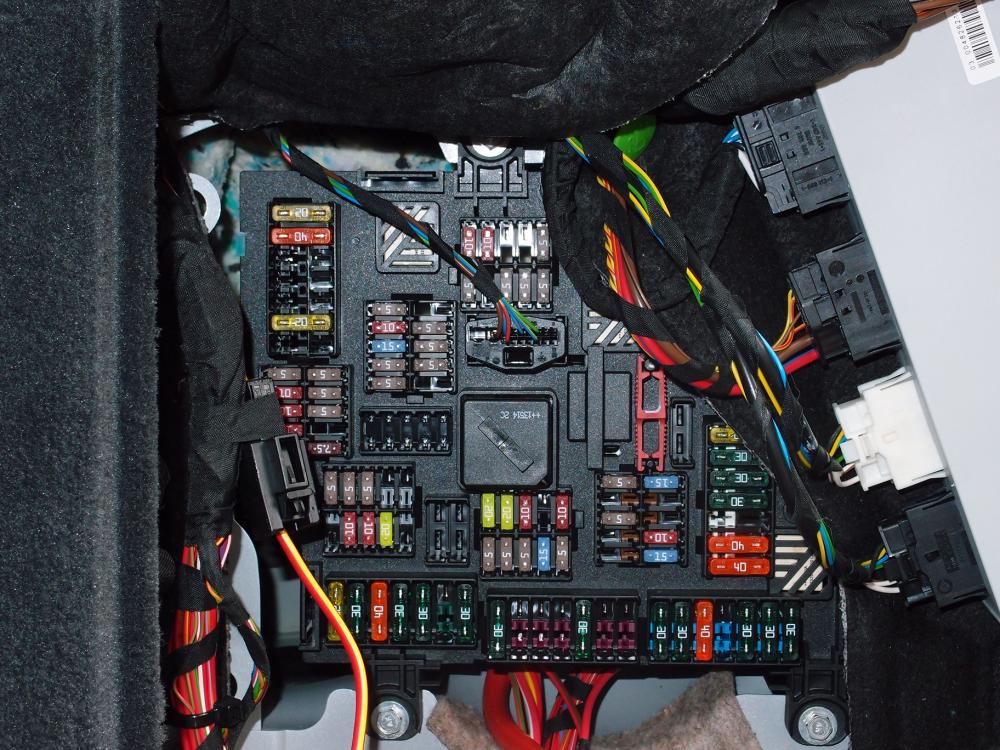

Пример

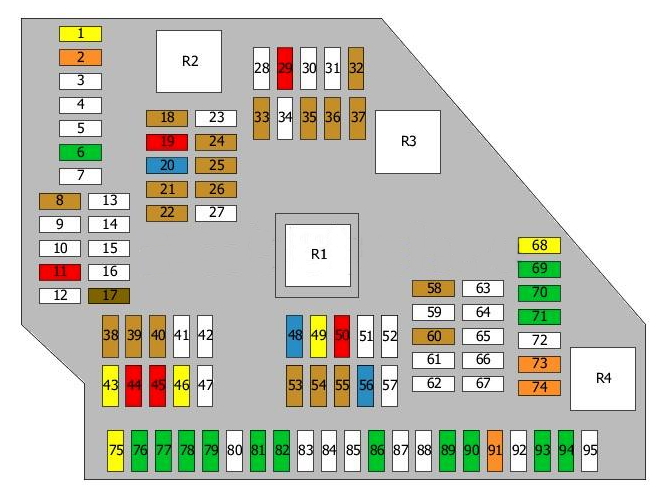

Схема
Расшифровка
| 1 | 20A Блок управления прицепом |
| 2 | 40A Блок управления пространством для ног |
| 3 | |
| 4 | |
| 5 | |
| 6 | 30A Hi-Fi усилитель |
| или же | |
| Модуль подключения гарнитуры | |
| 7 | |
| 8 | 5A Управление зарядкой |
| или же | |
| Динамический контроль устойчивости (DSC) | |
| 9 | |
| 10 | |
| 11 | 10A Автоматическая дверь |
| 12 | |
| 13 | |
| 14 | |
| 15 | |
| 16 | |
| 17 | 7,5A Задний информационный дисплей |
| 18 | 5A Телематика |
| USB | |
| 19 | 10A Информационный дисплей |
| Задний информационно-развлекательный блок управления | |
| 20 | 15A Модуль подключения гарнитуры |
| Аудио система | |
| 21 | 5A Hi-Fi усилитель |
| DVD | |
| 22 | 5A Информационно-развлекательный блок управления |
| Вентилятор | |
| Видеосистема | |
| или же | |
| Информационно-развлекательный блок управления | |
| Вентилятор | |
| 23 | |
| 24 | 5A Блок управления камерой |
| 25 | 5A Блок управления системой ночного видения |
| 26 | 5A Видеосистема |
| 27 | |
| 28 | |
| 29 | 10A Электромагнит управления заслонкой |
| 30 | |
| 31 | |
| 32 | 5A Предупреждение об обнаружении полосы движения |
| 33 | 5A Дополнительный отопитель |
| Блок управления складной крышей | |
| или же | |
| Дополнительный обогреватель | |
| Правая фара дальнего света | |
| 34 | |
| 35 | 5A Датчик развала задней оси |
| Помощь при парковке | |
| или же | |
| Датчик развала задней оси | |
| Servotronic | |
| 36 | 5A Электрический переключающий клапан, выпускная заслонка |
| 37 | 5A DC-DC преобразователь |
| Блок управления складной крышей | |
| 38 | 5A Реле отключения вентилятора охлаждения |
| 39 | 5A Раздаточная коробка |
| 40 | 5A Диагностика утечки топливного бака |
| Контроль давления в шинах | |
| 41 | |
| 42 | |
| 43 | 20A Вспомогательная система отопления |
| 44 | 10A Автоматическая дверца |
| 45 | 10A Автоматическая дверца |
| 46 | 20A Концевой разъем |
| 47 | |
| 48 | 15/20A Дополнительная розетка 12В |
| 49 | 20A Блок управления складной крышей |
| или же | |
| Модуль буксировки прицепа | |
| 50 | 10A Aвтоматическая дверь |
| 51 | |
| 52 | |
| 53 | 5A Управление высотой езды |
| 54 | 5A Пульт дистанционного управления крышкой багажника |
| Переключатель задней двери | |
| 55 | 5A Подсветка (и) багажника |
| 56 | 15A Задняя дверь / замок багажника |
| 57 | |
| 58 | 5A Блок управления стояночным тормозом |
| 59 | |
| 60 | 5A Сигнализация |
| или же | |
| Аварийная система | |
| Обнаружение утечки вакуума | |
| 61 | |
| 62 | |
| 63 | |
| 64 | |
| 65 | |
| 66 | |
| 67 | |
| 68 | 20A Вентилятор отопителя |
| 69 | 30A Pаздаточная коробка |
| 70 | 30A Блок управления стояночным тормозом |
| 71 | 30A Блок управления стояночным тормозом |
| 72 | |
| 73 | 40A Реле сцепления компрессора |
| или же | |
| Мягкий верх | |
| 74 | 40A Пульт дистанционного управления крышкой багажника |
| 75 | 20A Управление топливным насосом |
| 76 | 30A Hi-Fi усилитель |
| или не используется | |
| 77 | 30A DC-DC преобразователь |
| 78 | 30A Блок управления задними сиденьями с подогревом |
| или же | |
| Блок управления задним сиденьем | |
| 79 | 30A Блок управления задними сиденьями с подогревом |
| или же | |
| Блок управления задним сиденьем | |
| 80 | |
| 81 | 30A Блок управления обогревом сиденья водителя |
| 82 | 30A Блок управления обогревом сиденья пассажира |
| 83 | |
| 84 | |
| 85 | |
| 86 | 30A Дополнительный отопитель |
| 87 | |
| 88 | |
| 89 | 30A Блок управления преднатяжителем ремня безопасности |
| или не используется | |
| 90 | 30A Блок управления преднатяжителем ремня безопасности |
| или не используется | |
| 91 | 40A Hi-Fi усилитель |
| 92 | |
| 93 | 30A Дополнительный отопитель |
| 94 | 30A Обогрев заднего стекла |
| 95 | |
| R1 | Терминал 30 реле |
| R2 | Терминал 30 реле |
| R3 | Терминал 15 реле |
| R4 | Реле обогреваемого заднего стекла |

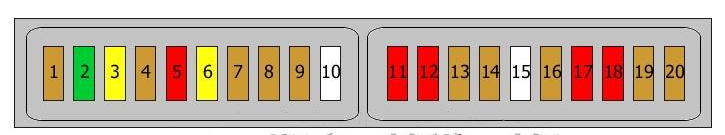

Блок предохранителей

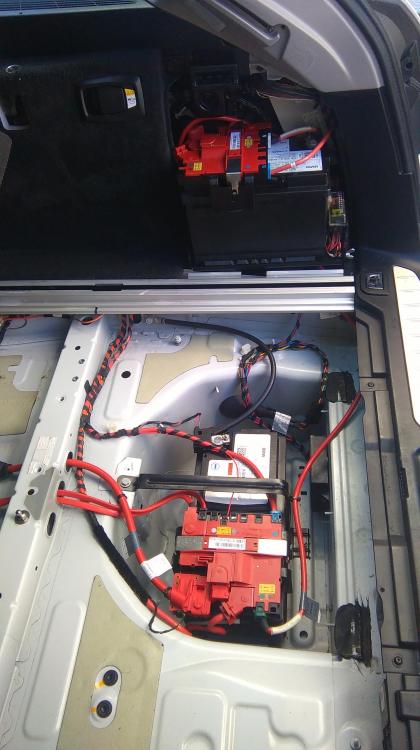

Дополнительный блок с предохранителями может устанавливаться рядом с основным блоком предохранителей и реле, при наличии дополнительной батареи в машине.
Схема
Назначение
- Блок управления дополнительной батареей 5А
- Резерв
- Блок управления дополнительной батареей 20А
- Блок управления звуком 5/2А
- Разъем для зарядки 10А
- Блок управления звуком 20А
- Резерв 5А
- Резерв 5А
- Блок управления дополнительной батареей 5А
- Резерв
- Разъем для зарядки 10А
- Резерв
- Резерв 5А
- Переключатели 5А
- Резерв
- Блок управления дополнительной батареей 5А
- Резерв 10А
- Блок управления дополнительной батареей 10А
- Блок управления дополнительной батареей 5А
- Блок управления дополнительной батареей 5А
Блок реле

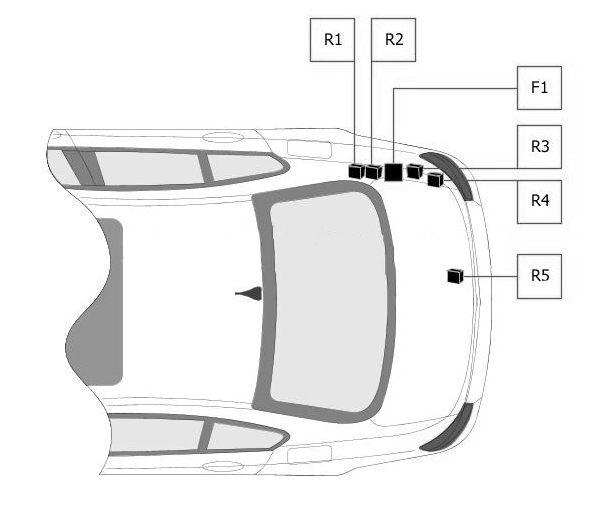

Схема
Обозначение
- R1 — аварийной сигнализации
- R2 — задние электрические стеклоподъемники
- R3 — отключения
- R4 — задние электрические стеклоподъемники
- R5 — сцепление компрессора
- F1 — 100,0 А — блок предохранителей № 2 в багажном отделении
Силовой блок предохранителей
На плюсовой клемме аккумуляторной батареи (при наличии дополнительной батареи, рядом так же находятся элементы управления) размещены главные предохранители высокой мощности и некоторые реле:
| 1 | 100A Реле отключения вентилятора охлаждения |
| 2 | 100A DDE главное реле |
| 3 | 100/125A Электромеханический усилитель руля |
| Реле отключения | |
| Блок предохранителей № 2 в багажном отделении | |
| 4 | Резерв |
| 5 | Резерв |
| 6 | 50A Hi-Fi усилитель |
| 7 | 60A Датчик развала задней оси |
| 8 | 100A Блок предохранителей № 1 в багажном отделении |
| 9 | 250A Распределительная коробка |
| 10 | 100/150A Блок предохранителей № 1 в багажном отделении |
Блок под капотом

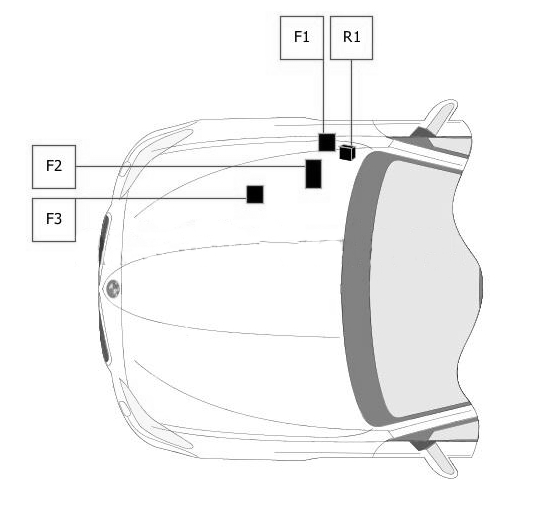

Схема
Описание
| 1 | 5А Электромеханический усилитель руля |
| 2 | 30А Дистрибьютор |
| Электроника двигателя | |
| или же | |
| Электроника двигателя | |
| 3 | 125А Электромеханический усилитель руля |
| или же | |
| Электромеханический усилитель руля | |
| Конденсатор | |
| R1 | DDE главное реле |
Нашли ошибку или есть что добавить — пишите в комментарии.
