Предохранители BMW 2 F22 F23 F87 (2014-2021)
BMW 2 F22 F23 F87 представляет 1 поколение модельного ряда БМВ 2, которое производилось в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году. За это время модель прошла рестайлинг. В данной публикации мы представим описание предохранителей и реле БМВ 2 Ф22 Ф23 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного. Актуальное назначение предохранителей и реле сверяйте с Вашей брошюрой которая должна находится в багажном блоке либо иной технической документацией. В случаях затруднения обратитесь к дилеру.
Блоки под капотом
Основной блок

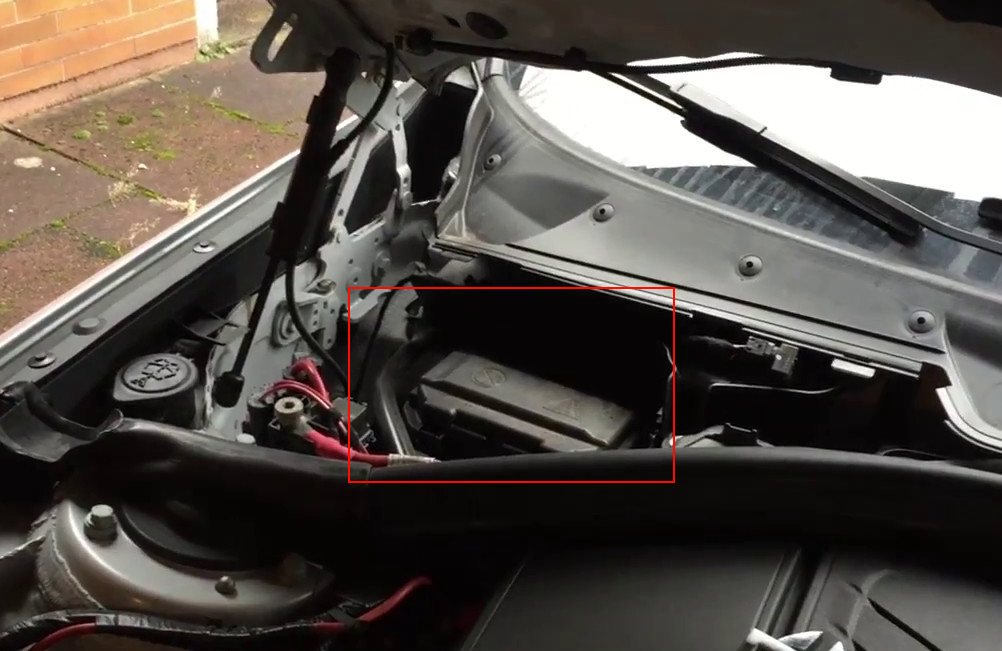

Он находится с правой стороны под защитной крышкой.

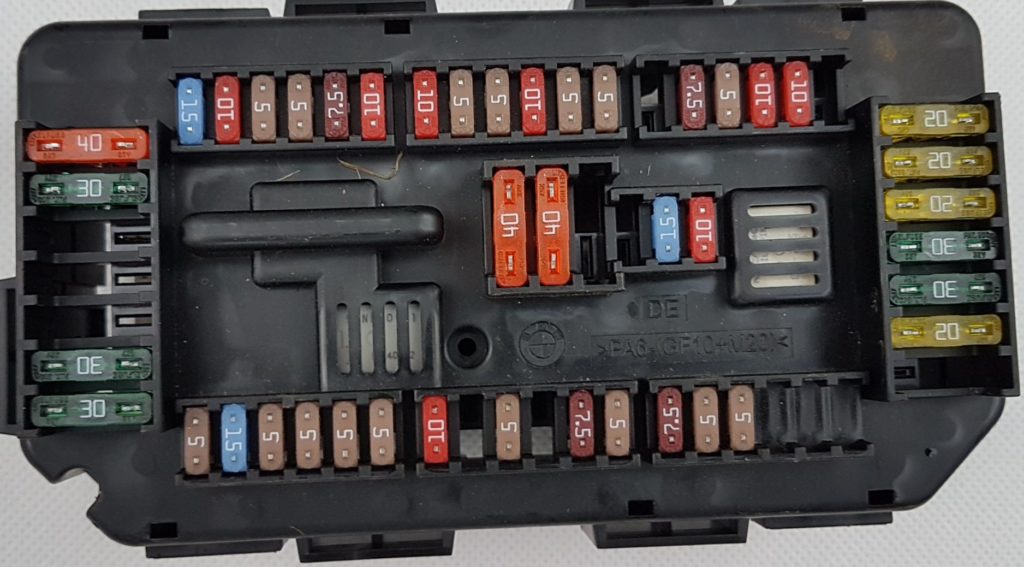

Фото — пример

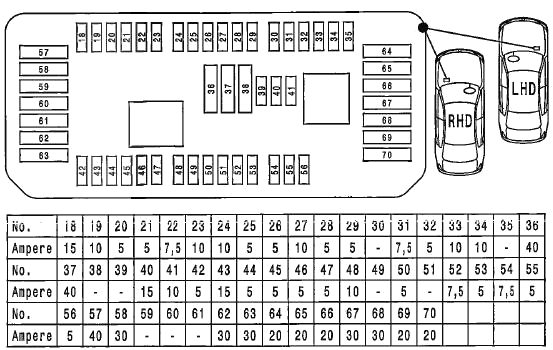

Схема
Описание
| 18 | 15A Диагностический разъём |
| 19 | 10А Управление двигателем |
| 20 | 5А Блок управления аудио, электроника крыши |
| 21 | 5А Блок управления |
| 22 | 7,5А Дверные замки |
| Пассажирское зеркало заднего вида, внутреннее освещение | |
| 23 | 10А DDE главное реле |
| 24 | Блок управления электронной автоматической коробкой передач (EAT), 4*4 |
| 25 | 5А Touchbox, аудио |
| Блок управления кузовом, ABS, паркинг | |
| 26 | 5А Обогрев сидений |
| 27 | 10A Клапанный блок поясничной опоры сиденья водителя/ пассажира, блок переключателей регулировки положения сиденья со стороны водителя/ пассажира |
| 28 | 5A Передний левый фонарь |
| Передний правый фонарь | |
| Датчик дождя | |
| Внутреннее освещение | |
| 29 | 5А Насос охлаждающей жидкости |
| 30 | |
| 31 | |
| 32 | Раздаточная коробка, система безопасности |
| 33 | 15А Насос охлаждающей жидкости |
| Компрессор кондиционера | |
| Дополнительный водяной насос | |
| 34 | 10А Система безопасности, ремень безопасности |
| 35 | |
| 36 | 40А |
| 37 | 40А |
| 38 | |
| 39 | |
| 40 | 15А Фары, наружное освещение, габариты |
| 41 | 10А |
| 42 | Электроходное зеркало заднего вида |
| 43 | |
| 44 | 5А Системы поддержки водителя на базе видеокамеры, система активного рулевого управления |
| 45 | 5А Круиз-контроль |
| 46 | 5А Подогреватель вентиляции картера |
| Запорный клапан охлаждающей жидкости, жалюзи | |
| 47 | 5А Электроника системы ночного видения (NVE), автомобильный звук генератор (VSG) |
| 48 | 10А Переключатели на рулевой колонке |
| 49 | |
| 50 | 5А Комбинация приборов |
| 51 | |
| 52 | 7,5А Комбинация приборов |
| 53 | 5А Освещение перчаточного ящика, подсветка декоративной планки панели приборов (водительская/ пассажирская сторона), освещение декоративной планки панели инструментов на стороне водителя, освещение пространства для ног водителя /переднего пассажира |
| 54 | 7,5А Селекторный переключатель |
| 55 | 5А Электронный усилитель руля (EPS) |
| 56 | 5А Датчик качества воздуха, система вентиляции |
| 57 | 40А Блок предохранителей, Фары, наружное освещение, габариты |
| 58 | 30А Динамический контроль устойчивости (DSC) |
| 59 | |
| 60 | |
| 61 | |
| 62 | 30А Складная крыша |
| 63 | 30А Раздаточная коробка |
| 64 | 20А Модуль обогрева сиденья переднего пассажира |
| 65 | 20А Модуль обогрева сиденья водителя |
| 66 | 20А Прикуриватель |
| 67 | 30А Блок управления водительского сиденья |
| Регулировка сиденья водителя | |
| 68 | 30А Регулировка сиденья пассажира |
| Блок управления сиденьем пассажира | |
| 69 | 20А Розетка 12В |
| 70 | 20А Обогрев |
За работу прикуривателя отвечают предохранители 66 и 69 на 20А.
Блок силовых предохранителей
Рядом с блоков предохранителей и реле устанавливается блок силовых предохранителей

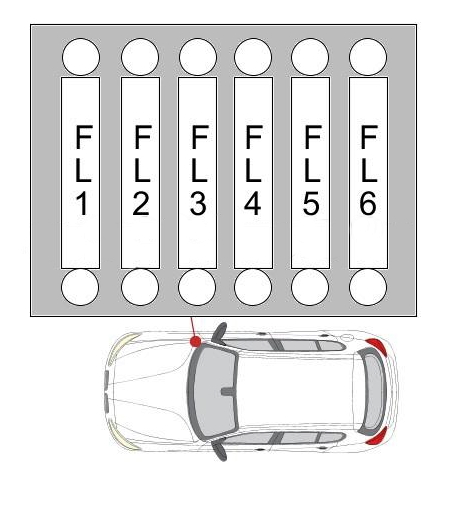

Схема
Обозначение
- FL1 — 50/80/125A Реле отключения
- FL2 — 125A Электронный усилитель руля (EPS)
- FL3 — 100A Дополнительный обогреватель
- FL4 — 40A Топливный фильтр с подогревом
- FL5 — 40A Динамический контроль устойчивости (DSC)
- FL6 — 40A Двигатель вентилятора

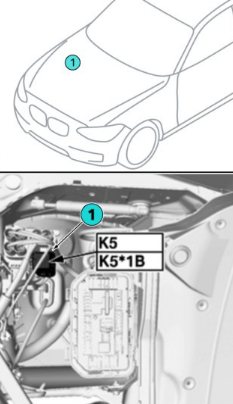

Рядом так же могут устанавливаться реле и предохранители блока DDE и предохранитель на 50А насоса охлаждающей жидкости, реле электро вентилятора двигателя K5
Дополнительный блок

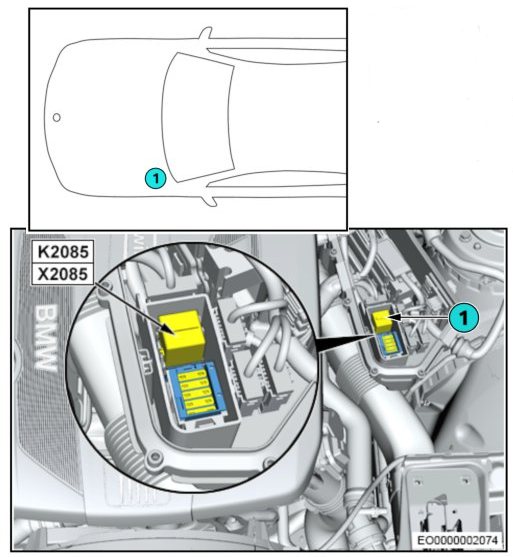

Он располагается с левой стороны подкопотного пространства.
Тут могут находится: главное реле двигателя DDE K2085 и предохранители управления двигателем (Клапан регулировки давления в рампе, Регулятор объема топлива, Датчик положения распредвала, Соленоид регулятора давления наддува, Датчик кислорода, Массовый расходомер, Датчик уровня масла, Переключающий клапан охладителя EGR)
Блоки в багажнике

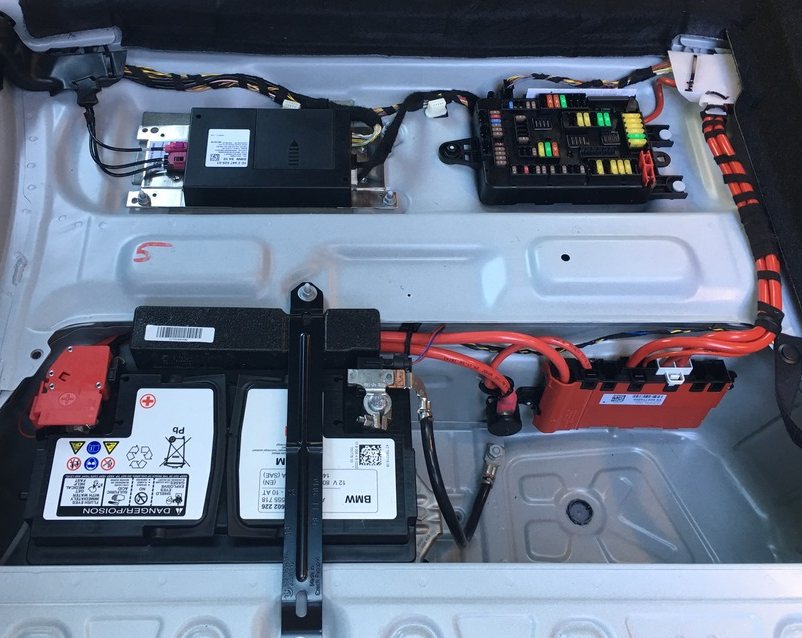

В багажном отсеке могут находится три блока с предохранителями. Блок предохранителей, находится за обшивкой с правой стороны, другой и третий около аккумулятора (силовой блок с красной крышкой) и основной блок с предохранителями и реле.

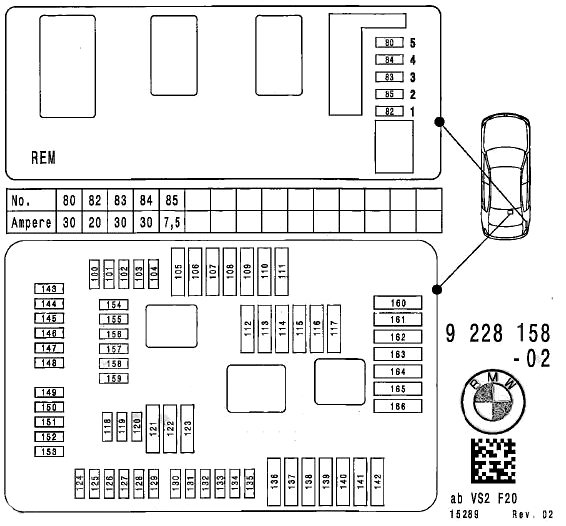

Схема
Сверяйте обозначение предохранителей и реле со своими схемами с брошюры.

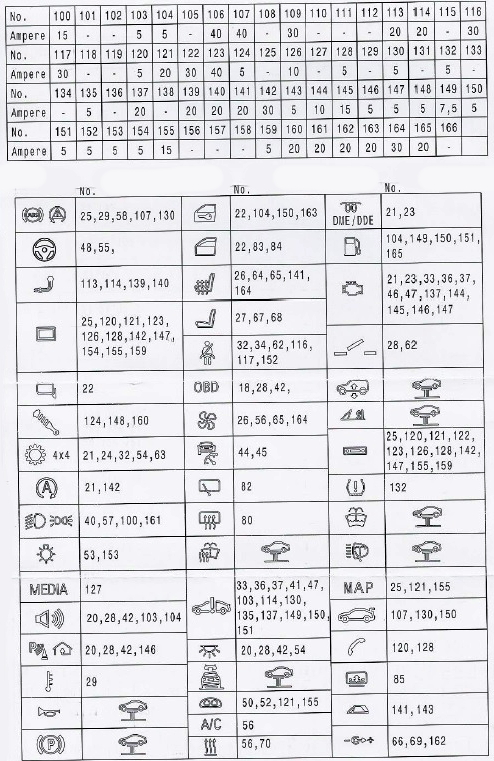

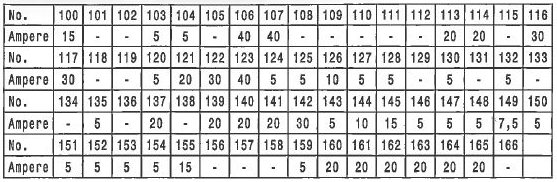

Пример таблица с обозначением
Блок управления в салоне

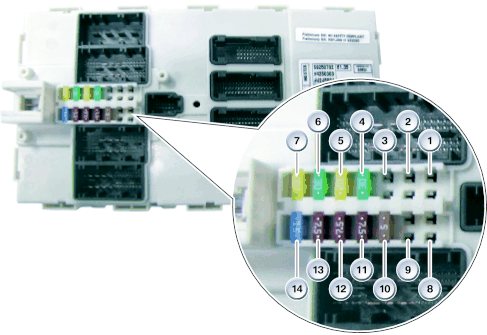

Он крепится на правой стойке, под обшивкой со стороны пассажира.
Схема
Описание
- Резерв (не занято)
- Резерв (не занято)
- Резерв (не занято)
- Стеклоподъемник, дверь переднего пассажира
- Центральный замок
- Стеклоподъемник, дверь водителя
- Центральный замок
- Резерв (не занято)
- Резерв (не занято)
- Панель управления светом, блок управления системы поддержки водителя и коммутационный центр в рулевой колонке
- Задний электронный модуль (REM) и драйверный модуль фары
- Встроенная система управления отоплением и кондиционированием, система динамического контроля устойчивости и бортовая система диагностики
- Электронный блок наружной ручки двери, бесконтактной открывание крышки багажника, станция связи Combox и анализ
- Сигнал
Нашли ошибку или есть что добавить — пишите в комментарии.
