Предохранители BMW X3 F25 (2010 — 2017)
Люксовый кроссовер второго поколения BMW X3 F25 выпускался в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. Построен на базе своего предшественника, но стал немого больше в размерах. В данной статье будут представлены схемы блоков предохранителей БМВ Х3 Ф25 и реле, места их расположения и фото примеры исполнения, а так же полное руководство по эксплуатации на русском языке. Выделим предохранитель прикуривателя.
Нельзя ремонтировать перегоревшие предохранители и не заменять предохранителями другого цвета или с другим количеством ампер, иначе из-за перегруженного электрического провода возможен пожар в автомобиле. В случае затруднения, лучше обратитесь в фирменный центр компании.
Главный блок предохранителей в салоне бмв ф25
Данный блок находится за бардачком (перчаточный ящик). Для доступа опустите соответствующую крышку.

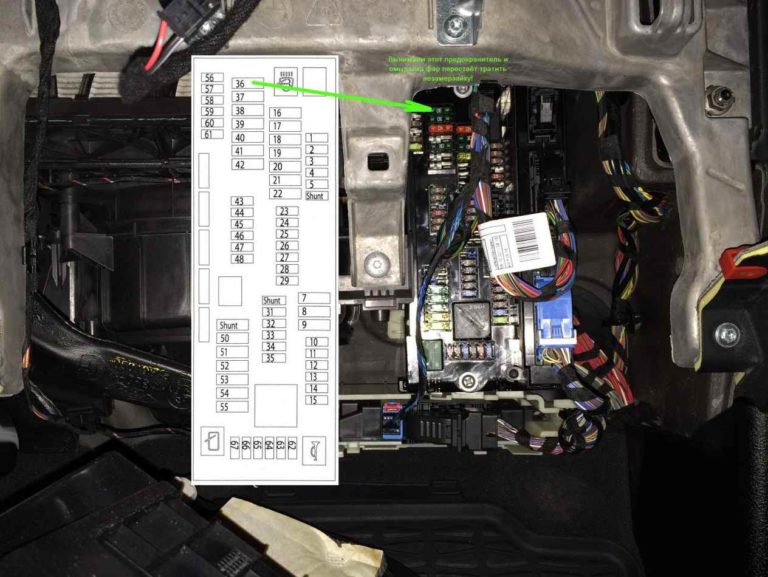

Если снимите всю заднюю крышку, открутив соответствующие элементы, получите примерно такой вид.
Общая схема

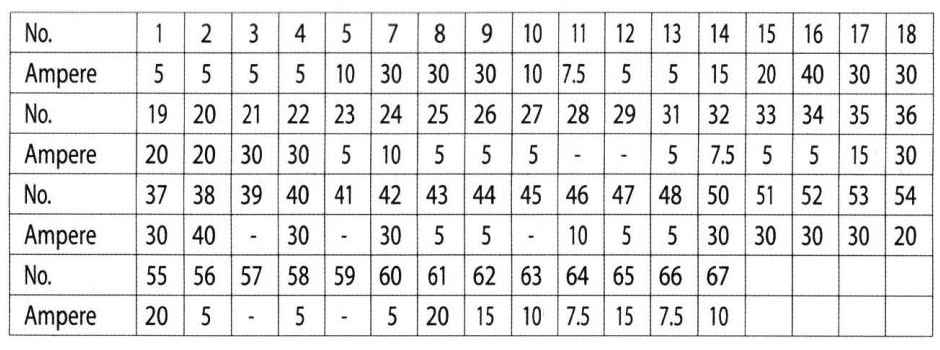

Таблица с номиналами, Ам

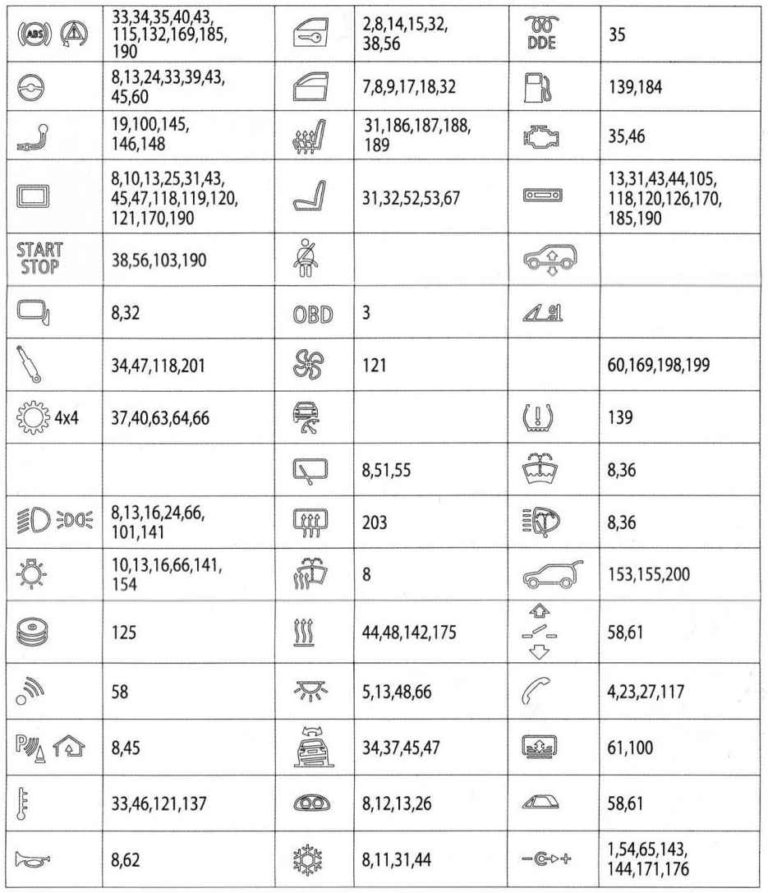

Общая таблица с обозначением предохранителей
За прикуриватель отвечают предохранители 1, 54, 65 , 143, 144, 171, 176. Часть из них находится в багажном отделении.
В данном блоке так же установлены реле сигнала, реле очистителя заднего стекла, реле контакта 30В и некоторые другие.

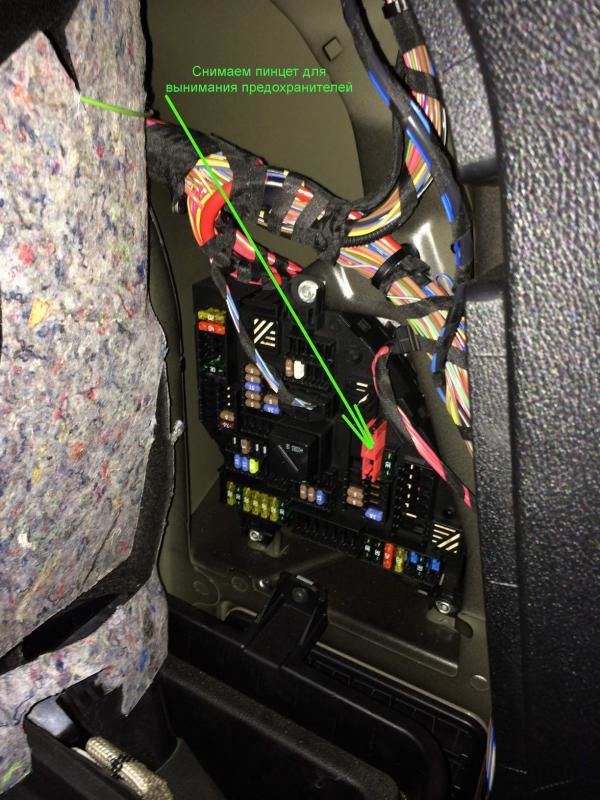

Предохранители в багажнике bmw x3 f25
Крышку боковой обшивки справа надо откинуть и снять звукоизоляцию. Данные о расположении предохранителей находятся на отдельном листе, который должен там находится.

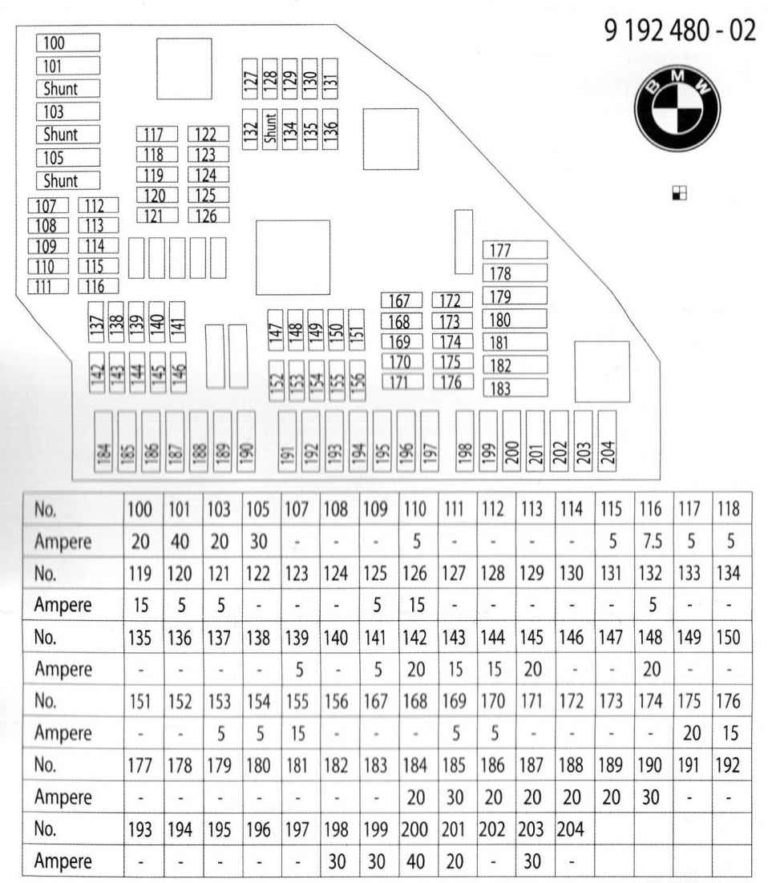

Общая схема элементов блока

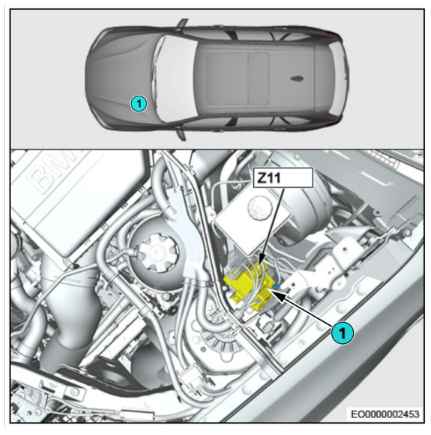

Модуль управления питанием в моторном отсеке
Он располагается под капотом, с левой стороны.

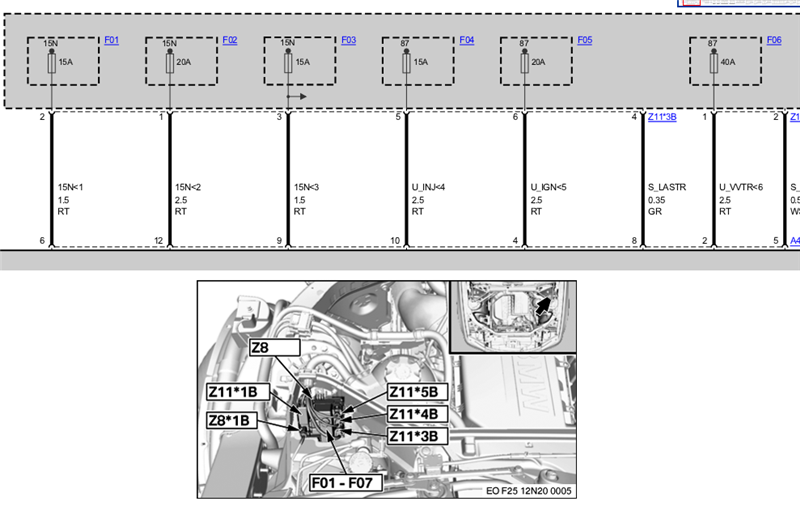

Тут также находятся некоторые реле, например для прицепного оборудования. Вот общая схема.
Дополнительная информация
В этом видео, вы на примере можете посмотреть как поменять предохранитель прикуривателя bmw f25.
Руководство по обслуживанию и эксплуатации
Хотите получить больше информации о бмв х3 ф25 с iDrive? Изучите полное руководство по эксплуатации: «скачать«.
