Предохранители Chevrolet Captiva С100 С140
Шевроле Каптива поступила на рынок в 2006 году под обозначением С100 и выпускалась в 2007, 2008, 2009, 2010 году. После произошел рестайлинг как в дизайне, так и в целом всей платформы и маркировку кузова стала — С140. Обновленный Chevrolet сaptiva выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах. Мы предлагаем ознакомится с информацией о предохранителях и блоках реле Шевроле Каптива с описанием схем на русском языке.
Актуальную схему блоков вы сможете найти с обратной стороны защитной крышки. Сверяйте описание.

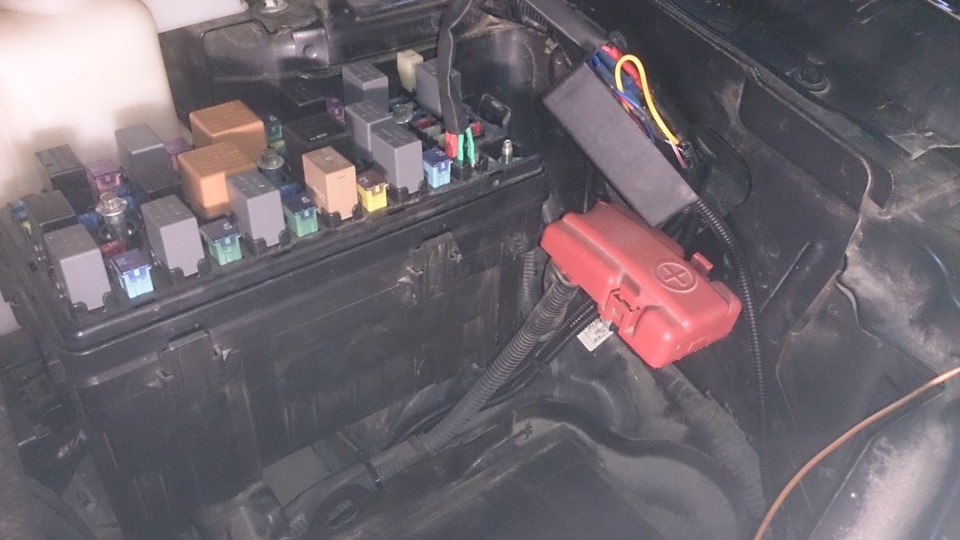

Блок с предохранителями и реле в моторном отсеке
Но находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.

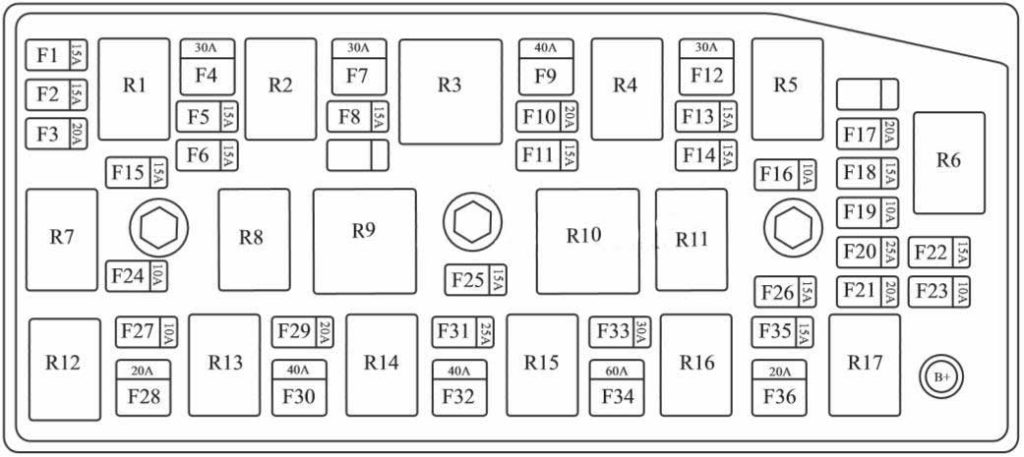

С100
Схема
Описание
| F1 | Управление двигателем |
| F2 | Управление двигателем |
| F3 | Электронный блок управления |
| F4 | Основной вентилятор |
| F5 | Топливо |
| F6 | Полный привод* |
| F7 | Вспомогательное реле |
| F8 | Стоп |
| F9 | Кондиционер воздуха /Зажигание 1 |
| F10 | Люк* |
| F11 | Противоугонная система |
| F12 | Система очистки запотевших окон |
| F13 | Левая фара ближнего света |
| F14 | Правая фара ближнего света |
| F15 | Двигатель 3 |
| F16 | Левосторонние стояночные фонари |
| F17 | Омыватель фар |
| F18 | TCM |
| F19 | Правосторонние стояночные фонари |
| F20 | Резервный |
| F21 | Резервный |
| F22 | Резервный |
| F23 | Резервный |
| F24 | Компонент кондиционера воздуха |
| F25 | Звуковой сигнал |
| F26 | Передние противо — туманные фары |
| F27 | Основной |
| F28 | Стартер |
| F29 | ABS |
| F30 | ABS |
| F31 | Стеклоочиститель |
| F32 | Запуск |
| F33 | Сиденье с электро приводом |
| F34 | Аккумуляторная батарея |
| F35 | Фары дальнего света |
| F36 | Задний очиститель |
| R1 | Вспомогательное реле вентилятора |
| R2 | Реле топливной системы |
| R3 | Реле частоты вращения стеклоочистителей |
| R4 | Реле системы очистки запотевших окон |
| R5 | Верхнее/ нижнее реле |
| R6 | Реле омывателя фар |
| R7 | Основное реле |
| R8 | Основное реле вентилятора |
| R9 | Управляющее реле вентилятора |
| R10 | Реле вентилятора |
| R11 | Реле стояночных фонарей |
| R12 | Реле стартера |
| R13 | Реле кондиционера воздуха |
| R14 | Реле звукового сигнала |
| R15 | Реле стеклоочистителей |
| R16 | Реле противотуманных фар |
| R17 | Реле фар дальнего света |
С140

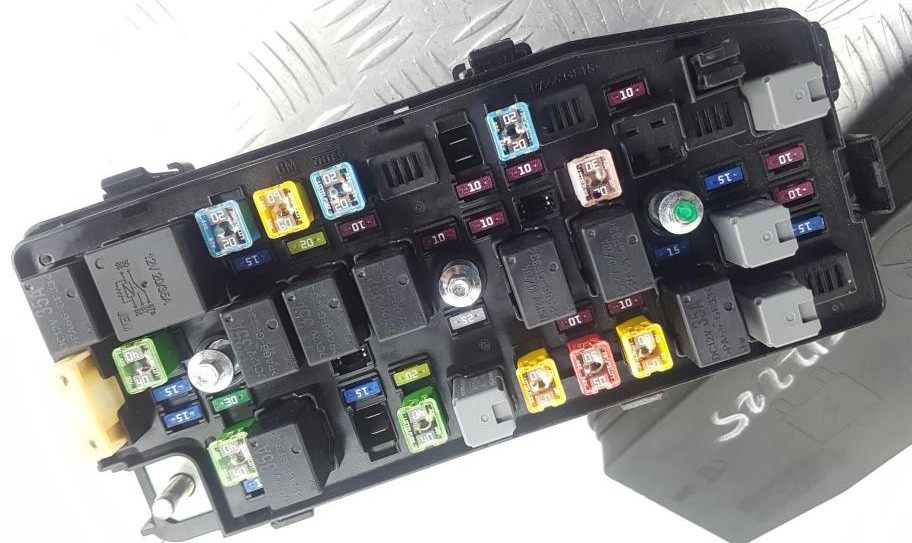

Фотография

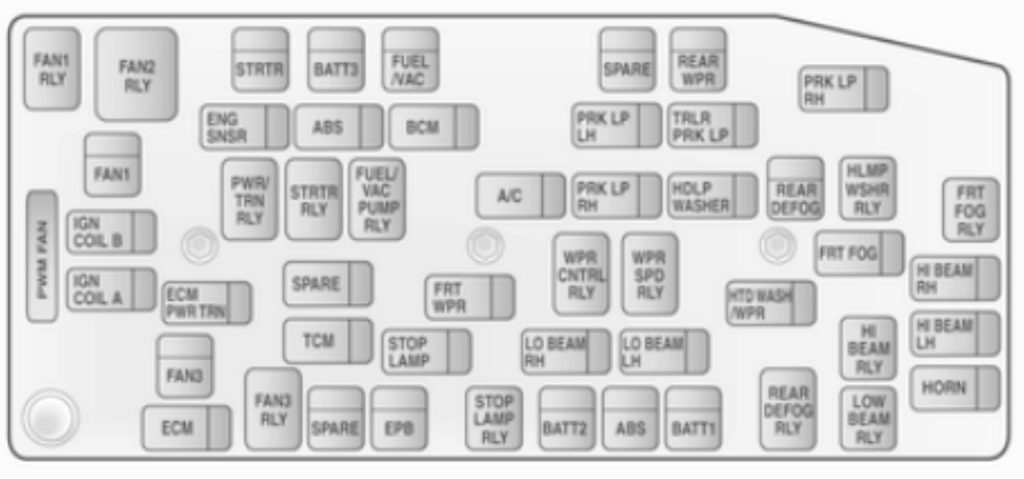

Схема
Перевод обозначения на русский
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |

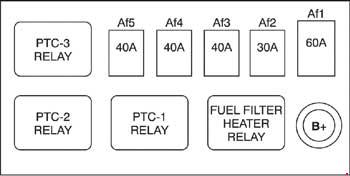

Вспомогательный блок предохранителей в моторном отсеке
Только дизельных моделей. Он находится в центре панели.
Схема
Назначение
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Блок в салоне шевроле каптива
В салоне автомобиля он находится c левой стороны у ног пассажира, закрыт защитной крышкой.

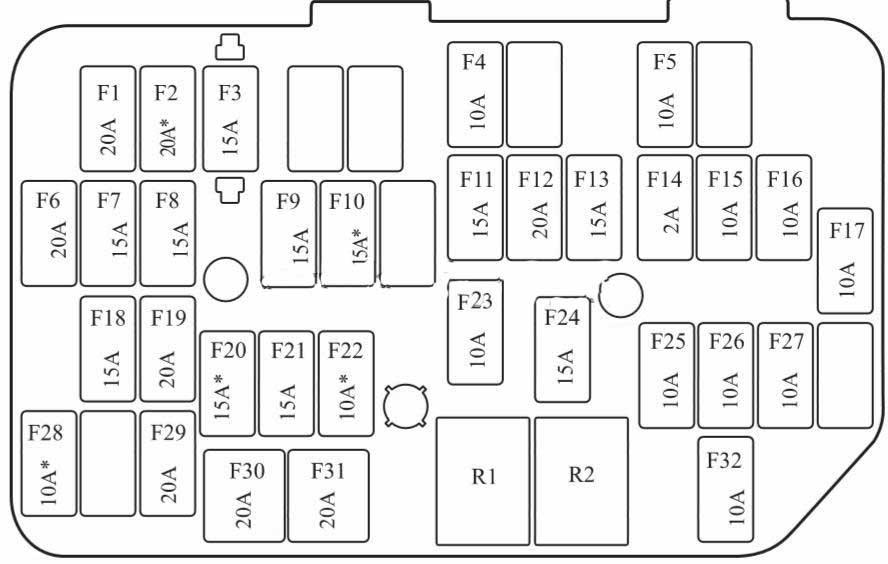

С100
Схема
Описание
| F1 | AP01 / Дополнительная розетка |
| F2 | Подогреватель передних сидений |
| F3 | Аудиосистема |
| F4 | Кондиционер воздуха |
| F5 | Блок управления электронными компонентами кузова |
| F6 | Дверной замок |
| F7 | Указатель поворота правая сторона |
| F8 | Указатель поворота левая сторона |
| F9 | Стоп |
| F10 | Омыватели Фар |
| F11 | Кондиционер |
| F12 | Блок управления электронными компонентами кузова |
| F13 | Блок управления электронными компонентами кузова |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный фонарь |
| F16 | Подушка безопасности (AIR BAG) |
| F17 | Передний омыватель |
| F18 | Замок передних дверей |
| F19 | Дополнительная розетка |
| F20 | Блок управления трансмиссией |
| F21 | Двигатель |
| F22 | Ближний свет |
| F23 | Стеклоподъемник |
| F24 | Нагреватель наружных зеркал |
| F25 | Панель приборов |
| F26 | Зажигание 1 |
| F27 | ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) |
| F28 | Складное зеркало* |
| F29 | Предохранитель прикуривателя chevrolet captiva |
| F30 | Электрический стеклоподъемник со стороны пассажира |
| F31 | Электрический стеклоподъемник со стороны водителя |
| F32 | Часы |
| R1 | Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка |
| R2 | Зажигание: ON/START |
За прикуриватель отвечает предохранитель номер 29.

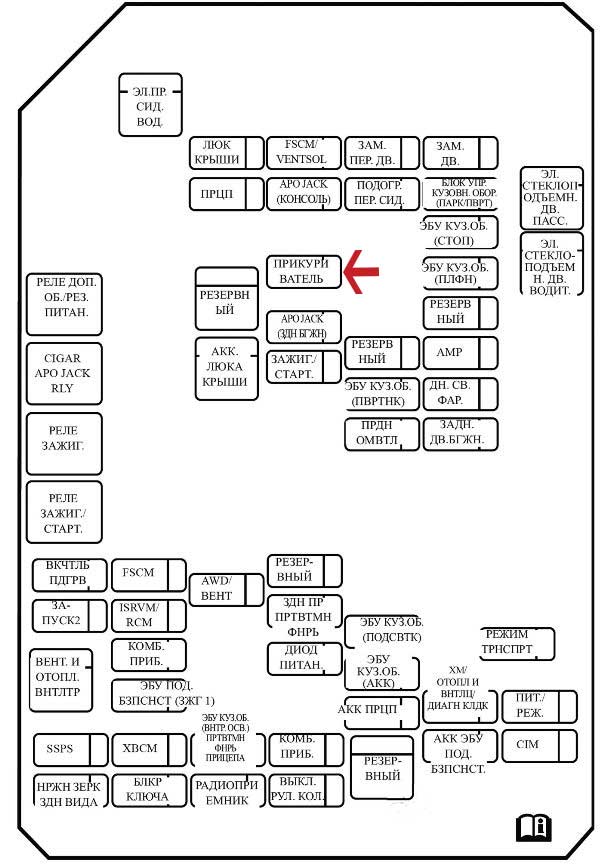

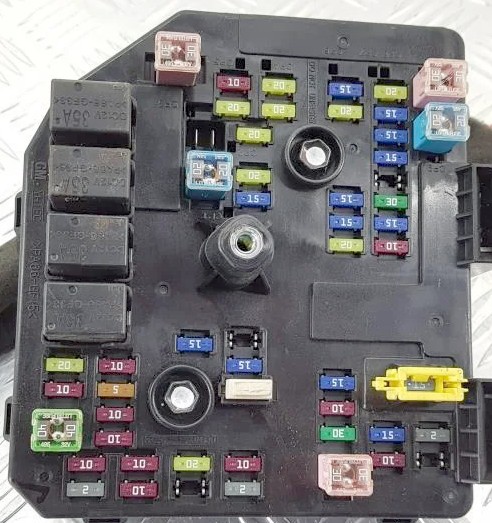

С140
Общая схема с описанием
Дополнительная информация
В данном видео наглядно показана решение проблемы не работающего света фары путем замены реле на автомобиле chevrolet сaptiva.
Руководство по эксплуатации
Не нашли ответ на свой вопрос? Получите больше информации о эксплуатации шевроле каптива изучив инструкцию: «скачать»
