Предохранители Chevrolet Silverado 2007 — 2013
Chevrolet Silverado 2 го поколения выпускался в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году. В данном посте мы представим описание предохранителей и реле Шевроле Сильверадо со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.

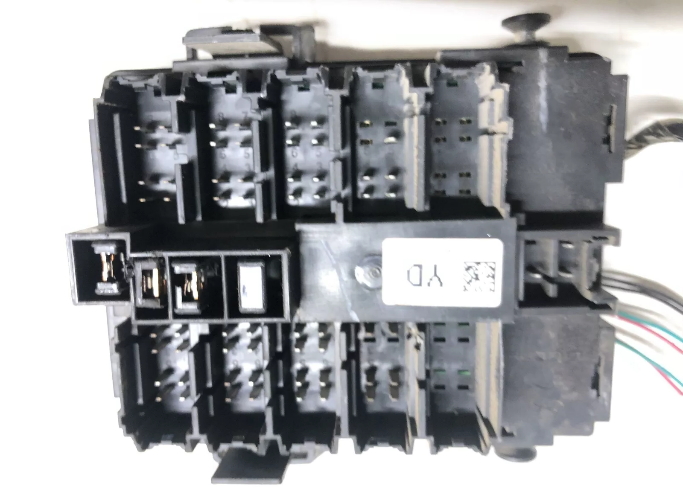

Блок предохранителей в салоне

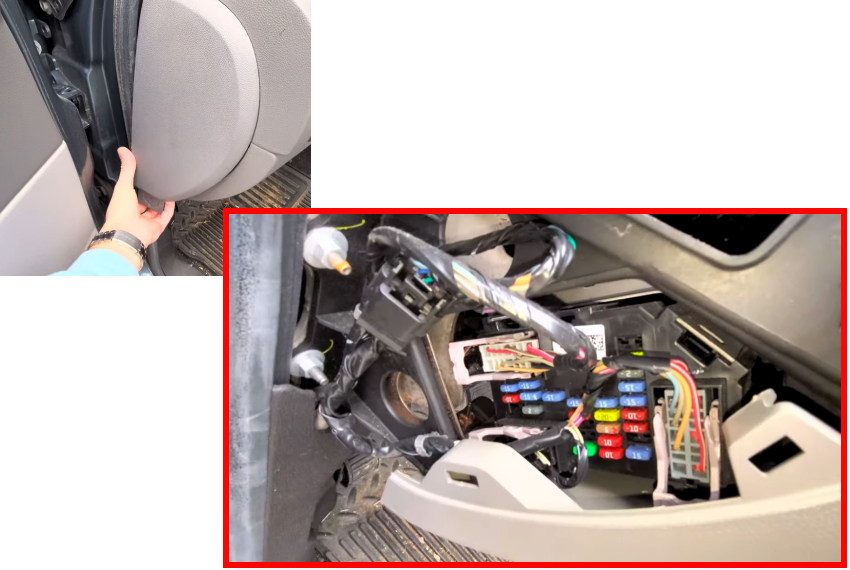

В салоне автомобиля блок с предохранителями расположен в левом торце приборной панели за защитной крышкой.

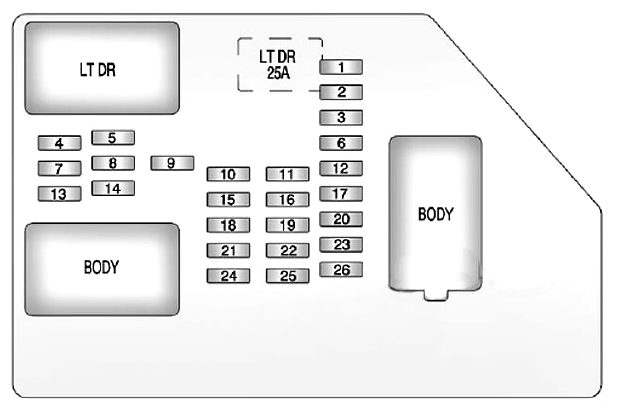

Схема
Описание
| 1 | 20A Задние сиденья |
| 2 | 20A Розетка дополнительного питания (центральная консоль), Розетка дополнительного питания — (отсек центральной консоли), Розетка дополнительного питания (центральное сиденье) |
| 3 | 2A Переключатель управления рулевым колесом в сборе — левый/правый |
| 4 | 15A Переключатель замка двери/стеклоподъемника (водитель) |
| 5 | 15A Внутренние лампы, сигнал поворота со стороны водителя, модуль управления кузовом (BCM) |
| 6 | 15A Модуль управления кузовом (BCM), реле остановки/поворота прицепа (слева) |
| 7 | 10A Задняя подсветка приборной панели, модуль управления кузовом (BCM) |
| 8 | 15A Модуль управления кузовом (BCM), реле остановки/поворота прицепа (справа) |
| 9 | 15A Открыватель двери гаража, выключатель замка двери/стеклоподъемника (пассажир), выключатель маячка на крыше |
| 10 | 15A Замок двери с электроприводом 2 (функция отпирания) |
| 11 | 15A Замок двери с электроприводом 2 (функция блокировки) |
| 12 | 15A Стоп-сигналы, стоп-сигнал в центре, модуль управления кузовом (BCM), модуль управления кузовом (BCM) |
| 13 | 30A Органы управления задним климатом |
| 14 | 2A Переключатель наружного зеркала заднего вида |
| 15 | 10A Модуль управления кузовом (BCM) |
| 16 | 20A Розетка дополнительного питания (центральная консоль), Розетка дополнительного питания — (отсек центральной консоли), Розетка дополнительного питания — (I/P 2) |
| 17 | 10A Внутренние лампы, модуль управления кузовом (BCM) |
| 18 | 15A Разблокировка: Защелка двери — левая задняя/правая задняя (Crew Cab) |
| 19 | 5A Видеодисплей, развлечения на заднем сиденье |
| 20 | 10A Модуль управления датчиком заднего объекта (ультразвуковая система помощи при парковке задним ходом) |
| 21 | 15A Блокировка: Защелка двери — левая задняя/правая задняя (Crew Cab) |
| 22 | 10A Модуль интерфейса связи с автомобилем (VCIM) / информационный центр водителя (DIC) |
| 23 | — |
| 24 | 30A Модуль управления климатом сидений |
| 25 | 10A Модуль сидений с памятью, приемник замка двери с дистанционным управлением |
| 26 | 15A Электропривод замка двери водителя (функция разблокировки) |
| CB1 | 25A Переключатель стеклоподъемника замка двери (водитель), переключатель стеклоподъемника (водитель), переключатель стеклоподъемника (левый задний) |
| Реле (не обслуживаемое) | |
| R1 | Печатная плата блокировки (защелка двери — водитель/пассажир, защелка двери — левая задняя/правая задняя (Crew Cab)) |
| R2 | Печатная плата блокировки/разблокировки (дверная защелка — левая задняя/правая задняя (Crew Cab)) |
| R3 | Разблокировка печатной платы (Замок двери — водитель/пассажир, Замок двери — левая задняя/правая задняя (Crew Cab)) |
За работу прикуривателя отвечают предохранители под номерами 2 и 16 на 20А.
Под панелью приборов, слева от рулевой колонки, устанавливается ещё один блок с предохранителями. Выглядеть он будет примерно вот так:

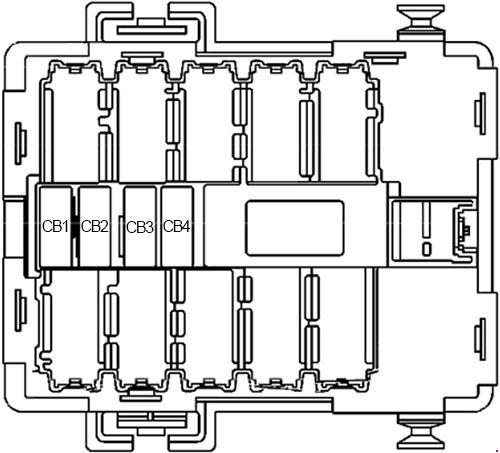

Схема
Обозначение
- CB1 25 Электрическое окно со стороны пассажира
- CB2 25 Сиденье пассажира
- CB3 25 Водительское сиденье
- CB4 25 Заднее раздвижное окно
Блок предохранителей под капотом
Под капотом автомобиля основной блок с предохранителями и реле находится с левой моторного отсека и закрыт защитной крышкой.

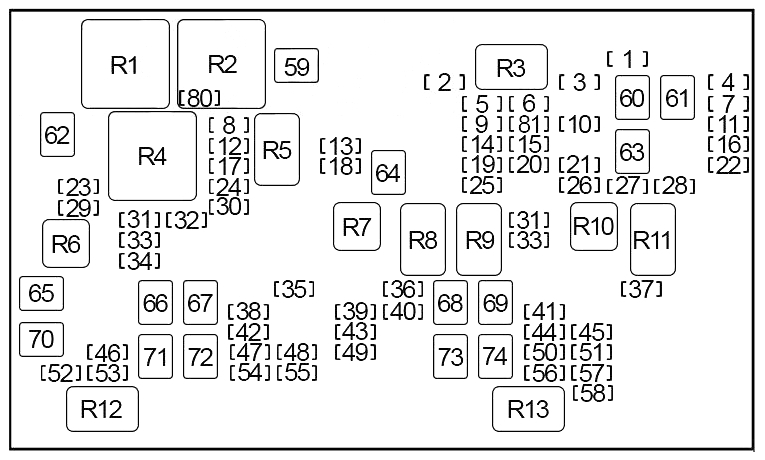

Схема
Назначение
| 1 | 10A Бензин: Правый фонарь стоп/ поворота прицепа (проводка прицепа), вспомогательный модуль управления кузовом (XBCM) |
| 2 | — |
| 3 | — |
| 4 | 10A Левый фонарь стоп-сигнала/поворота прицепа (проводка прицепа), вспомогательный модуль управления кузовом (XBCM) |
| 5 | 15A Дизель: Датчик массового расхода воздуха (MAF)/датчик температуры впускного воздуха (IAT) |
| 15A Бензин: Центральный последовательный впрыск топлива (Central SFI) (4,3 л), электромагнитный клапан продувки канистры испарителей (EVAP) (4,8 л/5,3 л/6,0 л/6. 2L), Датчик массового расхода воздуха (MAF)/датчик температуры впускного воздуха (IAT) (4.8L/5.3L/6.0L/6.2L), Масляный коллектор подъемника клапанов (VLOM) в сборе (5.3L/6.0L/6.2L), Реле вентилятора охлаждения (низкая скорость) (HP2) | |
| 6 | 15A Бензин: Модуль управления двигателем (ECM), электромагнитный клапан очистки канистры отработавших газов (EVAP) (4.3L), датчик массового расхода воздуха (MAF)/датчик температуры впускного воздуха (IAT) (4.3L) |
| 7 | 10A Дизель: Правый фонарь стоп/поворота прицепа (проводка прицепа), вспомогательный модуль управления кузовом (XBCM) |
| 15A Бензин: Встроенный модуль управления тормозами прицепа | |
| 8 | 15A Насос жидкости омывателя лобового стекла |
| 9 | 15A Дизель (’07-’11): Модуль управления свечами накаливания (GPCM), подогреватель топлива |
| 10A Бензин: Датчики кислорода с подогревом | |
| 10 | 25A Электронный модуль управления тормозами (EBCM) |
| 11 | 10A Проводка прицепа, сигнализация заднего хода |
| 12 | 20A Фара (левый ближний свет) |
| 13 | 10A Модуль управления двигателем (ECM) |
| 14 | 20A Бензин: Топливная форсунка (2, 4, 6, 8), катушка зажигания (2, 4, 6, 8) |
| 25A Дизель (’07-’10): Модуль управления двигателем (ECM) | |
| 30A Дизель (’11-’13): Модуль управления двигателем (ECM) | |
| 15 | 15A Бензин: Модуль управления трансмиссией (TCM), электромагнитный клапан системы удаления паров (EVAP), автоматическая трансмиссия |
| 15A Дизель: Модуль управления трансмиссией (TCM), привод переднего ведущего моста, модуль управления свечами накаливания (’12-’13) | |
| 16 | 10A Задние фонари |
| 17 | 20A Фара (правый ближний свет) |
| 18 | 10A Муфта компрессора кондиционера |
| 19 | 10A Бензин: Датчики кислорода с подогревом |
| 15A Дизельное топливо: Модуль управления двигателем (ECM), модуль датчиков редуктора | |
| 20 | 15A Бензин: Модуль управления трансмиссией (TCM), электромагнитный клапан 1-2 переключения передач (SS), электромагнитный клапан 2-3 переключения передач (SS), электромагнитный клапан 3-2 переключения передач (SS), электромагнитный клапан муфты гидротрансформатора (TCC), электромагнитный клапан широтно-импульсной модуляции муфты гидротрансформатора (TCC PWM), датчик входной скорости (ISS), привод переднего ведущего моста, автоматическая коробка передач, модуль инвертора генератора приводного двигателя |
| 21 | 20A ’07-’10: Топливный насос и датчик расхода топлива в сборе — передний, топливный насос |
| 25A ’11-’13: Топливный насос и датчик в сборе — передний, топливный насос | |
| 22 | 20A Бензин: Модуль управления топливной системой (FSCM) (кроме 4,3 л) |
| 15A Дизель: интегрированный модуль управления тормозами прицепа | |
| 23 | — |
| 24 | — |
| 25 | 20A Бензин (кроме 4,3 л): Топливная форсунка (1, 3, 5, 7), катушка зажигания (1, 3, 5, 7) |
| 20A Бензин (4,3 л): Модуль управления зажиганием (ICM) | |
| 26 | 15A Проводка прицепа |
| 27 | 15A Номерной фонарь (левый), маркерный фонарь (левый), фонарь парковки/сигнала поворота (левый), фонарь заднего хода/стоп-сигнала и сигнала поворота (левый), габаритные фонари (левые), фонари разметки крыши |
| 28 | 15A Маркерная лампа (справа), лампа сигнала парковки/поворота (справа), лампа заднего хода/стоп-сигнала и сигнала поворота (справа), лицензионная лампа (справа), габаритные огни (справа), маркерная лампа (дверь багажника) |
| 29 | 15A Передние противотуманные фары |
| 30 | 15A Сирена |
| 31 | 10A Фара (правый дальний свет) |
| 32 | 15A Предохранитель: «34» |
| 33 | 10A Фара (левый дальний свет) |
| 34 | 15A Предохранитель: «12», »17» |
| 35 | 30A Модуль люка, реле маяка на крыше |
| 36 | 2A Выключатель зажигания, модуль противоугонной системы (TDM) |
| 37 | 25A Реле печатной платы управления стеклоочистителями |
| 38 | 30A Реле аварийного фонаря на крыше |
| 39 | 15A Реле печатной платы PARK ENABLE, реле печатной платы ELECTRONIC ADJUSTABLE PEDALS |
| 40 | 10A Модуль управления системой отопления, вентиляции и кондиционирования воздуха |
| 41 | 10A Модуль обнаружения и диагностики надувных удерживающих устройств (SDM), индикатор включения/выключения надувных подушек безопасности пассажира, переключатель отключения модуля надувных удерживающих устройств I/P |
| 42 | 30A Аудио усилитель |
| 43 | 15A Цифровой радиоприемник, радио, управление аудиосистемой задних сидений (RSA), модуль звонка |
| 44 | 10A Вспомогательный модуль управления кузовом (XBCM), выключатель стоп-сигналов, модуль управления переключением раздаточной коробки, модуль управления тормозами прицепа, модуль последовательного шлюза данных (SDG) |
| 45 | 15A — |
| 46 | 15A Модуль системы присутствия пассажира в надувном удерживающем устройстве (PPS), модуль датчиков и диагностики надувного удерживающего устройства (SDM), датчик опрокидывания надувного удерживающего устройства (ASF) |
| 47 | — |
| 48 | 10A Модуль управления кузовом (BCM), комбинация приборов (IPC) |
| 49 | 15A Вспомогательный модуль управления кузовом (XBCM), реле отбора мощности (PTO), реле запуска (TP2), контрольная лампа безопасности, датчик наклона транспортного средства, датчик удара транспортного средства |
| 50 | 10A Панель приборов (IPC), внутреннее зеркало заднего вида (ISRVM), модуль управления подогревом рулевого колеса |
| 51 | 15A Центральный высоко расположенный стоп-сигнал (CHMSL) |
| 52 | 30A Размораживатель заднего стекла |
| 53 | 15A Наружные зеркала заднего вида (обогрев) |
| 54 | 15A Вспомогательный модуль управления кузовом (XBCM), индикаторная лампа безопасности, датчик наклона автомобиля, датчик удара автомобиля |
| 55 | 20A Розетка питания аксессуаров (I/P 1), разъем канала передачи данных (DLC) |
| 56 | 10A — |
| 57 | 10A Приводы температуры воздуха, привод режима, привод рециркуляции |
| 58 | 15A Модуль управления двигателем (ECM), реле топливного насоса (вторичное), модуль управления подачей топливного насоса (кроме 4,3 л), электронный модуль управления тормозами (EBCM), модуль управления топливной системой (дизель) |
| 59 | 40A Бензин: Реле вентилятора охлаждения (низкая скорость) |
| 60 | 40A — |
| 61 | 60A Электронный модуль управления тормозами (EBCM) |
| 62 | 40A Бензин: Реле вентилятора охлаждения (высокая скорость) |
| 63 | 40A Электронный модуль управления тормозами (EBCM) |
| 64 | 40A Стартер |
| 65 | 30A Провод тупого разрыва, встроенное управление тормозами прицепа |
| 66 | 60A Блок предохранителей |
| 67 | 30A |
| 68 | 60A Нагреватель растворителя омывателя лобового стекла |
| 69 | 30A Модуль управления переключением раздаточной коробки, двигатель энкодера раздаточной коробки |
| 70 | 40A Проводка прицепа |
| 71 | 60A Автоматический выключатель DRIVER SEAT 2, Автоматический выключатель PASS SEAT 1, Автоматический выключатель PWR REAR WNDW, Автоматический выключатель RT DOORS |
| 72 | 40A Модуль управления двигателем обдува |
| 73 | 30A |
| 74 | 60A Блок предохранителей |
| 80 | 10A Дизель: Реле вентилятора охлаждения |
| 81 | 15A Дизель: Модуль управления трансмиссией (TCM) |
| Реле | |
| R1 | Бензин: Вентилятор охлаждения (высокая скорость) |
| R2 | Бензин: Вентилятор охлаждения (низкая скорость) |
| R3 | — |
| R4 | Бензин: Управление вентилятором охлаждения |
| Дизель: Вентилятор охлаждения | |
| R5 | Фара (ближний свет) |
| R6 | Передние противотуманные фары |
| R7 | Компрессор кондиционера |
| R8 | Стартер |
| R9 | Модуль управления силовым агрегатом |
| R10 | Топливный насос |
| R11 | Стояночные огни |
| R12 | Размораживатель заднего стекла |
| R13 | Зажигание |
| Реле без возможности обслуживания | |
| R14 | Лампы заднего хода |
| R15 | Центральный высоко расположенный стоп-сигнал |
| R16 | Дневные ходовые огни |
| R17 | Насос омывающей жидкости (передний) |
| R18 | Фара (дальний свет) |
| R19 | Сирена |
| R20 | Отпирание подъемной двери |
| R21 | Блокировка дверей с электроприводом |
| R22 | Разблокировка двери с электроприводом |
| R23 | Насос жидкости омывателя (задний) |
| R24 | Левый стоп-сигнал прицепа |
| R25 | Правый стоп-сигнал прицепа |
| R26 | Мотор стеклоочистителя (управление) |
| R27 | Мотор стеклоочистителя ветрового стекла (скорость) |
В гибридных версиях устанавливается ещё один блок с предохранителями.

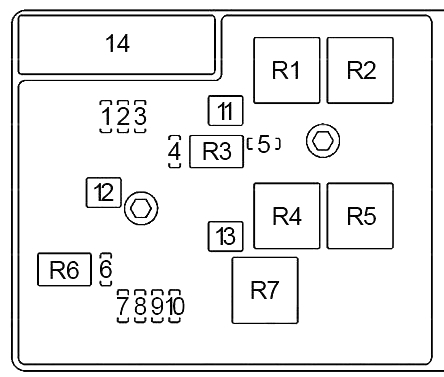

Схема
Расшифровка
| 1 | 25A |
| 2 | 15A Реле вентилятора вентилятора генераторной батареи |
| 3 | 15A Компрессор кондиционера |
| 4 | 10A Насос охлаждающей жидкости отопителя |
| 5 | — |
| 6 | 15A Модуль управления генератором Насос охлаждающей жидкости — левый/правый |
| 7 | 15A Модуль управления двигателем электронного усилителя руля |
| 8 | 15A Модуль инвертора питания генератора приводного двигателя |
| 9 | 15A Модуль инвертора питания генератора приводного двигателя |
| 10 | 15A Модуль управления батареей генератора приводного двигателя, модуль шлюза последовательных данных (SDG) |
| 11 | 40A Реле вентилятора низкая скорость, реле FAN MID 1 |
| 12 | 60A Модуль управления насосом вспомогательной трансмиссии |
| 13 | 40A Реле вентилятора высокая скорость, реле FAN MID 2 |
| 14 | 200A Главный |
| Реле | |
| R1 | Вентилятор охлаждения — левый |
| R2 | Резистор вентилятора охлаждения двигателя — левый |
| R3 | Насос охлаждающей жидкости отопителя |
| R4 | Вентилятор охлаждения — правый |
| R5 | Вентилятор охлаждения — правый |
| R6 | Модуль управления генератором Насос охлаждающей жидкости — левый/правый |
| R7 | Вентилятор охлаждения — левый |
