Предохранители Citroen Nemo (2007 — 2018)
Ситроен Немо поставлялся на рынок в 3 вариантах: грузовом, грузо-пассажирском и пассажирском (под названием Nemo Multispace ). Производился в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. Мы предлагаем ознакомится с информацией о предохранителях и реле Citroen Nemo: места расположения блоков, описание схем, назначение. Отдельно упомянем предохранители отвечающие за прикуриватели и розетки.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок под капотом

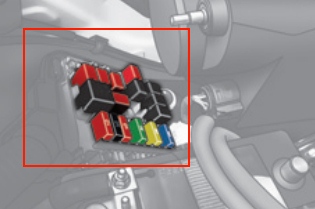

Блок предохранителей и реле в моторном отсеке расположен в передней части подкапотного пространства. Чтобы добраться к блоку надо отсоединить колодку разъема от передней левой фары и только потом переходить к фиксаторам крышки.

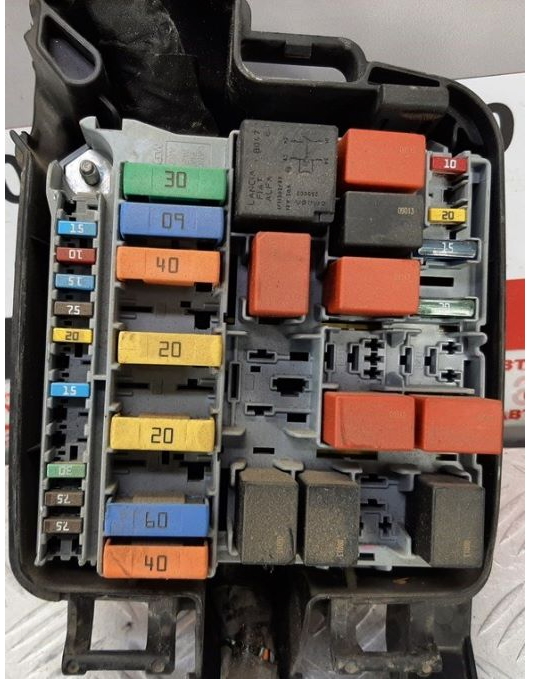

Фото пример

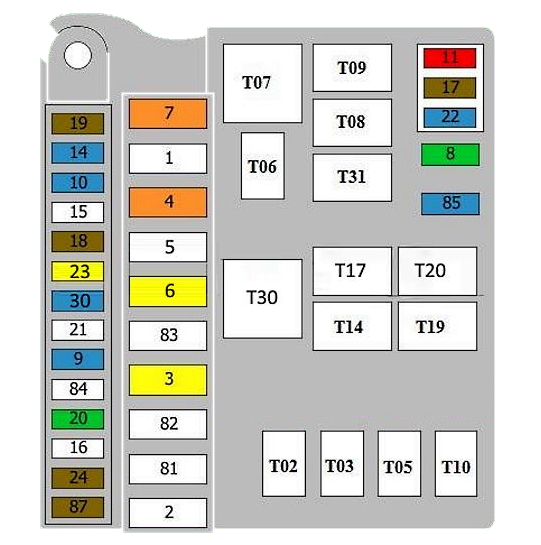

Схема
Описание
| 1 | 60А Подача в интерфейс встроенных систем |
| 2 | Нет |
| 3 | 20А Стартер |
| Поставка | |
| 4 | 40А Насос ABS |
| 5 | Нет |
| 6 | 20А Односкоростной охлаждающий вентилятор |
| 7 | 40А Вентилятор охлаждения, высокая скорость |
| 8 | 30А Кондиционер |
| 9 | 15А трейлер |
| или отсутствует | |
| 10 | 15А Гудок |
| 11 | 10А Блок управления двигателем |
| 14 | 15А Фары |
| 15 | Нет |
| 16 | Нет |
| 17 | 7,5А Топливный фильтр |
| или — | |
| 18 | 7,5А Главное реле |
| 19 | 7,5А Компрессор кондиционера |
| 20 | 30А Подогрев заднего стекла |
| Зеркала с подогревом | |
| 21 | Нет |
| 22 | 15А Инжекционный насос |
| или — | |
| 23 | 20А Блок предохранителей и реле в моторном отсеке |
| 24 | 7,5А Блок управления ABS |
| 30 | 15А Противотуманные фары |
| 81 | 60А Блок управления подогревом |
| или не используется | |
| 82 | Нет |
| 84 | Нет |
| 85 | 15А Прикуриватель и Розетка 12В |
| Сиденья с подогревом | |
| 87 | 7,5А Фонари заднего хода |
| Датчик воды в топливе | |
| T02 | Реле дальнего света |
| T03 | Реле сигнала |
| T05 | Реле компрессора кондиционера |
| T06 | Реле вентилятора охлаждения |
| T07 | Двухскоростной охлаждающий вентилятор |
| T08 | Двигатель вентилятора кондиционера |
| T09 | Блок управления двигателем, главное реле |
| T10 | Реле бензонасоса |
| Дополнительное реле, топливный насос | |
| T14 | Реле противотуманных фар |
| T17 | Нет |
| T19 | Реле обогреваемого заднего ветрового стекла |
| Зеркало с подогревом | |
| T20 | Реле блокировки стартера |
| T30 | Нет |
| T31 | Розетка |
| Осветительные приборы | |
| Реле, подогрев сидений |
За работу прикуривателя отвечает предохранитель номер 85, а так же предохранители в блоке в салоне автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями расположен в нижней части панели приборов. Для доступа к блоку предохранителей, необходимо извлечь два винта при помощи ключа зажигания и опустить блок.

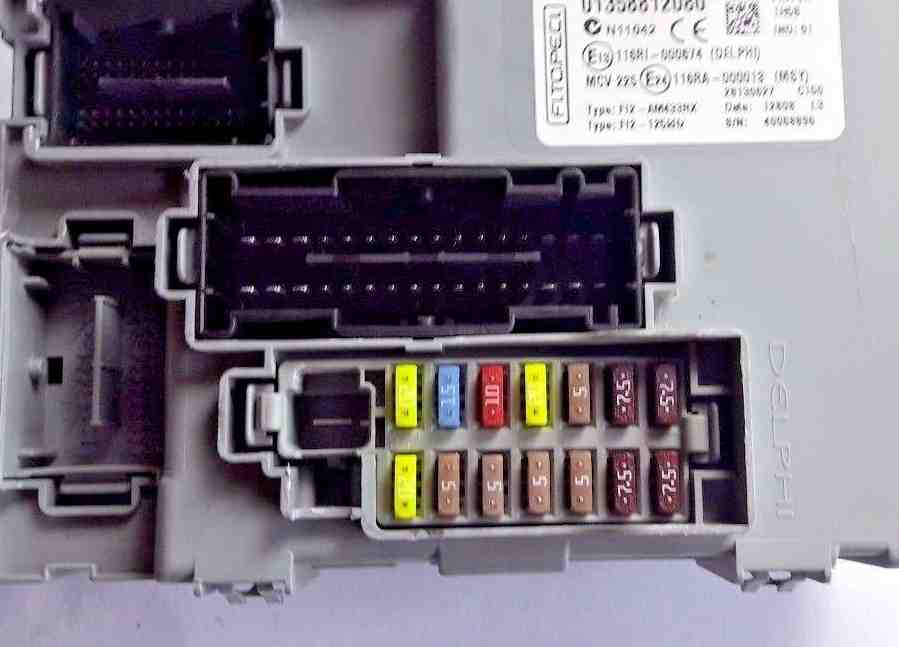

Выглядеть он будет примерно так.

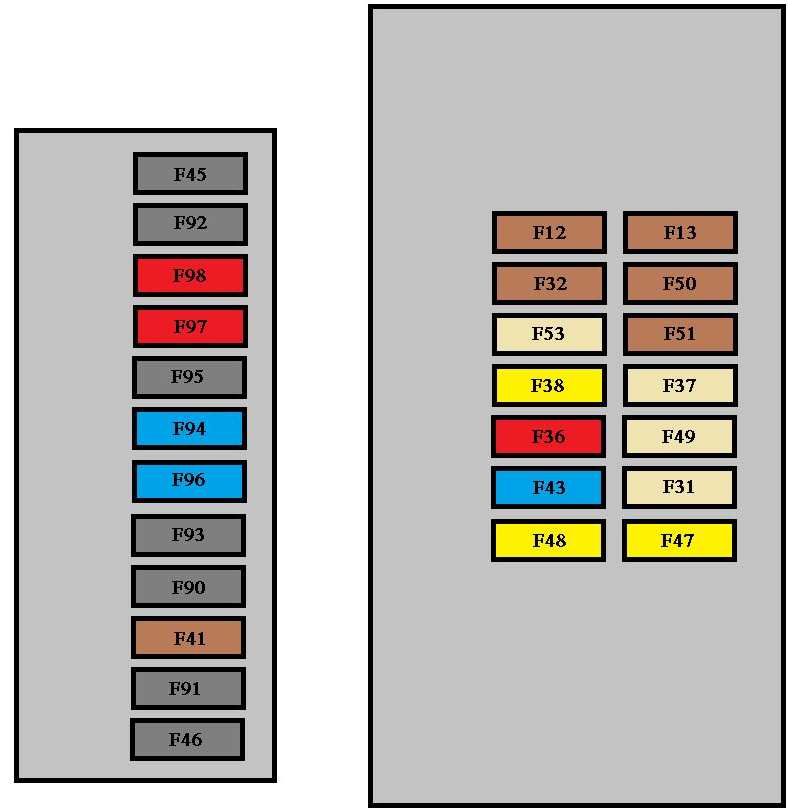

Схема
Назначение
- F12 7,5 A Правая фара ближнего света.
- F13 7,5 A Левая фара ближнего света, корректор фар.
- F31 5 A Выключатель питания ЭБУ двигателя.
- F32 7,5 A Головное освещение, передний плафон, включение заднего плафона.
- F36 10 A Автомагнитола, цепь мобильного телефона, панель управления кондиционером, диагностический разъем EOBD.
- F37 5 A Стоп-сигнал, комбинация приборов.
- F38 20 A Дверные замки.
- F43 15 A Насос стеклоомывателя.
- F47 20 A Стеклоподъемник двери водителя.
- F48 20 A Стеклоподъемник двери пассажира.
- F49 5 A ЭБУ парктроника, выключатель задних световых приборов, наружные зеркала заднего вида, датчик контроля пространства салона.
- F50 7,5 A ЭБУ системы подушек безопасности.
- F51 7,5 A Контактор стоп-сигнала, контактор педали сцепления, панель управления наружными зеркалами заднего вида, система Bluetooth.
- F53 5 A Комбинация приборов, задние противотуманные фонари.
- F41 7,5 A Обогрев наружных зеркал заднего вида.
- F94 15 A Прикуриватель.
- F96 15 A Розетка 12 В.
- F97 10 A Подогрев сиденья водителя.
- F98 10 A Подогрев сиденья пассажира.
За прикуриватель и розетку отвечает предохранители номер 94 и 96 на 15А.
Есть что добавить — пишите в комментарии.
