Предохранители Ford Escape 4G, схема, где находятся

Ford Escape 4 го поколения выпускался в 2020, 2021, 2022, 2023, 2024, 2025, 2026 году. За это время модель получила обновление. В данном посте вы сможете найти описание предохранителей и реле Форд Эскейп 4 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранители отвечающий за прикуриватель и розетки питания.

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.

Блок в салоне

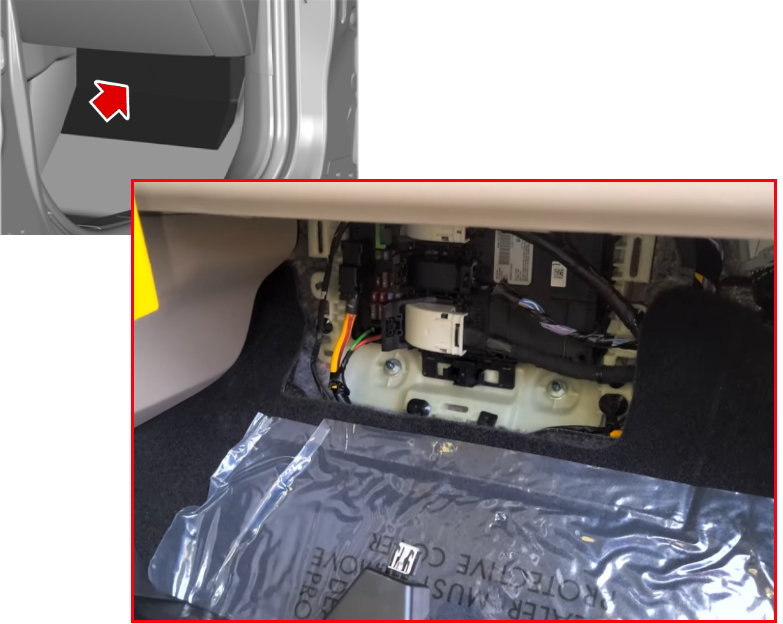

В салоне автомобиля блок с предохранителями находится под панелью приборов, со стороны пассажира за защитной крышкой.

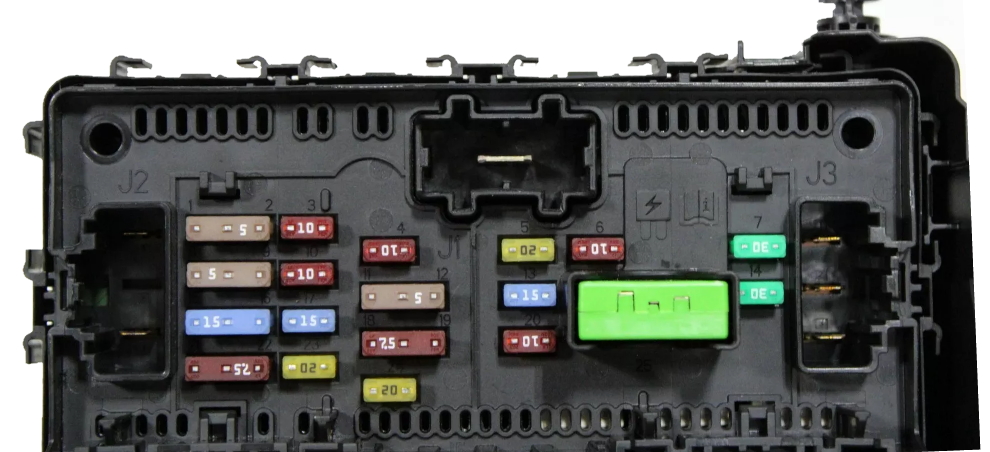

Фото пример

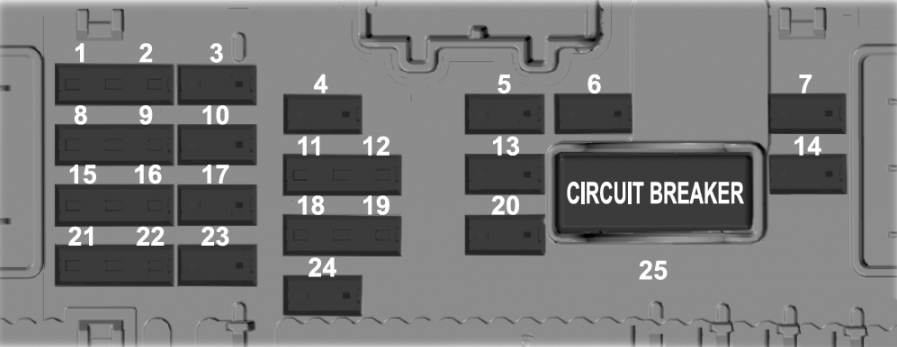

Схема

Описание

1	Не используется (запасной).
2	Не используется (запасной).
3	Не используется (запасной).
4	10A Замок зажигания.
5	20A Блокировка. Разблокировка.
6	10A Люк. Преобразователь постоянного тока.
7	30A Модуль пассажирской двери.
8	5A Модуль управления парковочным ассистентом.
9	5A Электро хроматическое зеркало. Модуль обработки изображений A.
10	10A Расширенный модуль питания.
11	5A Электропривод подъемной двери. Модуль активации подъемной двери без помощи рук. Модуль блока управления телематикой.
12	5A Модуль проекционного дисплея. Переключатель бесключевой клавиатуры.
13	15A Замок водительской двери.
14	30A Модуль водительской двери.
15	15A Расширенный модуль питания.
16	15A Не используется (запасной).
17	15A SYNC. Модуль приемопередатчика. Интегрированная панель управления.
18	7,5A Модуль беспроводной зарядки аксессуаров.
19	7,5A Блок переключателей фар.
20	10A Не используется (запасной).
21	7,5A Климат-контроль. Модуль E-shifter.
22	7,5A Комбинация приборов. Модуль шлюза. Модуль управления рулевой колонкой.
23	20A Аудиоблок.
24	20A Не используется (запасной).
25	30A Электрические стеклоподъемники. Наружные зеркала.

Блок под капотом

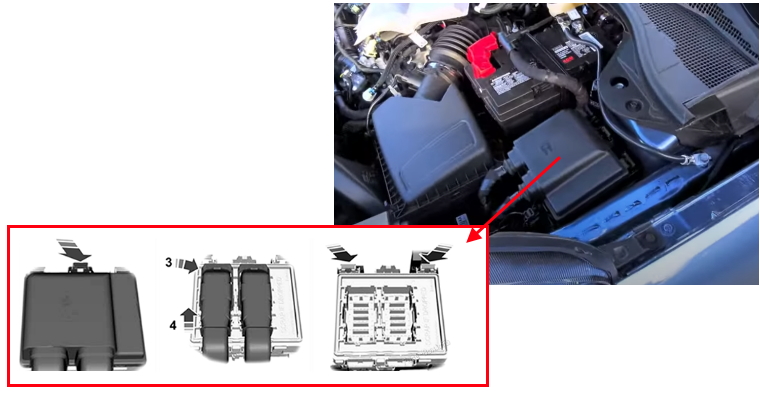

Под капотом автомобиля блок с предохранителями расположен с левой стороны, рядом с аккумуляторной батареей.

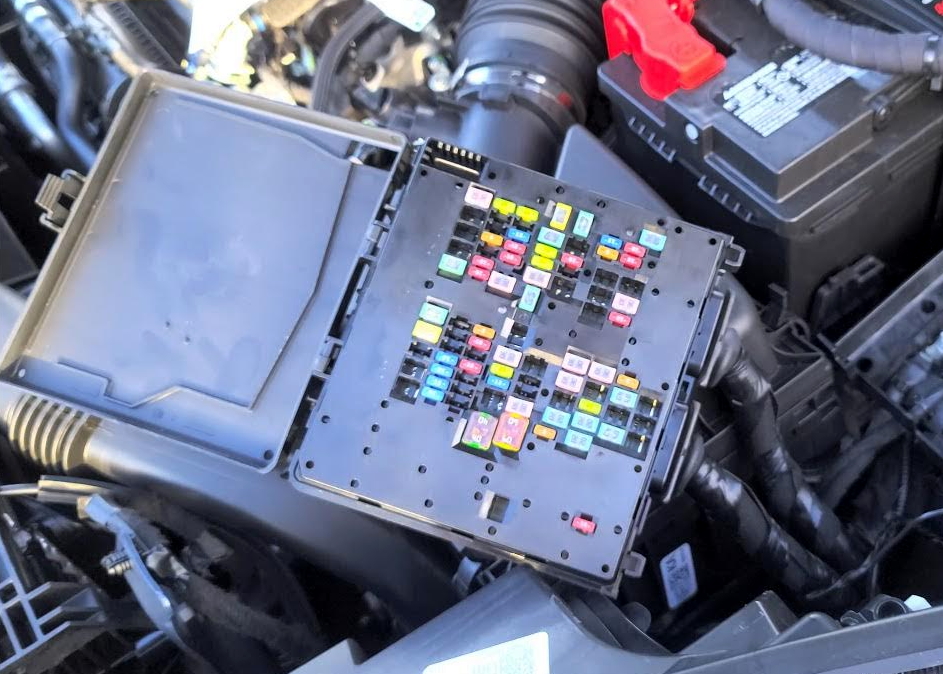

Фотография

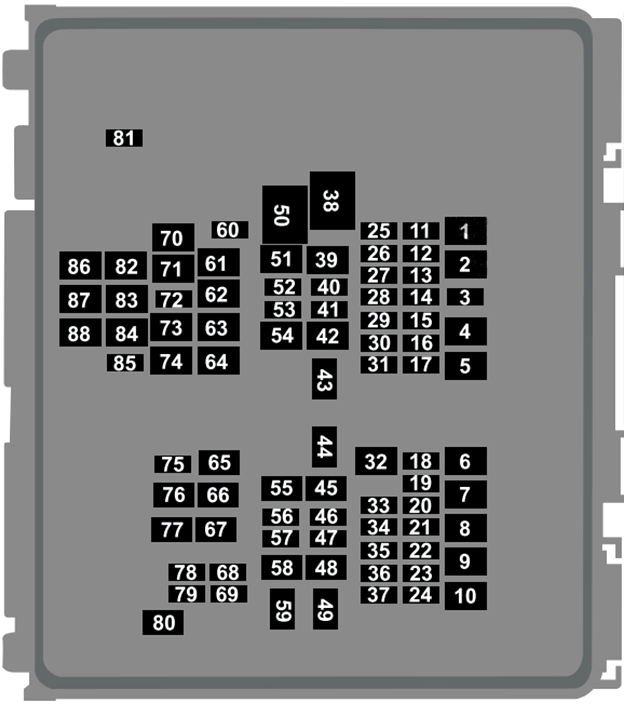

Схема

Назначение

1	Не используется.
2	Не используется.
3	Не используется.
4	60A Дополнительный отопитель (бензин).
5	40A Дополнительный отопитель (бензин).
6	40A Дополнительный отопитель (бензин).
7	Не используется.
8	Не используется.
9	Не используется.
10	30A Стартер.
11	15A Модуль управления трансмиссией.
12	15A Модуль управления трансмиссией.
13	15A Модуль управления трансмиссией.
14	15A Модуль управления трансмиссией.
15	Не используется.
16	Не используется.
17	Не используется.
18	10A Модуль управления трансмиссией.
19	10A Модуль антиблокировочной тормозной системы.
20	Не используется.
21	5A Адаптивный круиз-контроль.
22	5A Электронный модуль управления аккумулятором (гибрид).
23	5A Кольцо подсветки зарядного порта (гибрид).
24	20A Усилитель.
25	Не используется.
26	Не используется.
27	Не используется.
28	10A Выключатель тормоза.
29	5A Модуль управления трансмиссией (гибрид).
30	10A Электронный контроль устойчивости (бензин).
30	Масляный насос трансмиссии (гибрид).
31	5A Электронный усилитель рулевого управления.
32	30A Модуль управления кузовом.
33	10A Передняя камера парковочного ассистента.
	Камера заднего вида.
	Система информации о слепых зонах.
	Привод переключения передач (2020).
	Адаптивный круиз-контроль (2021–2022).
34	10A Регулировка фар.
35	15A Подогрев руля.
36	10A Модуль управления трансмиссией (гибрид).
37	20A Звуковой сигнал.
38	40A Электродвигатель вентилятора.
39	Не используется.
40	15A Подогрев парковочных дворников.
41	20A Усилитель.
42	30A Электропривод сиденья водителя.
43	50A Электрический водяной насос (гибрид).
44	40A Модуль буксировки прицепа.
45	30A Электропривод сиденья пассажира.
46	20A 2020: Насос трансмиссионного масла.
47	20A Подогрев сидений.
48	40A Клапаны управления антиблокировочной системой тормозов.
49	60A Насос управления антиблокировочной системой тормозов.
50	60A Вентилятор охлаждения.
51	30A Люк.
52	5A Преобразователь постоянного тока (гибрид).
53	10A Модуль управления зарядом аккумулятора (гибрид).
54	Не используется.
55	Не используется.
56	Не используется.
57	10A Разъем канала передачи данных.
58	40A Вспомогательный распределительный блок питания (гибрид).
59	40A Модуль управления кузовом.
60	5A Интеллектуальное зарядное устройство USB.
61	20A Задняя розетка для груза.
62	Не используется.
63	Не используется.
64	30A Электропривод подъемной двери.
65	Не используется.
66	Не используется.
67	Не используется.
68	5A Датчик массового расхода воздуха и температуры всасываемого воздуха (бензин).
69	15A Форсунки для подачи топлива.
70	20A Гнездо питания на задней консоли.
71	20A Гнездо питания на медиа-корзине.
72	20A Задний стеклоочиститель.
73	Не используется.
74	30A Электродвигатель стеклоочистителя.
75	10A Подогрев наружных зеркал.
76	30A Подогрев подсветки.
77	Не используется.
78	10A Кондиционер голландский.
79	10A Омыватель фар.
80	20A Топливный насос.
81	10A Насос омывателя заднего стекла.
82	40A Инвертор мощности.
83	Не используется.
84	40A Модуль управления трансмиссией.
85	5A Датчик дождя.
86	Не используется.
87	Не используется.
88	Не используется.
