Предохранители Ford Focus 4 (2018 — 2024), схема, где находятся

Ford Focus 4 го поколения выпускался в 2018, 2019, 2020, 2021, 2022, 2023, 2024 годах. За это время модель прошла обновление. В данном посте вы сможете найти описание предохранителей Форд Фокус 4 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.

Блок в салоне

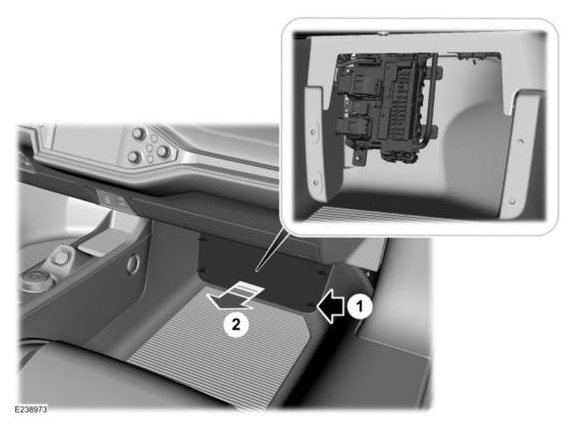

В салоне автомобиля блок с предохранителями и реле находится под бардачком. Для доступа надо убрать защитную крышку.

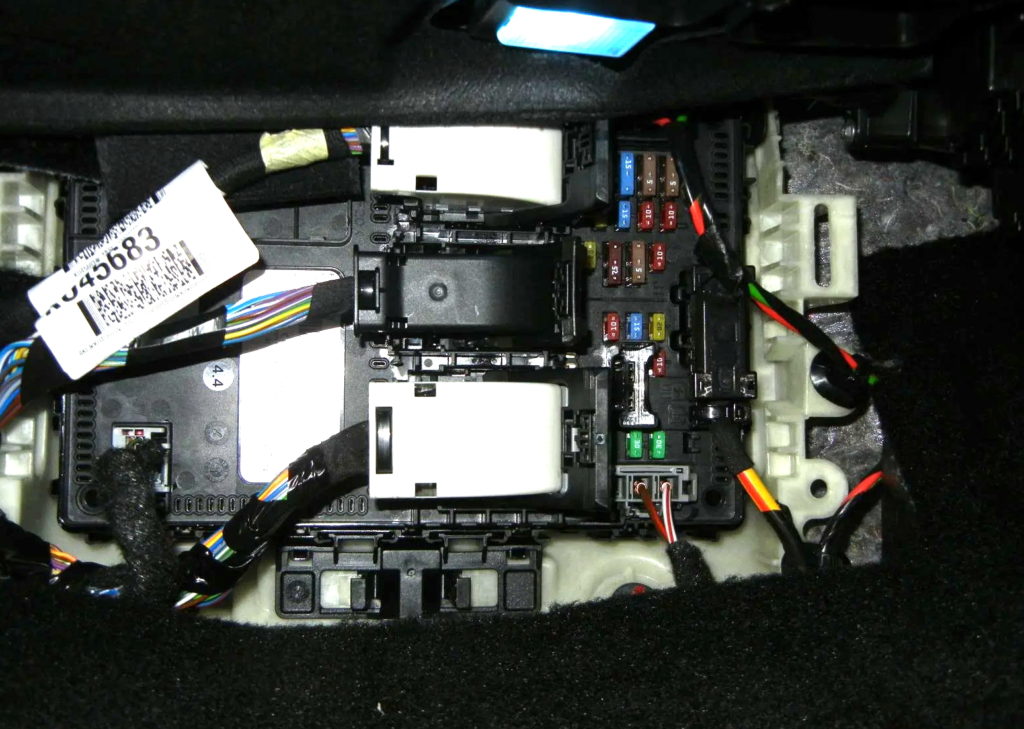

Сам блок будет выглядеть примерно вот так.

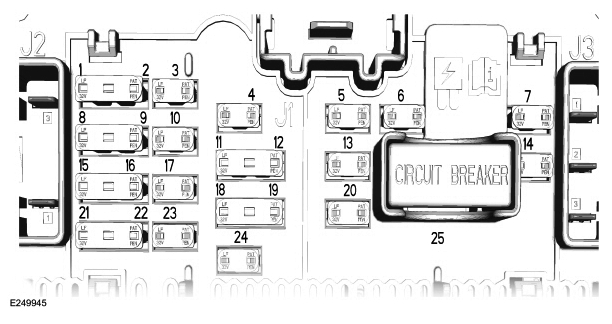

Схема

Описание

1	5А Модуль управления подушками безопасности.
2	5А Автомобильный датчик температуры и влажности.
3	10А Модуль управления системой помощи при парковке.
4	10А Замок зажигания. Кнопочный выключатель зажигания.
5	20А Центральный замок.
6	10А Люк.
7	30А Выключатель правого зеркала. Правые передние электро стеклоподъемники.
8	5А Модуль управления фарами.
9	5А Индикатор отключения подушки безопасности пассажира. Внутреннее зеркало с автозатемнением. Передняя камера системы помощи при парковке.
10	10А Модуль проекционного дисплея. Модуль беспроводной зарядки аксессуаров.
11	5А Телематический модем.
12	5А Центральный модуль безопасности.
13	15А Замки для безопасности детей. Лючок бензобака. Центральный замок.
14	30А Выключатель левого зеркала. Левые передние электрические стеклоподъемники.
15	15А Модуль рулевого колеса.
16	15А Модуль адаптивного демпфирования.
17	15А Голосовое управление. Аудиоблок.
18	7,5А Электропривод задней двери. Модуль управления подъемной дверью без помощи рук.
19	7,5А Аккумуляторная звуковая оповещательница.
20	10А Звуковой сигнал противоугонной сигнализации.
21	7,5А Климат-контроль. Модуль электронного переключения передач.
22	7,5А Модуль рулевого колеса. Приборный щиток. Разъем канала передачи данных.
23	20А Аудиоблок.
24	20А Не используется (запасной).
25	30А Не используется (запасной).

Блок под капотом

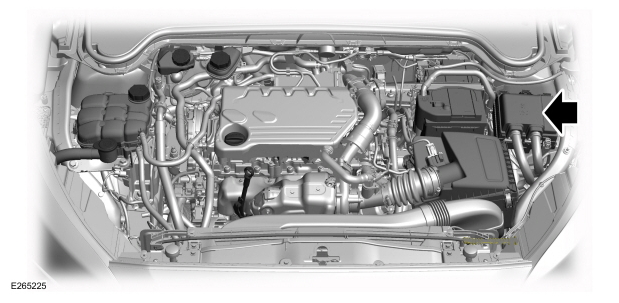

Под капотом, в моторном отсеке, блок с предохранителями расположен рядом со стойкой.

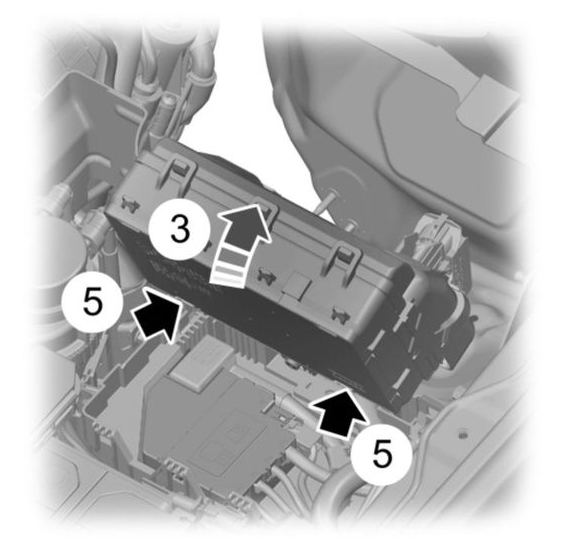

Для доступа надо, потянуть за две баковые защелки на себя и снимите блок предохранителей. Переверните его откройте центральную защёлку, которая держит крышку.

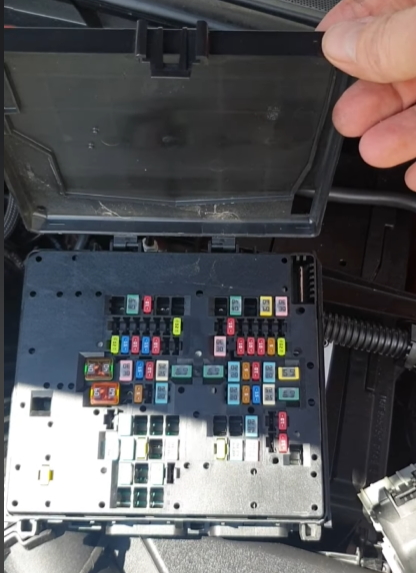

Фото — пример

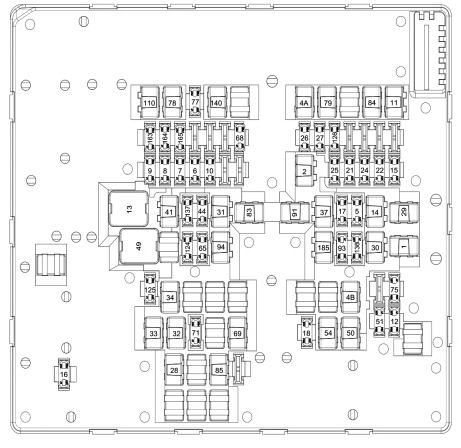

Схема

Обозначение

1	40А Модуль управления кузовным оборудованием.
2	30А Модуль управления кузовным оборудованием.
4A	20А Топливный насос – дизель.
4B	20А Топливный насос – бензин.
5	10А Разъем канала передачи данных.
6	15А Модуль управления силовым агрегатом – бензин.
6	20А Модуль управления силовым агрегатом – дизель.
7	10А Модуль управления силовым агрегатом.
8	15А Модуль управления силовым агрегатом.
9	20А Модуль управления силовым агрегатом.
10	10А Модуль управления силовым агрегатом – бензин.
11	Стартер 30А.
12	10А Муфта кондиционера.
13	40А Двигатель вентилятора.
14	20А Модуль управления дополнительным отопителем.
15	20А Рог.
16	20А Насос омывателя заднего стекла.
17	5А Поясничный отдел.
18	20А Насос омывателя фар.
21	10А Регулировка фар.
22	5А Электронный усилитель рулевого управления.
24	10А Модуль управления силовым агрегатом.
25	10А Передняя камера системы помощи при парковке. Камера заднего вида. Информационная система слепых зон. Задний ход.
26	15А Модуль управления коробкой передач – дизель.
27	10А Электронная система стабилизации.
28	40А Электронный клапан стабилизации.
29	60А Насос электронной системы стабилизации.
30	25А Сиденье водителя с электроприводом.
31	25А Пассажирское сиденье с электроприводом.
32	25А Вспомогательная розетка.
33	20А Вспомогательная розетка.
34	20А Вспомогательная розетка.
37	20А Люк.
41	30А Электропривод задней двери.
44	10А Выключатель стоп-сигнала.
49	60А Вентилятор охлаждения.
50	30А Подсветка с подогревом.
54	20А Электронный самоблокирующийся дифференциал — бензин.
65	20А Модуль управления коробкой передач – дизель.
68	20А Замок рулевой колонки.
69	30А Стеклоочистители.
71	20А Стеклоочиститель заднего стекла.
75	10А Датчик массового расхода воздуха и температуры воздуха на впуске — бензин.
77	10А Форсунки омывателя ветрового стекла с подогревом. Реле обогрева лобового стекла.
78	40А Левый элемент обогрева лобового стекла.
79	40А Элемент обогрева лобового стекла, правый.
83	40А Дополнительный отопитель.
84	60А Дополнительный отопитель.
85	40А Дополнительный отопитель.
91	40А Модуль прицепа прицепа.
93	5А Фары.
94	20А Подогрев сидений.
110	30А Датчик воды в топливе – дизель. Подогреватель дизельного топлива.
124	5А Датчик дождя.
126	5А Блок управления дозированием – дизель.
136	Усилитель 15А.
137	Усилитель 15А.
140	Свечи накаливания 60А – дизельные.
163	15А Модуль управления дозировкой восстановителя.
164	10А Органы управления дверями салона – дизель.
165	15А Подогреватель бака – дизель.
185	20А Электростеклоподъемники. Люк.
