Предохранители и реле Nissan AD
Nissan AD — грузопассажирский автомобиль. Наибольшую популярность на Дальнем Востоке России получило 2 поколение данной серии с маркировкой кузова Y11. Годы выпуска 1999, 2000, 2001, 2002, 2003, 2004 и 2005. Уже с 2006 года началось производство третьего поколения ниссан ад (Y12). В данной публикации мы покажем где находятся блоки с предохранителями и реле Ниссан АД, их схемы с описанием назначения элементов.
Возможно различное исполнение представленных блоков. Мы покажем наиболее распространенные варианты.
Блок в салоне
Находится с правой стороны от рулевой рейки за перчаточным ящиком. Там же должны быть размещены и реле( на рисунке отмечено реле вентилятора нагнетателя).
Обычно, на обратной стороне крышки будет описание в виде иероглифов.

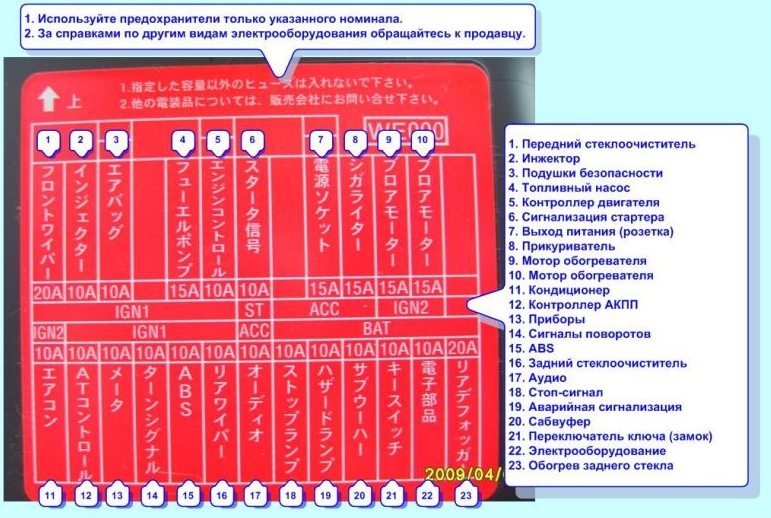

Схема
Описание
- Стеклоочиститель
- Инжектор
- Подушки безопасности
- Топливный насос
- Контроллер двигателя
- Сигнализация стартера
- Выход питания (розетка)
- Прикуриватель
- Мотор отопителя
- Мотор отопителя
- Кондиционер
- Контроллер автоматической трансмиссии
- Приборы
- Сигналы поворота
- AVZ
- Задний стеклоочиститель
- Аудио
- Стоп-сигнал
- Аварийная сигнализация
- Сабвуфер
- Выключатель ключа (замок)
- Электрооборудование
- Обогрев заднего стекла
За работу прикуривателя отвечает предохранитель номер 8.

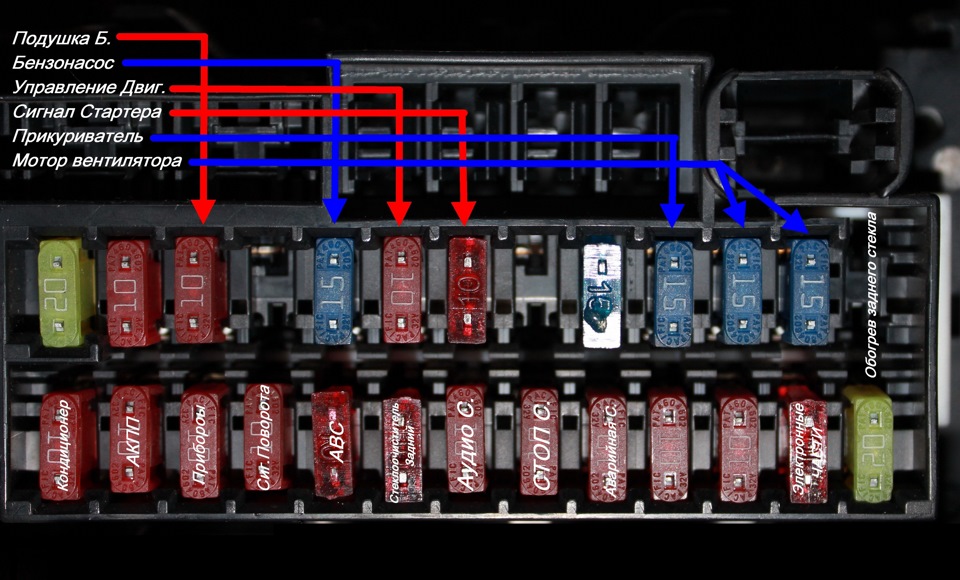

Фотография
Схема с описанием назначения

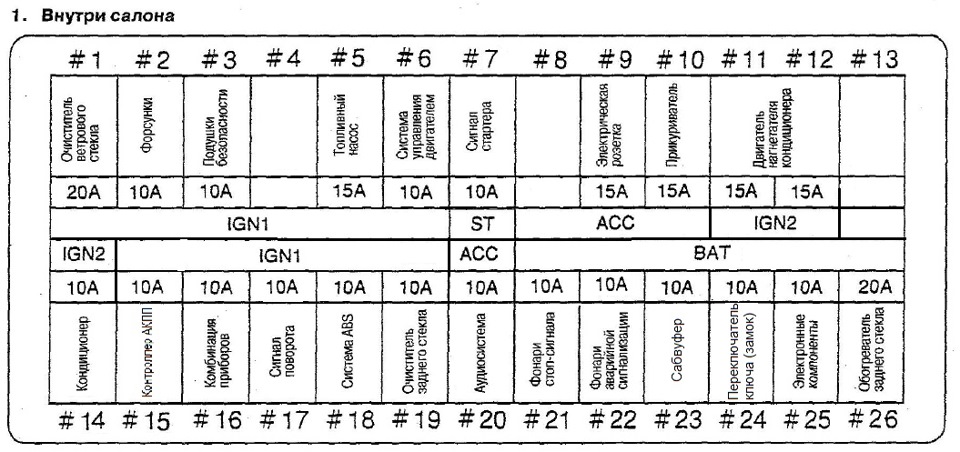

Вариант 1
За прикуриватель отвечает предохранитель номер 10 на 15А.

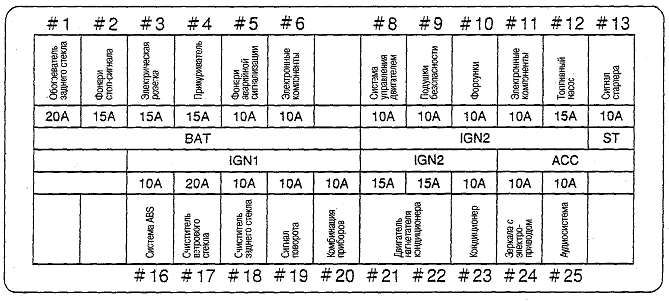

Вариант 2
За прикуриватель отвечает предохранитель номер 4 на 15А.

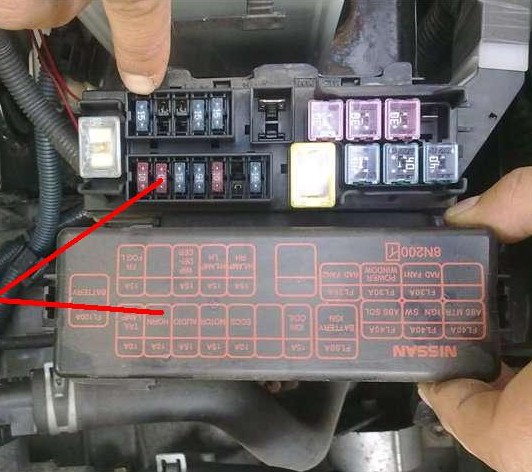

Блок под капотом
Блок предохранителей
Данный блок находится рядом с аккумулятором. Схема будет на верхней части крышки.
Вариант 1

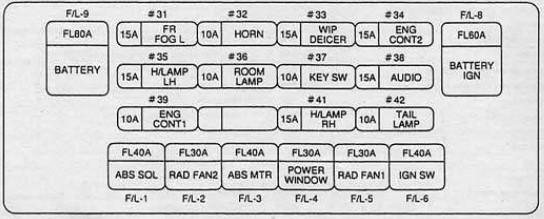

Схема
Назначение
| F/L-1 | 40A Система ABS |
| F/L-2 | 30A Вентилятор радиатора №2 |
| F/L-3 | 40A ABS |
| F/L-4 | 30A Стеклоподъемники |
| F/L-5 | 30A Вентилятор радиатора №1 |
| F/L-6 | 40/60A зажигание |
| F/L-8 | |
| F/L-9 | 80A Генератор |
| 31 | 15A Передние ПТФ |
| 32 | 10A Гудок / Сигнал |
| 33 | 15A Обогрев щеток стеклоочистителя |
| 34 | 15A Управления двигателем 2 |
| 35 | 15A Левая фара |
| 36 | 10A Освещение салона |
| 37 | 10A Зажигание |
| 38 | 15A Аудиосистема |
| 39 | 10A Управления двигателем 1 |
| 41 | 15A Правая фара |
| 42 | 10A Габариты |

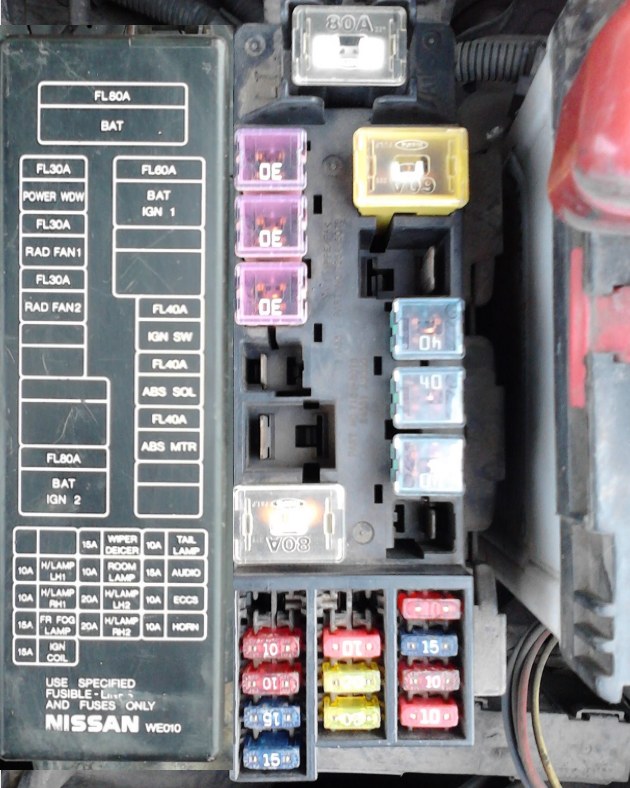

Вариант 2

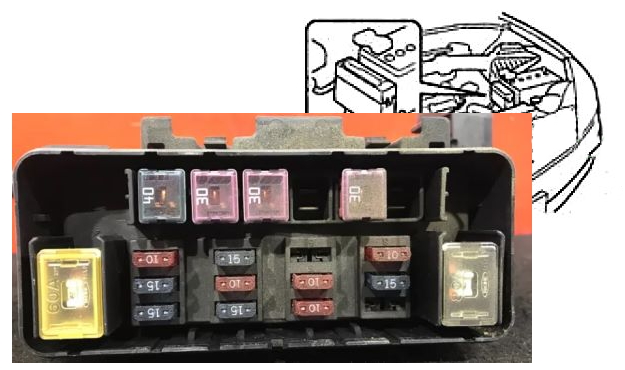

Вариант 3
Блок реле
Располагается около бочка с омывающей жидкостью.

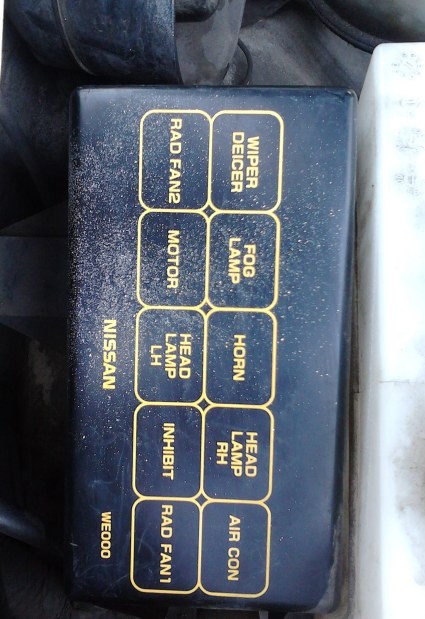

Фото — схема
Перевод обозначений на русский
- wiper deicer — реле стеклоочистителя
- fog lamp — реле противотуманных фар
- horn — реле сигнала
- head lamp RH — реле передних фар (правая сторона)
- air con — реле кондиционера
- rad fan2 — реле вентилятора системы охлаждения 2
- motor — реле мотора
- head lamp LH — реле передних фар (левая сторона)
- inhibit — реле зажигания
- rad fan1 — реле вентилятора системы охлаждения 1
Есть чем дополнить материал? Пишите в комментарии.
