Предохранители и реле Рено Твинго

Renault Twingo относится к автомобилям малого класса. Начал поставляться на рынки в 1993 году. Мы представим расположение и описание основного блока с предохранителями в салоне рено твинго. Покажем предохранитель отвечающий за прикуриватель.

Для всех поколений данного автомобиля характерно одно и тоже расположение блоков с предохранителями. Основной, находится в салоне. Второй под капотом слева, за защитной крышкой.

Блок в салоне

Для доступа, потяните на себя перчаточный ящик.

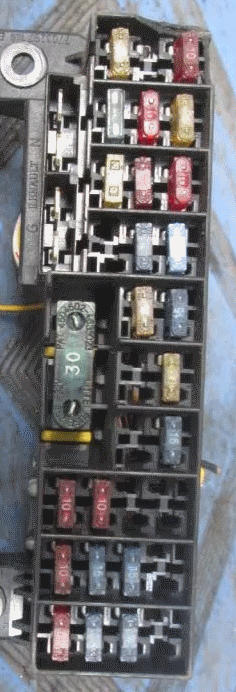

Вариант 1

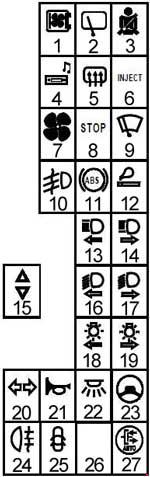

Схема

Описание

1. 20А Блок подключения двигателя
2. 15А Стеклоочиститель заднего стекла, Реверсивные огни, Насос омывателя
3. 10А Преднатяжители, Подушка безопастности, Иммобилайзер двигателя
4. 10А Радио
5. 20А Подогрев заднего стекла
6. 20А Система впрыска
7. 20А Вентилятор системы отопления / кондиционирования
8. 15А Тормозные огни
9. 15А Стеклоочиститель
10. 10А Задние противотуманные фары
11. 10А Антиблокировочная тормозная система — АБС
12. 25А Прикуриватель, Люк на крыше
13. 15А Основная фара дальнего света
14. 15А Правая фара дальнего света
15. 30А Электрические стеклоподъемники
16. 15А Левая ближняя фара
17. 15А Правая ближняя фара
18. 10А Левые боковые огни
19. 10А Лампы с правой стороны
20. 25А Индикаторы, Задний противотуманный фонарь, ЦЭКБС
21. 10А Звуковой сигнал, Иммобилайзер двигателя
22. 10А Внутреннее освещение, Диагностический разъем
23. 10А Электроусилитель рулевого управления
24. Не используется
25. 15А Электрическая блокировка дверей, Электрические зеркала заднего вида
26. —
27. 2А Последовательный редуктор

За прикуриватель отвечает предохранитель 12 на 25А.

Вариант 2

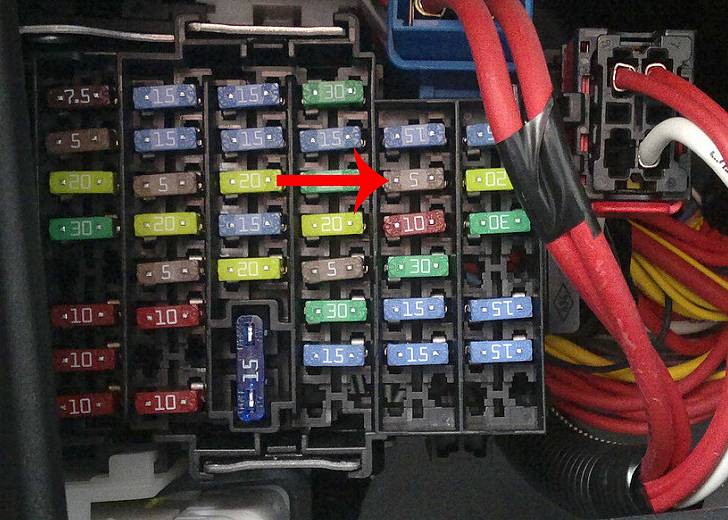

Фотография

Схема

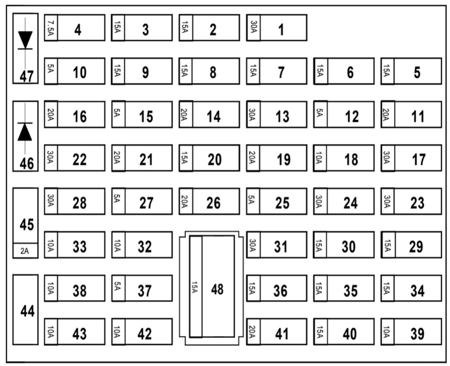

Назначение

1	Стеклоочистители / Тахометр
2	Стеклоочистители / Тахометр
3	Рулевое управление с усилителем
4	Последовательная коробка передач
5	Стоп-сигнал / ограничитель скорости
6	Фонарь заднего хода / Управление зеркалом заднего вида / Сирена сигнализации / Контроль парковочного расстояния
7	Воздушная подушка
8	Электрооборудование в салоне / Панель приборов
9	Система впрыска
10	ABS / ASR / ESP
11	Указатели поворота / диагностический разъем
12	Электропитание / Панель приборов
13	Ближний свет фар / Задний противотуманный свет
14	Электрический дверной замок
15	Габаритные огни / Передние противотуманные фары
16	Последовательная коробка передач
17	Обогрев заднего стекла / Обогрев зеркал заднего вида
18	Внутреннее освещение / Дополнительное освещение / Система отопления и кондиционирования воздуха / Тахометр
19	Габаритные огни
20	Передний и задний противотуманные фары
21	Дальний свет фар / звуковой сигнал
22	Дальний свет фар
23	Электрические окна
24	Вентиляция салона
25	Ближний свет фар / Передние и задние противотуманные фары
26	Люк на крыше
27	Последовательная коробка передач
28	Вентиляция салона
29	Радио / Электрооборудование в салоне / Кондиционер / Панель приборов / Сиденье с подогревом
30	Прикуриватель
31	Электрические окна
32	Правая фара дальнего света
33	Левая фара дальнего света и контрольная лампа панели приборов
34	Правая фара ближнего света
35	Левая фара ближнего света и контрольная лампа панели приборов
36	Стеклоочиститель заднего стекла
37	Обогрев зеркал заднего вида
38	Сигнал
39	Задние противотуманные фары
40	Место зарезервировано для дополнительного оборудования
41	Сиденья с подогревом
42	Правый габаритный свет / Освещение приборов в салоне
43	Левый габаритный огонь
44	Место зарезервировано для дополнительного оборудования
45	Переключатель двери водителя
48	Радио / Сигнализация звуковая / Дисплей

Элементы реле устанавливаются под панелью за данным блоком. Например реле указателей поворотов находится в районе педалей.

Блок на АКБ

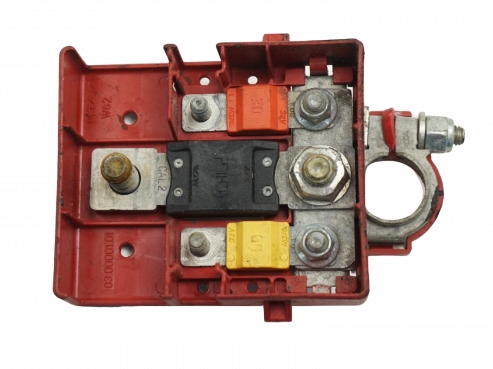

В некоторых моделях на плюсовой клемме аккумуляторной батареи крепится дополнительный блок предохранителей высокой мощности.
