Предохранители Iveco Daily 2011 — 2021 реле
В данной статье мы представим описание предохранителей и реле Ивеко Дейли 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 г.в. со схемами блоков, местами их расположения и фото примерами исполнения. Отдельно отметим предохранители прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне

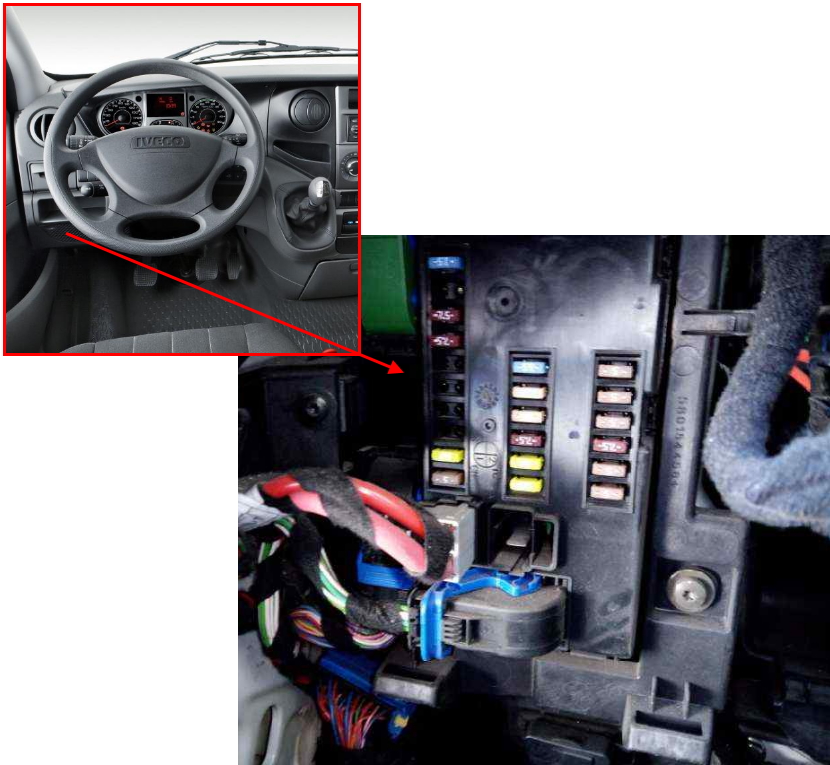

В салоне автомобиля блок с предохранителями и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой.

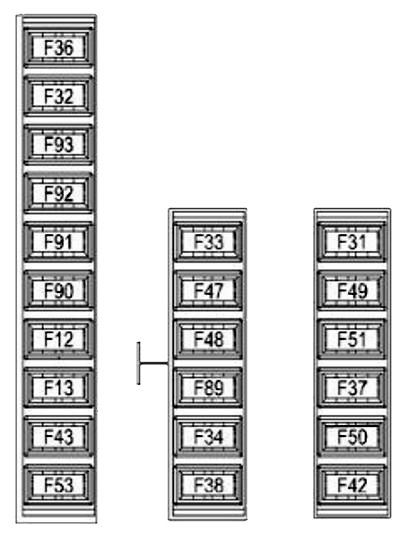

Схема
Описание
| F12 | 7,5А Правая фара ближнего света |
| F13 | 7,5А Левая фара ближнего света — корректор фар |
| F31 | 5А Омыватели фар и электродвигатели и элементы управления для электрических стеклоподъемников |
| F32 | 7,5А Извлечение аккумулятора при минимальном напряжении — внутреннее освещение |
| F33 | 15А Выдвижная дверь, Разъем EOBD, Противоугонная система; Блок управления коробкой передач ZF 8HP 70L. |
| F34 | 20А Розетка, +30 питания к рации; |
| F36 | 15A Автомагнитола MODUS, тахограф, сирена, парктроник; Кондиционер; Блокировка дифференциала |
| F37 | 7,5A Панель приборов, стоп-сигналы, розетка прицепа |
| F38 | 20A Центральный замок |
| F42 | 5A Система ABS или ESP |
| F43 | 20A Омыватель ветрового стекла |
| F47 | 25А Электро стеклоподъемник со стороны водителя |
| F48 | 25А Электро стеклоподъемник со стороны пассажира |
| F49 | 5А Панель управления, тахограф, управление ASR, Тельма (катушка), видеокамера, блокировка заднего дифференциала |
| F50 | 5А Подушки безопасности |
| F51 | 5А Мощность + 15 АКПП; Свет заднего хода; LDWS; USB-порт; Отпирание автомобиля с открытой дверью; Стабилизатор напряжения (система S&S); Датчик внутренней температуры; датчики парковки; Радио; педаль сцепления (система S&S); ТРМ; 24 – питание 12В |
| F53 | Панель приборов — таймер дополнительного отопителя |
| F89 | 5А Питание панели приборов |
| F90 | 7,5А Левая фара / Сигнал |
| F91 | 7,5А Правая фара дальнего света |
| F92 | 7,5А Левая противотуманная фара |
| F93 | 7,5А Правая противотуманная фара |
Блоки под капотом
Блок предохранителей и реле
Под капотом в моторном отсеке блок с предохранителями и реле находится рядом с аккумуляторной батареей, так же закрыт защитной крышкой.

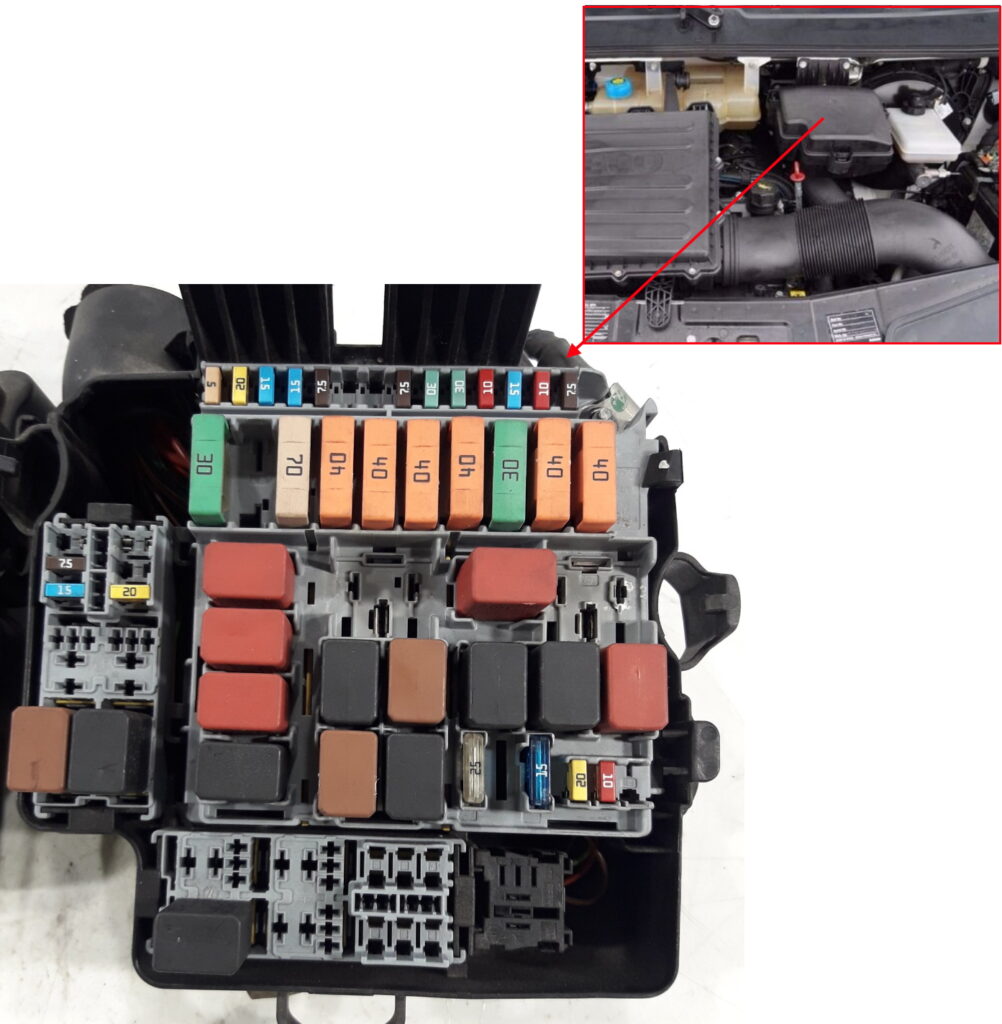

Фото — пример

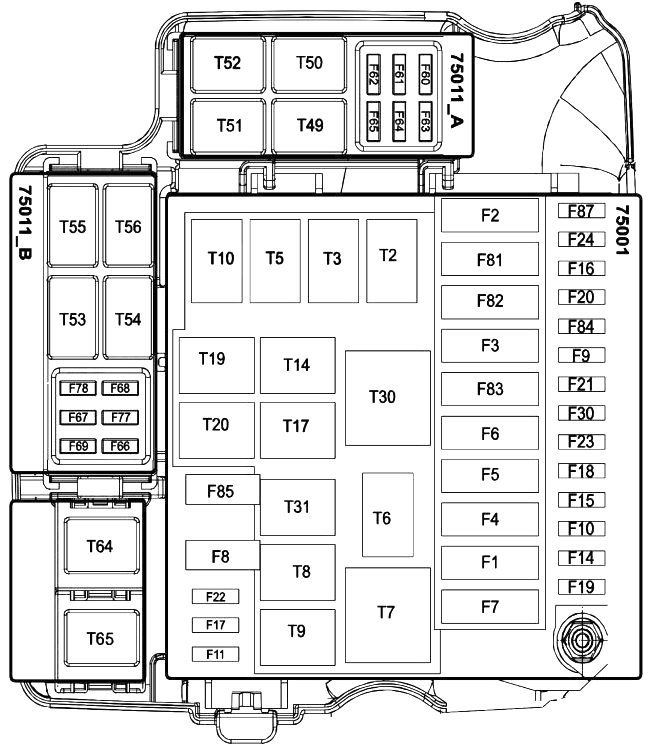

Схема
Обозначение
| F1 | 40А Электромагнитные клапаны пневматической подвески |
| F2 | 40А Вентилятор 8 л.с., Замок зажигания |
| F3 | 30А Вентиляторы климат-контроля кабины и дополнительный обогреватель охлаждающей жидкости двигателя, PTO |
| F4 | 30А Тормозная система (ESP) |
| F5 | 40А Блок управления ECAS и клапаны пневматической подвески |
| F6 | 40А Предохранители (F61) (F62) (F66) |
| F7 | 40А Предохранитель прикуривателя, Розетка 12В, Подогрев сидений |
| F8 | 15А Предохранитель топливного насоса |
| F9 | 30А Автоматическая коробка передач |
| F10 | 15А Обогрев наружных зеркал; Обогрев лобового стекла. |
| F11 | 15А Основные нагрузки EDC от главного реле |
| F14 | 10А Реле запуска главного двигателя |
| F15 | 10А Помпа охлаждения Bosch (для двигателей F1C Euro 5) |
| F16 | 15А Прикуриватель |
| F17 | 10А Вторичные нагрузки EDC от главного реле |
| F18 | 15А Отбора мощности и EM 30А Блокировка заднего дифференциала |
| F19 | 7,5А Реле на сирену |
| F20 | 15А Отбора мощности и EM 10А 13-контактный разъем |
| F21 | 7,5А Реле электромагнитных клапанов баллонов (CNG) |
| F22 | 25А Основные нагрузки EDC от главного реле |
| F23 | 30А Дворники |
| F24 | 20А Розетка 12V |
| F30 | 5А Боковые габаритные фонари |
| F60 | 20А Обогрев сидений |
| F61 | 30А Блокировка заднего дифференциала |
| F62 | 30А Обогрев задних стекол |
| F63 | 10А Блок управления ECAS / Компрессор кондиционера. |
| F64 | 15А Urea (для двигателей F1C Euro VI) |
| F65 | 20А Urea (для двигателей F1C Euro VI) |
| F66 | 15А Омыватели фар (версии с МКПП) |
| 20А Вентилятор охлаждения масла коробки передач (версии с автоматической коробкой передач 8 л.с.) | |
| F67 | 7,5А Розетка для прицепа |
| F68 | 10А Обогрев лобового стекла |
| F69 | 7,5А Зеркала с подогревом |
| F77 | 5А Обогреватель (кроме версий VENDOR и VENDOR F1A) |
| 15А Подогрев окон | |
| F78 | 7,5А Розетка для прицепа |
| F81 | 30А Автоматическая коробка передач |
| F82 | 70А Блок питания второго корпуса компьютера |
| F83 | 40А Внутренние вентиляторы кабины |
| F84 | 7,5А Соединитель Баруффальди |
| F85 | 25А Подогреватель топливного и сажевого фильтра |
| F87 | 5/7,5А Вакуумный датчик (старт и стоп); Контроллер двигателя; Блок управления автоматической коробкой передач |
| Т02 | 20А Охлаждающий насос Bosch; Стартер (Start & Stop). |
| Т03 | 20А Боковые габаритные огни |
| Т05 | 20А Соединитель Баруффальди |
| Т06 | Пусто |
| Т07 | 50А Разрядка выключателя зажигания |
| Т08 | 20А Топливный насос |
| Т09 | 30А Главное реле |
| Т10 | 30А Предотвращение запуска двигателя; сигнал +50 к системе Start&Stop. |
| Т14 | 30А Сцепление Baruffaldi (низкая скорость) |
| Т17 | 10/20А Стеклоочиститель (1-я и 2-я передача) |
| Т19 | 10/20А Стеклоочиститель (включен) |
| Т20 | 20А Диагностика EOBD |
| Т30 | 50А Внутренние вентиляторы кабины |
| Т31 | 30А Подогреватель топливного фильтра |
| Т49 | 20А Система Start&Stop |
| Т50 | 20А Обогрев лобового стекла и зеркал |
| Т51 | 20А Включение компрессора от кондиционера |
| Т52 | 30А Обогрев задних стекол |
| Т53 | 20А Обогреватель (кроме версий VENDOR и VENDOR F1A) |
| 20А Окно с подогревом | |
| Т54 | 10/20А Отключение батареи (защитное реле) |
| Т55 | 10/20А Отключение батареи (сигнализация активации) |
| Т56 | Пусто |
| Т64 | 20А Омыватели фар (механическая коробка передач) |
| 30А Вентилятор охлаждения масла коробки передач (версии с автоматической коробкой передач) | |
| Т65 | 10/20А Вентилятор автоматической коробки передач |
Силовой блок

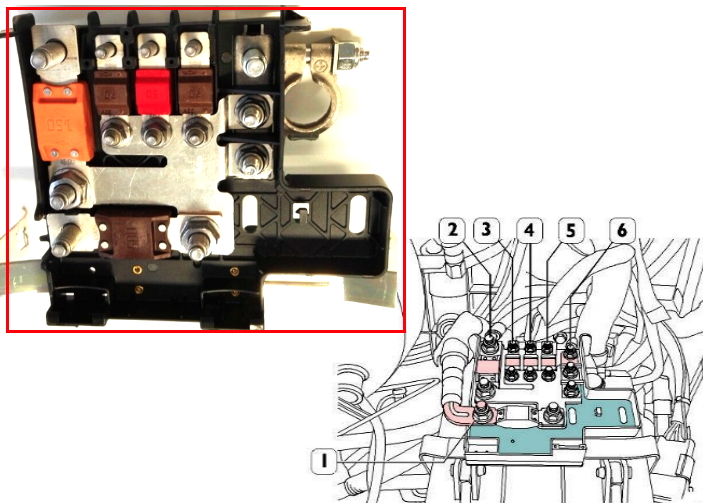

На плюсовой клемме аккумуляторной батареи может быть установлен блок предохранителей высокой мощности в виде плавких вставок высокой мощности.
Назначение
- 500А — +30 от F75 для стартера, генератора и ретардера (если есть)
- 150А — +30 от F70 для SCM BUS-BAR
- 60А — +30 от F73 для предпускового подогрева свечей накаливания
- 40А — +30 от F72 для узла торможения
- 80А — +30 от F7I для Ist Body компьютер
- +30 к F64 в SCM/A для датчика IBS системы «стоп-старт»
Знаете как сделать материал лучше — пишите в комментарии.
