Предохранители КАМАЗ 43118 реле

КАМАЗ 43118 производился с 1995 года в различных модификациях и изменениях с двигателями класса Евро 3, Евро 4 и Евро 5. В нашем материале Вы сможете найти описание предохранителей и реле Камаз 43118 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель. Данная информация так же будет полезна владельцам Камаз 4308, 4310, 44108 и т.д.

Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, двигателя и уровня электрического оснащения Вашего автомобиля.

Схема расположения

Общая схема расположения блоков

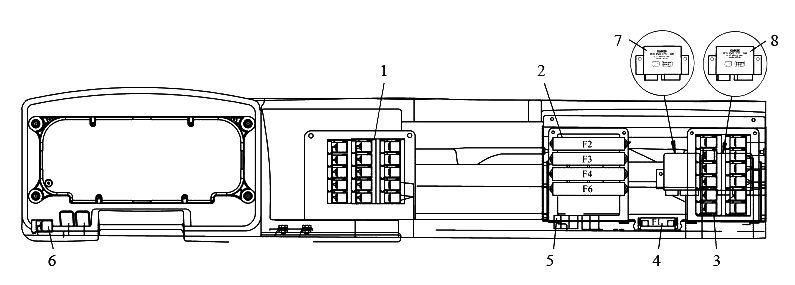

Вариант 1

Описание

1. Блок реле за панелью выключателей
2. Блок предохранителей (F2, F3, F4, F6)
3. Второй блок реле
4. Предохранитель F1
5. Реле стартера
6. Реле сигнализатора
7. Реле стеклоочистителя
8. Реле — прерыватель указателей поворота.

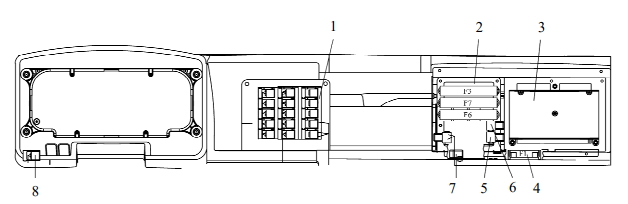

Вариант 2

Описание

1. Реле за панелью выключателей
2. блок предохранителей (F3, F7, F6)
3. электронный блок управления электрооборудованием
4. предохранитель F1
5. реле звукового сигнала
6. реле включения фары сцепки
7. реле стартера
8. реле сигнализатора.

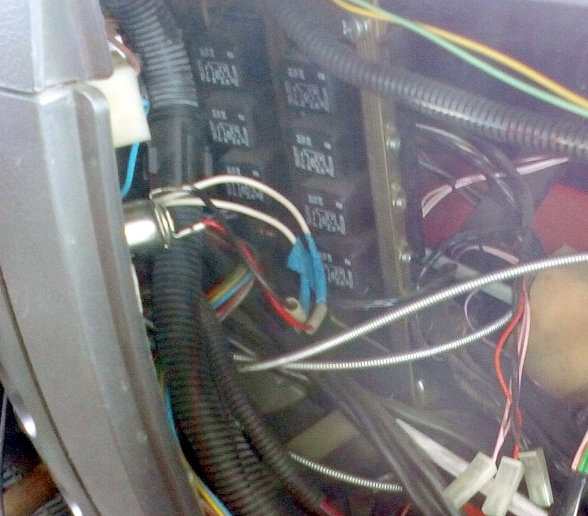

Блок реле за панелью выключателей

Схема

Назначение

Вариант 1 (Евро 3)

1. Реле АБС
2. Реле блокировки стартера
3. Реле торможения
4. Реле сцепления / Реле стояночного тормоза
5. Реле подогрева топлива
6. Реле ЭФУ
7. Реле дневных ходовых огней
8. Реле датчика останова платформы
9. Реле заднего противотуманного фонаря
10. Реле масло отделителя.

Вариант 2 (Евро 4)

1. реле подогрева топлива
2. реле ЭФУ
3. реле дневных ходовых огней
4. реле датчика останова платформы
5. реле заднего противотуманного фонаря
6. реле маслоотделителя
7. реле электронной системы управления двигателем

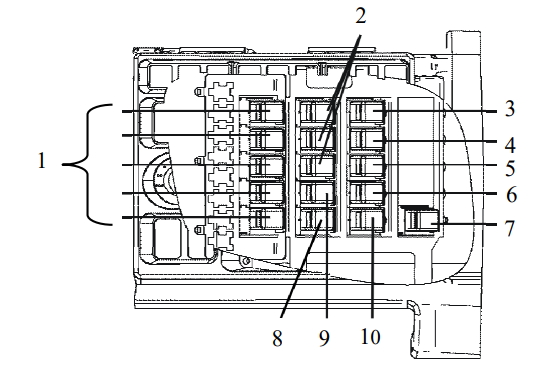

Вариант 3 (Евро 5 и 6)

Схема

Расшифровка

1. 1. реле системы управления двигателем
   2. реле подогрева топлива
   3. реле включения приборов и стартера
   4. реле включения аккумуляторной батареи
   5. реле управления питанием
   6. после замка выключателя приборов и стартера; 6 — реле розетки 12 В;
   7. реле подогреваемой линии от бака в насос
   8. реле отопителя
   9. реле отключения радиоприёмника
   10. реле останова стеклоочистителя

Блок предохранителей

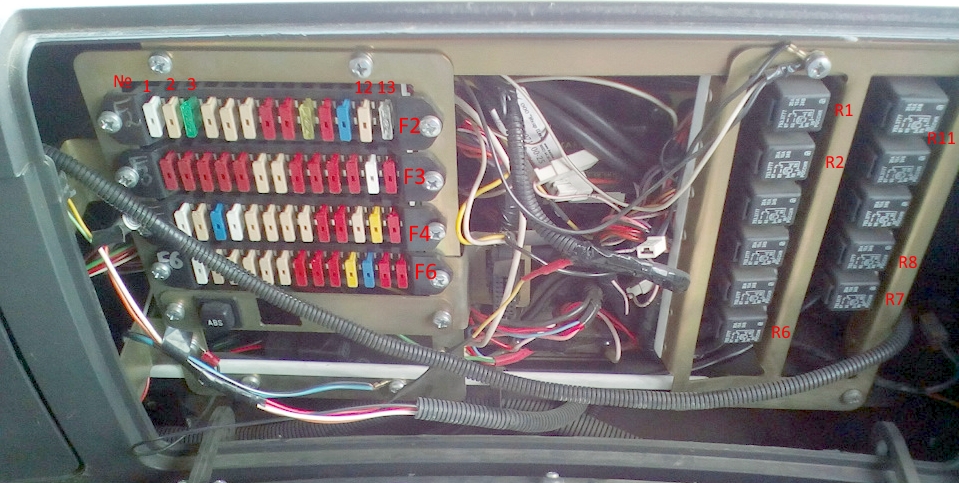

Фото — схема

Общее обозначение

ряд F2

1	Резерв
2	Ближний свет правый, корректор
3	Ближний свет левый
4	Задний противотуманный фонарь
5	Дальний свет правый, контрольная лампа дальнего света
6	Дальний свет левый
7	Резерв
8	Габарит правый, подсветка приборов
9	Габарит левый
10	Противотуманные фары
11	Центральный переключатель света, прожектор
12	Маяки
13	Спальное место, подкапотная лампа, фонари автопоезда

ряд F3

1	Блокировка колес, радиоприёмник
2	Сигнализатор утечки газа (на газовых автомобилях)
3	Коробка отбора мощности, дневные ходовые огни, лебедка
4	Электромагнитная муфта охлаждения двигателя, фонари заднего хода
5	Обмотка реле выключателя массы
6	Зуммер (звуковой сигнал), обмотка реле сигналов торможения
7	Обмотка возбуждения генератора, подкачка шин
8	Плафоны, подсветка вещевого ящика, питание комбинации приборов
9	Розетка светильника подвесного, электродвигатели отопителя
10	Звуковые сигналы, «+» розетки прицепа, сигналы торможения
11	Вентилятор обдува водителя
12	Подъем стекол
13	Обогрев зеркал, подогрев сидений

ряд F4

1	Резерв
2	Электронный спидометр, электронный тахометр
3	АБС тягача
4	АБС прицепа
5	Приборы, электронный спидометр, электронный тахометр
6	АБС тягача, реле (клапан) моторного тормоза
7	АБС прицепа
8	Датчик уровня газа (на газовых автомобилях)
9	Питание стеклоочистителя
10	Питание блока системы управления двигателем
11	Электро факельное устройство
12	Резерв
13	Резерв

ряд F6 (для двигателей КАМАЗ)

1	Блок управления двигателем
2	Блок управления двигателем
3	Разъем диагностики
	Реле торможения
4	Контрольные лампы
5	Контрольные лампы
6	Блок управления пневмо подвеской
7	Насос мочевины
8	Насос мочевины
	Датчик NOх
9	Резерв
10	Резерв
11	Блок управления АКПП
12	Сигнал торможения ретардером
13	Блок управления АКПП

ряд F6 (для двигателей CUMMINS)

1	Блок управления двигателем
2	Блок управления двигателем
3	Разъем диагностики
4	Резерв
5	Блок управления пневмо подвеской
6	Блок управления пневмо подвеской
7	Насос дозирующий
8	Реле линий подогрева мочевины
	Насос дозирующий
9	Резерв
10	Датчик NOх
11	Блок управления АКПП
12	АКПП, сигнал торможения ретардером
13	Блок управления АКПП

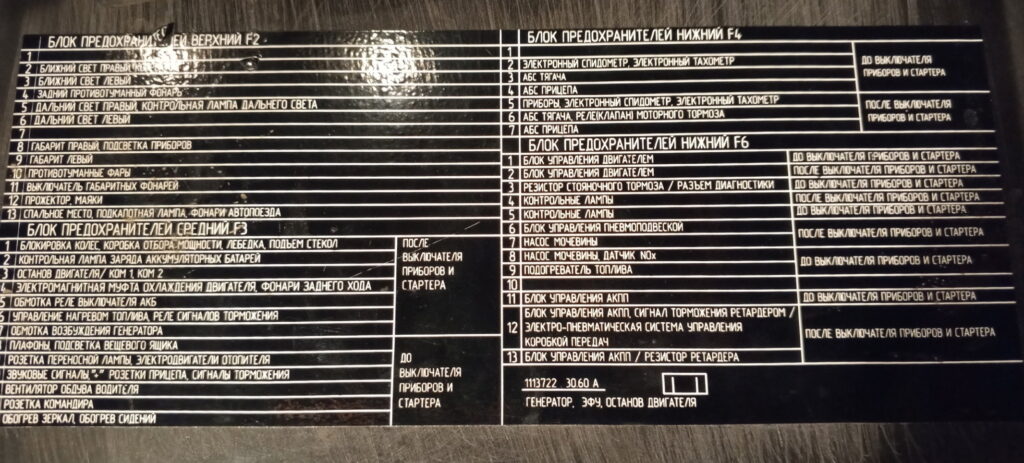

Сверяйте назначение предохранителей и реле со своими схемами на обратной стороне крышки.

Второй блок реле

Схема

Расшифровка

1. реле управления питанием после замка выключателя приборов и стартера
2. реле выключателя приборов и стартера
3. реле включения аккумуляторной батареи
4. реле сигналов торможения
5. реле заднего хода
6. реле звукового сигнала
7. реле ближнего света
8. реле дальнего света
9. реле задних противотуманных фар
10. реле противотуманных фар
11. реле габаритных огней

Предохранитель F1

Схема

Описание

1. питание
2. радиооборудование
3. жгут проводов цепи ЭФУ
4. на блок предохранителей F2
5. кабель осушителя
6. выключатель приборов и стартера
7. реле стартера
8. на блок предохранителя F3 после выключателя приборов и стартера
9. на блок предохранителя F3 до выключателя приборов и стартера
10. предохранитель 60 А
11. предохранитель 30 А

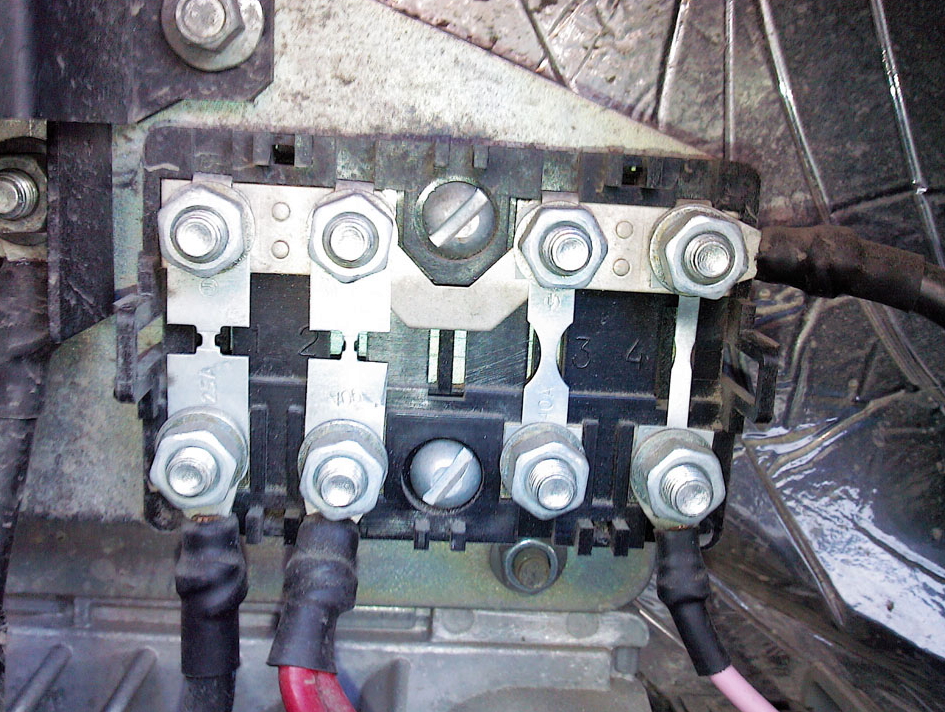

Предохранители под капотом

Блок силовых предохранителей может быть установлен на панели передка кабины.

Схема

Обозначение

1. к блоку предохранителей F4
2. предохранитель F5
3. перемычка
4. провод «Генератор — предохранитель»
5. провод «Аккумуляторная батарея — предохранитель»
6. провод предохранителей
7. к блоку предохранителей F1
8. провод предохранителей.

Знаете как сделать статью лучше — пишите всё в комментарии.
