Предохранители Камаз K5 54901 реле
КАМАЗ K5 54901 представляет 5 поколение магистрального седельного тягача которое начали производить с 2021 года. В данном материале Вы сможете найти описание предохранителей и реле Камаз K5 54901 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, двигателя и уровня электрического оснащения Вашего автомобиля.
Блок предохранителей и реле

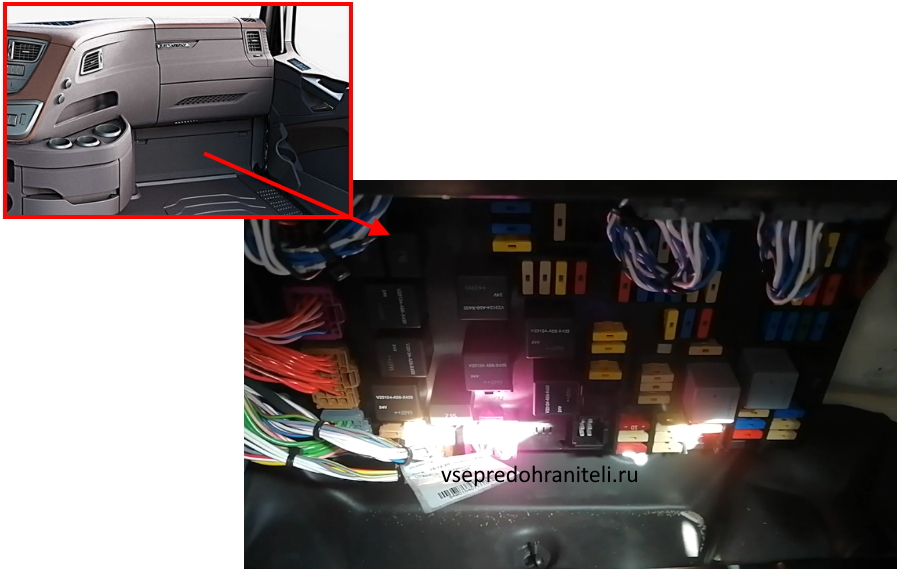

В салоне автомобиля основной блок с предохранителями и реле находится в нижней части панели приборов со стороны пассажира (в ногах). Для доступа надо убрать защитную крышку, потянув её верхнюю часть на себя.

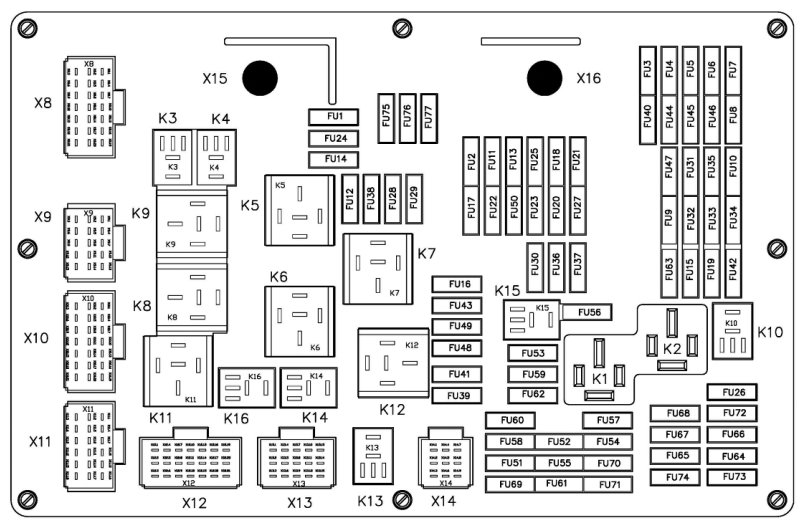

Схема

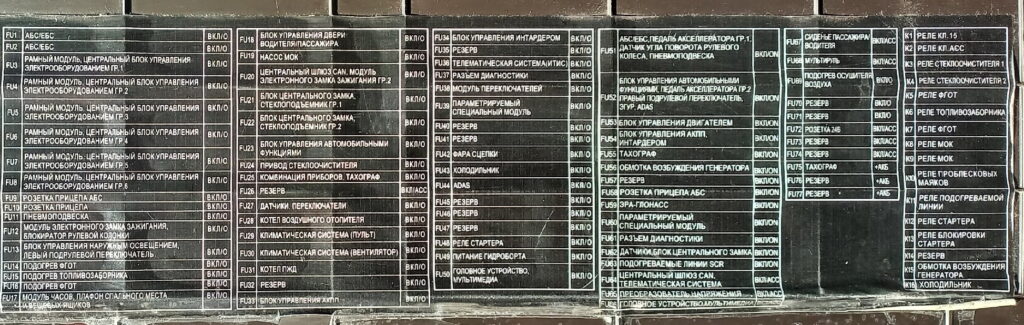

Описание предохранителей
| FU1 | 15A ABS/ EBS |
| FU2 | 15A ABS/ EBS |
| FU3 | 15A Рамный модуль датчиков и актуаторов (РМДА) гр.1, центральный блок управления электрооборудованием (ЦБУЭ) гр.1 |
| FU4 | 15A РМДА гр.2, ЦБУЭ гр.2 |
| FU5 | 15A РМДА гр.З, ЦБУЭ гр.З |
| FU6 | 15A РМДА гр.4, ЦБУЭ гр.4 |
| FU7 | 15A РМДА гр.5, ЦБУЭ гр.5 |
| FU8 | 15A РМДА гр.6, ЦБУЭ гр.6 |
| FU9 | 20A Розетка прицепа 7 конт. |
| FU10 | 15A Розетка прицепа 15 конт. |
| FU11 | 15A Пневматическая подвеска с электронным управлением (ECAS) vsepredohraniteli.ru |
| FU12 | 5A Модуль электронного замка зажигания Гр. 1 |
| FU13 | 5A Блок управления наружным освещением, левый подрулевой переключатель |
| FU14 | 20A Подогрев фильтра грубой очистки топлива |
| FU15 | 15A Подогрев топливозаборника |
| FU16 | 20A Подогрев фильтра тонкой очистки топлива (с двигателем КАМАЗ 910) |
| 5A Топливоподкачивающий насос низкого контура (с двигателем КАМАЗ 689) | |
| FU17 | 10A Модуль часов, подсветка вещевых ящиков и плафоны на спальном месте |
| FU18 | 10A Панель управления двери водителя/ пассажира, регулировка и подогрев левого зеркала, подогрев зеркала переднего вида |
| FU19 | 30A Модуль опрокидывания кабины |
| FU20 | 5A Центральный (CAN) шлюз (CGW), модуль электронного замка зажигания Гр. 2 |
| FU21 | 15A Блок центрального замка, стеклоподъемник гр. 1 |
| FU22 | 15A Блок центрального замка, стеклоподъемник гр. 2 |
| FU23 | 15A Блок управления автомобильными функциями |
| FU24 | 15A Стеклоочиститель |
| FU25 | 5A Комбинация приборов, тахограф |
| FU26 | — |
| FU27 | 5A Датчики и переключатели |
| FU28 | 20A Воздушный отопитель |
| FU29 | 10A Пульт управления климатической системы |
| FU30 | 20A Вентилятор климатической системы |
| FU31 | 25A Котел жидкостного подогревателя |
| FU32 | — |
| FU33 | 10A Блок управления автоматизированной коробкой передач (АКПП) |
| FU34 | 10A Блок управления интардером |
| FU35 | — |
| FU36 | 15A Блок ЭРА-ГЛОНАСС |
| FU37 | 10A Разъем диагностики Кл. 30 |
| FU38 | 5A Модуль переключателей |
| FU39 | 20A Параметрируемый спецмодуль |
| FU40 | 15А Электронный ручной тормоз |
| FU41 | — |
| FU42 | 15А Фара сцепки |
| FU43 | 20А Холодильник |
| FU44 | 10А Интеллектуальная система помощи водителю (ADAS) |
| FU45 | 5А Реле нагревателя мочевины |
| FU46 | 15А АКПП |
| FU47 | 15А АКПП |
| FU48 | 20А Реле стартера |
| FU49 | — |
| FU50 | 15А Бортовая информационная система, мультимедиа |
| FU51 | 5А ABS/ EBS, датчик угла поворота руля, пневмоподвеска, электронный ручной тормоз, педаль акселератора гр.2*, блок управления автомобильными функциями* |
| FU52 | 5А Правый подрулевой переключатель, электрогидроусилитель руля (ЭГУР), интеллектуальная система помощи водителю (ADAS)*, педаль акселератора гр. 1 * |
| FU53 | 5А Блок управления двигателем |
| FU54 | 10А Блок управления АКПП, интардером |
| FU55 | 5А Тахограф |
| FU56 | 5А Обмотка возбуждения генератора |
| FU57 | 10А Система нейтрализации (SCR) |
| FU58 | 10А Розетка прицепа АБС 7 конт. |
| FU59 | 5А Блок ЭРА-ГЛОНАСС |
| FU60 | 5А Параметрируемый спец модуль |
| FU61 | 5А Разъем диагностики Кл. 15 |
| FU62 | 5А Датчики давления воздуха, блок центрального замка, преобразователь напряжения |
| FU63 | 15А Подогреваемые линии SCR |
| 20А Система нейтрализации (SCR) | |
| FU64 | 5А Центральный шлюз |
| FU65 | 10А Преобразователь напряжения |
| FU66 | 5А БИС, мультимедиа |
| FU67 | 15А Сиденья водителя и пассажира |
| FU68 | 5А Мультируль |
| FU69 | 10А Подогрев осушителя воздуха |
| FU70 | 10А ЭБУ датчика уровня топлива |
| FU71 | — |
| FU72 | 15А Розетка 24 В |
| FU73 | — |
| FU74 | — |
| FU75 | 5А Тахограф |
| FU76 | — |
| FU77 | — |
Назначение реле
| K1 | Реле Кл. 15 |
| K2 | Реле Кл. АСС |
| КЗ | Реле стеклоочистителя 1 |
| К4 | Реле стеклоочистителя 2 |
| К5 | Реле подогрева ФГОТ |
| Кб | Реле подогрева топливозаборника |
| К7 | Реле подогрева ФТОТ (с двигателем КАМАЗ 910) |
| Реле топливоподкачивающего насоса низкого контура (с двигателем КАМАЗ 689) | |
| К8 | Реле механизма опрокидывания кабины (МОК) |
| К9 | Реле МОК |
| К10 | Реле фары сцепки |
| К11 | Реле системы нейтрализации |
| К12 | Реле стартера |
| К13 | Реле подогревателя мочевины |
| К14 | — |
| К15 | Реле генератора |
| К16 | Реле холодильника |
Сверяйте назначение элементов со своими схема.
Силовой блок предохранителей

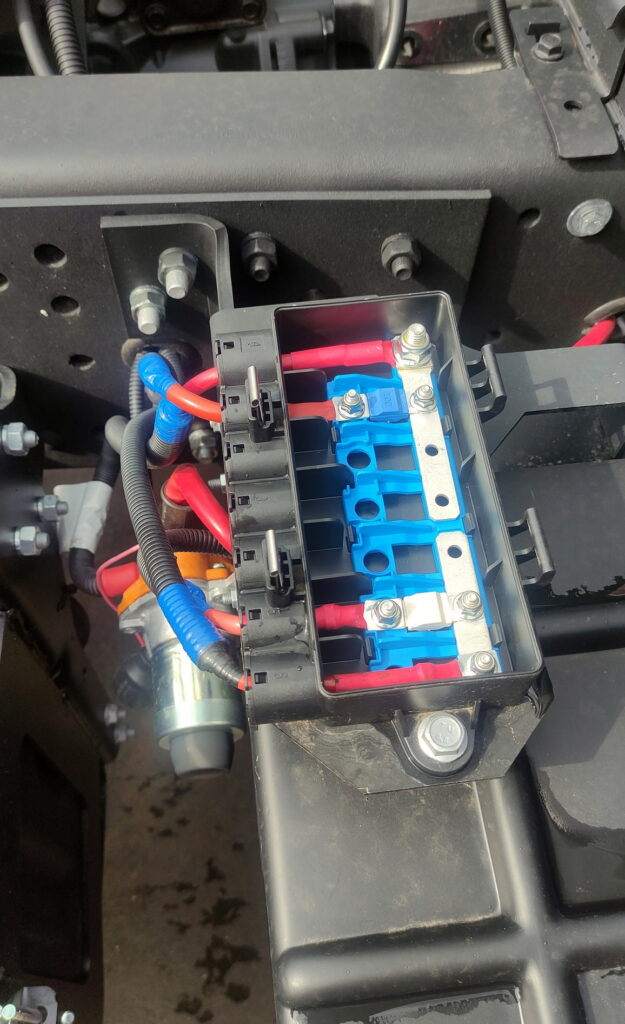

Рядом с аккумуляторной батарей, слева за кабиной, устанавливается главный блок предохранителей высокой мощности выполненный в виде плавких вставок.
Фото — пример

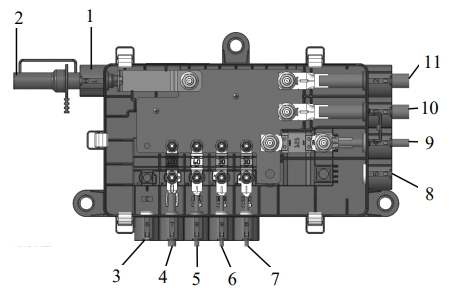

Схема
Обозначение
- блок силовых предохранителей
- клемма внешнего запуска
- предохранитель для спец. надстройки (устанавливается производителем спец. надстройки шасси)
- подогреватель надувочного воздуха двигателя (100 А)
- электрогидроусилитель руля (60 А)
- блок управления двигателем (30 А)
- блок управления коробки передач с автоматическим управлением (30 А) (для отдельных комплектаций автомобилей)
- предохранитель для спец. надстройки (устанавливается производителем спец. надстройки шасси)
- блок реле и предохранителя кабины (125 А)
- стартер двигателя
- аккумуляторная батарея
