Предохранители Lexus ES 250 300 350 (2012 — 2018)
Lexus ES 250 300 350 шестого поколения производился в 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах с обозначением х60. За это время модель получила обновление. В данной публикации мы представим описание предохранителей и реле Лексус ЕС 300 350 6 поколения с местами расположения блоков и их фотографиями. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

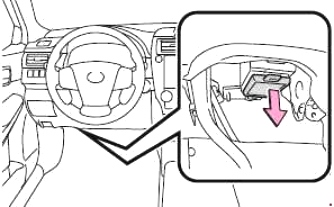

Он находится под панелью приборов со стороны водителя.

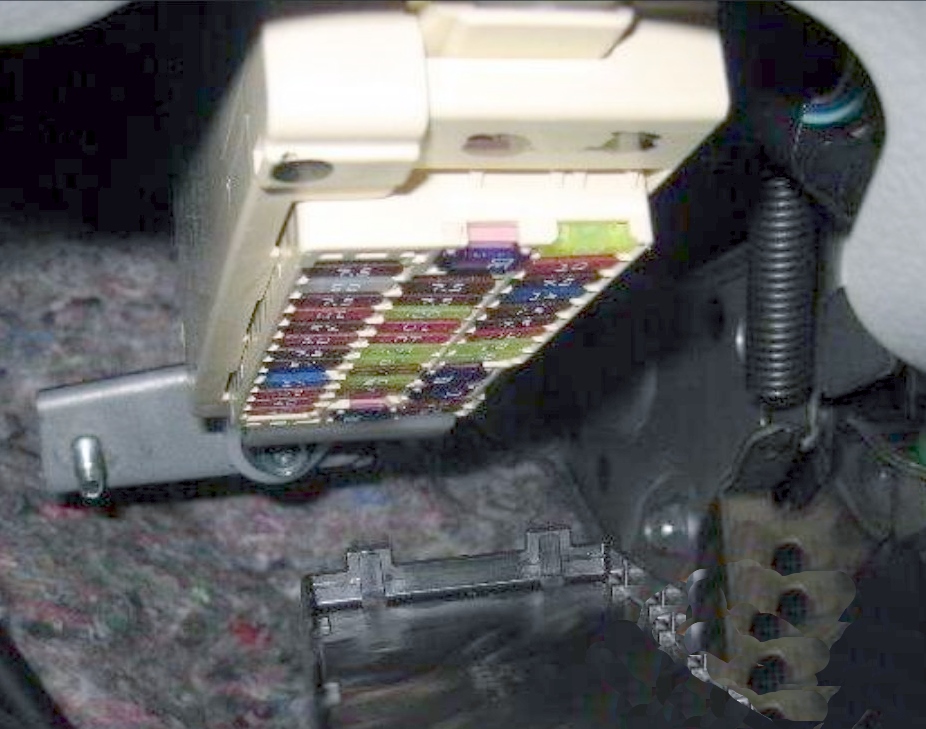

Расположение
Сверяйте актуальное назначение элементов со своими схемами на защитной крышке.

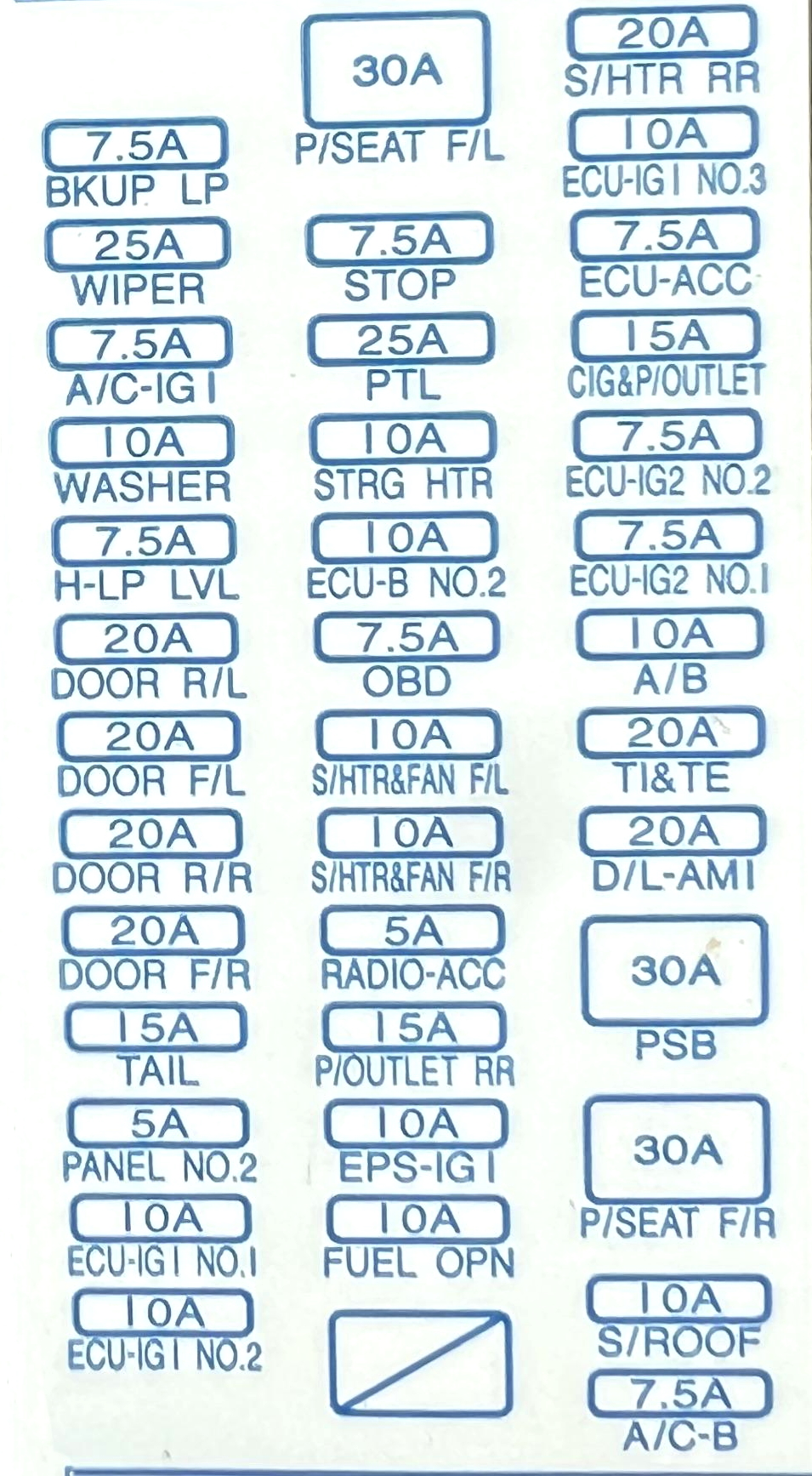

Пример схемы с крышки блока

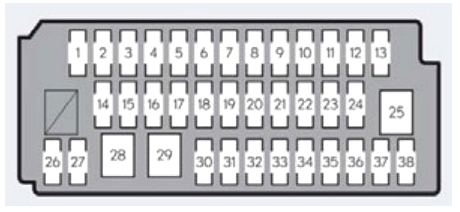

Схема
Описание
| 1 | 10A ECU-IG1 NO.2 — Главный ЭБУ кузова, аудиосистема, система блокировки переключения передач, ЭБУ управления наружными зеркалами, редуктор натяжения, стеклоочистители, подогрев рулевого колеса, мульти информационный дисплей, аудиодисплей, интуитивная система помощи при парковке, система предупреждения о давлении в шинах, лунная крыша, автоматическое антибликовое внутреннее зеркало заднего вида, датчик дождя, задняя солнцезащитная шторка, беспроводная система блокировки дверей, ЭБУ открывания и доводчика багажника с электроприводом |
| 2 | 10A — Электрический вентилятор охлаждения, антиобледенитель ветрового стекла, VSC, ABS, система зарядки, датчик положения руля, трансмиссия с электронным управлением, электро усилитель руля, ЭБУ шлюза, электрическая наклонно-телескопическая рулевая колонка |
| 3 | 5A PANEL NO.2 — панель приборов, Часы |
| 4 | 15A TAIL — Стояночные огни, боковые указатели поворота, фонари освещения номерного знака |
| 5 | 20A DOOR F/R — Электро стеклоподъемники, ЭБУ управления наружными зеркалами, переднее правое |
| 6 | 20A DOOR R/R — Электрическое стекло заднее правое |
| 7 | 20A DOOR F/L Электро стеклоподъемник, ЭБУ управления наружными зеркалами, переднее левое |
| 8 | 20A DOOR R/L — Электрическое стекло, заднее левое |
| 9 | 7,5А H-LP LVL — Система автоматического выравнивания фар |
| 10 | 10А WASHER — Омыватель ветрового стекла |
| 11 | 7,5А A/C-IG1 — Система кондиционирования воздуха, обогреватель PTC, датчики и счетчики, обогрев сидений и вентиляторы |
| 12 | 25А WIPER — Стеклоочистители ветрового стекла |
| 13 | 7,5А BKUP LP — Система многопортового впрыска топлива, последовательная многопортовая топливная система, трансмиссия с электронным управлением, аудиосистема, навигационная система, задние фонари |
| 14 | 10A FUEL OPN — Открыватель дверцы топливного бака |
| 15 | 10A EPS-IG1 — Электрический усилитель руля |
| 16 | 15A P/OUTLET RR — Розетка электропитания |
| 17 | 5A RADIO-ACC — Аудиосистема, Remote Touch, мульти информационный дисплей, аудиодисплей, навигационная система |
| 18 | 10A S/HTR&FAN F/R — Обогрев и вентиляция сидений |
| 19 | 10A S/HTR&FAN F/L — Обогрев и вентиляция сидений |
| 20 | 7,5A OBD — Бортовая система диагностики |
| 21 | 10A ECU-B NO.2 — Главный выключатель стеклоподъемников, система кондиционирования воздуха, система интеллектуального доступа с кнопочным запуском, система предупреждения о давлении в шинах, задняя солнцезащитная шторка |
| 22 | 10A STRG HTR — Рулевое колесо с подогревом |
| 23 | 25A PTL — ЭБУ открывания и закрывания багажника с электроприводом |
| 24 | 7,5A STOP — Система управления питанием, система многопортового впрыска топлива, последовательная многопортовая топливная система, VSC, ABS, трансмиссия с электронным управлением, система поддержки водителя, распределительный блок моторного отсека в сборе, задние фонари, высоко расположенный стоп-сигнал, система интеллектуального доступа с кнопочным запуском, система блокировки переключения передач |
| 25 | 30A P/SEAT F/L — Сиденья с электроприводом |
| 26 | 7,5A A/C-B — Система кондиционирования воздуха |
| 27 | 10A S/ROOF — Лунная крыша, Люк |
| 28 | 30А P/SEAT F/R — Сиденья с электроприводом |
| 29 | 30A PSB — Ремень безопасности с функцией предотвращения столкновения |
| 30 | 20A D/L-AM1 — Главный ЭБУ кузова, система блокировки дверей с электроприводом |
| 31 | 20A TI&TE — Электрическая наклонная и телескопическая рулевая колонка |
| 32 | 10A A/B — Система классификации пассажиров, система подушек безопасности SRS |
| 33 | 7,5A ECU-IG2 NO.1 — Приборы и счетчики |
| 34 | 7,5A ECU-IG2 NO.2 — VSC, ABS, ЭБУ шлюза, система интеллектуального доступа с кнопочным запуском, система подушек безопасности SRS |
| 35 | 15A CIG& P/OUTLET — Розетка |
| 36 | 7,5A ECU-ACC — Главный ЭБУ кузова, датчики и счетчики, наружные зеркала заднего вида |
| 37 | 10A ECU-IG1 NO.3 — Интуитивная система помощи при парковке, система поддержки водителя, звуковой сигнал системы контроля заноса, система контроля слепых зон, радарный датчик |
| 38 | 20A S/HTR RR — Обогрев передних сидений |
За работу прикуривателя отвечает предохранитель номер 35.
Блоки под капотом
Основной блок

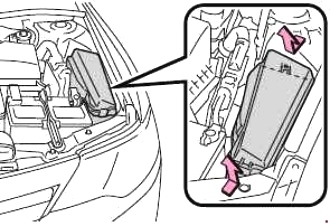

В моторном отсеке главный блок предохранителей и реле расположен с левой стороны рядом с аккумулятором. Закрыт защитной крышкой.

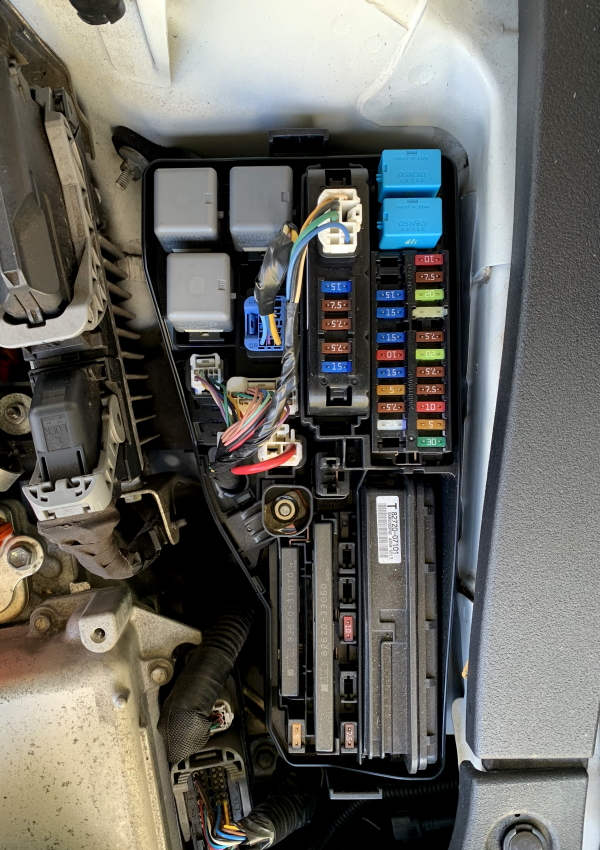

Фото — пример исполнения

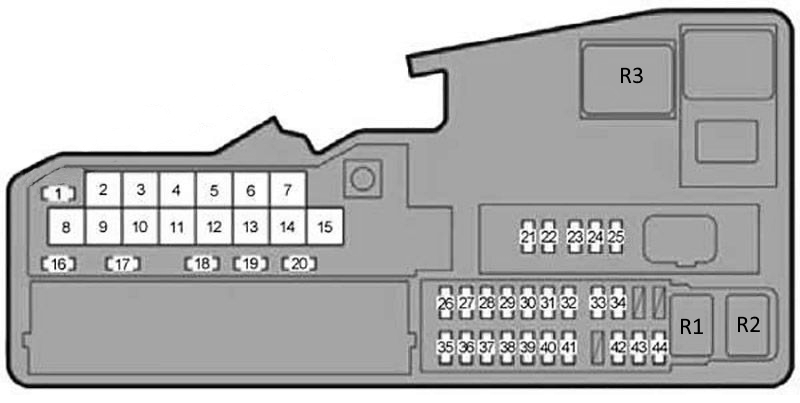

Схема
Обозначение
| 1 | 5A WIP-S — Система поддержки водителя, стеклоочистители |
| 2 | 50A FAN — Электрический вентилятор охлаждения |
| 3 | 30A H-LPCLN — Очиститель фар |
| 4 | 30A ENGW/PMP — ES 300h, ES 350h: Система охлаждения |
| 5 | 50A PTC HTR NO.2 — Нагреватель |
| 6 | 50A PTC HTR NO.1 — Нагреватель |
| 7 | 50A HTR — Система кондиционирования воздуха |
| 8 | 140A ALT — ES 250, ES 350: Система зарядки |
| 8 | 120A DC/DC — ES 300h, ES 350h: Гибридная система |
| 9 | 30A ABS NO.2 — ES 250, ES 350: VSC, ABS |
| 10 | 30A ST/AM2 — ES 250, ES 350: Система запуска |
| 10 | 30A ABS NO.1 — ES 300h, ES 350h: VSC, ABS |
| 11 | 30A H-LP-MAIN — Предохранители H-LP RH-LO, H-LP LH-LO |
| 12 | 50A ABS MTR NO.2 ES 300h, ES 350h: VSC, ABS |
| 13 | 50A ABS NO.1 — ES 250, ES 350: VSC, ABS |
| 13 | 50A ABS MTR NO.1 — ES 300h, ES 350h: VSC, ABS |
| 14 | 50A R/B NO.2 — ES 300h, ES 350h: Предохранители IGCT MAIN, INV W/PMP |
| 15 | 80A EPS — Электрический усилитель рулевого управления |
| 16 | 7,5A S-HORN — Звуковой сигнал |
| 17 | 15A DEICER — Антиобледенитель ветрового стекла |
| 18 | 10A HORN — Сирена |
| 19 | 15A TV — Мульти информационный дисплей, аудио дисплей, Remote Touch, аудиосистема, манометры и измерительные приборы |
| 20 | 30A AMP NO.2 — Аудиосистема |
| 21 | 15A EFI NO.2 Система много портового впрыска топлива, последовательная много портовая топливная система, трансмиссия с электронным управлением |
| 22 | 10A EFI NO.3 — ES 250, ES 350: система много портового впрыска топлива, последовательная много портовая топливная система, система впуска воздуха, выхлопная система |
| 22 | 7,5A EFI NO.3 — ES 300h, ES 350h: Много портовая система впрыска топлива, последовательная много портовая топливная система, система впуска воздуха |
| 23 | 7,5A 1NJ — Много портовая система впрыска топлива, последовательная много портовая топливная система |
| 24 | 7,5A ECU-IG2 NO.3 — Система много портового впрыска топлива, последовательная много портовая топливная система, трансмиссия с электронным управлением, система управления мощностью, система блокировки рулевого управления, система круиз-контроля |
| 25 | 15A IGN — Система запуска |
| 26 | 25A D/L-AM2 — Система блокировки дверей с электроприводом |
| 27 | 25A IG2-MAIN — Предохранители INJ, IGN |
| 28 | 7,5A ALT-S — ES 250, ES 350: Система зарядки |
| 28 | 7,5A DC./DC-S — ES 300h, ES 350h: Гибридная система |
| 29 | 5A MAYDAY |
| 30 | 15A TURN&HAZ — Сигналы поворота, аварийные мигалки |
| 31 | 10A STRG LOCK — Система блокировки рулевого управления |
| 32 | 30A AMP — Аудиосистема |
| 33 | 15A H-LP LH-LO — Левая фара |
| 34 | 15A H-LP RH-LO — Правая фара |
| 35 | 30A EFI-MAIN NO.1 — EFI NO. 2 , EFI NO. 3 , топливная система |
| 36 | 5A SMART — Система интеллектуального доступа с кнопочным запуском, система классификации пассажиров |
| 37 | 10A ETCS — Система много портового впрыска топлива, последовательная много портовая топливная система |
| 38 | 7,5A ABS NO.2 — ES 300h: VSC, ABS |
| 39 | 7,5A EFI NO.1 — Система много портового впрыска топлива, последовательная много портовая топливная система, трансмиссия с электронным управлением |
| 40 | 20A A/F — ES 250, ES 350: Система впуска воздуха |
| 40 | 20A EFI-MAIN NO.2 — ES 300h, ES 350h: Топливная система, система забора воздуха, выхлопная система |
| 41 | 7,5A AM2 — Система управления питанием, система интеллектуального доступа с кнопочным запуском |
| 42 | 10A PANEL — Подсветка переключателей, аудиосистема, мульти информационный дисплей, аудиодисплей, подсветка рычага переключения передач, подсветка перчаточного ящика, подсветка консольного ящика, Remote Touch, интуитивная подсветка переключателя системы помощи при парковке |
| 43 | 7,5A DOME — Часы, подсветка пространства для ног, суетные огни, декоративные огни, персональные огни, любезные огни в дверях |
| 44 | 10A ECU-B NO.1 — Система интеллектуального доступа с кнопочным запуском, главный ЭБУ кузова, датчик положения руля, датчики и счетчики, ЭБУ шлюза, рулевая колонка с электроприводом наклона и телескопической регулировки, сиденья с электроприводом, модуль верхнего расположения, ЭБУ управления наружными зеркалами, ЭБУ открывания и доводчика багажника с электроприводом |
Реле
- R1 — ST — Cтартер
- R2 — HORN — Реле сигнала
- R3 — H-LP — Реле фар
Дополнительный блок
Устанавливается на гибридные модели.

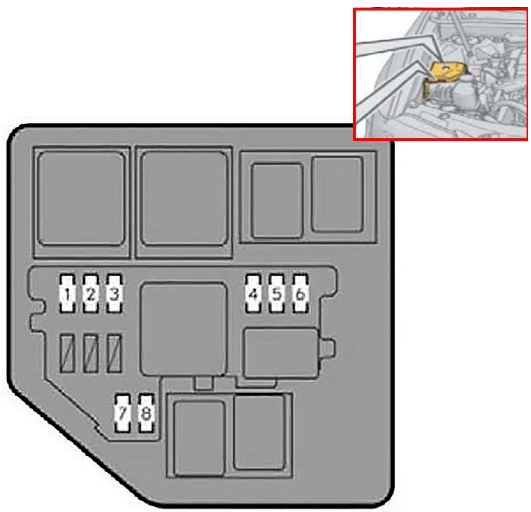

Схема
Назначение
- BATT FAN — 7,5A Вентилятор охлаждения батареи
- INV W/PMP RLY — 7.5A Предохранители INV W/PMP RLY
- DC/DC IGCT — 10A Гибридная система
- INV — 7.5A Гибридная система
- BATTVLSSR — 10A Гибридная система
- PM IGCT — 7.5A Система управления питанием, гибридная система
- IGCT-MAIN — 25A Предохранители INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, BATT FAN
- INV W/PMP — 15A Гибридная система
Остались вопросы — пишите в комментарии.
