Предохранители Lexus GS 300 (1991 — 1996)
Lexus GS 300 1 поколения выпускался в 1991 1992 1993 1994 1995 и 1996 году с обозначениями S140 S141 S147. В данном материале вы сможете найти информацию о расположении всех электронных блоков управления, подробным описанием предохранителей и реле Лексус ГС 300 1 поколения с их фотографиями и схемами блоков. Выделим предохранитель отвечающий за прикуриватель.
Расположение блоков может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.

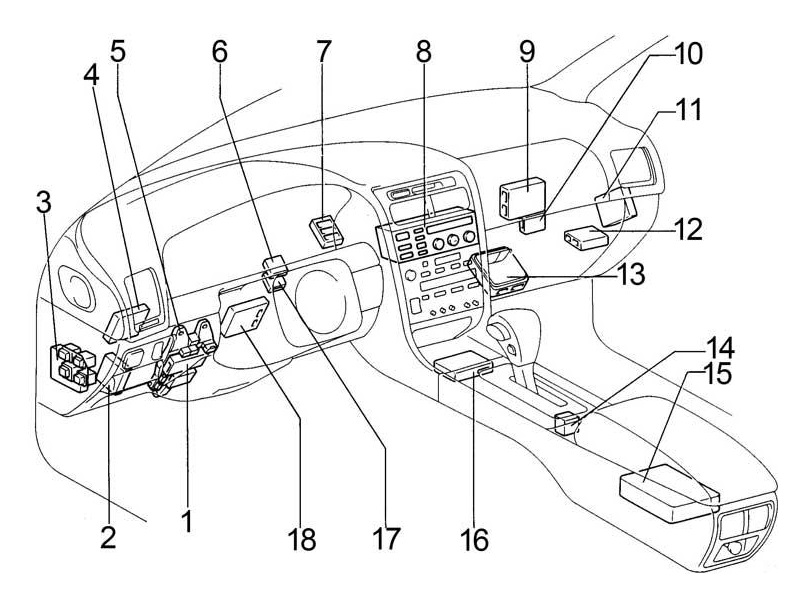

Блоки в салоне
Расположение
Схема расположения блоков
Описание
- Интегрированное реле
- Реле дневных ходовых огней
- Блок реле
- Блок управления противоугонной системой
- Блок предохранителей
- Реле стеклоочистителя
- Распределительный блок
- Блок управления кондиционером
- Блок управления антипробуксовочной системой
- Усилитель кондиционера
- Блок управления антиблокировочной системой и антипробуксовочной системой
- Реле отопителя
- Блок управления двигателем (M/T) / Блок управления двигателем и автоматической коробкой передач (A/T)
- Блок управления блокировкой селектора коробки передач
- Центральный блок подушек безопасности
- Блок управления круиз-контролем
- Блок PPS
- Блок управления рулевой колонкой
Блок предохранителей
Он находится в нижней части панель приборов со стороны рулевого управления, за защитной крышкой
Сверяйте назначение элементов со своими схемами на крышке блоков.
Вариант 1
Схема
Вариант 2

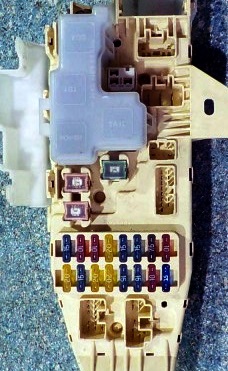

Фото — пример

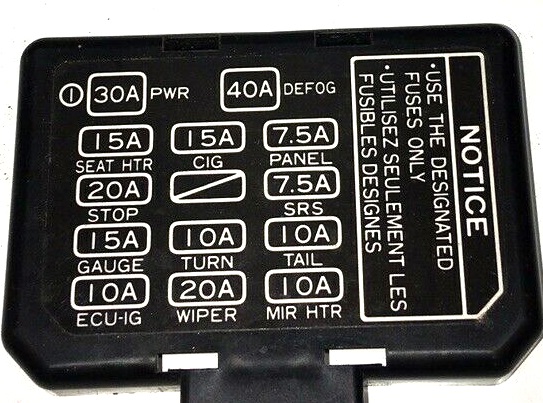

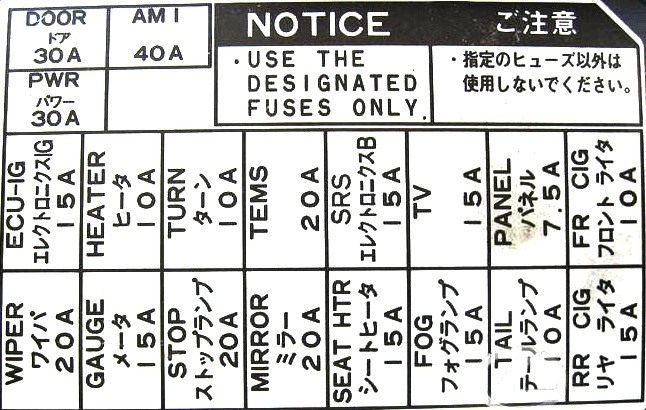

Схема
Обозначение
| SEAT HTR | Подогрев сидений |
| STOP | Лампы стоп-сигнала, дополнительный стоп сигнал, блокировка селектора коробки передач, ABS, TRC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| GAUGE | Комбинация приборов, лампы заднего хода, обогрев заднего стекла, обогрев зеркал, блок управления отопителем, кондиционер, сервисные индикаторы, предупреждающий зуммер, система зарядки, индикаторы автоматической коробки передач, дневные ходовые огни |
| ECU-IG | Блокировка селектора коробки передач, телефон, центральный замок, ремни безопасности, ABS, TRC, усилитель рулевого управления, круиз-контроль, система регулировки наклона и высоты рулевой колонки, антенна, вентилятор системы охлаждения, подсветка панели приборов, система автоматического освещения, селектор коробки передач |
| CIG | Прикуриватель (передний / задний), часы, кондиционер, аудио система, блокировка селектора коробки передач, система подушек безопасности SRS, центральный замок, зеркала с электроприводом, антенна, противоугонная система |
| — | — |
| TURN | Указатели поворота |
| WIPER | Стеклоочиститель и омыватель, очистители фар |
| PANEL | Индикаторы автоматической коробки передач, блок управления отопителем, аварийная сигнализация, освещение перчаточного ящика, подсветка пепельницы, часы, подсветка прикуривателя, аудио система, селектор коробки передач, подсветка панели приборов, дневные ходовые огни |
| SRS | Система подушек безопасности SRS |
| TAIL | Габаритный свет, освещение номерного знака |
| MIR HTR | Обогрев зеркал |
| POWER | Стеклоподъемники, люк, сиденья с электроприводом, центральный замок, регулировки рулевой колонки, силовое реле (POWER) |
| DEFOG | Обогрев заднего стекла, предохранитель: «MIR HTR» |
| DOOR | Двери, центральный замок. |
За прикуриватель отвечает предохранитель обозначенный как CIG.
Реле
C обратной стороны блока могут крепится реле.

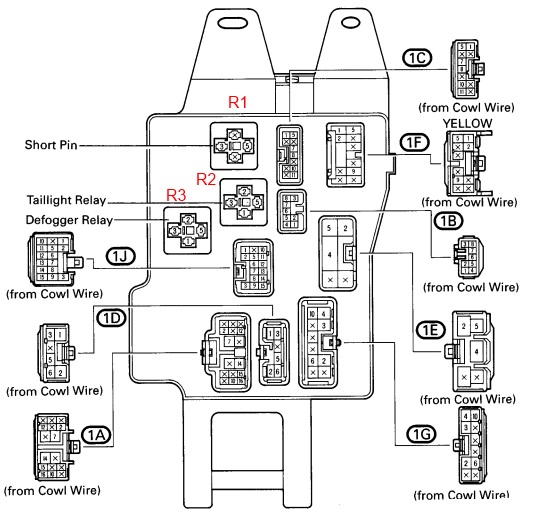

Схема
Назначение
| R1 | Перемычка (Short pin) |
| R2 | Габаритный свет |
| R3 | Обогрев заднего стекла |
Блок реле

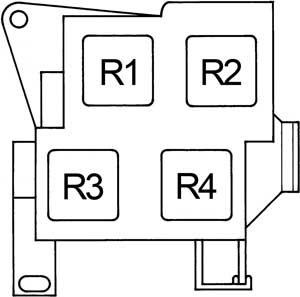

Схема
Расшифровка
| R1 | Указатели поворота (аварийная сигнализация) |
| R2 | Дневные ходовые огни №4 |
| R3 | Противотуманный свет |
| R4 | Силовое реле (стеклоподъемники, люк, центральный замок, рулевая колонка, сиденья с электроприводом) |

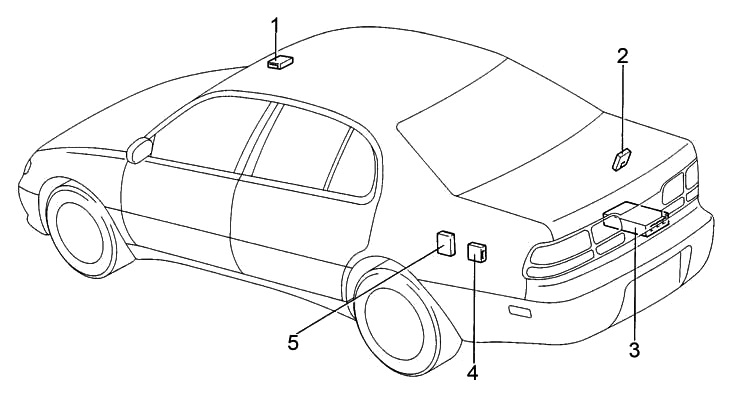

Дополнительные элементы
Схема
Описание
- Реле люка
- Блок управления блокировкой дверей
- Аудио усилитель
- Реле антенны
- Блок управления топливным насосом
Блоки под капотом
Расположение

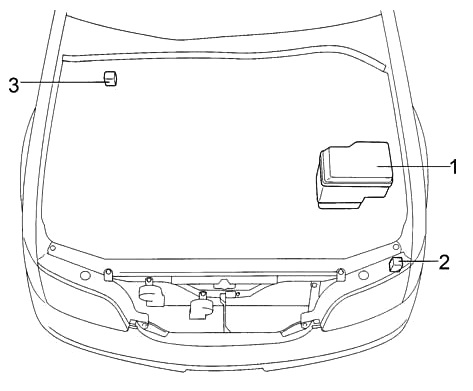

Схема расположения блоков
Обозначение
- Блок предохранителей и реле
- Реле очистителей фар
- Реле анти пробуксовочной системы
Блок предохранителей и реле

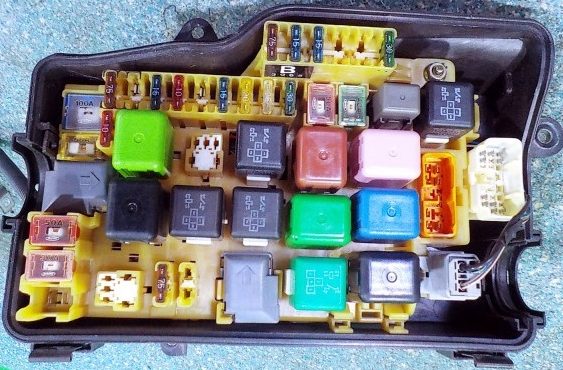

Фото пример

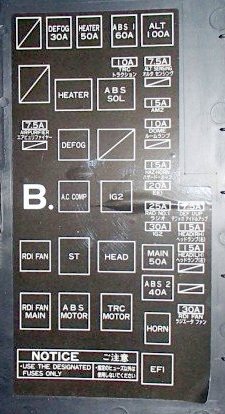

Схема с крышки блока

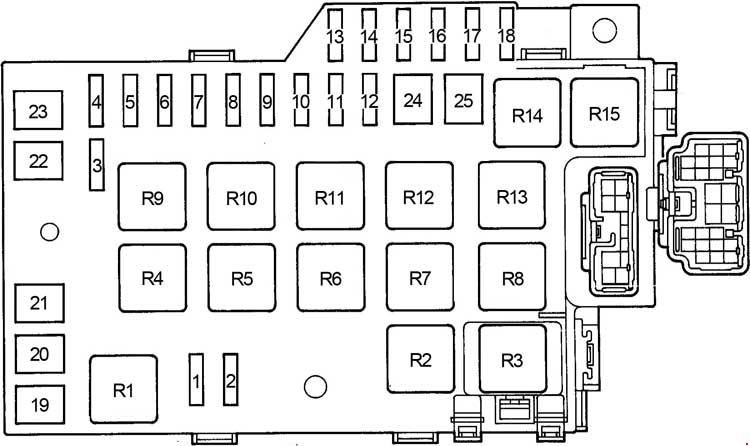

Схема
Назначение
| 1 | 15A FOG — Противотуманный свет |
| 2 | 7,5A DRL — Дневные ходовые огни |
| 3 | 10A TRAC — Анти пробуксовочная система |
| 4 | 10A DOME — Освещение салона, люк, круиз-контроль, индикатор открытых дверей, персональное освещение, освещение багажного отсека, освещение в дверях, освещение пространства для ног, подсветка замка зажигания, часы ABS, антенна, аудио система, противоугонная система, система беспроводного дистанционного управления |
| 5 | 7,5A ECU-B — Система беспроводного дистанционного управления, ABS, TRC, круиз-контроль, дневные ходовые огни, кондиционер |
| 6 | 7,5A ALT SENSING — Система зарядки |
| 7 | 15A AM2 — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, индикатор заряда аккумулятора, система зажигания, комбинация приборов, сервисные индикаторы, предупреждающий зуммер |
| 8 | 15A TEL — Телефон |
| 9 | 20A HAZ. HORN — Аварийная сигнализация, звуковой сигнал |
| 10 | 20A EFI — Блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | 25A RADIO NO. 1 — Аудио система, антенна |
| 12 | 30A IG2 — Система зажигания |
| 13 | 7,5A OBD II — 1996-1997: Диагностический разъем |
| 14 | 15A HEAD RH — Правая фара |
| 10A HEAD RH-UPR — Дальний правый свет | |
| 15 | 15A HEAD LH — Левая фара |
| 10A HEAD LH-UPR — Дальний левый свет | |
| 16 | 10A HEAD RH-LWR — Ближний правый свет |
| 17 | 10A HEAD LH-LWR — Ближний левый свет |
| 18 | 30A RDI FAN — Вентилятор системы охлаждения |
| 19 | — |
| 20 | 40A AM1 — Замок зажигания, предохранители: «ECU–IG», «WIPER», «GAUGE», «TURN», «SEAT–HTR», «CIG» |
| 21 | 50A HEATER — Реле отопителя |
| 22 | 60A ABS — Главное реле вентилятора системы охлаждения, реле анти пробуксовочной системы, реле антиблокировочной системы тормозов, предохранители: «TRAC» |
| 23 | 100A ALT — Реле габаритного света, генератор, предохранители: «FOG», «AM1», «HEATER», «DEFOG», «ABS», «STOP», «SRS», «POWER» |
| 24 | 50A MAIN — Реле фар, реле дневных ходовых огней №2, реле стартера |
| 25 | 40A ABS No.2 — Мотор анти пробуксовочной системы, мотор антиблокировочной системы тормозов |
| Реле | |
| R1 | Дневные ходовые огни №3 |
| R2 | Вентилятор системы охлаждения |
| R3 | Дневные ходовые огни №2 |
| R4 | Отопитель |
| R5 | Перемычка (Short pin) |
| R6 | Муфта компрессора кондиционера |
| R7 | Стартер |
| R8 | Мотор ABS |
| R9 | ABS |
| R10 | Главный вентилятор системы охлаждения |
| R11 | Зажигание (IG2) |
| R12 | Фары |
| R13 | Анти пробуксовочная система |
| R14 | Звуковой сигнал |
| R15 | Блок управления двигателем (EFI) |
Электросхема
Нужно больше информации? Изучите схемы электрических компонентов Lexus GS300: «скачать«.
