Предохранители Lexus LX 450 (1995 – 1997) и реле

Lexus LX 450 представляет 1 поколение модельного ряда ЛХ которое выпускалось в 1995 1996 1997 году. В данной статье вы найдёте описание предохранителей и реле Лексус ЛХ 450 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Lexux LX 450

Назначение предохранителей и реле может отличатся от представленного. Сверяйте информацию со своими схемами на крышке блоков.

Блоки в салоне

Расположение

Общая схема

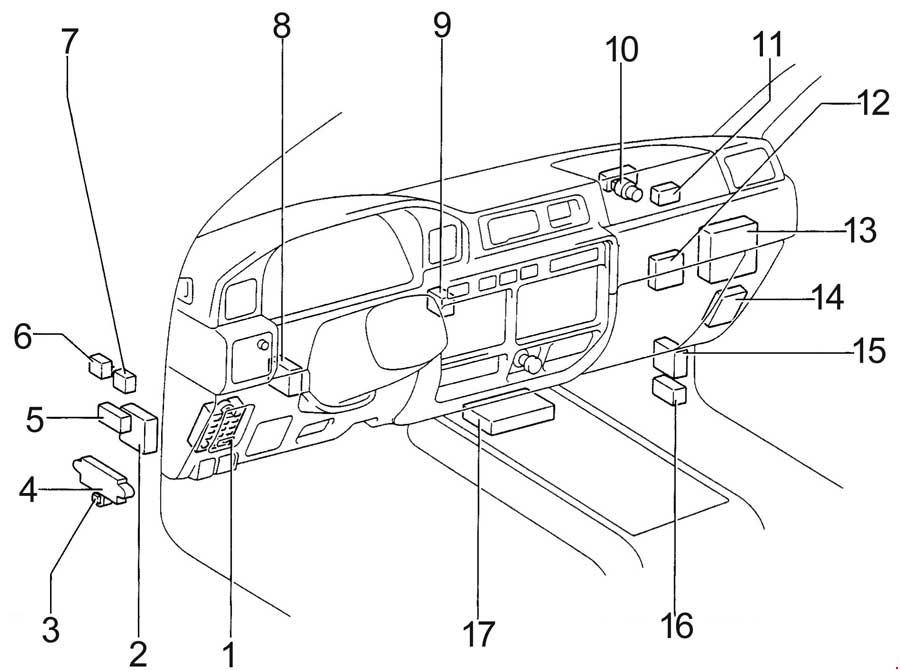

Расположение блоков в салонеРасположение блоков в салоне

Описание

  1. Блок предохранителей
  2. ЭБУ АБС
  3. Реле размыкания цепи
  4. Блок реле
  5. Реле управления блокировкой центрального дифференциала
  6. Реле предупреждения о не пристегнутом ремне безопасности
  7. Реле фиксатора света
  8. ЭБУ круиз-контроля
  9. Усилитель системы кондиционирования воздуха
  10. Температура охлаждающей жидкости двигателя. Cut реле
  11. Реле контроля скорости вентилятора
  12. Усилитель кондиционера
  13. Модуль управления двигателем
  14. Стерео компонентный усилитель
  15. ЭБУ блокировки дифференциала
  16. Реле света цилиндра зажигания
  17. Сборка датчика подушки безопасности

Блок предохранителей

Он находится в нижней части панели приборов за защитной крышкой.

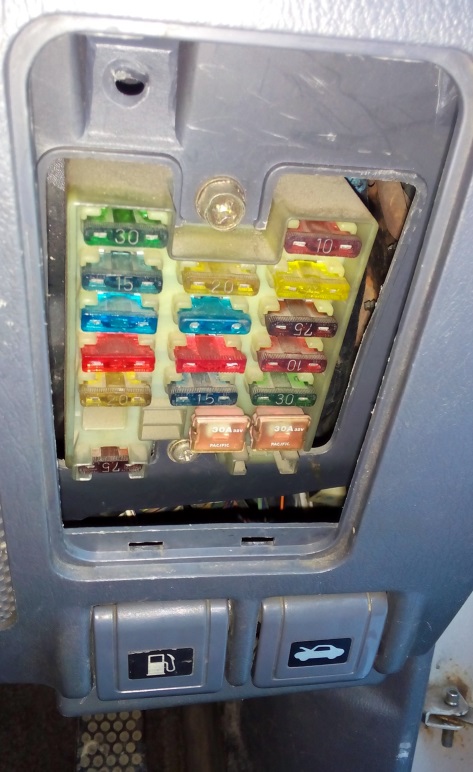

Фото пример блока в салоне крузер 80Фото пример блока в салоне крузер 80

Схема

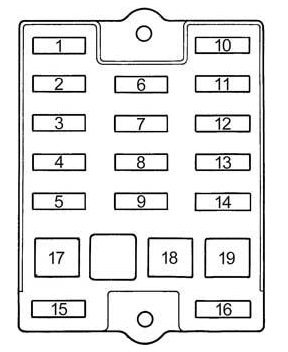

Схема блока в салонеСхема блока в салоне

Назначение

1 15A CIG — Прикуриватель, зеркала заднего вида с электроприводом, цифровой дисплей часов, радио, кассетный магнитофон, антенна с электроприводом, система блокировки переключения передач автоматической коробки передач, система подушек безопасности SRS
2 15A TAIL — Задние фонари, освещение номерного знака, габаритные огни и передние боковые габаритные огни, подсветка приборной панели, часы, подсветка перчаточного ящика
3 15A OBD — Бортовая система диагностики
4 10A STOP — Стоп-сигналы, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, система блокировки переключения передач автоматической коробки передач
5 20A DEFOG — Обогрев заднего стекла
6 20A WIPER — Дворники и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла
7 10A GAUGE — Датчики и измерители, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп выпуска и открытых дверей), фонари заднего хода
8 7,5A TURN — Указатели поворота
9 15A ECU-IG — Система круиз-контроля
10 10A ECU-B — Система подушек безопасности SRS
11 20A REAR-HTR — Кондиционер
12 7,5A IGN — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система контроля выбросов, система подушек безопасности SRS
13 10A A.C — Кондиционер
14 30A DIFF — Система блокировки дифференциала
15 Не используется
16 Не используется
17 Не используется
18 40A FL HEATER — Кондиционер
19 30A FL POWER — Электрические стеклоподъемники, система блокировки дверей с электроприводом, люк с электроприводом на крыше

За прикуриватель отвечает предохранитель номер 1 на 15А.

Блок реле

Схема

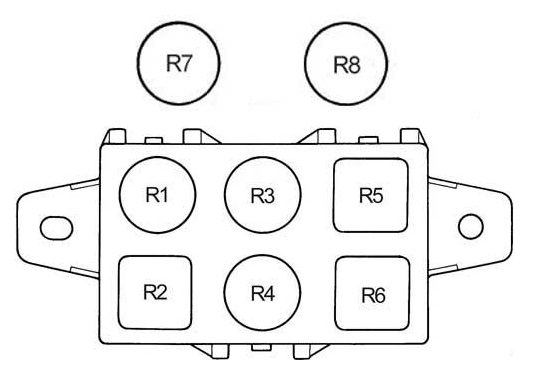

Relay diagramRelay diagram

Обозначение

R1 Обогреватель стекла
R2 Нагреватель
R3 Реле мощности
R4 Габариты
R5 Указатель поворотов (аварийка)
R6 Не используется
R7 Вентилятор охлаждения
R8 Вентилятор охлаждения (высокая скорость)

Дополнительные элементы

Схема

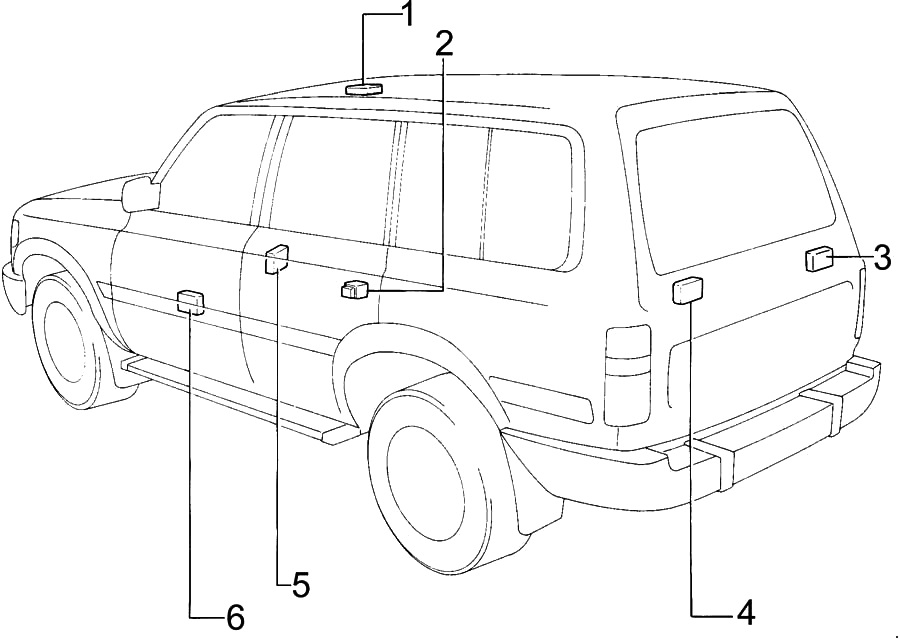

Additional elementsAdditional elements

Расшифровка

  1. Реле управления люком
  2. Реле заднего обогревателя
  3. Усилитель НЧ-динамика
  4. Реле заднего стеклоочистителя
  5. ЭБУ блокировки переключения передач
  6. Реле управления дверным замком

Блоки под капотом

Расположение

Общая схема

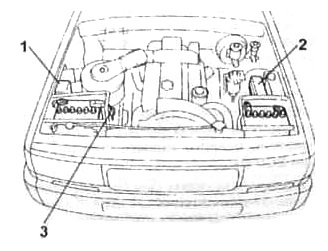

LocationLocation

Описание

  1. распределительная коробка
  2. блок предохранителей и реле
  3. плавкая вставка высокой мощности

Распределительная коробка

Фото схема

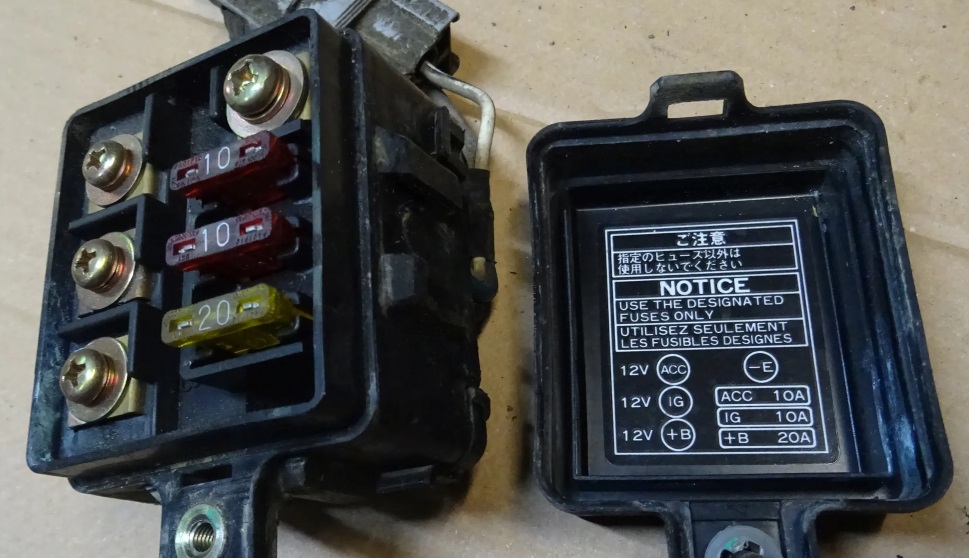

Распределительная коробкаРаспределительная коробка

Обозначение

 АСС —  клемма АСС замка зажигания
 IG — клемма IG1 замка зажигания
 + В — плавкая вставка электрической цепи
 — E — заземление

Блок предохранителей и реле

Фото пример

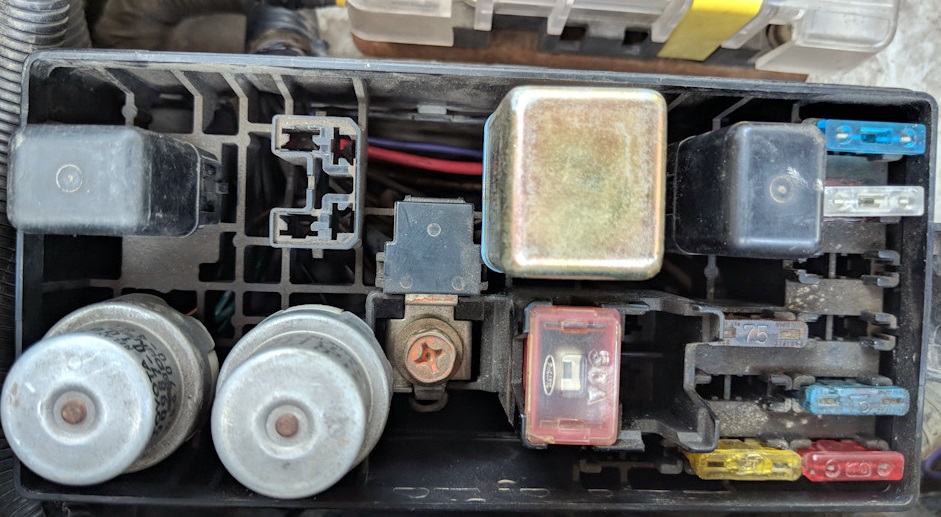

Фото пример блокаФото пример блока

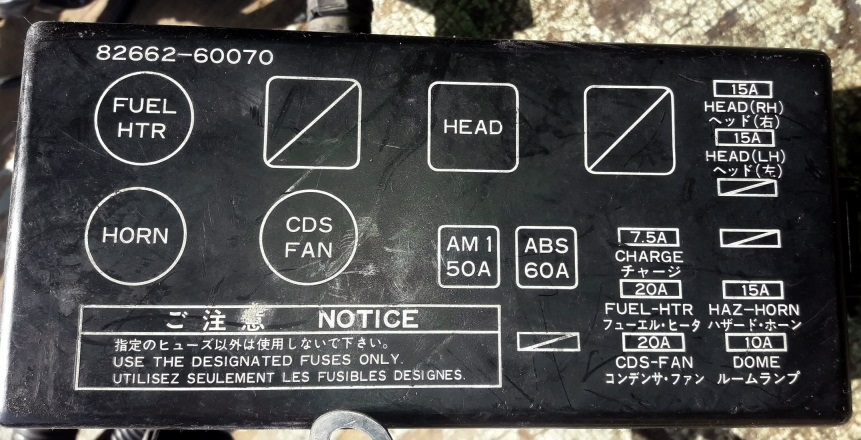

Пример схемы с крышки блока

Схема с крышки блокаСхема с крышки блока

Схема

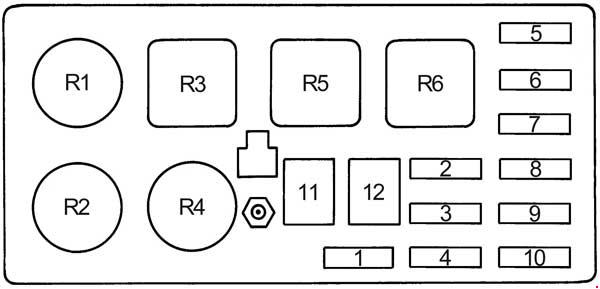

Схема блока 2Схема блока 2

Назначение

1 Не используется
2 7,5A CHARGE — Система зарядки, сигнальная лампа разрядки
3 15A EFI — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
4 20A CDS-FAN
5 15A HEAD (RH) — Правые фары
6 15A HEAD (LH) — Левая фара
7 Не используется
8 Не используется
9 15A HAZ-HORN — Аварийные мигалки, гудки
10 10A DOME — Внутреннее освещение, личное освещение, освещение багажного отделения, лампа зажигания, сигнальная лампа открытой двери, часы, радио, кассетный магнитофон, электрическая антенна, подсветка туалетного столика
11 50A AM 1 — Все компоненты в цепях «CIG», «WIPER», «GAUGE», «TURN», «ECU-IG», «REAR-HTR», «IGN», «DIFF» и «FL POWER»
12 60A ABS — Анти блокировочная тормозная система
Relay
R1 Управления двигателем
R2 Сигнал
R3 Не используется
R4 Не используется
R5 Фары
R6 Не используется

Рядом может находится ещё дополнительный блок АБС.
