Предохранители Lexus LX 470 (1998 – 2007) и реле
Lexus LX 470 j100 представляет 2 поколение модельного ряда ЛХ которое выпускалось в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 году. За это время модель прошла обновление 2 раза. В данной статье вы найдёте описание предохранителей и реле Лексус ЛХ 470 со схемами блоков, фото примерами их исполнения и местами расположения. Выделим предохранитель прикуривателя.
Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и региона поставки.
Блоки в салоне
Блок предохранителей с левой стороны

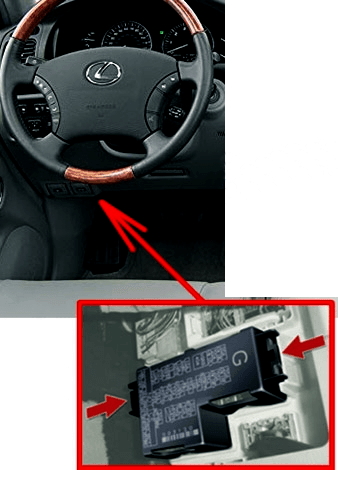

Данный блок с предохранителями и реле расположен с левой стороны под панелью приборов.

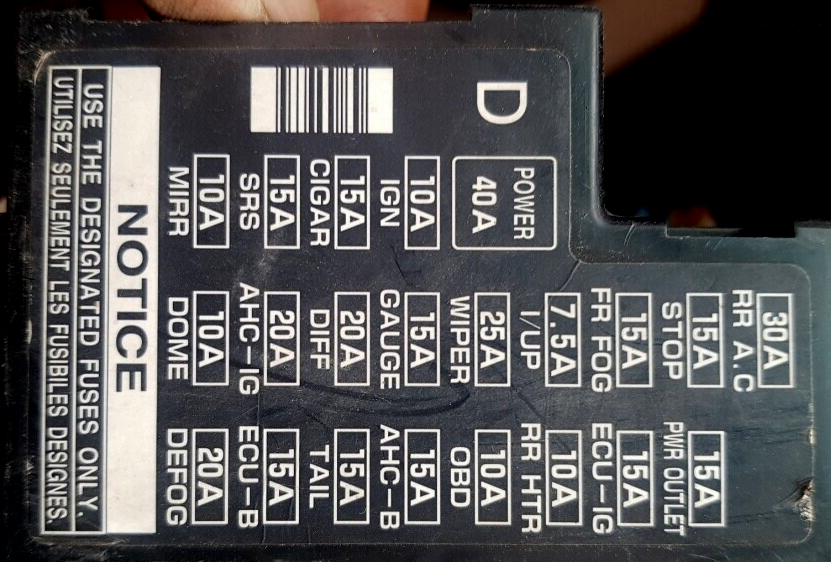

Сверяйте назначение со своими схемами на крышке блоков.

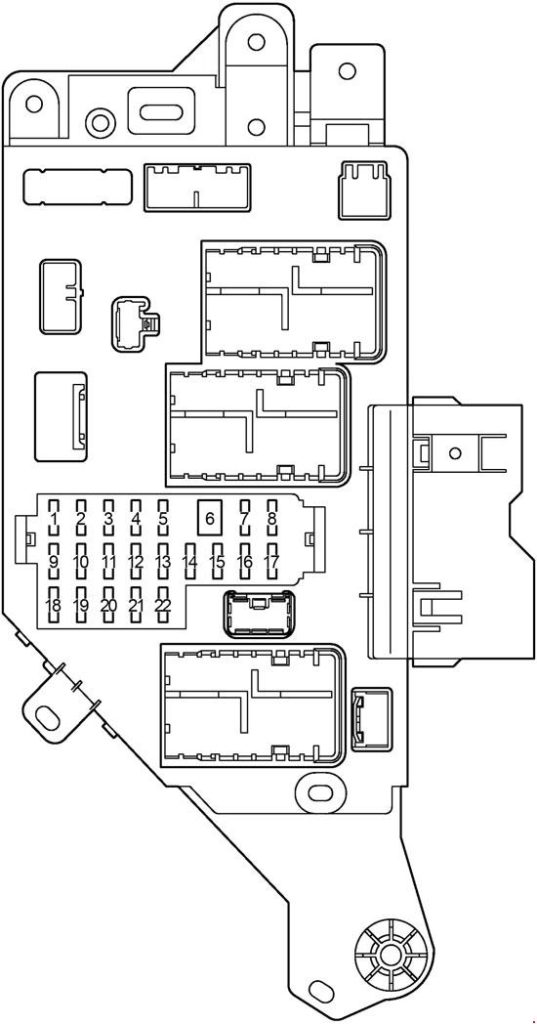

Схема. Вариант 1.
1998 — 2002
Обозначение
| 1 | 10A MIRR — Зеркала с электроприводом |
| 2 | 15A SRS — Подушки безопасности, ремни безопасности с преднатяжителем |
| 3 | 15A CIGAR — Прикуриватель, аудиосистема, антенна |
| 4 | 10A IGN — Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, ABS, подушки безопасности, ремни безопасности с преднатяжителем, предупреждающий световой сигнал разрядки |
| 5 | 40A POWER — Центральный замок, стеклоподъемники, люк, сиденья с электроприводом, система регулировки наклона и высоты рулевой колонки |
| 6 | 10A DOME — Освещение салона, персональное освещение |
| 7 | 20A AHC-IG — Активная система управления высотой расположения кузова (AHC) |
| 8 | 20A DIFF — Блок управления блокировкой дифференциала |
| 9 | 15A GAUGE — Комбинация приборов, сервисные и предупреждающие индикаторы, предупреждающий зуммер, лампы заднего хода, кондиционер, блок управления коробкой передач, дневные ходовые огни, система беспроводного управления |
| 10 | 20/25A WIPER — Стеклоочиститель и омыватель, стеклоочиститель и омыватель заднего стекла |
| 11 | 7,5A I/UP — Система холостого хода двигателя |
| 12 | 15A FR FOG — Передний противотуманный свет |
| 13 | 15A STOP — Лампы стоп-сигнала, дополнительный стоп- сигнал |
| 14 | 30A RR A.C — Задний кондиционер |
| 15 | 20A DEFOG — Обогрев заднего стекла |
| 16 | 15A ECU-B — Система регулировки наклона и высоты рулевой колонки, дневные ходовые огни, противоугонная система |
| 17 | 15A TAIL — Габаритный свет, освещение номерного знака, подсветка панели приборов |
| 18 | 15A AHC-B — Активная система управления высотой расположения кузова (AHC) |
| 19 | 10A OBD — Диагностический разъем |
| 20 | 10A RR HTR — Задний отопитель |
| 21 | 15A ECU-IG — ABS, блокировка селектора коробки передач, сиденья с электроприводом, антенна, система регулировки наклона и высоты рулевой колонки |
| 22 | 15A PWR OUTLET — Розетка |
За работу прикуривателя и розетки отвечают предохранители номер 3 и 22 на 15А.
С обратной стороны блока крепятся некоторые реле.

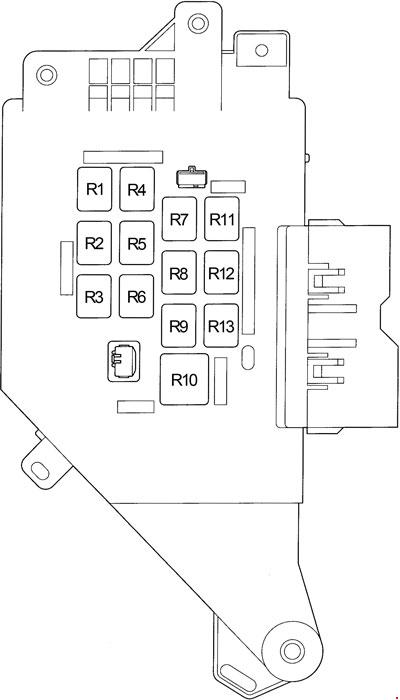

Схема
Расшифровка
| R1 | Топливный насос (C/OPN) |
| R2 | Топливный насос (FUEL/PMP) |
| R3 | (D/L (L)) |
| R4 | (SPIL/VLV) |
| R5 | Стартер (ST/CUT) |
| R6 | (D/L (U)) |
| R7 | Передний противотуманный свет (FR FOG) |
| R8 | — |
| R9 | Обогрев заднего стекла (DEFOG) |
| R10 | Стеклоподъемники, люк (POWER) |
| R11 | Задний отопитель (RR HTR) |
| R12 | Освещение салона (DOME) |
| R13 | Габаритный свет (TAIL) |
Схема. Вариант 2.
2003 — 2007
Назначение

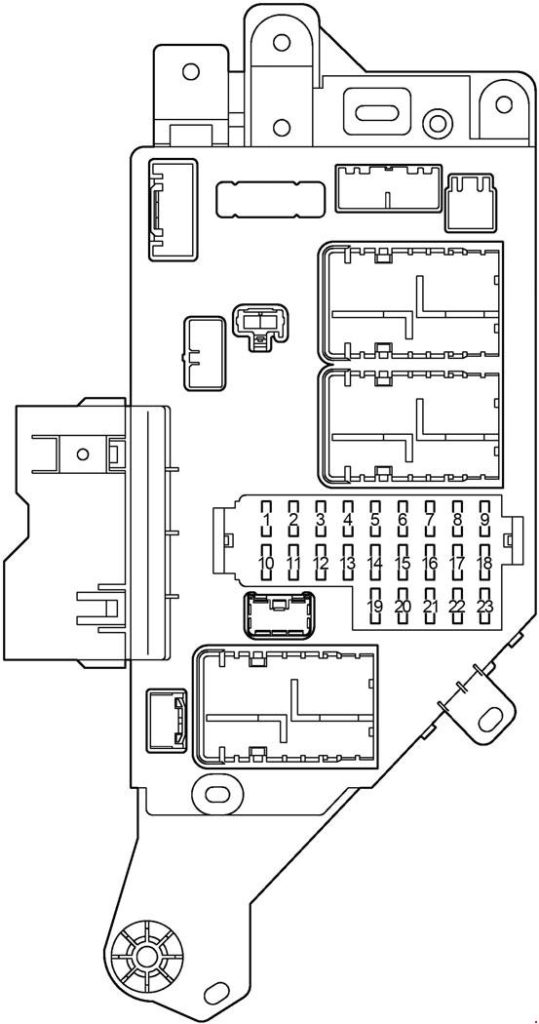

| 1 | 15A PWR OUTLET — Розетка |
| 2 | 15A CIG — Прикуриватель |
| 3 | 7,5A ACC — Подсветка панели приборов |
| 4 | 7,5A AM1 — Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 5 | 20A DEFOG — Обогрев заднего стекла |
| 6 | 15A AHC−B — Активная система управления высотой расположения кузова (AHC) |
| 7 | 20A FUEL HTR — Подогрев топлива |
| 8 | 7,5A POWER HTR — Вспомогательный отопитель |
| 9 | 20A AHC−IG — Активная система управления высотой расположения кузова (AHC) |
| 10 | 10A EFI NO.2 — Система снижения токсичности |
| 10A ECD NO.2 — Система снижения токсичности | |
| 11 | 10A GAUGE1 — Комбинация приборов |
| 12 | 10A ECU−IG1 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 13 | 10A ECU−B1 — Навигационная система |
| 14 | 15A DBL LOCK — Система двойной блокировки |
| 15 | 30A BATT CHARGE — Система зарядки прицепа |
| 16 | 15A A/C — Кондиционер |
| 17 | 15A STOP — Лампы стоп-сигнала |
| 18 | 7,5A OBD−2 — Диагностический разъем |
| 19 | 7,5A IDEL UP — Система холостого хода двигателя |
| 20 | 30A LH SEAT — Электропривод левого сиденья |
| 21 | 25A DOOR — Центральный замок, стеклоподъемники |
| 22 | 25A SUN ROOF — Люк |
| 23 | 15A RR WIPER — Задний стеклоочиститель |
За работу прикуривателя и розетки отвечают предохранители номер 1 и 2 на 15А.

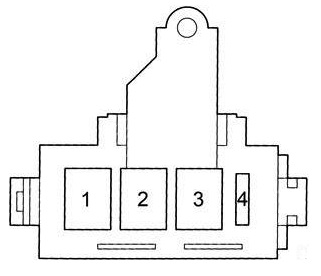

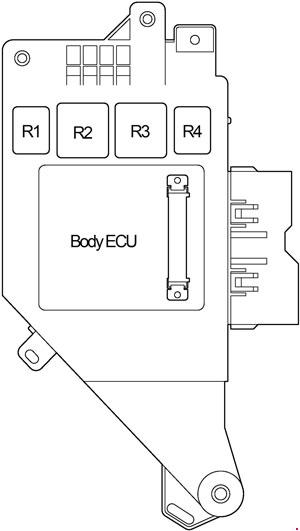

Схема реле с обратной стороны блока
Назначение
- R1 — Обогрев заднего стекла (DEFOG)
- R2 — Зажигание (IG1 NO.2)
- R3 — Зажигание (ACC)
- R4 — Освещение салона (DOME)
Блок предохранителей с правой стороны

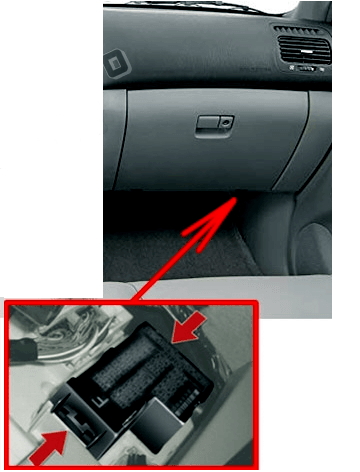

Находится под панелью приборов со стороны пассажира.

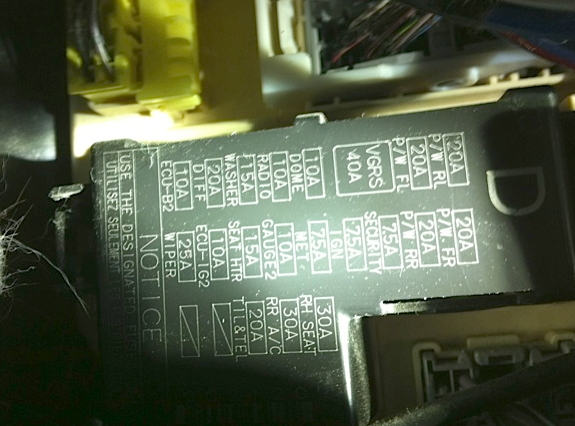

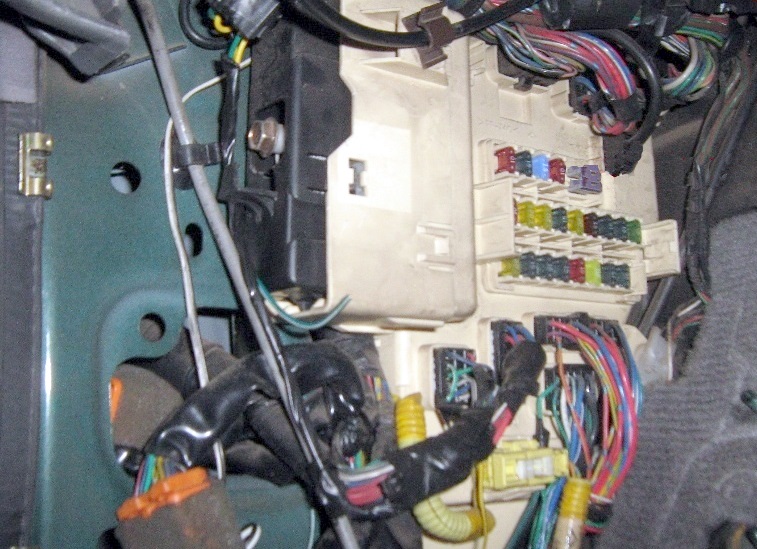

Фото пример схемы с крышки блока

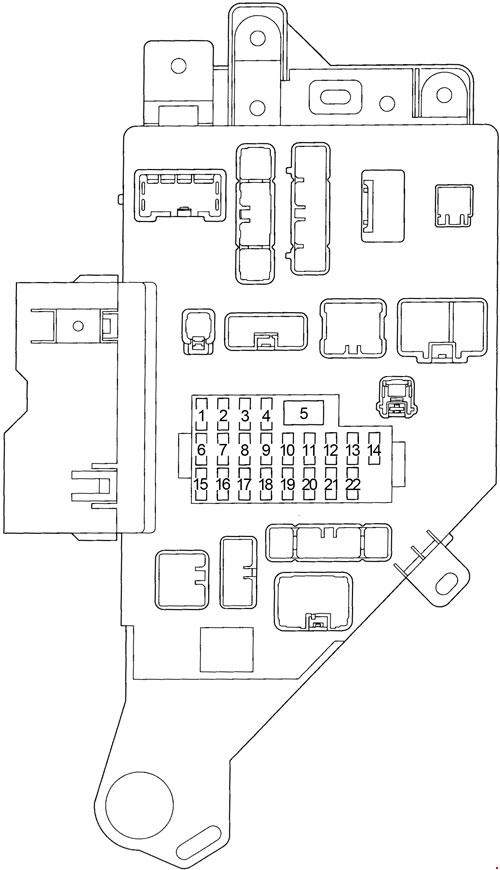

Схема
2002 — 2007
Описание
| 1 | 10A ECU−B2 — Центральный замок, стеклоподъемники |
| 2 | 20A DIFF — Система полного привода |
| 3 | 15A WASHER — Омыватель стекла |
| 4 | 10A RADIO — Аудиосистема |
| 5 | 10A DOME — Освещение салона |
| 6 | 40A VGRS — Рулевое управление с переменным передаточным числом |
| 7 | 20A P/W (FL) — Передний левый стеклоподъемник |
| 8 | 20A P/W (RL) — Задний левый стеклоподъемник |
| 9 | 25A WIPER — Стеклоочиститель |
| 10 | 10A ECU−IG2 — Задний кондиционер |
| 11 | 15A SEAT HTR — Подогрев сидений |
| 12 | 10A GAUGE2 — Лампы заднего хода |
| 13 | 7,5A MET — Комбинация приборов |
| 14 | 7,5A ING — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 15 | 7,5A SECURITY — Противоугонная система |
| 16 | 20A P/W (RR) — Задний правый стеклоподъемник |
| 17 | 20A P/W (FR) — Передний правый стеклоподъемник |
| 18 | 30A BATT CHARGE — Система зарядки прицепа |
| 19 | — |
| 20 | 20A TIL&TEL — Система регулировки наклона и высоты рулевой колонки |
| 21 | 30A RR A/C — Задний кондиционер |
| 22 | 30A RH SEAT — Электропривод правого сиденья |

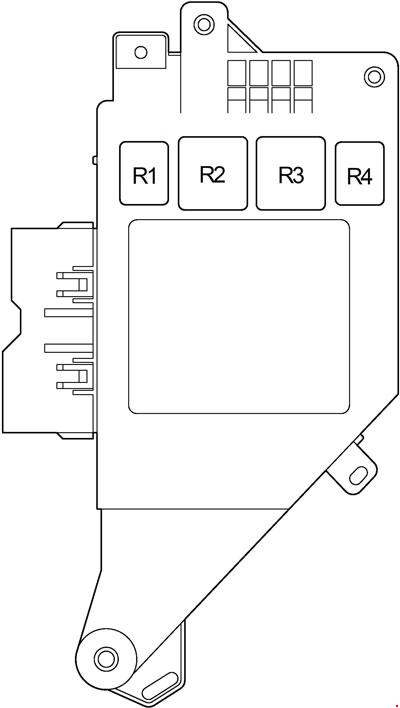

Схема реле с обратной стороны блока
Расшифровка
- R1 — Лампы стоп-сигнала (STOP LP)
- R2 —
- R3 — Зажигание (IG1 NO.3)
- R4 — Отсечка зажигания (ACC CUT)
Блоки под капотом

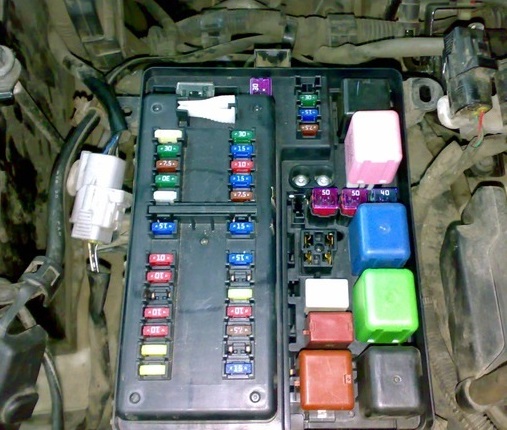

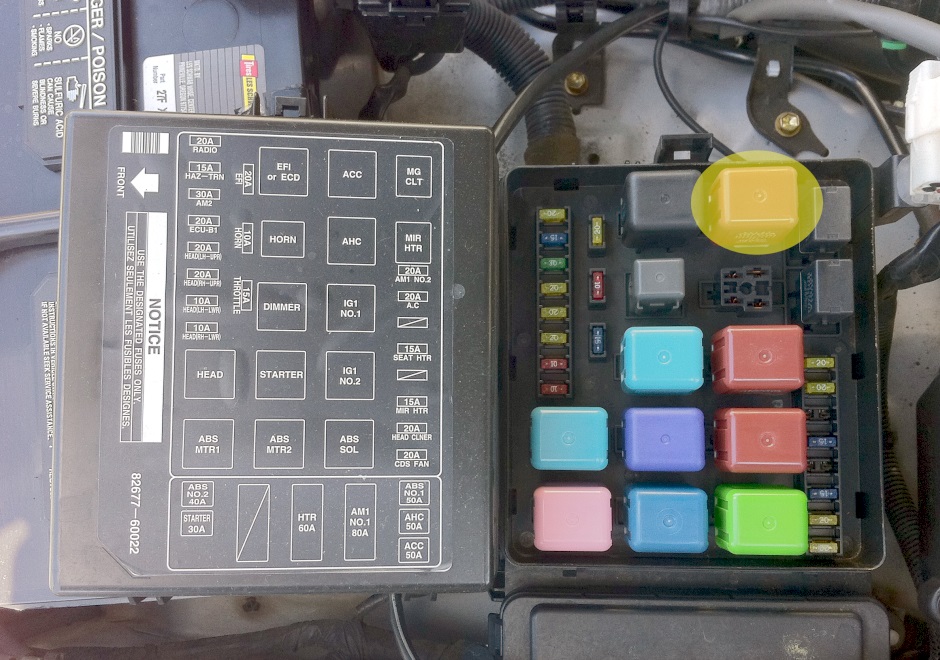

Блок предохранителей и реле
Расположен с левой стороны, рядом с аккумулятором.
Вариант 1

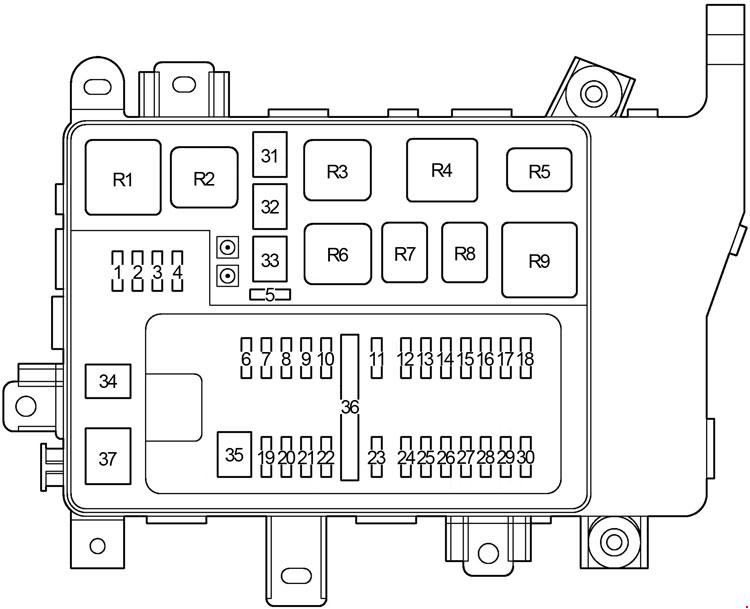

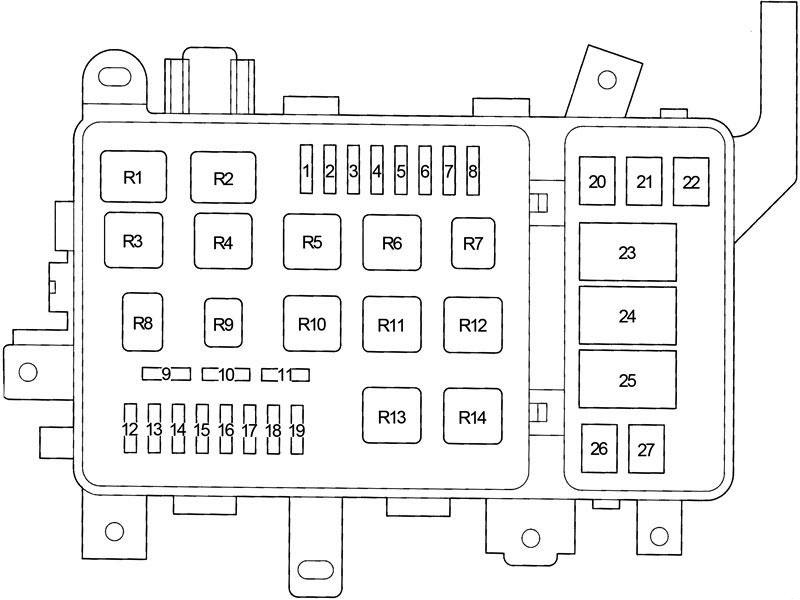

Схема
1998 — 2002
Назначение
| Предохранители | |
| 1 | 20A AM1 NO.2 — Система запуска, указатели поворота, аварийная сигнализация, предохранители: ”CIGAR”, ”ECU−IG”, ”MIRR”, ”SRS” |
| 2 | 20A A.C — Кондиционер |
| 3 | 10A POWER HTR — Вспомогательный отопитель |
| 4 | 15A SEAT HTR — Подогрев сидений |
| 5 | 20A FUEL HTR — Подогрев топлива |
| 6 | 15A MIR HTR — Обогрев зеркал |
| 7 | 20A HEAD CLNER — Очистители фар |
| 8 | 20A CDS FAN — Вентилятор системы охлаждения |
| 9 | 20A EFI — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система снижения токсичности, топливный насос |
| 20A ECD — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 10 | 10A HORN — Звуковой сигнал |
| 11 | 15A THROTTLE — Электронная система управления дроссельной заслонкой |
| 12 | 20A RADIO — Аудиосистема |
| 13 | 15A HAZ-TRN — Аварийная сигнализация, указатели поворота |
| 14 | 30A AM2 — Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранитель ”IGN” |
| 15 | 20A ECU-B1 — Центральный замок, стеклоподъемники, задний стеклоочиститель и омыватель, система беспроводного управления, зеркала с электроприводом, комбинация приборов, кондиционер, система автоматического освещения, противоугонная система |
| 16 | 20A HEAD (LH-UPR) — Дальний левый свет |
| 17 | 20A HEAD (RH-UPR) — Дальний правый свет |
| 18 | 10A HEAD (LH-LWR) — Ближний левый свет, передний противотуманный свет |
| 19 | 10A HEAD (RH-LWR) — Ближний правый свет |
| 20 | 40A 1998-1999: ABS |
| 50A 2000-2003: ABS | |
| 21 | 50A AHC — Активная система управления высотой расположения кузова (AHC) |
| 22 | 50A ACC — Предохранитель «PRW OUTLET» |
| 23 | 80A AM1 NO.1 — Система зарядки, предохранители: ”AM1 NO.2”, ”GAUGE”, ”WIPER” |
| 24 | 60A HTR — Кондиционер |
| 25 | 80A GLOW — Система предпускового подогрева двигателя |
| 26 | 40A ABS |
| 27 | 30A STARTER — Система запуска |
| Реле | |
| R1 | Муфта компрессора кондиционера (MG CLT) |
| R2 | Обогрев зеркал (MIR HTR) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Активная система управления высотой расположения кузова (AHC) |
| R5 | Зажигание (IG1 NO.1) |
| R6 | Зажигание (IG1 NO.2) |
| R7 | ABS (ABS SOL) |
| R8 | Блок управления двигателем (EFI) |
| Блок управления двигателем (ECD) | |
| R9 | Звуковой сигнал |
| R10 | Диммер (переключатель освещения) |
| R11 | Стартер |
| R12 | ABS (ABS MTR2) |
| R13 | Фары (HEAD) |
| R14 | ABS (ABS MTR1) |
Вариант 2
Схема
2003 — 2007
Обозначение
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | 7,5A ST1 — 2002-2005: Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 7,5A WIP−S — 2006-2007: — | |
| 6 | 30A TOWING — Освещение прицепа |
| 7 | 15A MIR HTR — Обогрев зеркал |
| 8 | 10A RR HTR — Задний отопитель |
| 9 | 15A HAZ−TRN — Аварийная сигнализация, указатели поворота |
| 10 | 7,5A ALT−S — Система зарядки |
| 11 | 20A NV−IR |
| 12 | 15A FR FOG — Противотуманный свет |
| 13 | 30A TOWING BRK — Освещение прицепа (лампы стоп-сигнала) |
| 14 | 20A HEAD CLNER — Очистители фар |
| 15 | 10A FR−IG — Система зарядки |
| 16 | 7,5A PANEL — Подсветка панели приборов |
| 17 | 30A TOWING TAIL — Освещение прицепа (габаритный свет) |
| 18 | 15A TAIL — Габаритный свет |
| 19 | 30A BAT — Предохранитель: «ECU−B2” |
| 20 | 7,5A TEL — Телефон |
| 21 | 30A AMP — Аудиосистема |
| 22 | 25A EFI NO.1 — Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 25A ECD NO.1 — Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива | |
| 23 | 15A AM2 — Предохранитель: «IGN” |
| 24 | 10A ETCS — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 25 | 10A HORN — Звуковой сигнал |
| 26 | — |
| 27 | 10A HEAD (RH−LWR) — Ближний правый свет |
| 28 | 10A HEAD (LH−LWR) — Ближний левый свет |
| 29 | 20A HEAD (RH−UPR) — Дальний правы свет |
| 30 | 20A HEAD (LH−UPR) — Дальний левый свет |
| 31 | 40A ABS |
| 32 | 50A ABS |
| 33 | 50A AHC — Активная система управления высотой расположения кузова (AHC) |
| 34 | 30A STARTER — Система запуска |
| 35 | SHORT PIN A — Предохранители: «BAT», «AMP» |
| 36 | SHORT PIN B — Предохранители: «HAZ-TRN», «ALT-S» |
| 37 | 80A GLOW — Система предпускового подогрева двигателя |
| Реле | |
| R1 | Отопитель (HTR) |
| R2 | ABS (ABS MTR1) |
| R3 | ABS (ABS MTR2) |
| R4 | ABS (ABS SOL) |
| R5 | Блок управления двигателем (EFI) |
| Блок управления двигателем (ECD) | |
| R6 | Активная система управления высотой расположения кузова (AHC) |
| R7 | Топливный насос (C/OPN) |
| R8 | Топливный насос (F/PUMP) |
| R9 | Стартер (ST) |

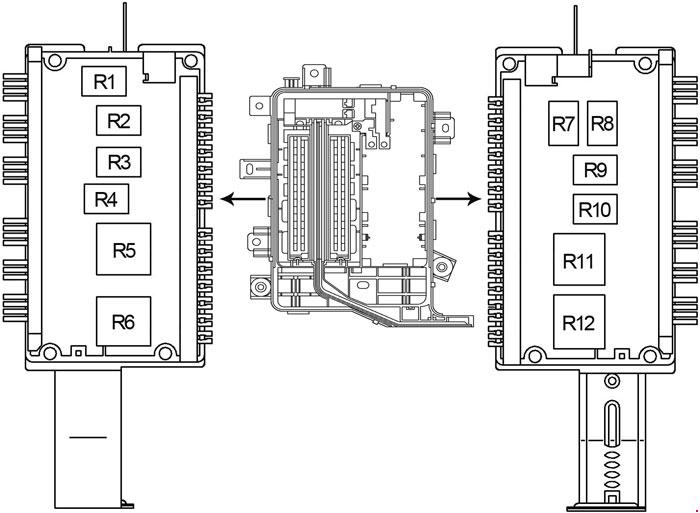

Реле
Схема
Расшифровка
| R1 | Реле-выключатель по температуре охлаждающей жидкости |
| R2 | Муфта компрессора кондиционера (MG CLT) |
| R3 | Вентилятор системы охлаждения (CDS FAN) |
| R4 | Звуковой сигнал |
| R5 | Фары (HEAD) |
| R6 | Дальний свет (HEAD HI) |
| R7 | Обогрев зеркал (MIR HTR) |
| R8 | Задний отопитель (RR HTR) |
| R9 | Подсветка панели приборов (PANEL) |
| R10 | Передний противотуманный свет (FR FOG) |
| R11 | Зажигание (IG NO.1) |
| R12 | Габаритный свет (TAIL) |
Блок на АКБ

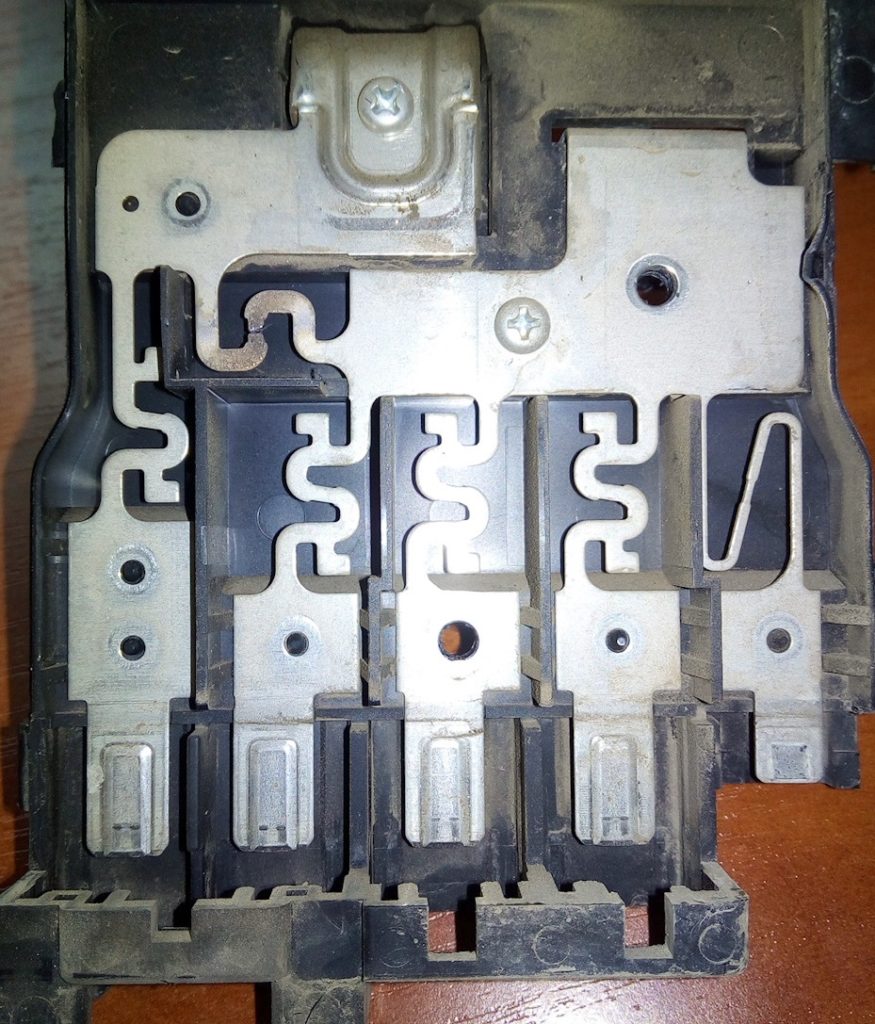

На плюсовой клемме аккумуляторной батареи, крепится блок предохранителей выполненный в виде плавких вставок.
Схема
Описание
Вариант 1
1998 — 2002
| 1 | 100A J/B NO.2 — Предохранители: ”ECU−B”, ”FR FOG”, ”DEFOG”, ”AHC−B”, ”TAIL”, ”STOP”, ”DOME”, ”POWER”, ”OBD”, ”RR A.C” and ”RR HTR” |
| 2 | 140A ALT — Предохранители: ”J/B NO.2”, ”MIR HTR”, ”AM1 NO.1”, ”ACC”, ”CDS FAN”, ”HTR” and ”ABS NO.1” |
| 3 | 100A MAIN — Предохранители: «ECU-B», «FR FOG», «DEFOG’, «AHC-B», «OBD», «TAIL», «STOP», «DOME\ TOWER», «RR AC», «RR HTR» |
| 4 | 7,5A ALT-S — Система зарядки |
Вариант 2
2003 — 2007
| 1 | 50A HTR — Кондиционер / отопитель |
| 2 | 120A J/B NO.1 — Реле «IG1 NO.1», реле «TAIL», предохранители: «MIR HTR», «RR HTR», «TOWING BRK», «TOWING», «FR FOG» |
| 3 | 120A J/B NO.2 — Реле «IG1 NO.2», реле «ACC», предохранители: «DEFOG», «AM1», «LH SEAT», «STOP», «ECU-B1», «SUN ROOF», «OBD-2», «DOOR» |
| 4 | 120A J/B NO.3 — Реле «IG1 NO.3», предохранители: «SECURITY», «TIL & TEL», «RH SEAT», «RR A/C», «P/W (RR)», «P/W (RL)», «P/W (FR)», «P/W (FL)» |
| 5 | 120A MAIN — Реле «HEAD HI», реле «HEAD», предохранители: «ABS NO.1», «ABS NO.2», «SHORT PIN A», «EFI OR ECD NO.1», «SHORT PIN B», «AM2», «STARTER», «HORN», «ECTS» |
| 6 | 140A ALT — Предохранители: «J/B NO.1», «J/B NO.2», «J/B NO.3», «HTR» |
Если что добавить — пишите в комментариях.
