Предохранители Lexus LX 570 (2016 — 2021)
Рестайлинговый Lexus LX 570 выпускался в 2016, 2017, 2018, 2019, 2020 и 2021 году. В данном посте вы сможете найти описание предохранителей и реле Лексус ЛХ 570 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.
Назначение элементов в блоках может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блоки в салоне
Блок со стороны водителя

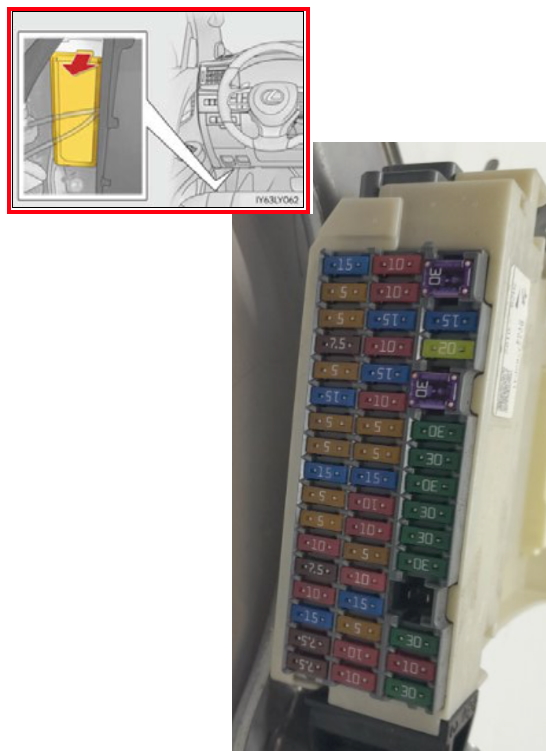

В салоне блок предохранителей со стороны водителя находится под панелью, за защитной крышкой.

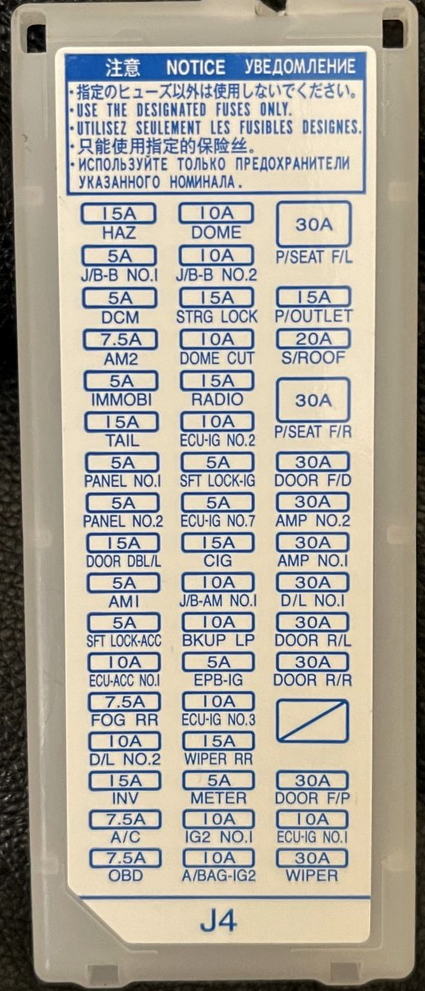

Схема
Описание
| (HAZ) | Аварийная сигнализация |
| (J/B-B NO.1) | Блок предохранителей |
| (DCM) | Модуль передачи данных (телематическая система) |
| (AM2) | Система стартера |
| (IMMOBI) | Противоугонная система |
| (TAIL) | Задние фонари |
| (PANEL NO.1) | Панель приборов |
| (PANEL NO.2) | Панель приборов |
| (DOOR DBLAL) | Двойная блокировка дверей |
| (SFT LOCK-ACC) | AT Система управления блокировкой переключения передач |
| (ECU-ACC NO.1) | Блок управления двигателем |
| (FOG RR) | Задние противотуманные фонари |
| (D/L NO.2) | Система блокировки дверей с электроприводом |
| (INV) | Инвертор постоянного/переменного тока |
| (A/C) | Кондиционер |
| (OBD) | Бортовая диагностика |
| (DOME) | Купольный свет и освещение салона |
| (J/B-B NO.2) | Шина распределительного блока |
| (STRG LOCK) | Блокировка рулевого управления |
| (DOME CUT) | Потолочный свет и внутреннее освещение |
| (RADIO) | Радио и аудиосистема |
| (ECU-IG NO.2) | Блок управления двигателем |
| (SFT LOCK-IG) | Система управления блокировкой переключения коробки передач |
| (CIG) | Прикуриватель / розетка |
| (BKUP LP) | Задние фонари |
| (EPB-IG) | Электронный стояночный тормоз |
| (ECU-IG NO.3) | Блок управления двигателем |
| (WIPER RR) | Задний стеклоочиститель |
| (METER) | Панель приборов |
| (IG2 NO.1) | Защита нескольких цепей |
| (A/BAG-IG2) | Подушка безопасности |
| (P/SEAT F/L) | Сиденья с электроприводом |
| (S/ROOF) | Люк |
| (P/SEAT F/R) Power seats | Сиденья с электроприводом |
| DOOR F/D | Электро стекло подъёмник двери |
| (AMP) | Аудиосистема |
| (D/L NO.1) | Система блокировки дверей с электроприводом |
| (DOOR R/L) | Задняя левая дверь |
| (DOOR R/R) | Задняя правая дверь |
| (WIPER) | Стеклоочистители |
Предохранители отвечающие за работу прикуривателя (розеток) обозначены как CIG.
Блок со стороны пассажира

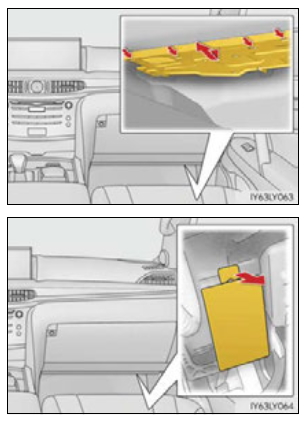

Он находится под бардачком. Для доступа надо снять защиту.

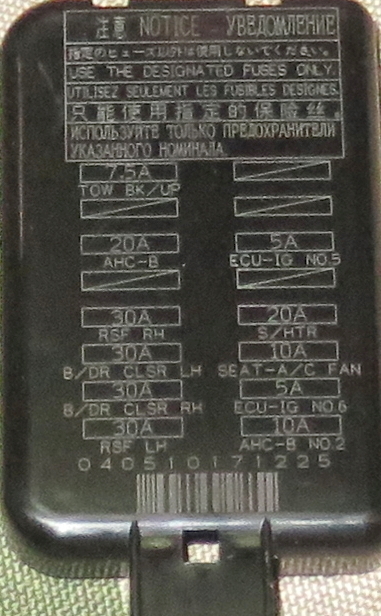

Схема
Обозначение
- TOW BK/UP — Буксировка, прицеп
- AHC — Активная система управления высотой расположения кузова
- RSF RH — Электропривод правого сиденья третьего ряда
- B/DR CLSR LH — Блок управления электроприводом задней левой двери
- B/DR CLSR RH — Блок управления электроприводом задней правой двери
- RSF LH — Электропривод левого сиденья третьего ряда
- S/HTR — Обогрев сидений
- SEAT-A/C FAN — Вентиляторы охлаждения сидений
- ECU-IG NO.5 — Круиз-контроль
Блок под капотом

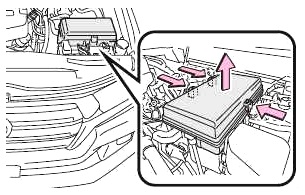

Расположен с левой стороны, так же закрыт защитной крышкой.

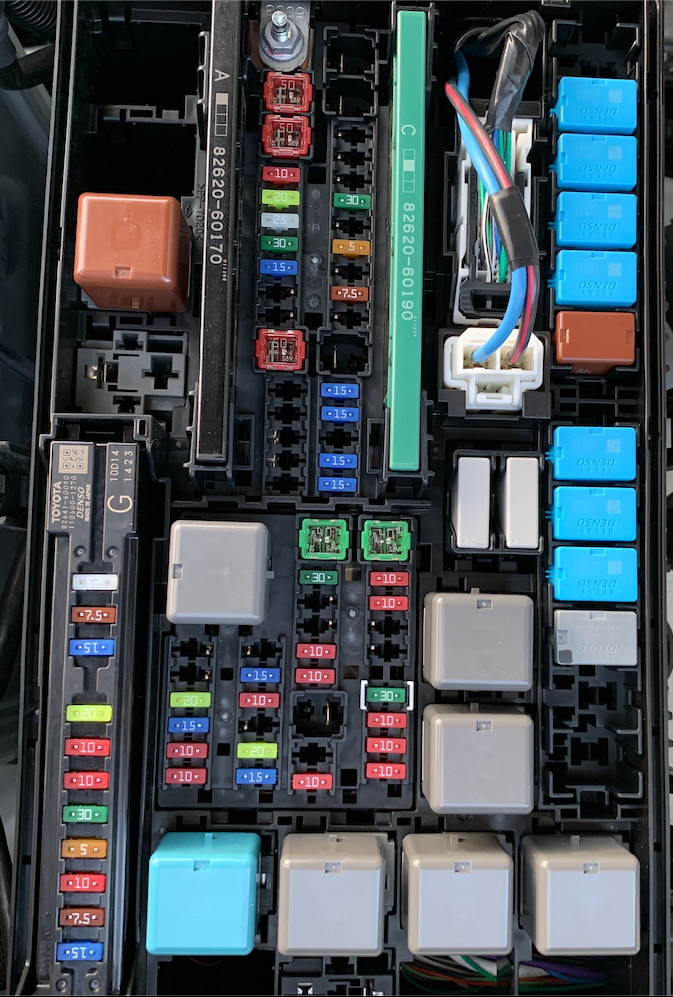

Фото пример
Сверяйте назначение элементов со своей схемой с обратной стороны крышки блока.
Остались вопросы — задавайте их в комментарии.
