Предохранители Lexus RX 350 реле, 2016 — 2022
Lexus RX 350 4 го поколения производился в 2016, 2017, 2018, 2019, 2020, 2021 и 2022 году с обозначением AL20 3.5-литровым V6 двигателем мощностью 300 л.с. и восьми ступенчатой АКПП. В данной статье мы представим описание описание предохранителей и реле Лексус РХ350 4 поколения со схемами блоков, местами их расположения и фотографиями. Покажем предохранители отвечающие за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне

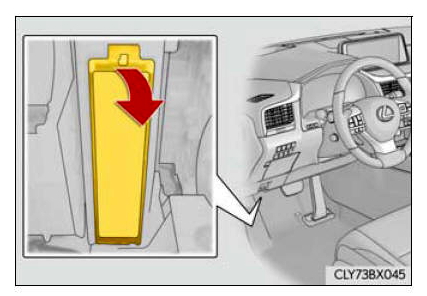

В салоне блок с предохранителями и реле находится под панелью приборов с левой стороны. Для доступа к блоку надо убрать защитную крышку.

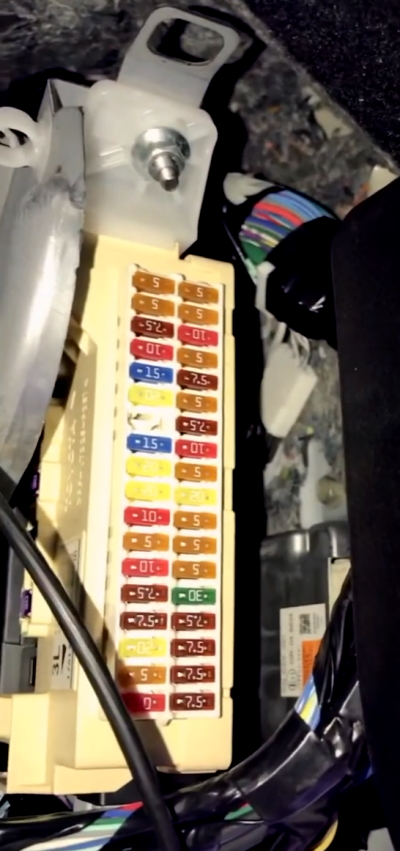

Фото пример
Сверяйте назначение со своими схемами на крышке блока.

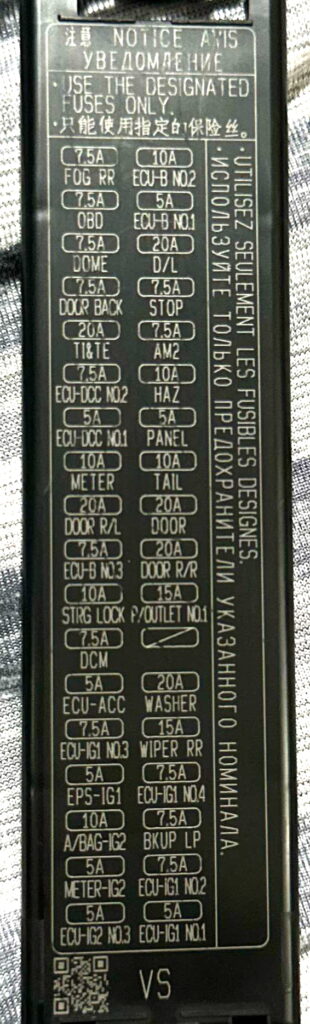

Схема
Описание
- 5A METER — Приборы (приборная панель)
- 10А A-BAG — Подушки безопасности
- 10A STRG LOCK — Система блокировки рулевого управления
- 20A DOOR R/L — Задняя левая дверь
- 10А METER — Приборы (приборная панель)
- 20А TI&TE — Регулировки рулевой колонки
- 7,5A DOOR BACK — Задняя деверь
- 7,5A DOME — Внутренне освещение
- 7,5А ODB — Диагностический разъём
- 7,5A FOG RR — Задние противотуманные фары
- 7,5A BKUP LP — Лампа заднего хода
- 15А WIPER RR — Задний очиститель
- 20А WASHER — Омыватель
- 15A P/OUTLET — Прикуриватель (розетка)
- 20А DOOR R/R — Задняя правая дверь
- 10A TAIL — Габаритный свет, освещение номерного знака
- 10А HAZ — Аварийная сигнализация, повороты
- 7,5А STOP — Стоп сигналы
- 20А D/L — Дневные ходовые огни.
За работу розетки дополнительного источника питания (прикуривателя) в подлокотнике отвечает предохранитель, расположенный в блоке под капотом.
Блок под капотом

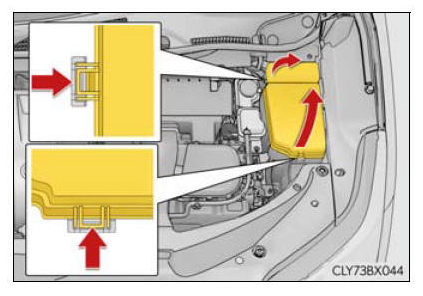

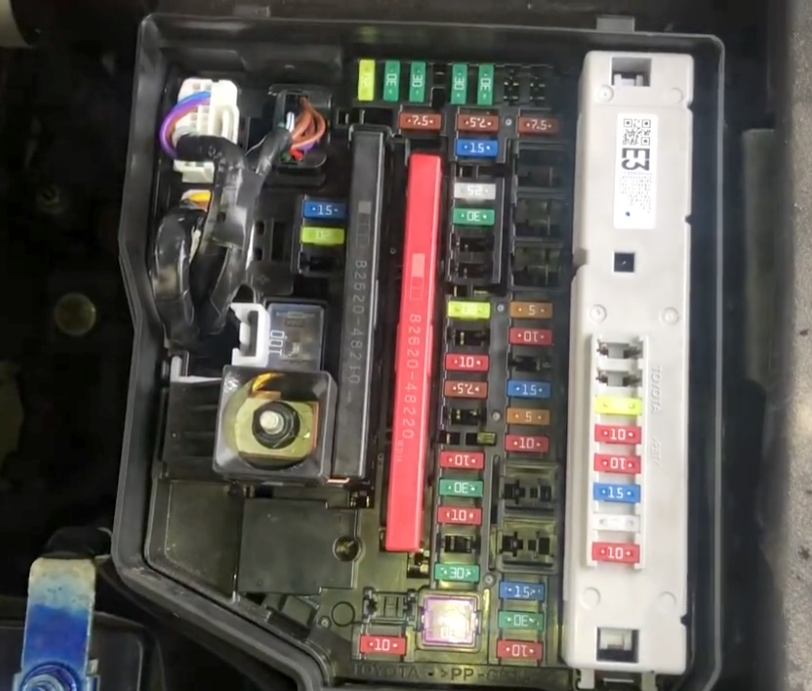

Под капотом в моторном отсеке с левой стороны находится основной блок с предохранителями и реле.
Фотография

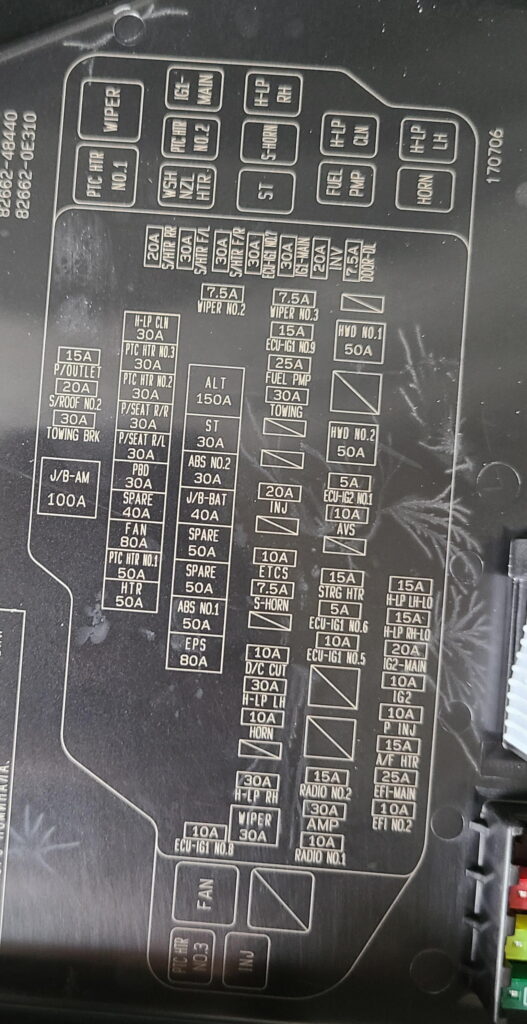

Схема
Описание
| (S/HTR F/L) | Обогрев передних сидений |
| (S/HTR F/R) | Подогрев сидений |
| (ECU-IG1 NO.7) | Блок управления двигателем |
| (IG1-MAIN) | Защита нескольких цепей |
| (INV) Power outlet | Инвертор постоянного/переменного тока |
| (DOOR-DL) | Двойная блокировка дверей |
| (P/OUTLET) | Прикуриватель / розетка |
| (S/ROOF NO.2) | Люк |
| (TOWING BRK) | Тормоза прицепа |
| (H-LP CLN) | Очиститель фар |
| (PTC HTR NO.3) | Дополнительный обогреватель |
| (PTC HTR NO.2) | Дополнительный обогреватель |
| (P/SEAT R/R) | Сиденья с электроприводом |
| (P/SEAT R/L) | Сиденья с электроприводом |
| (PBD) | Задняя дверь с электроприводом |
| (SPARE) | Запасной предохранитель |
| (FAN) | Электрический вентилятор охлаждения |
| (PTC HTR NO.1) | Дополнительный отопитель |
| (HTR) | Система кондиционирования воздуха |
| (WIPER NO.2) | Стеклоочистители |
| (ALT) | Аккумулятор и система зарядки |
| (ST) | Стартер |
| (ABS NO.2) | Антиблокировочная система тормозов |
| (ABS NO.1) | Антиблокировочная система тормозов |
| (EPS) | Электроусилитель руля |
| (WIPER NO.3) | Стеклоочистители |
| (ECU-IG1 NO.9) | Блок управления двигателем |
| (FUEL PMP) Fuel pump | Топливный насос |
| (TOWING) | Прицепные огни |
| (INJ) | Топливные форсунки |
| (ETCS) | Электронная система управления дроссельной заслонкой |
| (S-HORN) | Сирена / противоугонная система |
| (H-LP LH) | Левая фара |
| (HORN) | Сирена / Сигнал |
| (H-LP RH) | Правая фара |
| (STRG HTR) | Рулевое колесо с подогревом |
| (ECU-IG1 NO.6) | Блок управления двигателем |
| (RADIO NO.2) | Радио и аудиосистема |
| (AMP) | Аудиосистема |
| (H-LP LH-LO) | Левая фара ближнего света |
| Right hand headlight low beam | Правая фара ближнего света |
| (IG2-MAIN) | Защита нескольких цепей |
| (IG2) | Защита нескольких цепей |
| (P INJ) | Топливные форсунки |
| (EFI-MAIN) | Многопортовая система впрыска топлива |
| РЕЛЕ | |
| (WIPER) | Дворники |
| (PTC HTR NO.1) | Дополнительный обогреватель |
| (IG1 — MAIN) | Защищает несколько цепей |
| (H-LP RH) | Правая фара |
| (S-HORN) | Сирена / противоугонная система |
| (ST) | Система запуска |
| (H-LP CLN) | Очиститель фар |
| (FUEL PMP) | Топливный насос |
| (H-LP LH) | Левая фара |
| (HORN) | Сирена / Сигнал |
| (FAN) | Электрический вентилятор охлаждения |
| (PTC HTR NO.3) | Дополнительный обогреватель |
| (INJ) | Топливные форсунки |

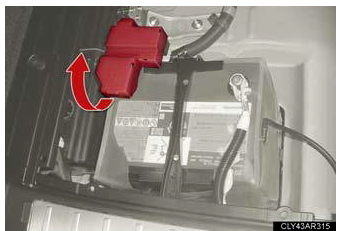

В багажном отсеке на плюсовой клемме аккумуляторной батареи расположен ещё один блок силовых предохранителей высокой мощности.
