Предохранители Lexus RX300, схема, где находятся

Lexus RX300 1 го поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году с обозначением XU10. В данной публикации вы сможете найти описание предохранителей и реле Лексус РХ 300 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с руководством по ремонту и обслуживанию Лексус РХ300.

Блоки в салоне

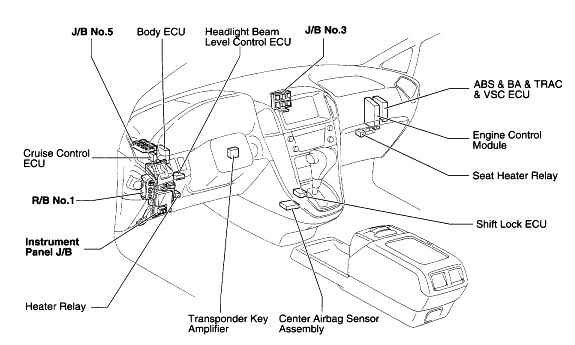

Общая схема расположения блоков в салоне

Блок предохранителей

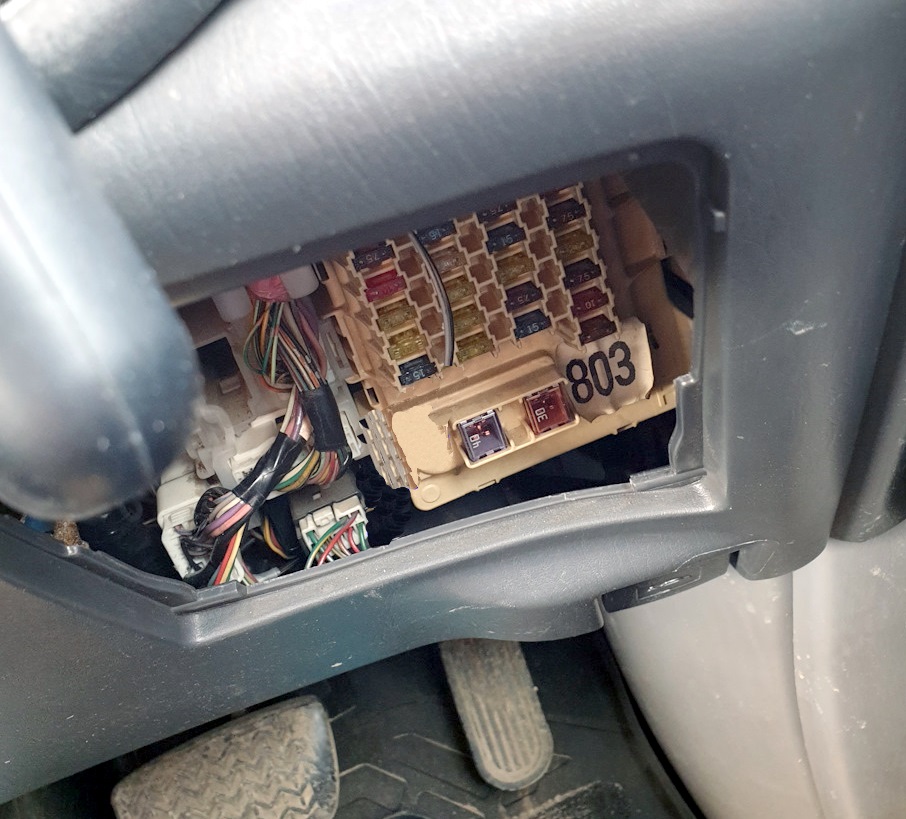

Он находится в нижней части панели приборов за защитной крышкой со стороны водителя.

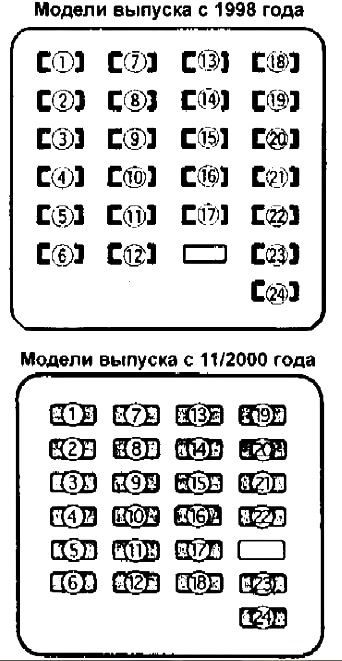

Схема

Описание

1	7,5A IGN — Электронный блок управления двигателем
2	7,5A RADIO №2 — Аудиосистема
3	15A CIG — Прикуриватель, электропривод боковых зеркал
4	20A РRR DOOR — Электропривод стекло подъемника задней левой двери
5	15A PWR OUTLET — Розетка для подключения дополнительного оборудования
6	15A FR FOG — Передние противотуманные фары
7	15A SRS — Система подушек безопасности (SRS)
8	15A ECU-IG — Системы ABS, TRC
9	25A WIPER — Рычаг и щетка стеклоочистителя лобового стекла
10	20A D RR DOOR — Электропривод стекло подъемника задней правой двери
11	20A D FR DOOR — Электропривод стекло подъемника двери водителя, центральный замок
12	20A S/ROOF — Люк
13	15A HEATER — Кондиционер и отопитель, обогреватель стекла задней двери
14	7,5A GAUGE — Комбинация приборов
15	15A RR WIP — Рычаг и щетка стеклоочистителя стекла задней двери
16	20A STOP — Стоп-сигналы
17	7,5A OBD — Электронный блок управления двигателем
18	7,5A STARTER — Стартер
(18)*	15A SEAT HTR — Подогрев сидений
19	10А WASHER — Омыватель стекол
(19)*	7,5А STARTER — Стартер
20	7,5А RR FOG — Задние противотуманные фонари
(20)*	10А WASHER — Омыватель стекол
21	20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
(21)*	7,5А RR FOG — Задние противотуманные фонари
22	7,5А SRS-B — Система подушек безопасности (SRS)
(22)*	20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
23	10А TAIL — Передние и задние габариты, подсветка номерного знака
24	7,5А PANEL — Подсветка выключателей и переключателей

* — Модели с 11/2000 года выпуска.

За прикуриватель отвечают предохранители 3 и 5 на 15А.

Отдельно внизу крепятся предохранители: 40А AM1 — Зажигание, 30А POWER — Привод сидений.

С обратной стороны блока находятся элементы реле.

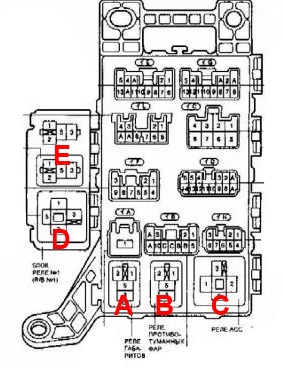

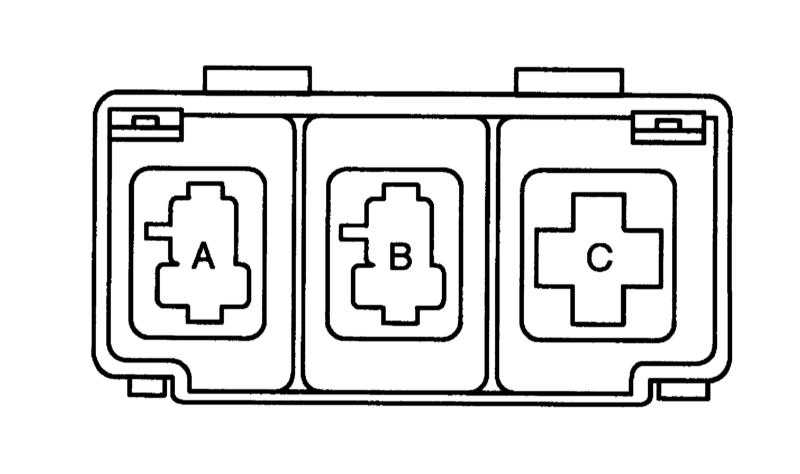

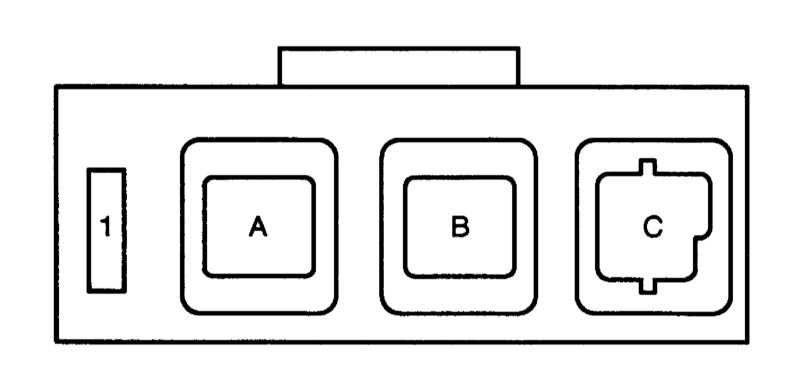

Схема

Назначение

A — Реле габаритных огней
B — Реле противотуманных фар
C — Реле подачи питания («ACC»)
D — Реле антиобледенителя щеток
E — Реле задних противотуманных фонарей

Блоки под капотом

Блок предохранителей и реле

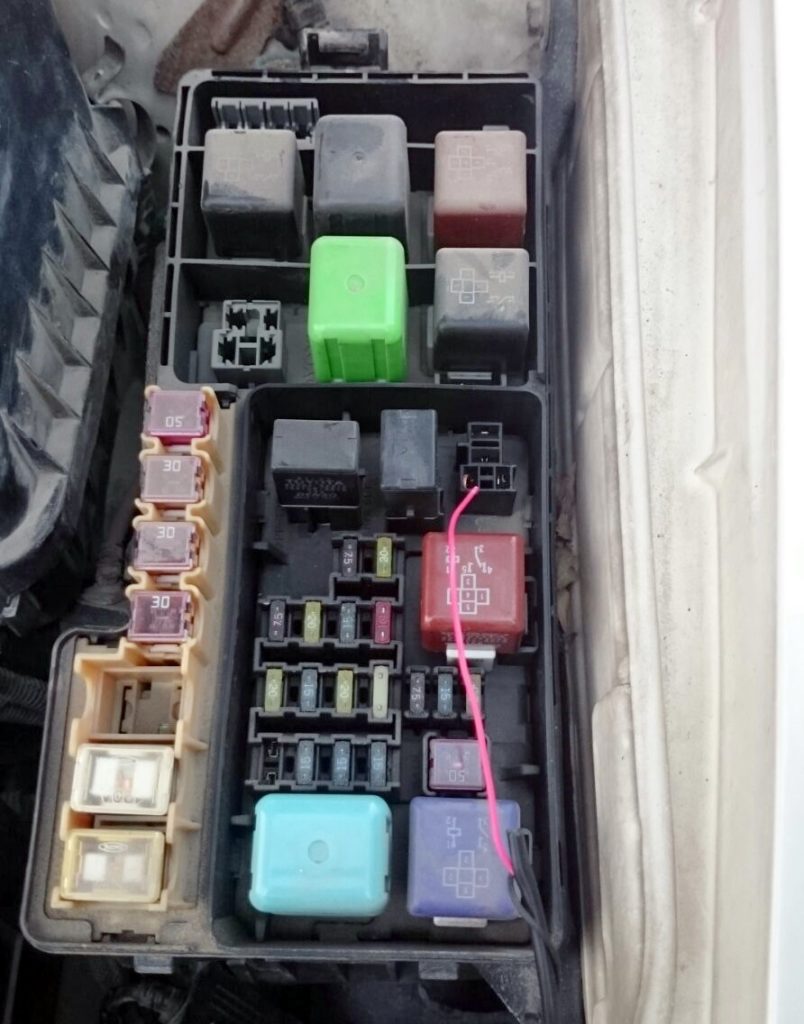

Расположен в левой части моторного отсека, рядом с аккумулятором.

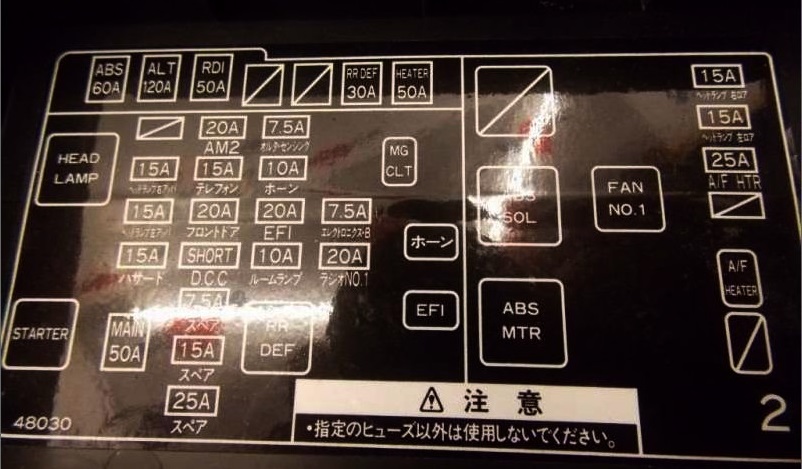

Сверяйте назначение элементов со своими схемами на крышке блока.

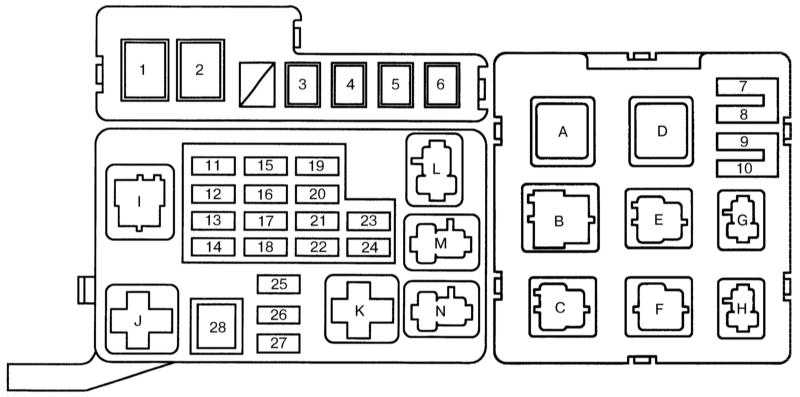

Схема

Обозначение предохранителей

1	60A ABS — АБС
2	140A ALT — Система заряда
3	40A RDI FAN — Вентилятор системы охлаждения
4	40A CDS FAN — Вентилятор системы охлаждения
5	30A RR DEF — Обогрев стекла двери задка и наружных зеркал
6	50A HEATER — Вентилятор отопителя
7	15A H — LP R UPR — Правая фара, дальний свет
8	15A H — LP L UPR — Левая фара, дальний свет
9	25A A / F HTR — Датчик качества рабочей смеси
10 11	–
12	15A H — LP R LWR — Правая фара, ближний свет
13	15A H — LP L LWR — Левая фара, ближний свет
14	15A HAZARD — Аварийная сигнализация, указатели поворотов
15	20A AM 2 — Система запуска
16	20A TEL — Телефон
17	20A FL DOOR
18	–
19	7,5A ALT — S — Система зарядки
20	10A HORN — Противоугонная система, клаксон
21	20A EFI — Впрыск топлива
22	10A DOME — Внутреннее освещение, указатели и измерители, многофункциональный дисплей
23	7,5A ECU — B — Бортовой компьютер
24	20A RAD №1 — Аудиосистема
25 26 27	–
28	50A MAIN — Система запуска
