Предохранители Ниссан Вингроад реле
Nissan Wingroad — грузопассажирский автомобиль, получивший широкую популярность на территории дальнего востока. В народе известен под названием виноград из за схожего произношения на русском языке: ниссан вингроад либо ниссан вингроуд. Продается так же в странах Южной Америки. Первое поколение Y10 выпускалось в 1996, 1997 и 1998 году. В 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году производилось 2-е поколение с маркировкой кузова Y11. А уже с 2006 по 2018 года поставлялось на рынки 3-е поколение Y12. В данной публикации будет представлена информация о блоках предохранителей и реле ниссан вингроуд. Их места расположения, фотографии, схемы с описанием назначения элементов, а так же покажем какой предохранитель отвечает за прикуривателя.
Исполнение блоков может различаться с данным материалом. Сверяйте описание, на обратной стороне защитной крышки.
Блок в салоне

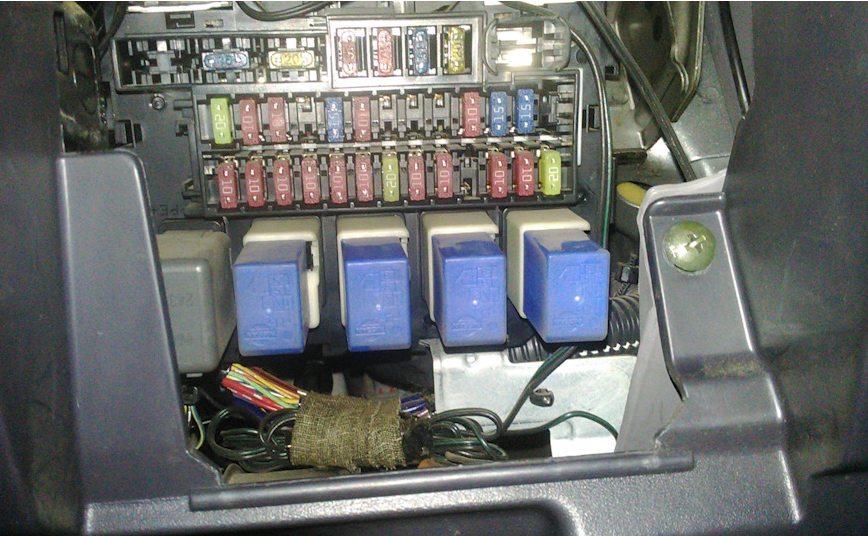

Находится с правой стороны от рулевой рейки за перчаточным ящиком. Там же должны быть размещены и некоторые реле.
Наиболее часто с обратной стороны крышки можно встретить описание на японском в виде иероглифов.

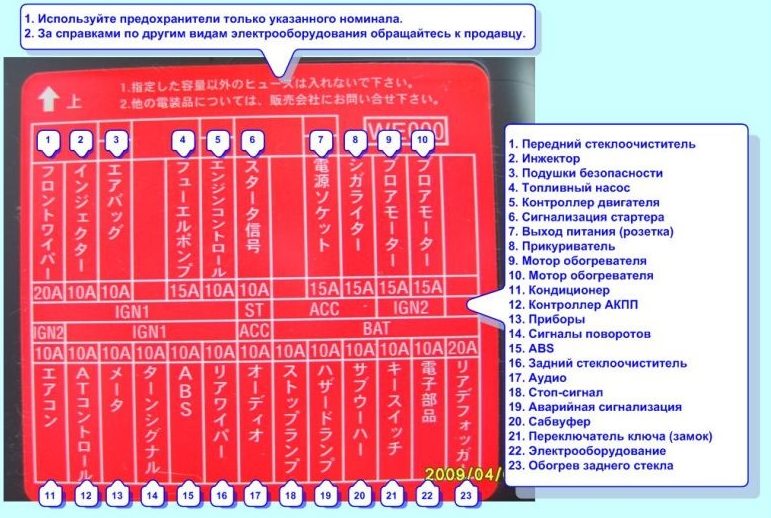

Вариант 1
Схема
Описание
Описание
- Стеклоочиститель
- Инжектор
- Подушки безопасности
- Топливный насос
- Контроллер двигателя
- Сигнализация стартера
- Выход питания (розетка)
- Прикуриватель
- Мотор отопителя
- Мотор отопителя
- Кондиционер
- Контроллер автоматической трансмиссии
- Приборы
- Сигналы поворота
- AVZ
- Задний стеклоочиститель
- Аудио
- Стоп-сигнал
- Аварийная сигнализация
- Сабвуфер
- Выключатель ключа (замок)
- Электрооборудование
- Обогрев заднего стекла
За работу прикуривателя отвечает предохранитель номер 8.

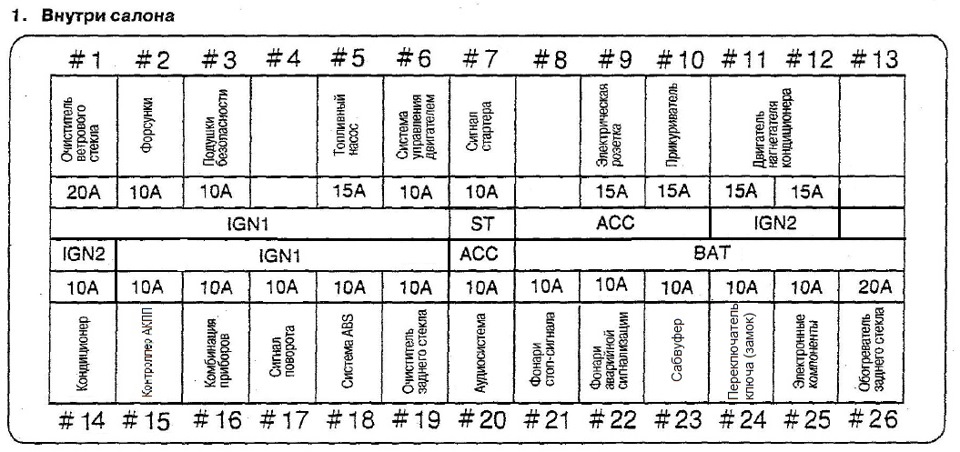

Вариант 2
Таблица с описанием
За прикуриватель отвечает предохранитель номер 10 на 15А.

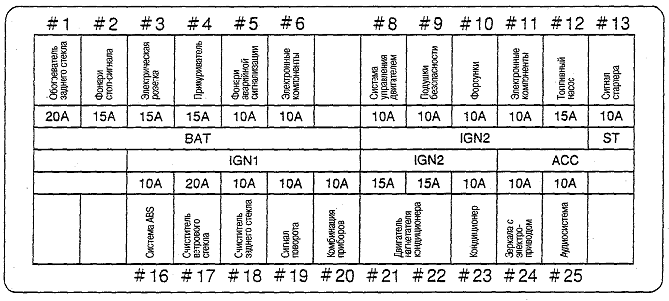

Вариант 3
Схема
Полное обозначение
| 1 | 20A Обогреватель заднего стекла |
| 2 | 15A Фонари стоп сигнала |
| 3 | 15A Розетка |
| 4 | 15A Прикуриватель |
| 5 | 10А Фонари аварийной сигнализации |
| 6 | 10А Электронные компоненты |
| 8 | 10А Система управления двигателем |
| 9 | 10А Подушки безопасности |
| 10 | 10А Форсунки |
| 11 | 10А Электронные компоненты |
| 12 | 15А Бензонасос |
| 13 | 10А Стартер |
| 16 | 10А Система ABS / АБС |
| 17 | 20А Очиститель ветрового стекла |
| 18 | 10А Очиститель заднего стекла |
| 19 | 10А Сигнал поворота |
| 20 | 10А Комбинация приборов |
| 21 | 15А Двигатель нагнетателя кондиционера |
| 22 | |
| 23 | 23А Кондиционер |
| 24 | 10А Зеркала |
| 25 | 10А Магнитола |
За прикуриватель отвечает предохранитель номер 4 на 15А.
Блоки под капотом
Блок предохранителей

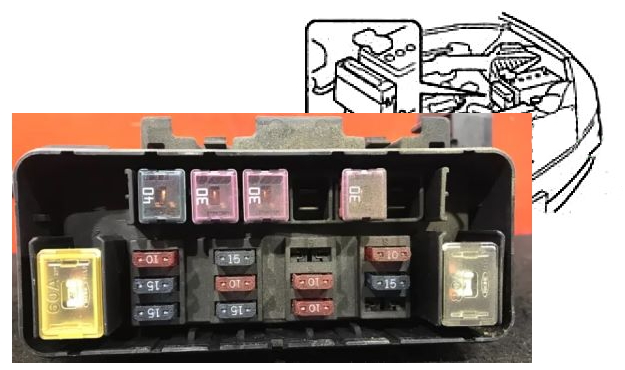

Располагается рядом с аккумуляторной батареей. Актуальную схему смотрите на крышке.

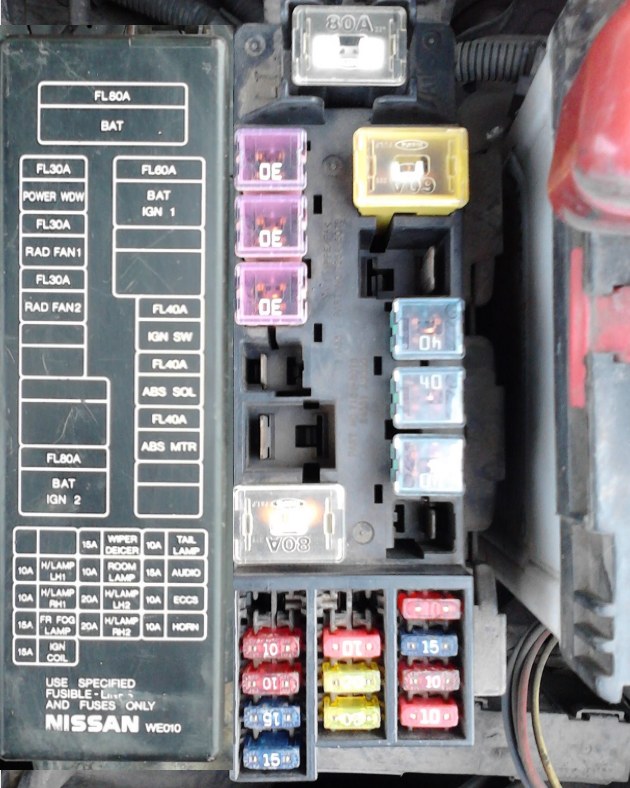

Вариант 1

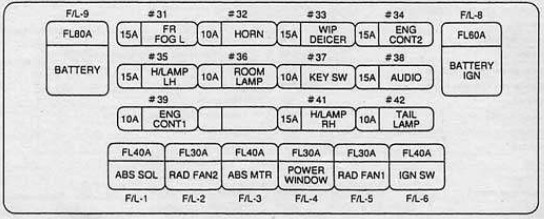

Схема
Назначение
| F/L-1 | 40A Система ABS |
| F/L-2 | 30A Вентилятор радиатора №2 |
| F/L-3 | 40A ABS |
| F/L-4 | 30A Стеклоподъемники |
| F/L-5 | 30A Вентилятор радиатора №1 |
| F/L-6 | 40/60A зажигание |
| F/L-8 | |
| F/L-9 | 80A Генератор |
| 31 | 15A Передние ПТФ |
| 32 | 10A Гудок / Сигнал |
| 33 | 15A Обогрев щеток стеклоочистителя |
| 34 | 15A Управления двигателем 2 |
| 35 | 15A Левая фара |
| 36 | 10A Освещение салона |
| 37 | 10A Зажигание |
| 38 | 15A Аудиосистема |
| 39 | 10A Управления двигателем 1 |
| 41 | 15A Правая фара |
| 42 | 10A Габариты |
Вариант 2
Вариант 2
Блок с реле
Он находится рядом с бочком омывающей жидкости.

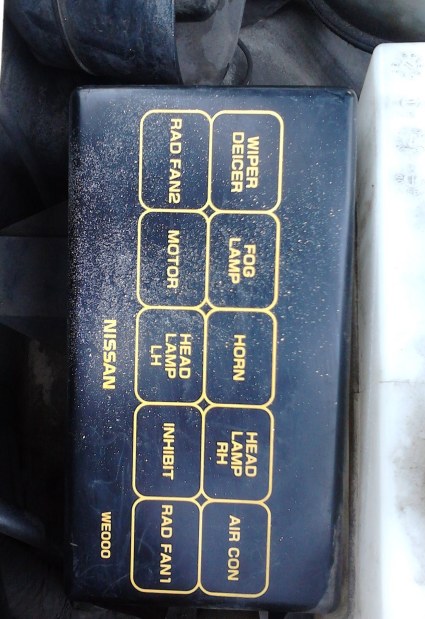

Фото — схема
Расшифровка на русском
- wiper deicer — реле стеклоочистителя
- fog lamp — реле противотуманных фар
- horn — реле сигнала
- head lamp RH — реле передних фар (правая сторона)
- air con — реле кондиционера
- rad fan2 — реле вентилятора системы охлаждения 2
- motor — реле мотора
- head lamp LH — реле передних фар (левая сторона)
- inhibit — реле зажигания
- rad fan1 — реле вентилятора системы охлаждения 1
Есть что добавить — пишите в комментарии.
