Предохранители Peugeot 208 (2019 — 2024)
Peugeot 208 2 го поколения производился в 2019, 2020, 2021, 2022, 2023, 2024 годах. За это время модель получила фейслифтинг. В данном посте вы сможете найти описание предохранителей и реле Пежо 208 2 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей в блоках, а так же их количество может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блоки в салоне
Блок предохранителей

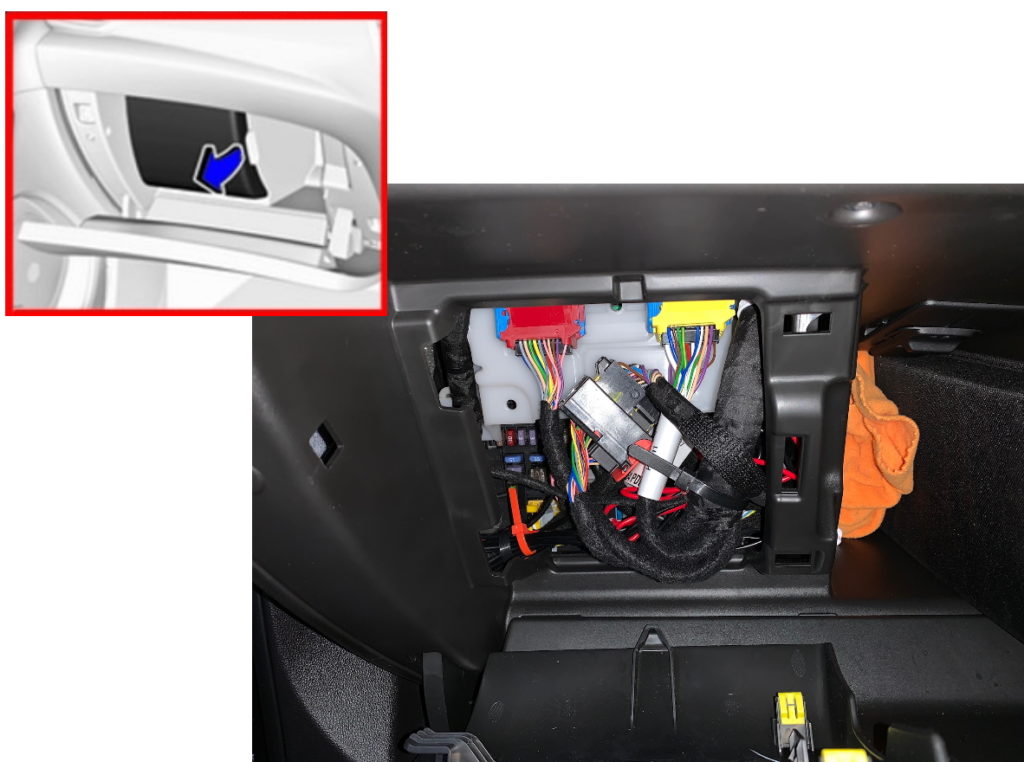

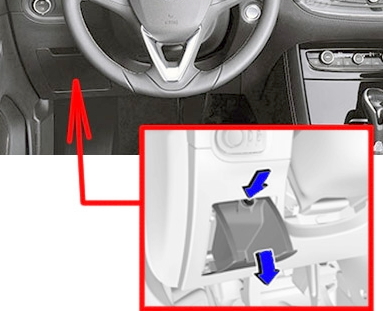

Основной блок с предохранителями находится с левой стороны в нижней части панели приборов.
Для доступа надо убрать защитную крышку или ящик для мелочей. В машинах с правым рулевым управлением, данный блок находится в бардачке.

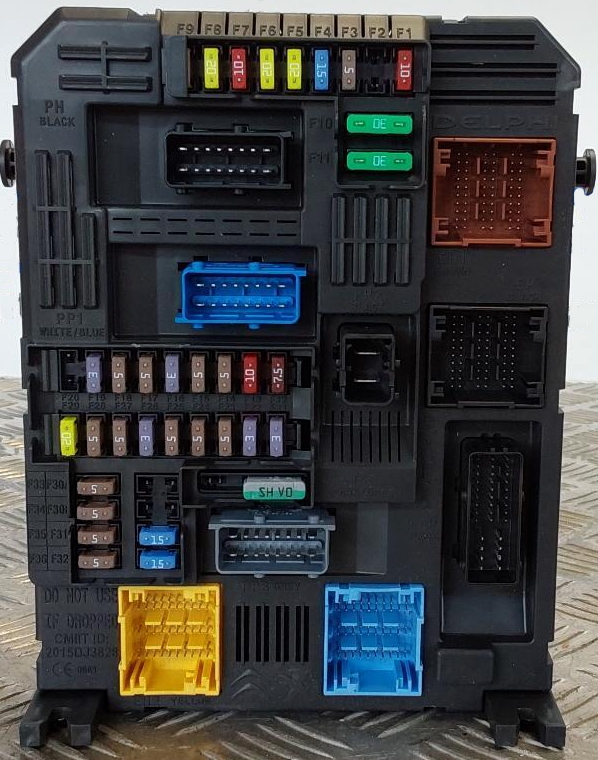

Сам блок предохранителей будет выглядеть примерно вот так.

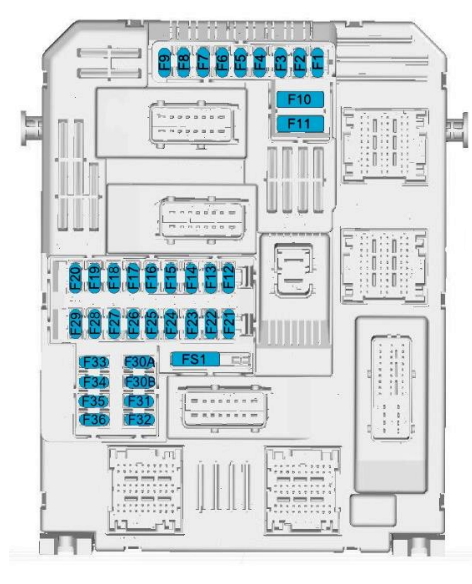

Схема
Описание
| 1 | Внутреннее зеркало / Рулевое колесо с электроусилителем / Селективное управление движением / Радар / Дизельная выхлопная система |
| 3 | Беспроводное зарядное устройство для смартфона |
| 4 | Сигнал |
| 5 | Омыватель стекла (перед / зад) |
| 6 | Омыватель стекла (перед / зад) |
| 7 | Розетка сзади USB |
| 8 | Задний стеклоочиститель |
| 10 | Замок дверей /замок задней двери |
| 11 | Замок дверей/ замок задней двери |
| 12 | Система стоп-старт/ Модуль диагностического разъема/ Тормозная система |
| 13 | Информационно-развлекательная система / Система климат-контроля |
| 14 | Сирена сигнализации |
| 15 | Система климат-контроля |
| 16 | Система стоп-старт/ Тормозная система |
| 17 | Приборный щиток |
| 18 | Ассистент парковки |
| 19 | Электрооборудование рулевой колонки / Органы управления на рулевом колесе |
| 21 | Противоугонная сигнализация |
| 22 | Камера /Датчик дождя/ Автоматическое управление освещением |
| 23 | Напоминание о ремнях безопасности |
| 24 | 7-дюймовый сенсорный экран /Усовершенствованная система помощи при парковке/ Система панорамного обзора |
| 25 | Воздушная подушка |
| 26 | Электронный контроль устойчивости |
| 27 | Тревога |
| 28 | Модуль OnStar или BTA |
| 29 | Информационно-развлекательная система |
| 32 /31 | Прикуриватель/ Розетка на передней панели |
| 34 | Обогрев заднего стекла / Обогрев лобового стекла / Индуктивная зарядка |
| 35 | Выключатель освещения/ модуль диагностического разъема |
| 36 | Осветительные приборы |
За работу прикуривателя отвечают предохранители 31 / 32.
Блок предохранителей и реле
Данный блок расположен за основным блоком предохранителей.

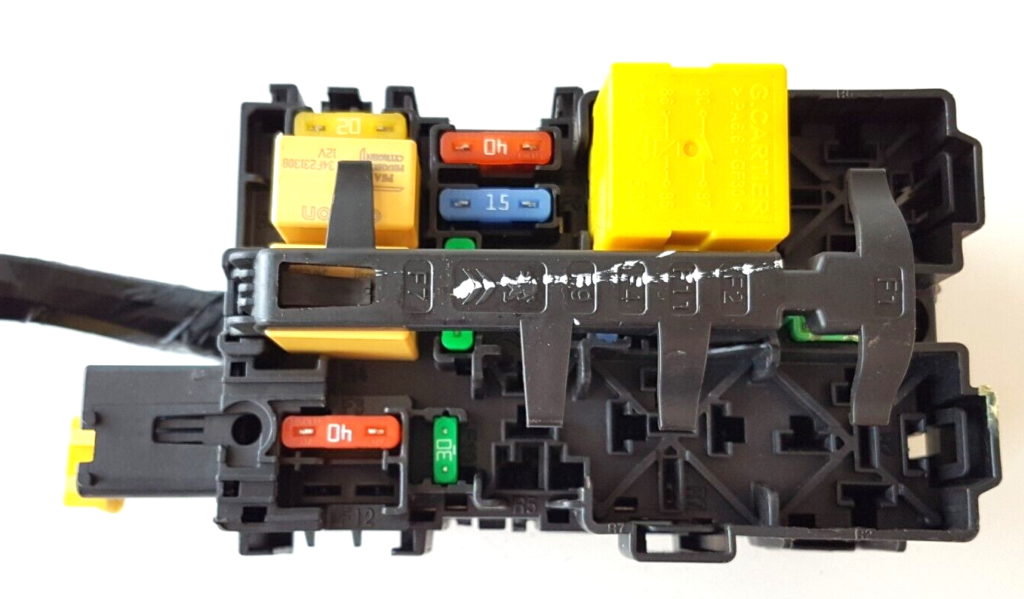

Фото пример

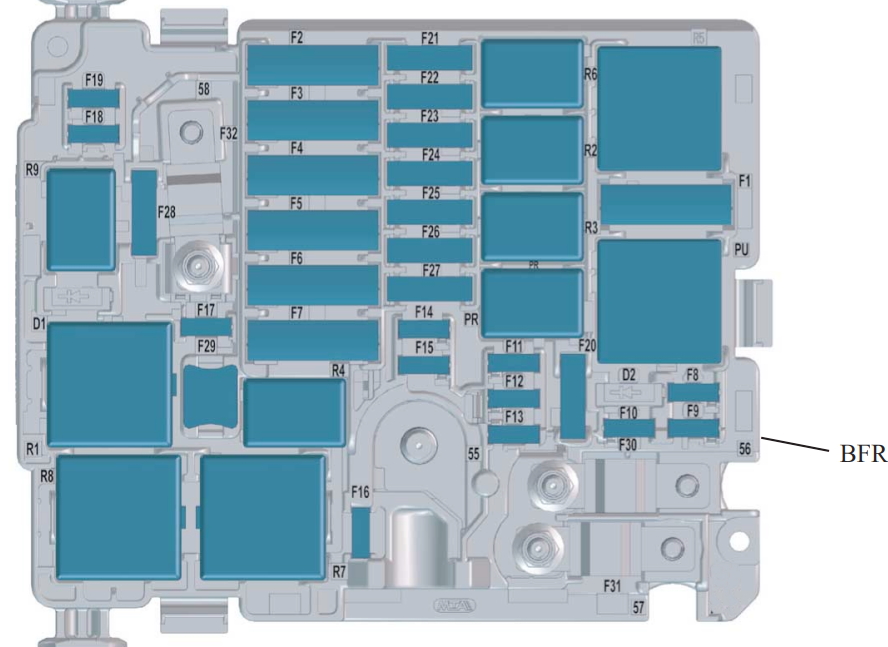

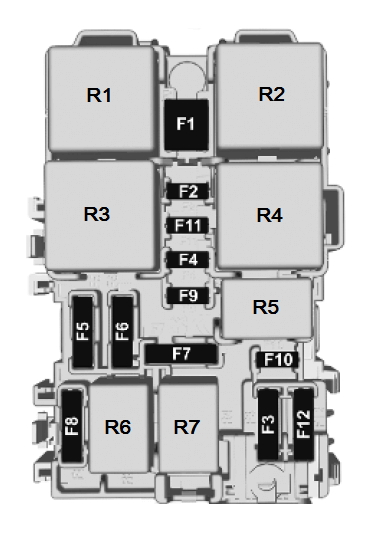

Схема
Расшифровка
| F1 | 40А Обогреватель/ обогреватель заднего стекла |
| F2 | 10А Обогрев наружных боковых зеркал |
| F3 | 30А Электрические стеклоподъемники — передние |
| F4 | 10/15А Складывающиеся боковые зеркала / Регулировка наружных зеркал |
| F5 | 30А Электрические стеклоподъемники — задние |
| F6 | Розетка в багажнике / Люк |
| F7 | |
| F8 | Блок предохранителей (правая сторона приборной панели) |
| F9 | — |
| F10 | 20А Подогрев сидений |
| F11 | 20А Функция массажа передних сидений |
| F12 | 25А Hi-fi усилитель |
| Реле | |
| R01 | Реле подогрева сидений |
| R02 | Реле электро стеклоподъемников |
| R03 | Реле обогревателя/ обогрева заднего стекла |
| R04 | — |
| R05 | — |
| R06 | — |
| R07 | — |
Блоки под капотом
Блок предохранителей и реле

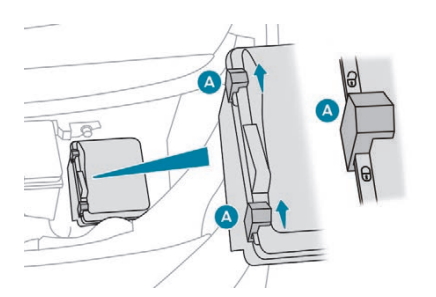

В моторном отсеке, под капотом, с левой стороны, рядом с аккумулятором расположен блок предохранителей и реле. Пример доступа показан на макете.

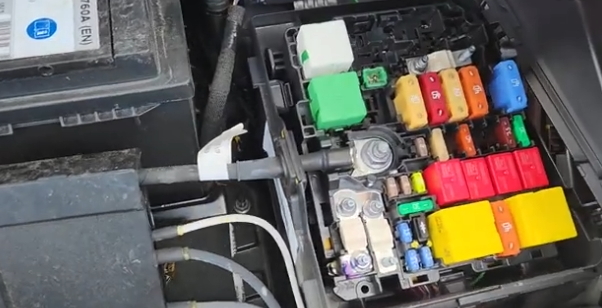

Фото
Схема
Обозначение
| F1 | 40A Вентилятор кондиционера |
| F2 | 60А Компьютер системы ABS / ESP |
| F3 | 80А Блок предохранителей салона 3 |
| F4 | 30А компьютер системы ABS / ESP |
| F5 | 50А Интеллектуальный коммутационный блок (Правые указатели поворота, передние правые габаритные фонари, правые стоп-сигналы, левые фонари заднего хода, правые противотуманные фары.) 20А Обогрев лобового стекла |
| F6 | 60А Блок управления двухскоростным вентилятором охлаждения (GMV) 20А Калькулятор BVA AxN8 — Калькулятор BVA Ax6III (тепловой) |
| F7 | 70А Интеллектуальный коммутационный блок |
| F8 | 15А Топливный насос управления двигателем, Термостат с пилотным управлением — Электромагнитный клапан масляного насоса (промывка EC — Электрический электромагнитный клапан — Расходомер всасываемого воздуха — датчики кислорода (EP6FADTX), Термостат с пилотным управлением — Переключаемая подача воды, Электрический электромагнитный клапан (EP6FDT) 20А Компьютер двигателя (для EB2DT или EP6FDT) l Управляемый подкачивающий насос (для DV6F или DW10F) |
| F9 | 15А Подкачивающий насос с пилотным управлением (DW10F), впускной и выпускной клапаны v электромагнитные клапаны — Термостат с пилотным управлением — Электромагнитный клапан масляного насоса (промывка EC — Электрический электромагнитный клапан — Расходомер всасываемого воздуха — датчики кислорода (EP6FADTX), Термостат с пилотным управлением — Переключаемая подача воды Электрический электромагнитный клапан (EP6FDT) |
| F10 | 15А Компьютер двигателя — Магнит насоса регулировки расхода дизельного топлива — Электромагнитный клапан регулирования давления турбокомпрессора (DV5R и DW10F) — Термостат S (DV5R) — Продувочный нагреватель — Регулируемые электромагнитные клапаны впускного и выпускного клапана (EP6FADTX) — Промывка баллона — Датчики кислорода подняты (EB2ADTS) ) |
| F11 | 20А Компьютер двигателя |
| F12 | 5А Приборы — реле GMV — Istars — DMTC, электроводяное охлаждение с турбонаддувом (EB2ADTS и EP6FADTX), интеллектуальный сервисный блок (EP6FADTX) |
| F13 | 5А Интеллектуальный коммутационный блок |
| F14 | 5А Блок уровня заряда аккумуляторной батареи |
| F15 | 15А Противотуманные фары 10А Дневные ходовые огни |
| F16 | 20А Электрообогрев ветрового стекла |
| F17 | 10А Диагностика реле GMP BFRM — BSI1 — Компьютер двигателя — Нижний датчик Nox (форсунки DV5R и DW10 (DV5R) |
| F18 | 10А Правые фары дальний свет |
| F19 | 10А Левые фары дальний свет |
| F20 | 30А Компьютер двигателя l Подкачивающий насос (для ER6EDT) — катушки зажигания (EB2ADTS и EP6FADTX) |
| F21 | 30А Стартер |
| F22 | 40А Резерв — Такси |
| F23 | 40А Стартер / Генератор |
| F24 | 40А Блок предохранителей в салоне 5 |
| F25 | 40А Блок предохранителей салона 3 |
| F26 | 15/20А Отопитель |
| F27 | 25А Интеллектуальный коммутационный блок (Правая фара ближнего света — Правые фонари заднего хода — Левые противотуманные фары — Задние левые габаритные фонари — Третий стоп-сигнал.) |
| F28 | 30А Электропитание насоса мочевины и резистор нагрева трубок мочевины (UCE или DV5R) — Датчик Nox (DW10F) — Компьютер двигателя (EP6FADTX) — (BlueInjection, AdBlue) |
| F29 | 40А Стеклоочиститель ветрового стекла |
| F30 | 80А Блок предварительного нагрева |
| F31 | 80А Блок коммутации и защиты |
| F32 | 80А Усилитель рулевого управления, Левая фара ближнего света — Статические поворотные огни — Боковые повторители указателей поворотов — Левые указатели поворотов — Передний левый и задний правый габаритные фонари — Левые стоп-сигналы — Лампы освещения номерного знака. |
| Реле | |
| R1 | Компьютер управления двигателем / Дизель Евро6 (питание модуля SCR) |
| R2 | Компрессор кондиционера / Электрообогрев ветрового стекла |
| R3 | Стартер / тепловая предподготовка |
| R4 | Противотуманные фары / дневные ходовые огни |
| R5 | Вентилятор кондиционера |
| R6 | Стартер |
| R7 | Передний стеклоочиститель |
| R8 | Передний стеклоочиститель |
| R9 | Фары |
Блок на АКБ

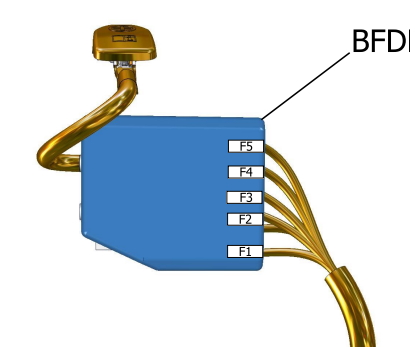

К пюсовой клемме аккумуляторной батареи крепится блок силовых предохранителей высокой мощности.
Схема
Назначение
- 60A — Электрический блок управления двухскоростным двигателем вентилятора
- 100А — Блок предохранителей
- 80А — Гидроусилитель руля
- 80A — Блок предохранителей в салоне
- 80A — Блок предохранителей в салоне
