Предохранители Renault Arkana
Компактный кроссовер Renault Arkana выпускался в 2019, 2020, 2021, 2022, 2023, 2024 году. В нашем материале мы представим описание предохранителей и реле Рено Аркана со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

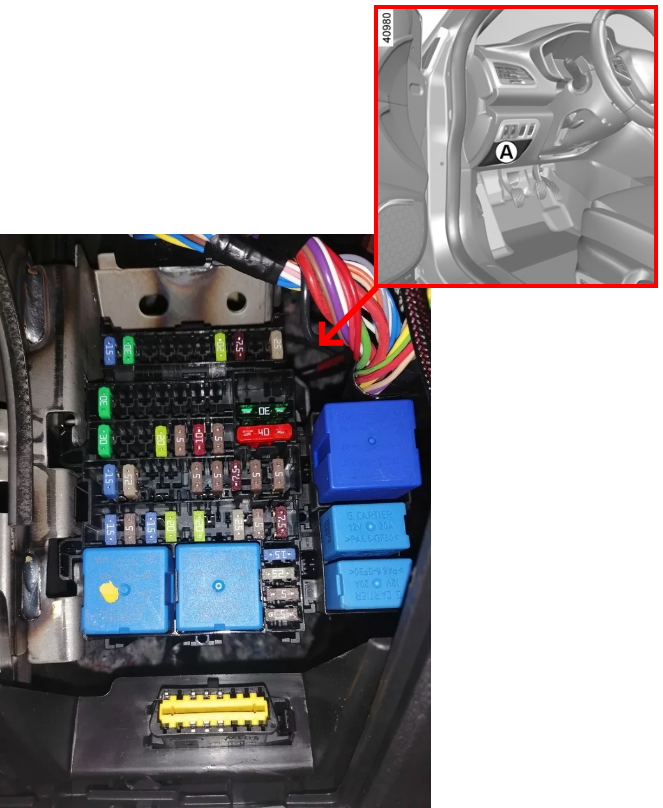

В салоне автомобиля блок с предохранителями и реле находится под панелью приборов с левой стороны за защитной крышкой. Для доступа надо убрать защитную крышку. Сам блок будет выглядеть примерно вот так.

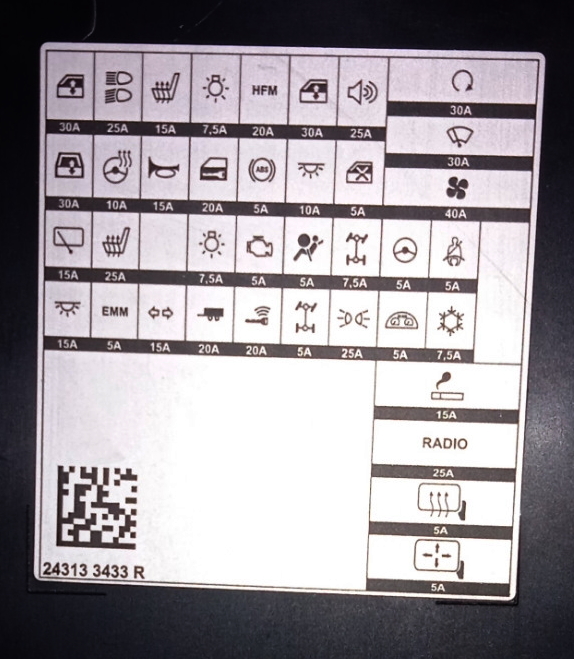

Сверяйте назначение со своими схемам с обратной стороны крышки блока.

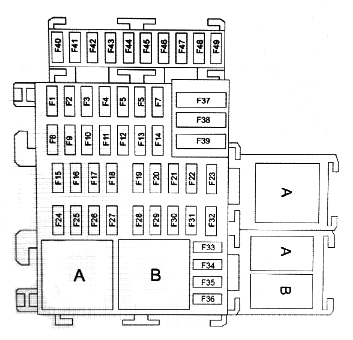

Схема
Описание предохранителей
| F1 | 30A Стеклоподъемники передних дверей. |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | 25A Сабвуфер |
| F8 | 30A Стеклоподъемники задних дверей. |
| F9 | 10A Обогрев руля. |
| F10 | Резерв. |
| F11 | 20A Центральный замок всех 4-х дверей. |
| F12 | 5A Датчик положения педали сцепления, приемное кольцо иммобилайзера — в модификации с ключом. Предохранитель блока управления ABS и системы стабилизации траектории движения. |
| F13 | 10A Плафоны освещения салона, ЭБУ климат-контроля. |
| F14 | 5A Датчик дождя и освещенности, управление реле системы обеспечения безопасности детей – блокировка стеклоподъемников задних дверей. |
| F15 | 15A ЦЭКБС, стеклоочиститель и омыватель ветрового стекла. |
| F16 | 25A ЭБУ функции «Свободные руки», главный шлюз сети CAN, камеры кругового обзора, подогрев сидений. |
| F17 | Резерв |
| F18 | 7,5A Только для автомобилей с ключом – стоп-сигнал |
| F19 | 5A ЭБУ системы впрыска |
| F20 | 5A Блок SRS |
| F21 | 7,5A ЭБУ полного привода, света заднего хода |
| F22 | 5A ЭУР |
| F23 | 5A Тэн отопителя салона, ЭБУ штатных парктроников, индикатор не пристёгнутого ремня, обогрев заднего стекла, корректор фар, обогрев лобового стекла. |
| F24 | 15A Питание предохранителей F12, F13, F14, F36 |
| F25 | 5A ЭБУ потребления энергии, ЭБУ телеметрической системы, главный шлюз сети CAN |
| F26 | 15A Задние фонари, селектор АКПП, электропривод наружных зеркал |
| F27 | 20A Питание блока согласования проводки фаркопа |
| F28 | 20A Цепь питания предохранителей F32-F33 |
| F29 | Резерв |
| F30 | 25A Фары, круиз-контроль, задняя ПТФ, задние стеклоподъемники, переключатель режима полного привода, освещение номерного знака, система контроля слепых зон, панель управления климатической системой, прикуриватель, питание переключателя наружных зеркал. |
| F31 | 5A Щиток приборов |
| F32 | 7,5A Электрический вентилятор отопителя |
| F33 | 15A Прикуриватель |
| F34 | 25A Диагностический разъем, аудиосистема |
| F35 | 5A Электропривод наружных зеркал |
| F36 | 5A Электропривод наружных зеркал |
| F37 | 30A Для автомобилей с ключом – стартер |
| F38 | 30A Очиститель ветрового стекла |
| F39 | 40A Для автомобилей с кнопкой Start-Stop – управление реле потребителей электроэнергии. |
| F40 | 15A Реле звукового сигнала, блок управления системы доступа с функцией «свободные руки». |
| F41 | 30A Доводчик стеклоподъемника двери водителя. |
| F42 | 5A ЭБУ полного привода |
| F43 | Резерв |
| F44 | Резерв |
| F45 | Резерв |
| F46 | 20A Реле после замка зажигания, ЭБУ потребления электрической энергии, питание предохранителей F19-F23. |
| F47 | 7,5A Для автомобилей без ключа – стоп-сигнал. |
| F48 | 15A Подогрев сидений |
| F49 | 25A Передние фары и ПТФ. |
За работу прикуривателя отвечает предохранитель номер 33 на 15А.
Назначение реле
- A (70А) — переключатель стеклоподъемников.
- A (20A) — реле времени «+» АКБ.
- B (20A) — реле звукового сигнала.
- A (40A) — реле вентилятора отопителя.
- A (40A) — обогрев заднего стекла.
Блоки под капотом
Блок предохранителей и реле
Данный блок с предохранителями и реле находится рядом аккумулятором. Что бы снять крышку, надо открыть фиксаторы крышки по бокам.

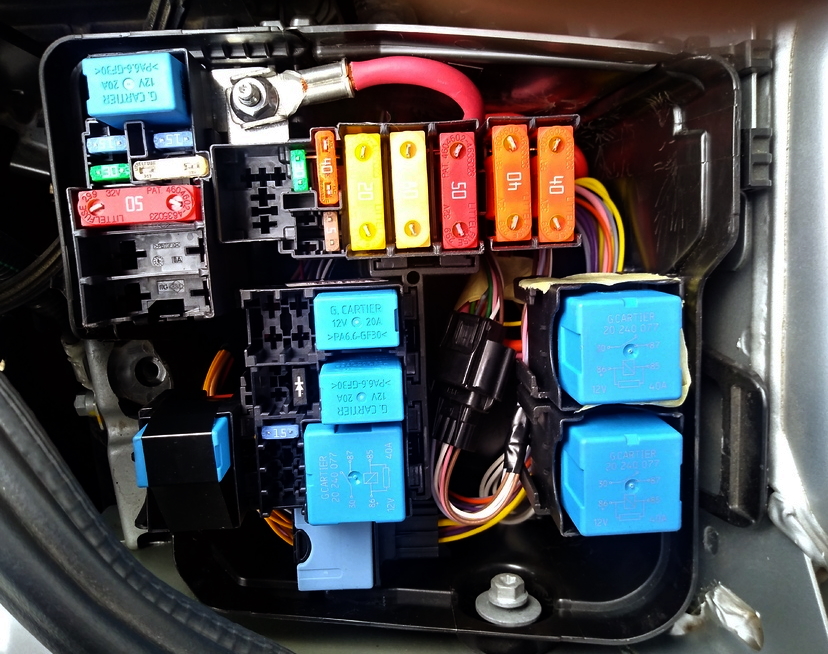

Фото — пример

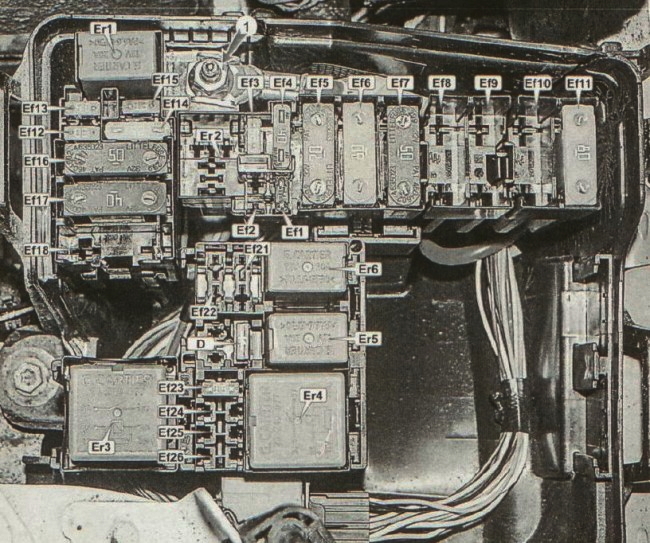

Схема
Обозначение предохранителей
| Ef1 | 5A Обогрев форсунок омывателя 7,5A Блок управления электрооборудованием |
| Ef2 | Резерв |
| Ef3 | 25/30A Блок управления системой курсовой устойчивости ABS/ESP |
| Ef4 | 40A Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47 |
| Ef5 | 20A/70A Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80A Блок предохранителей и реле в салоне, Реле тэна отопителя |
| Ef7 | 50A Блок управления системой курсовой устойчивости ABS/ ESP / 50A Питание предохранителя F7, F9 в салонном блоке |
| Ef8 | Резерв |
| Ef9 | 80A Дополнительный отопитель |
| Ef10 | 40A Обогрев ветрового стекла, правая сторона |
| Ef11 | 40A Обогрев ветрового стекла, левая сторона |
| Ef12 | 30A Стартер |
| Ef13 | 15А Блок управления АКПП |
| Ef14 | 25А ЭБУ впрыска и защита цепей двигателя, питание предохранителя F5, форсунки двигателя, указатель уровня топлива, топливный насос, катушки зажигания |
| Ef15 | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A Электровентилятор системы охлаждения |
| Ef17 | 40A Электровентилятор охлаждения рабочей жидкости АКПП |
| Ef18 | 80A Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | Резерв |
| Ef22 | Резерв |
| Ef23 | 15A Система управления двигателем, Блок управления вентилятором, управление реле компрессором кондиционера. |
| Ef24 | Резерв |
| Ef25 | Резерв |
| Ef26 | Резерв |
| D | Диод муфты компрессора переменного тока |
Реле
| Er1 | Реле стартера |
| Er1 | Реле включения света заднего хода |
| Er2 | Реле сирены охранной сигнализации |
| Er3 | Реле стартера |
| Er3 | Реле электровентилятора охлаждения рабочей жидкости |
| Er3 | Реле включения света заднего хода |
| Er4 | Главное реле системы управления двигателем |
| Er5 | Реле электромагнитной муфты компрессора кондиционера |
| Er6 | Реле топливного насоса |
Силовой блок

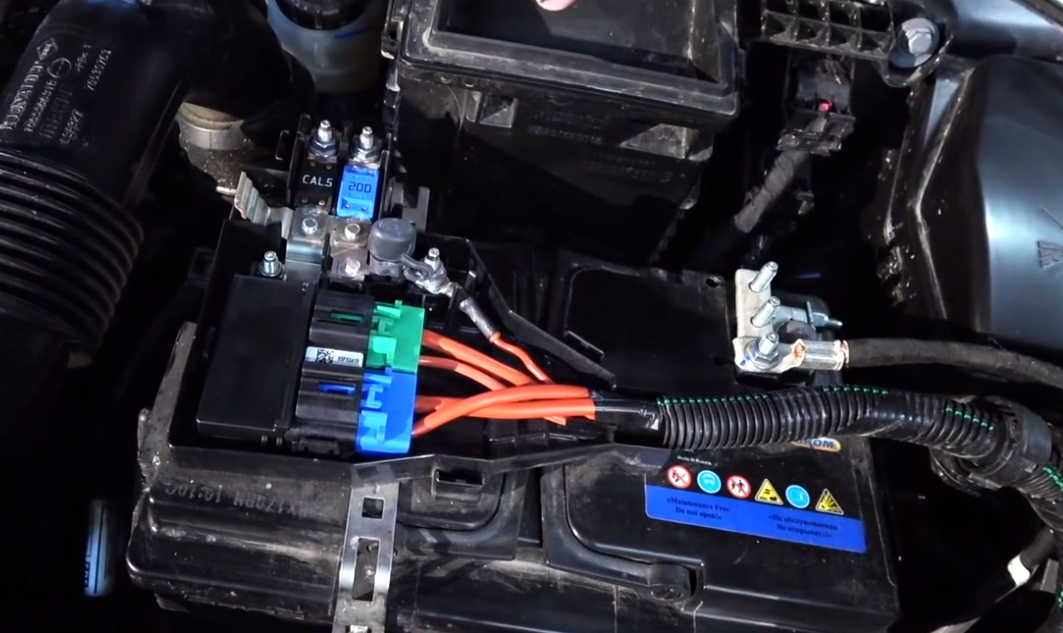

На плюсовой клемме аккумуляторной батареи установлен блок предохранителей высокой мощности.

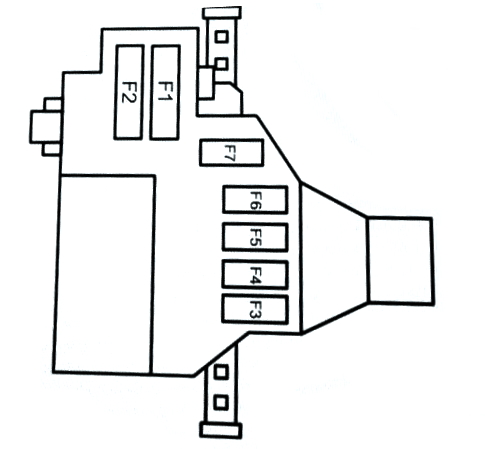

Схема
Расшифровка
| F1 | 200A Питание предохранителей F1-F7 в блоке предохранителей под капотом. |
| F2 | 300A Генератор, стартер |
| F3 | 80A Электроусилитель руля |
| F4 | 80A Питание предохранителей салона |
| F5 | 50A ЭБУ АБС и Системы стабилизации траектории |
| F6 | 80A Питание предохранителей салона |
| F7 | 7,5A Питание ЦЭКБС |
У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.
Есть что добавить? Например, как лучше снять крышку с блока предохранителей под капотом — пишите в комментарии.
