Предохранители Renault Clio 5 2020 – 2024
Renault Clio 5 го поколения выпускался в 2020, 2021, 2022, 2023, 2024 году. После этого модель прошла рестайлинг. В данной публикации вы найдёте описание предохранителей и реле Рено Клио 5 со схемами блоков, местами их расположения и фото примерами исполнения выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество в блоках может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок предохранителей и реле находится в левой нижней части панели приборов, за защитной крышкой.

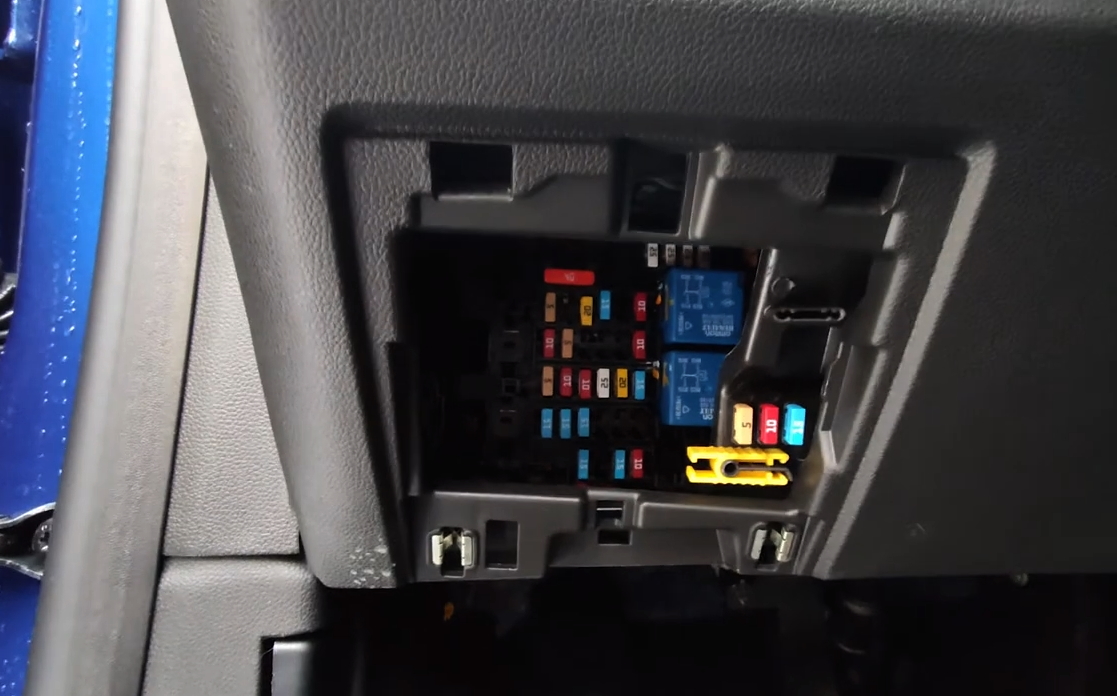

Фото пример

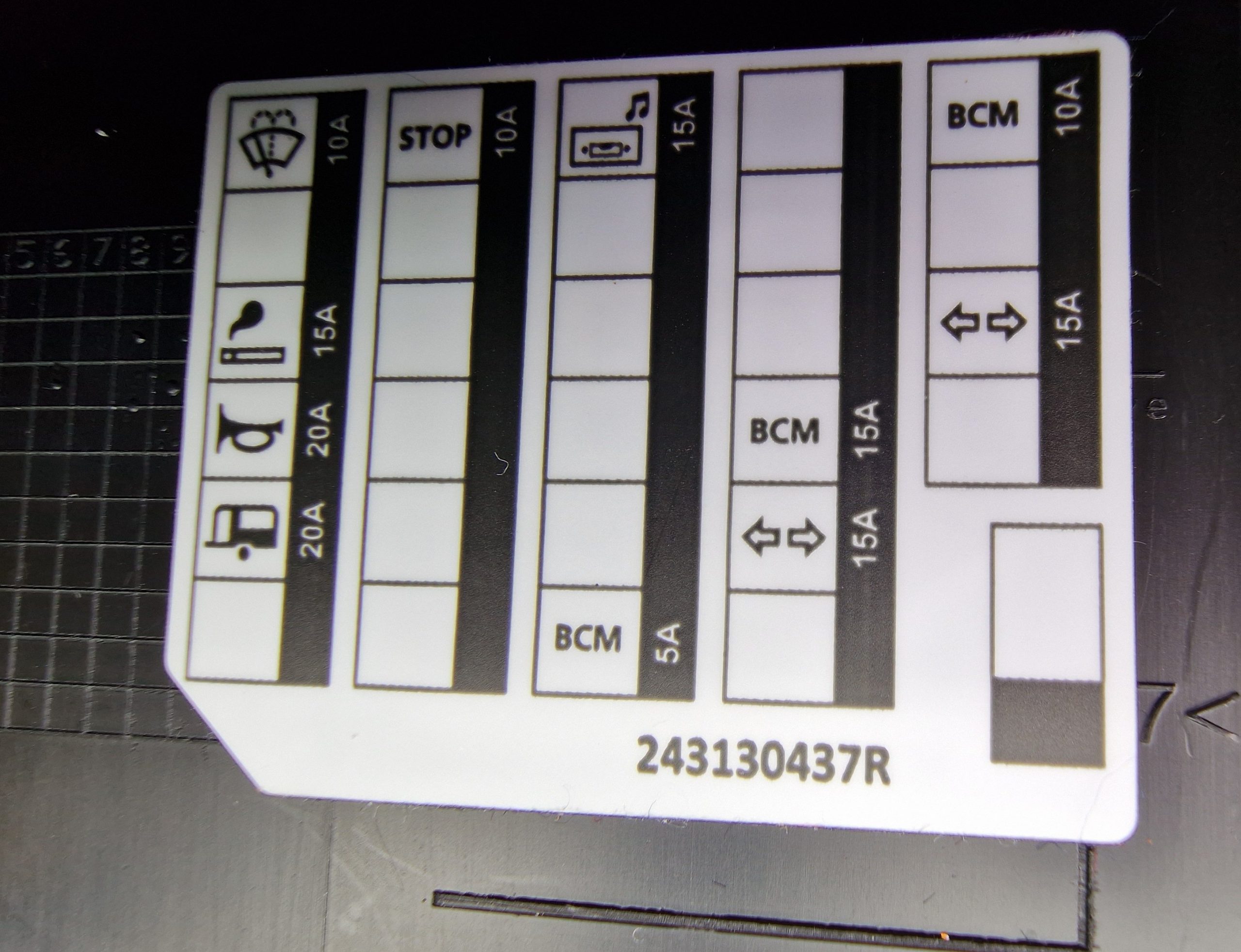

Сверяйте информацию со своими схема размещённым на крышке блока либо на само блоке.
Схема
Описание
| 4 | 15A правого и левого задних фонарей (172-173) — правого и левого наружных зеркал заднего вида с электроприводом (2230-2231) — модуля коммутации разъема для подключения прицепа (1971) — правого и левого передних указателей поворота (255-256). |
| 5 | 15A Замок двери задка (1322) — центрального замка правой и левой задних дверей (138-139) — верхнего стоп-сигнала (639) |
| 6 | 10А BCM (Блок управления электрооборудованием кузова) |
| 7 | |
| 8 | 15A Указателей поворотов и аварийной сигнализации |
| 9 | 15А BCM (Блок управления электрооборудованием кузова) |
| 10 | 30А ЭБУ стояночного тормоза |
| 11 | |
| 12 | |
| 13 | |
| 14 | 5А BCM (Блок управления электрооборудованием кузова) |
| 15 | |
| 16 | 10А Панель приборов |
| 17 | |
| 18 | |
| 19 | 15А Аудиосистема |
| 20 | |
| 21 | |
| 22 | |
| 23 | 30А Усилитель аудио системы |
| 24 | 30А ЭБУ стояночного тормоза |
| 25 | 10А Левый и правый задний фонарь, стоп сигналы |
| 26 | |
| 27 | 5А Зеркала с электро приводом |
| 28 | 20А Модуль прицепа |
| 29 | 20А Сигнал |
| 30 | 15А Прикуриватель или розетки дополнительного оборудования |
| 31 | 15А Розетки в багажном отделении |
| 32 | 10А Насос омывателя заднего и переднего стекла |
| 34 | 40А Электровентилятор салоне |
| 35 | 40А Обогрев заднего стекла |
| 36 | 40А Задняя дверь |
| 37 | |
| 38 | |
| 39 | 25А Электрические стеклоподъемники |
| 40 | 25А Электрические стеклоподъемники |
| 41 | 25А Электрические стеклоподъемники |
| 42 | 25А Электрические стеклоподъемники |
| 43 | 5А |
За работу прикуривателя отвечает предохранитель номер 30 на 15А.
Реле
| A | 70A РЕЛЕ 1 «+» АККУМУЛЯТОРНОЙ БАТАРЕИ С ОТКЛЮЧЕНИЕМ ПИТАНИЯ ВО ВРЕМЯ ПУСКА (1760) |
| B | 70A НЕВЫКЛЮЧЕННОЕ РЕЛЕ «+» АКБ С ВРЕМЕННОЙ ЗАДЕРЖКОЙ (БЕЗ ОТКЛЮЧЕНИЯ ПИТАНИЯ ВО ВРЕМЯ ЗАПУСКА) (1762) |
| C | РЕЛЕ: РЕЗЕРВНОЕ |
| D | РЕЛЕ: РЕЗЕРВНОЕ |
| F | 40A РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА (235) |
| G | 20A РЕЛЕ ЗВУКОВОГО СИГНАЛА (229) |
| H | 20A РЕЛЕ ПОДОГРЕВАТЕЛЯ РУЛЕВОГО КОЛЕСА (2499) |
Отдельно, вне блока могут устанавливаться дополнительные элементы защиты, например реле дополнительного отопителя и реле обогрева ветрового стекла.
Блок под капотом
Под капотом в моторном отсеке основной блок с предохранителями и реле расположен с левой стороны, рядом с аккумулятором.

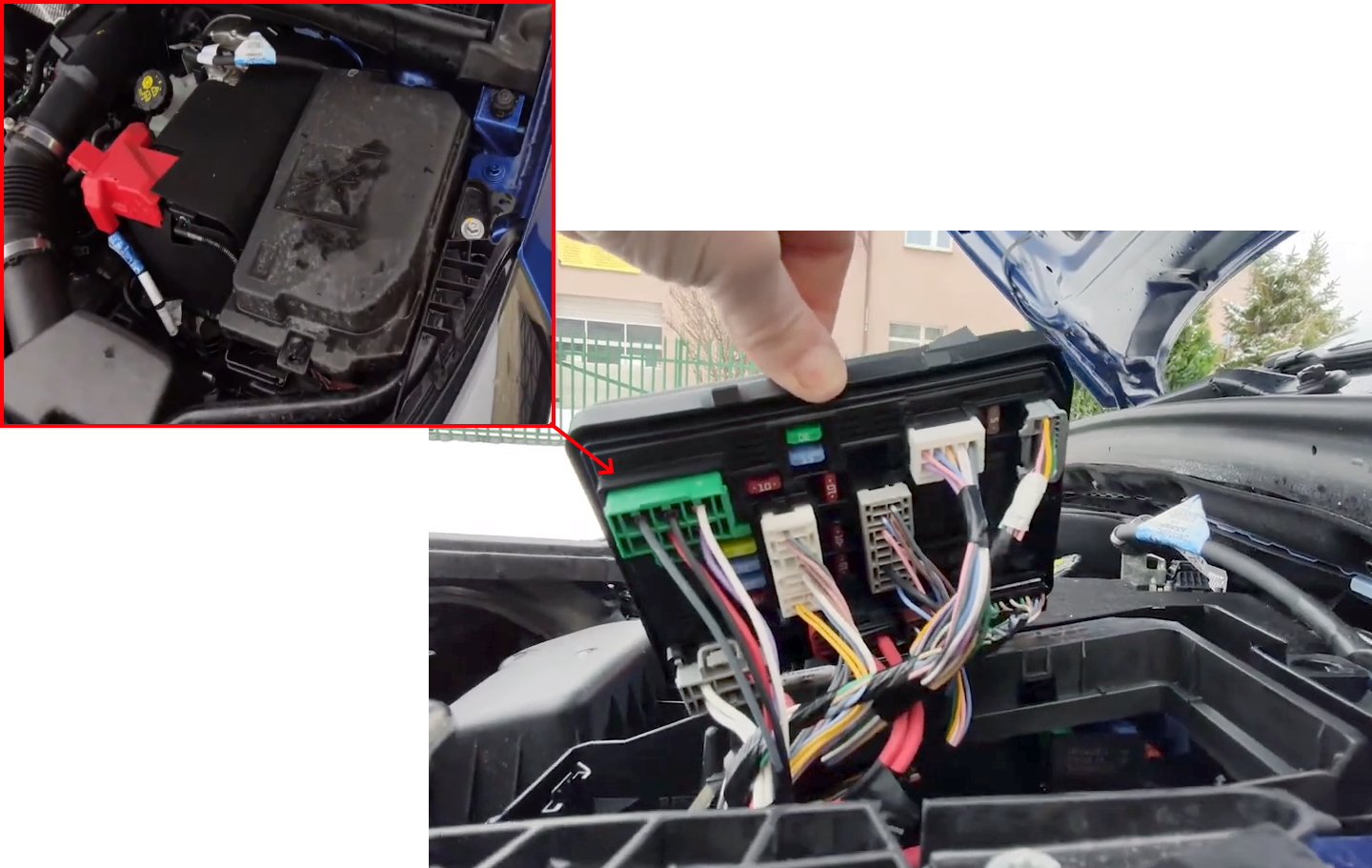

Для доступа надо снять крышку, и перевернуть блок. Схема будет нанесена на крышку блока. Сам блок будет выглядеть примерно вот так.

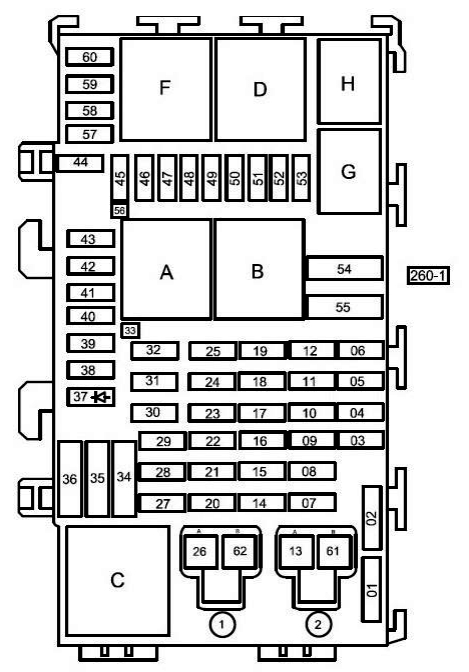

Схема

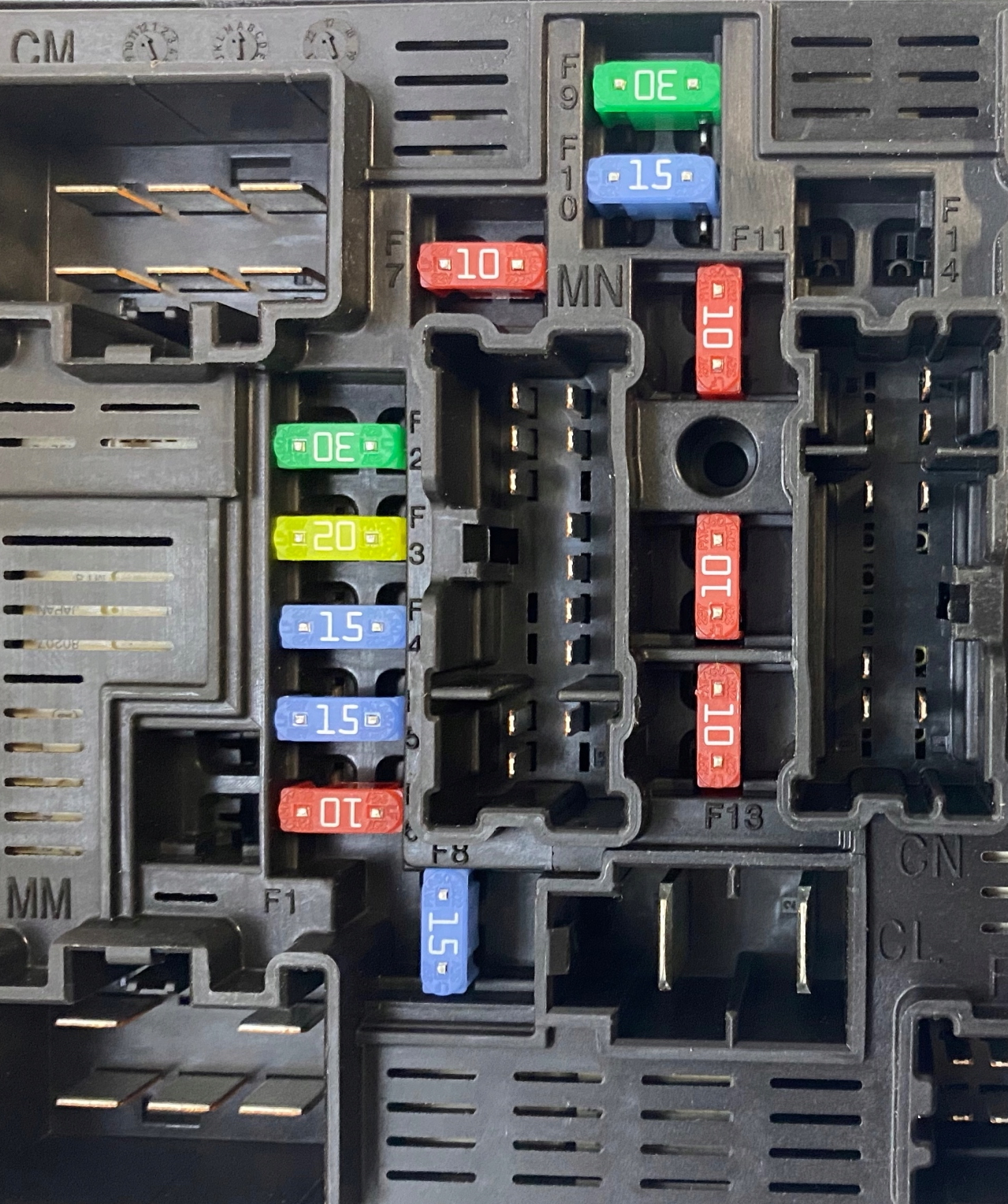

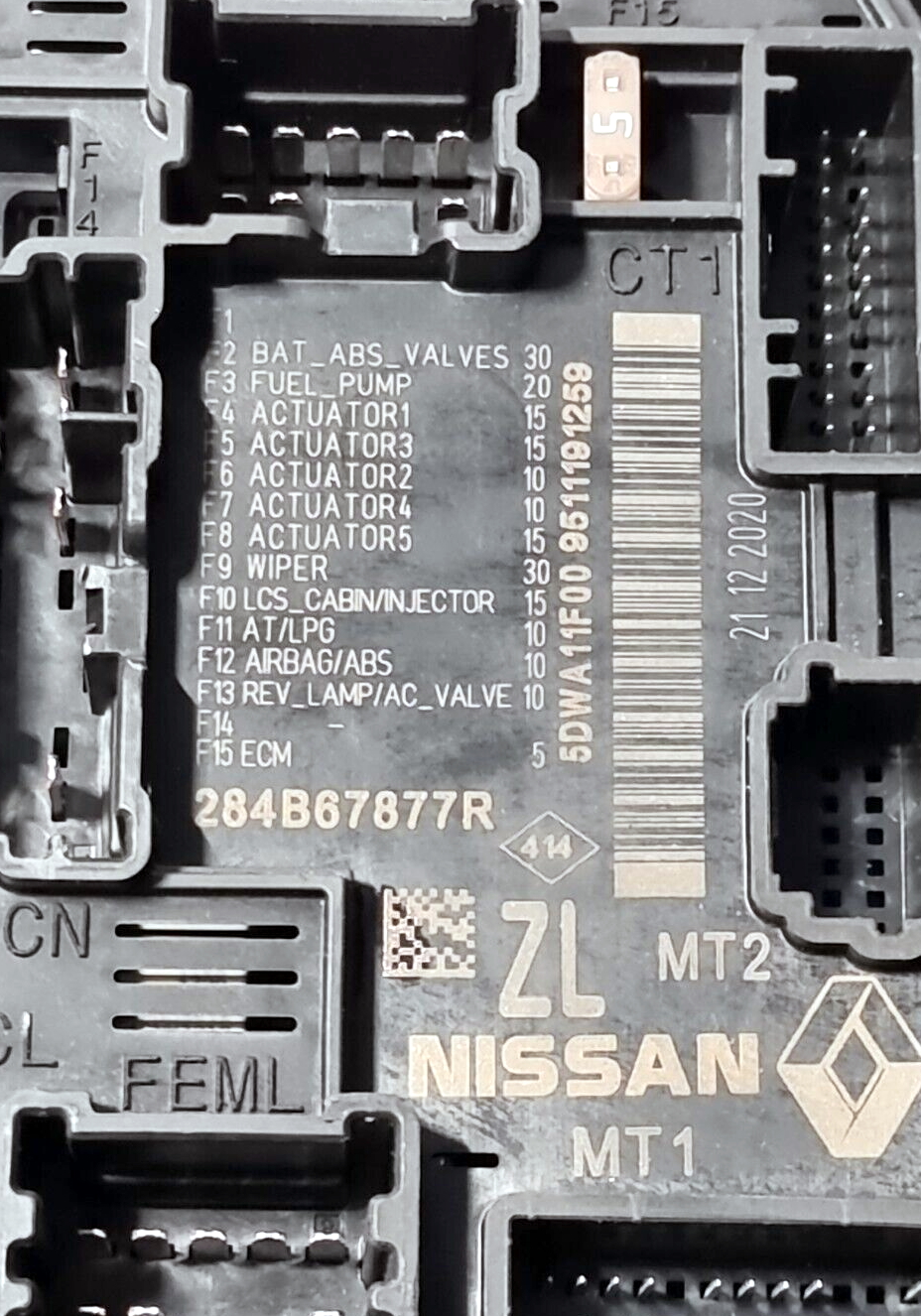

Фото пример назначения
Обозначение
| F1 | |
| F2 | 30A ABS |
| F3 | 20A Топливный насос |
| F4 | 15A ACTUATOR 1 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F5 | 15A ACTUATOR 2 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F6 | 15A ACTUATOR 3 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F7 | 15A ACTUATOR 4 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F8 | 15A ACTUATOR 5 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F9 | 30А Очиститель |
| F10 | 10А Мотор омывателя |
| F11 | 10А АКП |
| F12 | 10А Подушки безопастности |
| F13 | 10А Датчик нейтрального положения механической коробки передач/ света заднего хода (1109), управления реле подогревателя топлива (450), реле света заднего хода |
| F14 | |
| F15 | ECM |
