Предохранители Renault Espace 4 (2002 — 2014 )
Французский минивэн Renault Espace 4 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. За этот период автомобиль получил несколько рестайлингов. Удлиненная версия называется — Renault Grand Espace. Мы предлагаем ознакомится с местами расположения всех электронных компонентов управления Рено Эспейс 4. Особенно выделим информацию о блоках предохранителей и реле, их фотографии и схемы, назначения элементов и предохранитель отвечающий за прикуриватель.
Количество элементов в блоках и их схемы могут отличатся и зависят от года выпуска и электро оснащенности автомобиля.

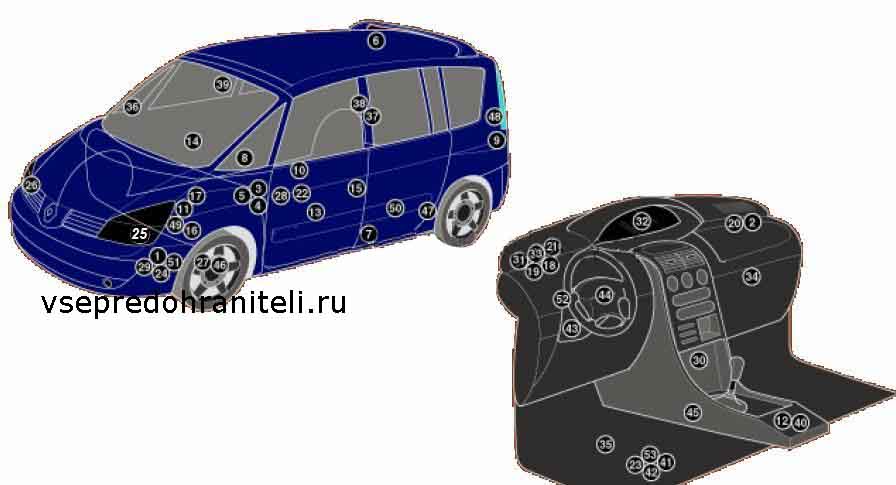

Общее расположение всех элементов
Схема
Описание
| 1 | Электронный блок управления АВS |
| 2 | Электронный блок управления кондиционером |
| 3 | Блок управления электродвигателем вентилятора кондиционера/отопителя 1 – под днищем кузова |
| 4 | Блок управления электродвигателем вентилятора кондиционера/отопителя 2 — под днищем кузова |
| 5 | Электродвигатель вентилятора кондиционера/отопителя-под днищем кузова |
| 6 | Усилитель сигнала антенны — над правым задним боковым стеклом |
| 7 | Датчик бокового удара в сборе — центральная стойка со стороны водителя |
| 8 | Датчик бокового удара в сборе- центральная стойка со стороны пассажира |
| 9 | Блок управления противоугонной системой-если установлен |
| 10 | Дополнительный отопитель — днище — если есть |
| 11 | Аккумуляторная батарея |
| 12 | Диагностический разъем (DLC)- центральная консоль |
| 13 | Блок управления электрооборудованием двери водителя |
| 14 | Блок управления электрооборудованием двери пассажира |
| 15 | Блок управления стояночным тормозом с электроприводом-около бака |
| 16 | Электронный блок управления двигателем |
| 17 | Блок предохранителей/ реле, моторный отсек |
| 18 | Блок предохранителей/ реле приборная панель 1 |
| 19 | Блок предохранителей/ реле 2, приборная панель – под блоком предохранителей / реле 1 приборной панели |
| 20 | Блок предохранителей/ реле приборная панель З |
| 21 | Блок предохранителей/ реле, приборная панель 4-если установлен |
| 22 | Блок предохранителей/ реле, днище, около блока отопителя – если установлен |
| 23 | Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ЕЗР) -под сиденьем |
| 24 | Блок управления свечами накаливания |
| 25 | Блок управления фарой, левый (модели с ксеноновыми фарами) |
| 26 | Блок управления фарой, правый (модели с ксеноновыми фарами) |
| 27 | Блок управления корректором фар (модели с ксеноновыми фарами) – включает в себя датчик высоты положения кузова- передн. |
| 28 | Нагреватель воздуха на впуске — в блоке отопителя — если есть |
| 29 | Звуковой сигнал(ы) |
| 30 | Считывающее устройство зажигания |
| 31 | Реле указателей поворотов/аварийной сигнализации-встроен в многофункционалыный блок управления |
| 32 | Блок управления комбинацией приборов- в приборной панели |
| 33 | Многофункциональный блок управления функции: Противоугонная система, звуковой предупреждающий сигнал/ зуммер, система проверки исправности ламп электропривод стеклоподъемников, омыватели фар-некоторые модели, иммобилайзер, указатели поворота, лампы освещения салона, усилители рулевого управления, датчик дождя, очистители заднего стекла, лампы передних/ задних габаритов, замок рулевой колонки, система контроля за давлением в шинах, очистители лобового стекла |
| 34 | CD/DVD-привод навигационной системы (NIVAV3) — в вещевом ящике |
| 35 | Блок управления навигационной системой (NIVAV3) |
| 36 | Датчик температуры окружающего воздуха-в зеркале правой двери |
| 37 | Блок управления системой парковки-за правой задней отделочной панелью |
| 38 | Зуммер системы парковки-за правой задней отделочной панелью |
| 39 | Датчик дождя — во внутреннем зеркале заднего вида |
| 40 | Блок предохранителей/реле центральная консоль |
| 41 | Блок управления памятью электропривода сиденья – под сиденьем |
| 42 | Датчик положения сиденья, сиденье водителя-под сиденьем |
| 43 | Замок рулевой колонки |
| 44 | Датчик положения рулевого колеса — под рулевым колесом (с ESP) |
| 45 | Электронный блок управления SRS-центральная консоль |
| 46 | Датчик высоты положения кузова-передний (с ксеноновыми фарами) -встроен в блок управления ксеноновой фарой-на подвеске |
| 47 | Датчик высоты положения кузова- задний (модели с ксеноновыми фарами) — на подвеске |
| 48 | Реле привода задней двери-если есть |
| 49 | Электронный блок управления КПП |
| 50 | Приемник сигналов системы контроля давления шинах-под днищем кузова |
| 51 | Датчик скорости автомобиля — электронный блок управления ABS |
| 52 | Синтезатор голоса |
| 53 | Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ESP)-под сиденьем |
Блок под капотом рено эспейс 4

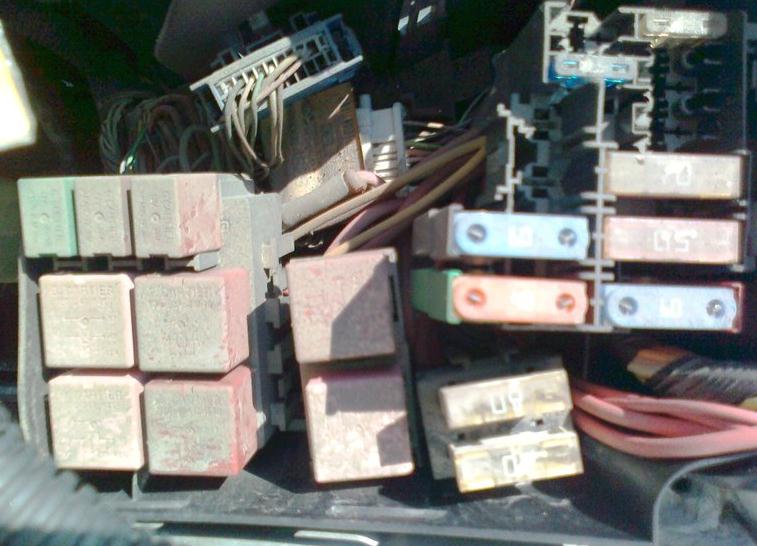

Фото

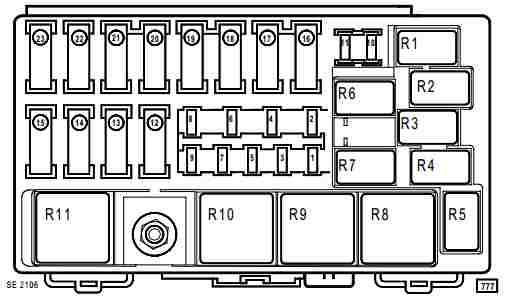

Схема
Обозначение
Предохранители
| 1 | (7,5А) Автоматическая коробка передач |
| 2 | — |
| 3 | (30А) Управление двигателем |
| 4 | (5А/15А) Автоматическая коробка передач |
| 5 | (30А) Реле вакуумного насоса усилителя тормозов (F4Rt) |
| 6 | (10А) Управление двигателем |
| 7 | — |
| 8 | — |
| 9 | (20А) Система кондиционирования |
| 10 | (20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости |
| 11 | (20А/30А) Звуковой сигнал(ы) |
| 12 | — |
| 13 | (70А) Нагреватели охлаждающей жидкости — если есть |
| 14 | (70А) Нагреватели охлаждающей жидкости — если есть |
| 15 | (60А) Управление электродвигателем вентилятора системы охлаждения |
| 16 | (40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления |
| 17 | (40А) Антиблокировочная система тормозов/ система курсовой устойчивости |
| 18 | (70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления |
| 19 | (70А) Отопитель/ кондиционер, многофункциональный блок управления |
| 20 | (60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональны йблок управления |
| 21 | (60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей /реле, центральная консоль, люк |
| 22 | (80A) Обогреватель лобового стекла (некоторые модели) |
| 23 | (60A) Очиститель лобового стекла, стояночный тормоз с электроприводом |
Реле вариант 1
- Реле нагреватель охлаждающей жидкости
- Реле электродвигателя вентилятора системы охлаждения (без кондиционера, —01/03)
- Реле вакуумного насоса усилителя тормозов (F4 Rt)
- Реле вакуумного насоса усилителя тормозов
- Реле 3 нагревателя охлаждающей жидкости — (—01/03, если есть)
- Реле топливного насоса
- Реле обогревателя системы вентиляции картера двигателя (F4 Rt)
- Реле системы управления двигателем
- Реле 1 электродвигателя вентилятора системы охлаждения-(с кондиционером,—01/03)
- Реле 2 электродвигателя вентилятора системы охлаждения
- Реле 2 нагревателя охлаждающей жидкости — (—01/03, если есть)
Реле вариант 2
- Реле дополнительного подогрева
- Реле водяного электро насоса
- Реле электродвигателя вентилятора с кондиционером
- —
- —
- Реле топливного насоса
- Реле подогревателя (система вентиляции топливных газов)
- Реле блокировки впрыска
- Реле поршневого компрессора
- Реле электродвигателя вентилятора с кондиционером
- Реле дополнительного подогрева 2
Предохранители и реле в салоне
Блок 1

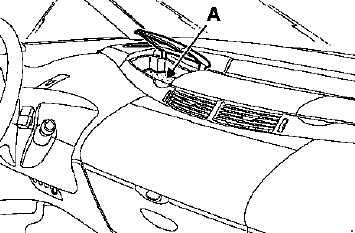

Расположен в верхней части приборной панели.

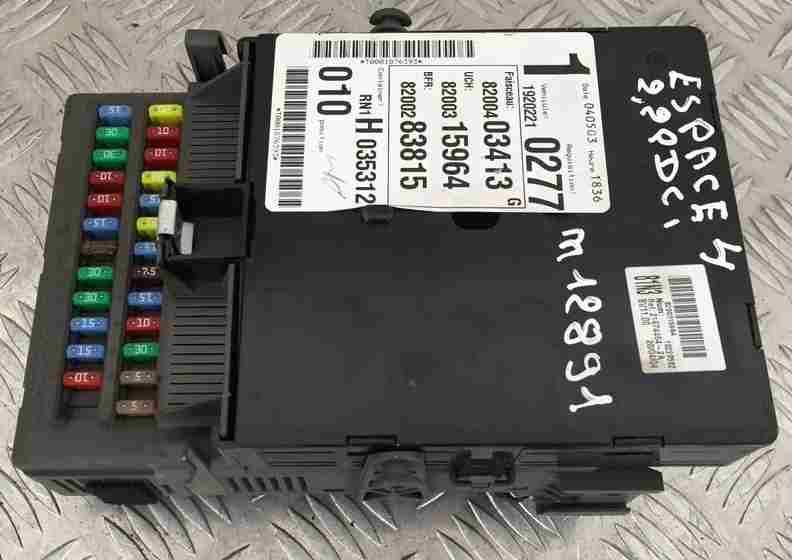

Фото

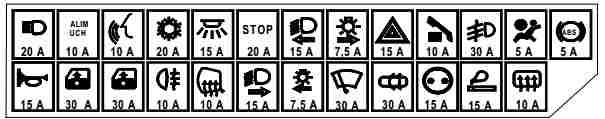

Схема
Расшифровка
| F1 | — |
| F2 | (10A) Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера |
| F3 | (10A) Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса |
| F4 | (20A) Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла |
| F5 | (15A) Лампы освещения салона |
| F6 | (20A) Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели /очистители лобового стекла |
| F7 | (15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет |
| F8 | (7,5A) Правые передние габариты |
| F9 | (15A) Указатели поворота/аварийная сигнализация |
| F10 | (10A) Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика |
| F11 | (30A) Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса |
| F12 | (5A) Система SRS |
| F13 | (5A) Антиблокировочная система тормозов (ABS) |
| F14 | (15A) Звуковой сигнал(ы) |
| F15 | (30A) Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников |
| F16 | (30A) Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников |
| F17 | (10A) Задние противотуманные фонари |
| F18 | (10A) Обогреватель зеркал заднего вида на дверях |
| F19 | (15A) Правая фара-ближний свет |
| F20 | (7,5A) CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей |
| F21 | (30A) Омыватель заднего стекла, дальний свет фар |
| F22 | (30A) Центральный замок |
| F23 | (15A) Разъемы питания дополнительного оборудования |
| F24 | (15A) Разъем подключения дополнительного оборудования (задний), прикуриватель |
| F25 | (10A) Выключатель стоп-сигналов (датчик положения педали тормоза), обогреватель заднего стекла, замок рулевой колонки (некоторые модели) |
| F26 | — |
За прикуриватель отвечает предохранитель номер 24.
Блок 2
Он находится за бардачком, со стороны пассажира.

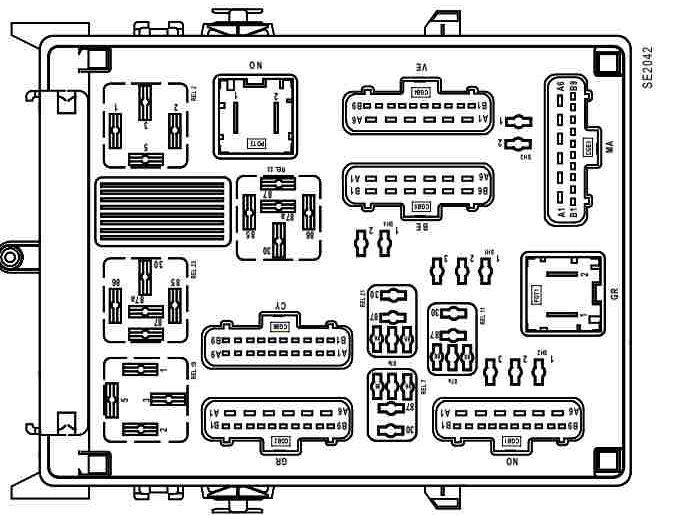

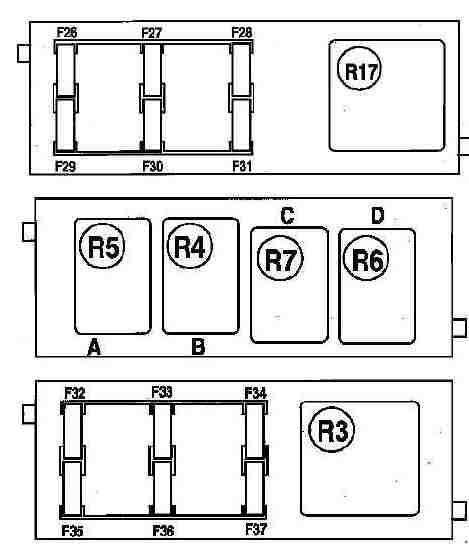

Схема
Обозначение
| 17 | Реле кондиционера |
| 2 | Реле электропривода сидений |
| 3 | Реле насоса омывателя фар |
| 4 | Реле стоп-сигналов |
| 5 | Реле 1 системы освещения в дневное время |
| 6 | Реле 2 системы освещения в дневное время |
| 7 | Реле электропривода задних стеклоподъемников (некоторые модели) |
| F26 | (30A) Разъем электрооборудования прицепа |
| F27 | (30A) Люк |
| F28 | (30A) Электропривод стеклоподъемника, левый задний |
| F29 | (30A) Электропривод стеклоподъёмника, правый задний |
| F30 | (5A) Датчик положения рулевого колеса |
| F31 | (30A) Шторка люка |
| F32 | — |
| F33 | — |
| F34 | (15A) Электропривод сиденья -со стороны водителя |
| F35 | (20A) Подогреватель передних сидений |
| F36 | (20A) Электропривод сиденья — со стороны водителя |
| F37 | (20A) Электропривод сиденья пассажира |
Блок 3
Находится рядом с ЦЭБКС со стороны водителя
Схема
Описание
| 1 | Реле противотуманных фар |
| 2 | Реле 1 основных цепей зажигания |
| 3 | Реле электродвигателя очистителя заднего стекла |
| 4 | Реле стартера |
| 5 | Реле вспомогательных цепей зажигания |
| 6 | Реле 2 основных цепей зажигания |
| 7 | Реле обогревателя заднего стекла |
| F1 | Шунтирующий резистор электропривода стеклоподъемников-передние |
| F2 | Шунтирующий резистор электропривода стеклоподъемников-задние |
| F3 | Шунтирующий резистор системы освещения в дневное время — передние габариты |
| F4 | Шунтирующий резистор системы освещения в дневное время — ближний свет |

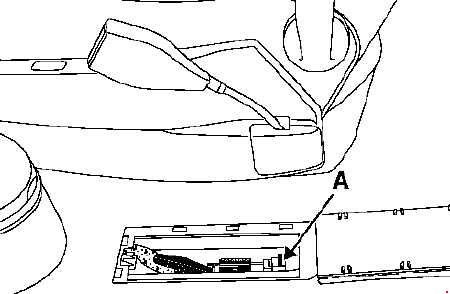

В салоне под ковриков подлокотника вещевого ящика, находится предохранитель отключения потребителей электроэнергии: 20А — Диагностический разъем, аудиосистема, ЭБУ, Центральный коммуникационный блок, охранная сигнализация.
Не сходится описание? Полную информацию назначения блоков с распиновкой всех возможных вариантов исполнения в Рено Эспейс 4 поколения можете скачать тут. А если Вам есть чем дополнить, пишите в комментариях.
