Предохранители Renault Trafic 3 и реле
Renault Trafic 3 го поколения выпускался в 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 году. В данной статье мы представим описание предохранителей и реле Рено Трафик 3 со схемами блоков, фотографиями и местами их расположения. Выдели предохранитель прикуривателя.
Количество предохранителей и реле и их количество в блоках может отличаться от указанного и зависит от года выпуска и региона поставки. Сверяйте информацию с вашей технической документацией.
Блоки в салоне
Блок предохранителей и реле

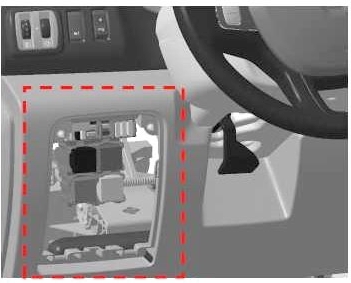

Он расположен с левой стороны панели приборов за ящиком для мелочей.

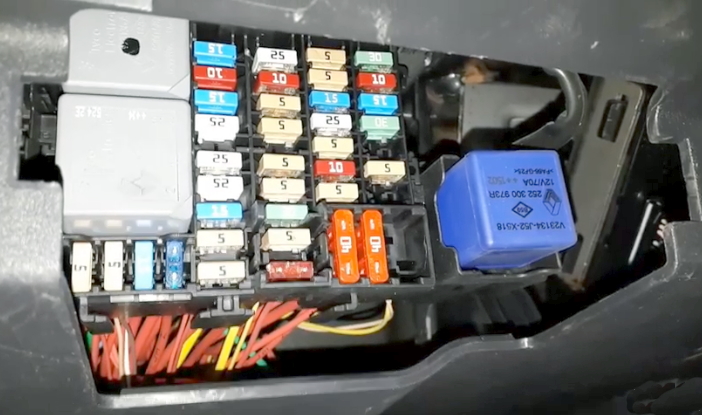

Фото — пример

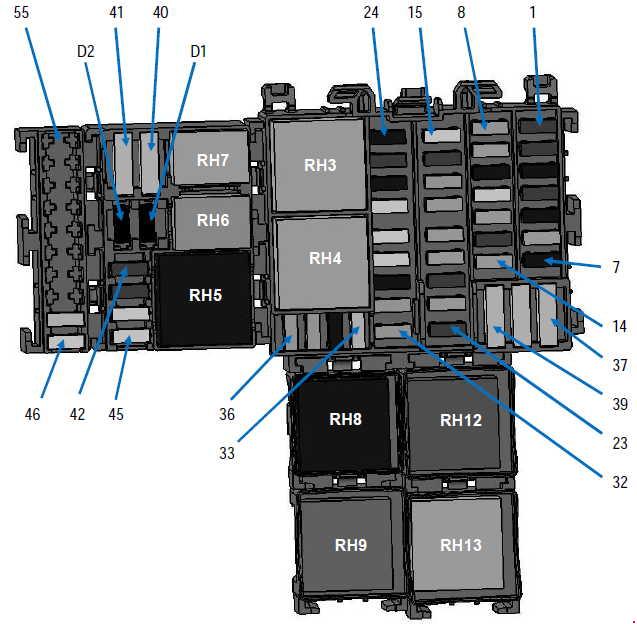

Схема
Описание
| F1 | 30А + питание от аккумулятора очиститель заднего стекла |
| F2 | 10А Главный электромагнитный рупор |
| F3 | 15А + розетка для аксессуаров в багажнике |
| F4 | 30А + питание от АКБ выдержка времени электродвигателя стеклоподъемника водителя |
| F5 | 15A + токораспределительная розетка для аксессуаров сзади |
| F6 | 5А Пуск ВСМ + |
| F7 | 15А + после зажигания подача подогрева сидений |
| F8 | 5A + питание аккумулятора EMM (заряд питания после зажигания на VSC) AVS,AUO |
| 15A + питание аккумулятора EMM (заряд питания после зажигания на VSC) SOP03C | |
| F9 | 5А + общее распределение тока |
| F10 | 15 А + розетка прикуривателя или передняя розетка для аксессуаров, распределение тока |
| F11 | 25A + питание аккумулятора EMM (R дневные ходовые огни, переднее положение, R фары дальнего света, L фары ближнего света) |
| F12 | 5А + стоп-сигналы с синхронизированным питанием от аккумулятора, ABS, транспондер |
| F13 | 10А + синхронизированное питание от аккумуляторной батареи внутреннего освещения и кондиционера |
| F14 | 5A + синхронизированная подача питания от аккумулятора, угол поворота рулевого колеса Система запуска и остановки автомобиля без ключа |
| F15 | 25А + После зажигания питание очистителя заднего стекла, насоса омывателя стекла, звукового сигнала |
| F16 | 10А Общая подача + после зажигания |
| F17 | 5А + после зажигания питание заднего хода фары |
| F18 | 5А + после замка зажигания выключатель остановки подачи |
| F19 | 5A + после впрыска зажигания, реле стартера, BCM |
| F20 | 5А + после замка зажигания подача подушки безопасности, блокировка рулевой колонки |
| F21 | 30А + после замка зажигания подача выключателя стеклоподъемника пассажира |
| F22 | 10А + после зажигания питание насоса ГУР |
| F23 | 15A + EMM питание от аккумулятора стоп-сигналы |
| F24 | 15A + питание от аккумулятора BCM (+ питание от аккумулятора по времени) |
| F25 | 10А + питание от аккумулятора BCM, электронные вычислительные блоки, система контроля давления в шинах и автомобиль без ключа |
| F26 | 15 А + питание от аккумулятора BCM для аварийной сигнализации и указателей поворота |
| F27 | 25А + питание от аккумулятора BCM для блокировки открывающихся элементов |
| F28 | 25А питание аккумулятора + EMM для дневных ходовых огней L, заднее положение, фары дальнего света L, фары ближнего света R |
| F29 | 25A + питание от аккумуляторной батареи EMM положение номерного знака, передние и задние противотуманные фары |
| F30 | 15А + питание от аккумулятора однорычажное, сигнализация, звуковой сигнал |
| F31 | 5А + питание от аккумулятора приборной панели |
| F32 | 5А + однорычажное питание от аккумулятора |
| F33 | 20A + аккумуляторная розетка для фаркопа |
| F34 | 15А (поставляется в комплекте фаркопа) |
| F35 | 5А + выключатель питания АКБ магнитола, мультимедиа, зеркала, диагностическая розетка |
| F36 | 5А + обогрев зеркал заднего вида |
| F37 | 10А + электрозеркала с синхронизированным питанием от аккумуляторной батареи, дополнительный блок адаптера UCE |
| F38 | 40А + автоматический выключатель питания от батареи тахограф |
| F39 | 40А + питание от аккумулятора стеклоочистителя |
| F40 | 20А + реле распределения тока питания АКБ 1 (отопление, кондиционер) |
| F41 | 15А + токораспределительное оборудование предоборудование дополнительные приспособления |
| F42 | 10А + нагреватель питания от аккумулятора |
| F43 | 10А + подача двигателя работает дополнительная адаптация |
| F44 | 25А + подача подогревателя работающего двигателя |
| F45 | 25А + после зажигания питание дополнительного блока кондиционера |
| F46 | 25A + после замка зажигания реле питания для автомобиля без ключа |
| F47 | 20А питание от батареи + EMM для реле распределения тока без нагрузки |
| F48 | — |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | — |
| F53 | — |
| F54 | — |
| F55 | — |
За работу прикуривателя отвечает предохранитель номер 10.
Блок реле

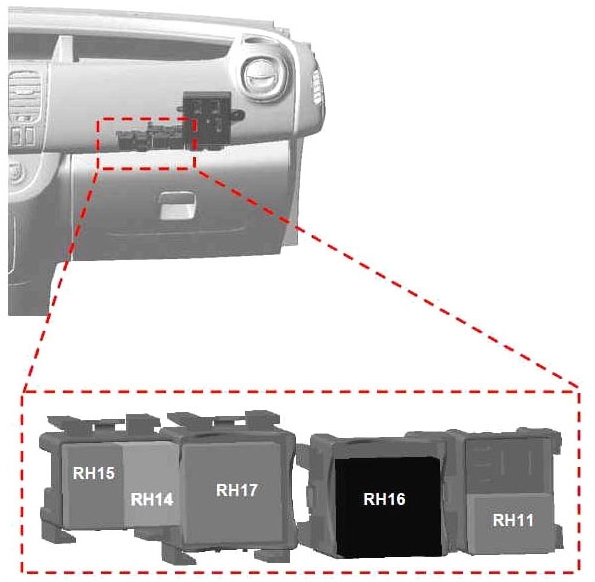

Он расположен с правой стороны в панели приборов.
Схема
Обозначение
| RH3 | 40А Реле стеклоочистителя |
| RH4 | 40A Реле 2-й скорости стеклоочистителя |
| RH5 | 40А + после замка зажигания питание реле обогрева и кондиционера задней части салона |
| RH6 | 20A Поддержка реле водяного насоса нагревателя матрицы |
| RH7 | 20A Реле электроблокировки двери водителя (SDO) |
| RH8 | 70А + токораспределительное реле №. 1 |
| RH9 | 40А + токораспределительное реле №. 2 |
| RH11 | 20A Реле электрического стеклоподъемника |
| RH12 | 40А Зеркала + реле обогрева заднего стекла |
| RH13 | 40А Реле стеклоочистителя заднего стекла |
| RH14 | 20A Реле центрального замка двери |
| RH15 | 20A Реле электрического стеклоподъемника |
| RH16 | 40A После замка зажигания № реле питания. 2 (автомобили с картой громкой связи) |
| RH17 | 40А Двигатель работает + реле |
| RH18 | — |
| RH19 | — |
| RH20 | — |
Блоки под капотом
Блок предохранителей и реле
Данный блок с предохранителями и реле расположен с левой стороны, рядом с аккумуляторной батареей.

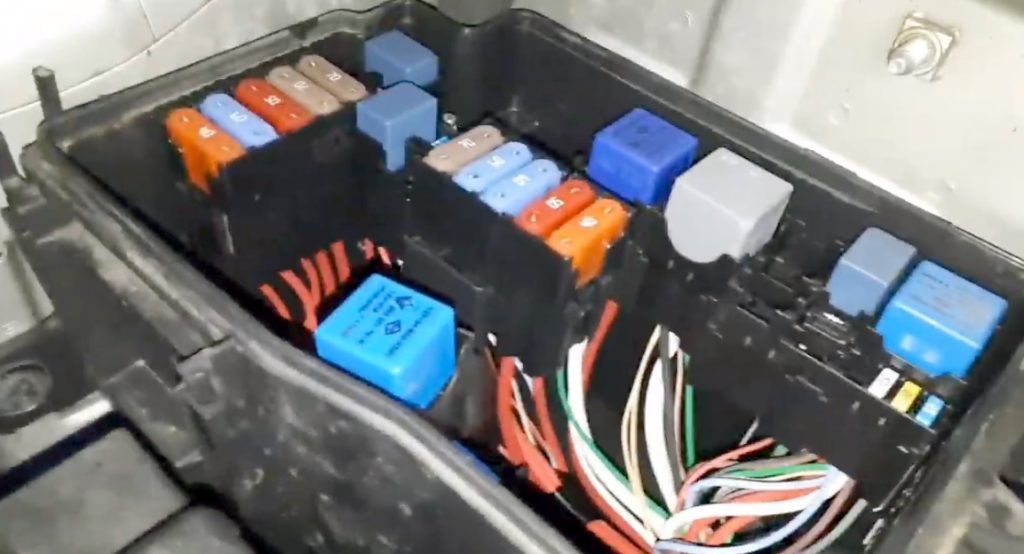

Фотография

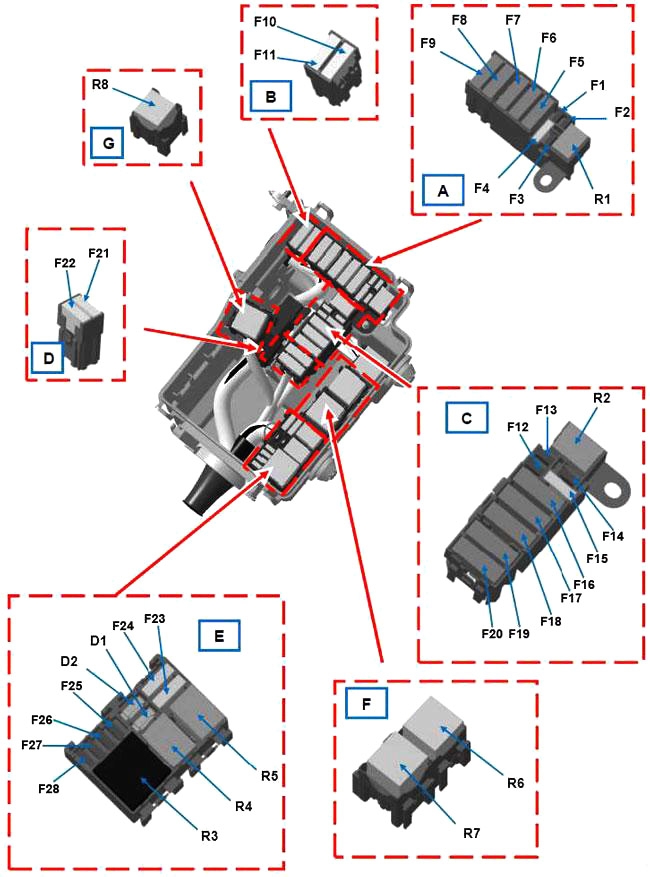

Схема
Назначение
| F1 | — | — |
| F2 | — | — |
| F3 | 25 | ABS/ESP |
| F4 | 30 | Стартер |
| F5 | 70 | Пассажирский салон 1 |
| F6 | 70 | Пассажирский салон 3 |
| F7 | 50 | ABS/ESP |
| F8 | 60 | Пассажирский салон 2 |
| F9 | 20 | Обогрев зеркал |
| 40 | Заднее стекло + обогрев зеркал | |
| F10 | — | — |
| F11 | — | — |
| F12 | — | — |
| F13 | — | — |
| F14 | 15 | Компрессор кондиционера |
| F15 | 15 | Топливный насос |
| F16 | 70 | Блок управления отопителем |
| F17 | 60 | Блок нагревательного элемента |
| F18 | 60 | Блок нагревательного элемента |
| F19 | 40 | Индекс двигателя *408 и кондиционер или 450 и обогрев Вентилятор с электроприводом в сборе 1 |
| 50 | Индекс двигателя *408 и обогрев или 450 и кондиционер Вентилятор с электроприводом в сборе 1 | |
| F20 | 40 | Суффикс двигателя *408 и кондиционер или 450 Вентилятор с электроприводом в сборе 2 |
| F21 | — | — |
| F22 | — | — |
| F23 | — | — |
| F24 | — | — |
| F25 | — | — |
| F26 | 25 | Дизельный обогреватель |
| F27 | 20 | Система впрыска двигателя |
| F28 | 15 | Система впрыска двигателя |
| Реле | ||
| R1 | 20 | Стартер |
| R2 | 20 | Реле топливного насоса |
| R3 | 40 | Реле питания впрыска |
| R4 | 20 | Реле управления компрессором |
| R5 | — | — |
| R6 | 70 | Высокая скорость (узел вентилятора с электроприводом 1) |
| R7 | 40 | Низкая скорость (вентилятор с электроприводом) |
| R8 | 40 | Высокая скорость (узел вентилятора с электроприводом 2) |
| Диоды | ||
| D1 | Компрессор кондиционера | |
| D2 | — | |
Силовой блок

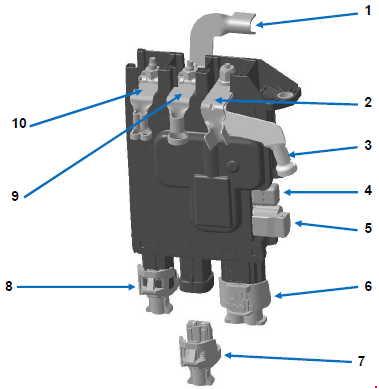

К плюсовой клемме аккумуляторной батареи крепится блок силовых предохранителей высокой мощности.
Схема
Расшифровка
- Проводка питания защиты аккумулятора
- Проводка двигателя 300А (генератор)
- 300A Проводка двигателя (стартер)
- Мини-предохранитель 5А с колпачком (Пуск/Стоп)
- 5A Проводка в кабине (Пуск/Стоп)
- Проводка кабины 50А (варианты преобразования КПД и КС6 или фаркоп прицепа)
- Зарезервировано для переоборудования изготовителями кузовов.
- 35А Проводка двигателя (управление двигателем)
- Блок подключения двигателя
- 120А Проводка кабины (усилитель руля)
Если хотите помочь дополнить материал — пишите в комментариях.
