Предохранители Шкода Кодиак реле, схема, где находятся

Skoda Kodiaq — относится к классу среднеразмерных кроссоверов. Выпускается с 2016 года. В России официальные поставки началась в 2017 году. Производится по настоящее время. В нашей публикации мы покажем где находится блоки с предохранителями и реле в шкоде кодиак, предоставим их схемы и опишем назначение элементов, а так же отдельно выделим предохранитель прикуривателя. В конце материала прикрепим инструкцию по эксплуатации skoda kodiaq.

Обращаем внимание, что к одному предохранителю могут относиться несколько потребителей и на оборот, к одному потребителю могут относиться несколько предохранителей. Поэтому сверяйте назначение элементов с Вашим руководством.

Блок в салоне

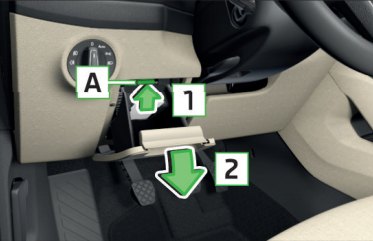

Находится под панелью приборов, за перчаточным ящиком со стороны водителя. Для доступа нажмите на фиксатор A. Сразу потяните в направлении стрелки 1, затем 2.

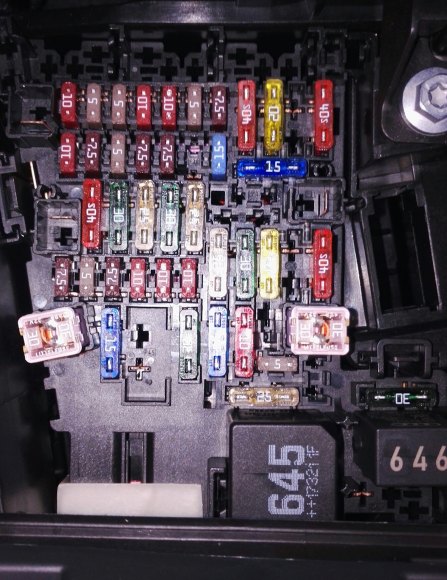

Фото — пример блока

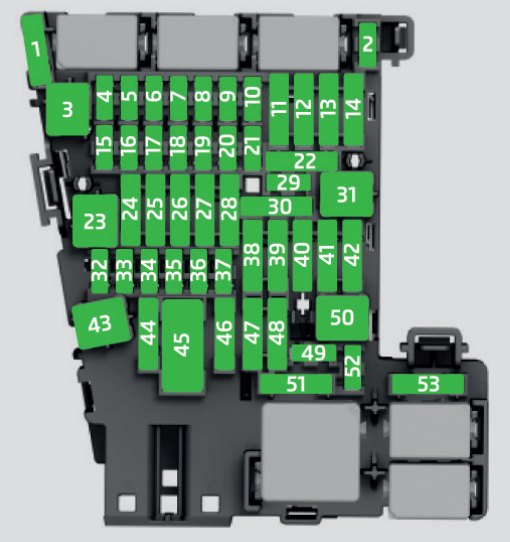

Схема

Описание

SCR (AdBlue®) 30A Блок управления подогрева восстановителя (дизель)
Подогрев рулевого колеса
Не используется
Охранная сигнализация / 10А Подогрев рулевого колеса
5А Шина данных, диагностический разъём
5А Автоматическая коробка передач
10A Климатическая установка, приёмник дистанционного пульта управления автономного отопителя, обогрев заднего стекла, обогрев ветрового стекла, климатическая установка задней части салона, контроль давления в шинах
10A Переключатель освещения, датчик дождя, стояночный тормоз, эстетическая подсветка, датчик охранной сигнализации, фары, подсветка торца двери
5А Подрулевой переключатель, рулевая колонка
7,5А Дисплей системы Infotainment
Освещение слева
Система Infotainment
25А Преднатяжитель ремня безопасности — левая сторона
40А Вентилятор климатической установки и отопителя
10А Электропривод регулировки рулевой колонки
10А Разъёмы USB, диагностический разъём, Phonebox
Комбинация приборов, аварийный вызов
7,5А Камера заднего вида
7,5А Система KESSY
Система SCR (AdBlue®), тормозная система
15А Полный привод
15А Тягово — сцепное устройство
30А Подъёмно — сдвижной люк
Свет справа
30А Центральный замок: передняя и задняя двери с левой стороны, стеклоподъёмники слева, левое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
25А Подогрев передних сидений
Освещение салона
25А Тягово — сцепное устройство
Не используется
15А Регулировка амортизаторов
Открывание крышки багажного отсека
7,5А Система помощи при парковке, ассистент руления при парковке, ассистент выезда с парковки с контролем «слепых зон»
5А Подушка безопасности
7,5А Климатическая установка, выключатель фонарей заднего хода, зеркала с автоматическим затемнением, подогрев сидений, стояночный тормоз, переключатель наружного освещения, панель переключателей, электрический дополнительный отопитель, розетки USB
10А Диагностический разъём, камера, радарный датчик
10А Светодиодная фара — правая
10А Светодиодная фара — левая
25А Тягово — сцепное устройство
30А Центральный замок: передняя и задняя двери с правой стороны, стеклоподъёмники справа, правое наружное зеркало заднего
вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
20А, Прикуриватель Розетка 12 В
25А Преднатяжители ремней безопасности — правая сторона
40А Механизм блокировки крышки багажного отсека, омыватель фар, омыватель ветрового и заднего стёкол
30А Усилитель аудиосистемы
15А Тягово-сцепное устройство
15А Элементы управления электрооборудования сиденья водителя
30А Розетка 230 В, Инвертор
15А Стеклоочиститель заднего стекла
10А Модуль контроля движения и полосы
5А Пуск двигателя (реле стартера), выключатель педали сцепления
30А Контроль двери багажного отделения
25А Подогрев заднего сиденья
10А Подогрев и вентиляция передних сидений
30А Обогрев заднего стекла

За прикуриватель отвечает предохранитель номер 40 на 20А.

Реле 645 — Реле электропитания клемы 15
Реле 646 — Реле обогрева заднего стекла
Реле 646 — Реле розеток

Блок под капотом

Предохранители и реле

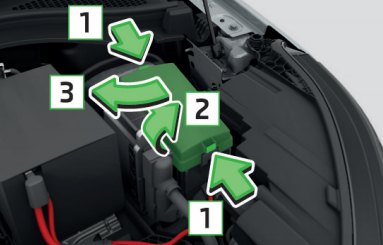

Главный блок с предохранителями и реле в моторном отсеке находится с левой стороны. Для доступа одновременно сожмите фиксаторы крышки в направлении стрелок 1 и откройте крышку по стрелке 2.

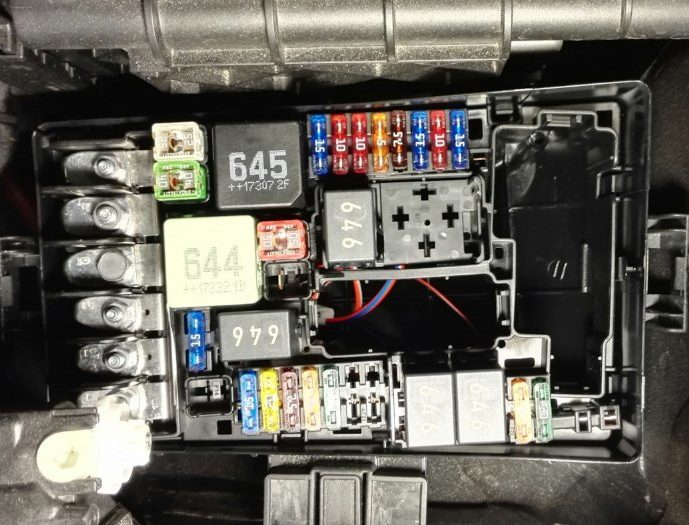

Фотография

Сам блок состоит из плавких вставок высокой мощности и плавких предохранителей.

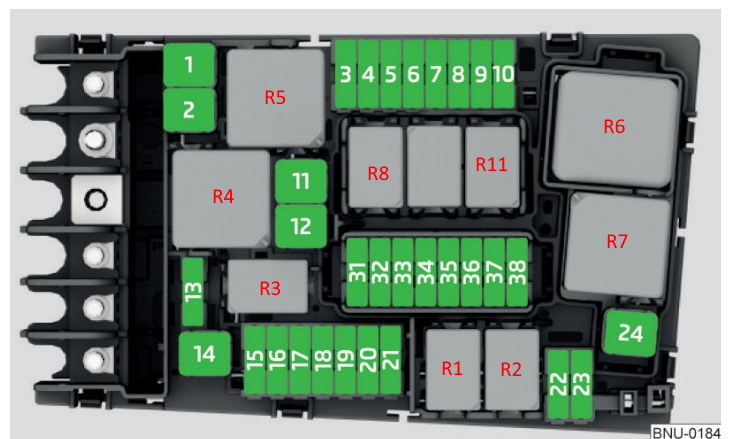

Обозначение

25А ESC, стояночный тормоз
40/60А ESC, АБС
15/30А Система управления двигателя
5/10А Вентилятор радиатора, регулятор давления топлива, электрический дополнительный отопитель, система предварительного накаливания, расходомер воздуха, тормозная система, компоненты двигателя
10А Зажигание, топливный насос, датчик уровня и температуры масла, компоненты двигателя
5А Датчик давления в тормозной системе (выключатель на педали)
7,5/10А Насос охлаждающей жидкости, заслонка отработавших газов, подогрев системы вентиляции картера, компоненты двигателя
10/15А Лямбда-зонд, датчик NOx и сажевый фильтр
Насос системы охлаждения, зажигание, компоненты двигателя
15/20А Топливный насос
Дополнительный электрический отопитель, обогрев ветрового стекла
40А Дополнительный электрический отопитель
15А Масляный насос АКП
Обогрев ветрового стекла
15А Звуковой сигнал
20А Зажигание
7,5А ESC, система управления двигателя, катушка главного реле
5А Шина данных, модуль данных АКБ
30А Стеклоочиститель ветрового стекла
10А противоугонная сигнализация
Автоматическая коробка передач
5А Система управления двигателя
30А Стартер
40А Дополнительный электрический отопитель
Не используется
Не используется
Автоматическая коробка передач
Не используется
