Предохранители Suzuki Ignis 2G, схема, где находятся

Suzuki Ignis 2 го поколения выпускался в 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 году. За это время модель прошла рестайлинг. В данной публикации вы найдёте описание предохранителей и реле Сузуки Игнис 2 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.

Блок в салоне

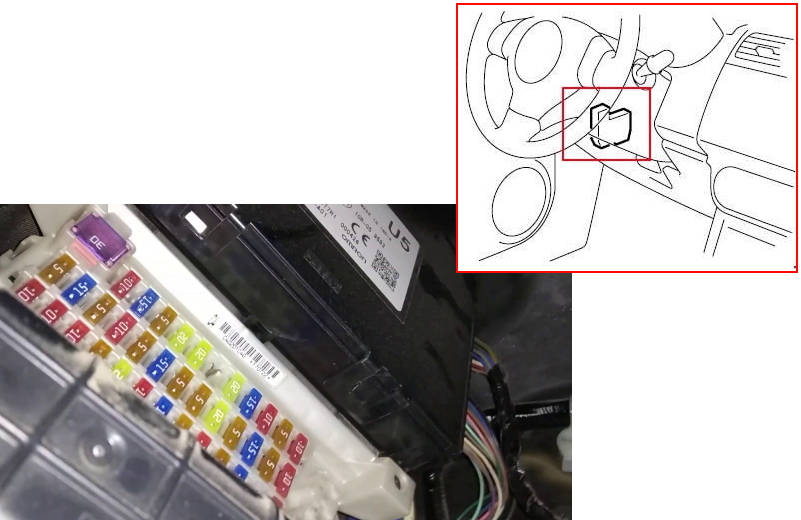

В салоне автомобиля блок предохранителей находится под панелью приборов с левой стороны.

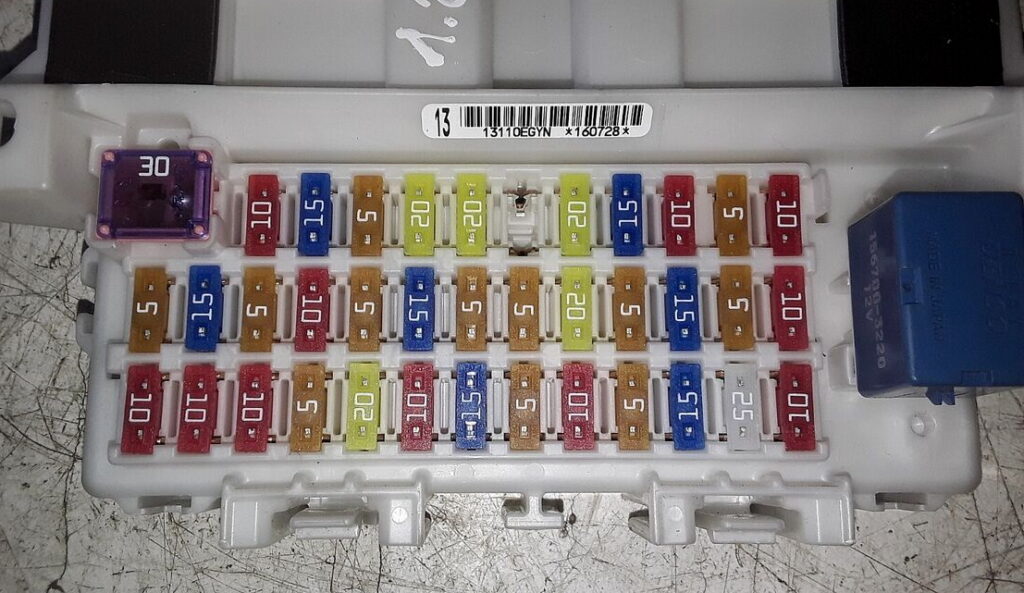

Фото пример

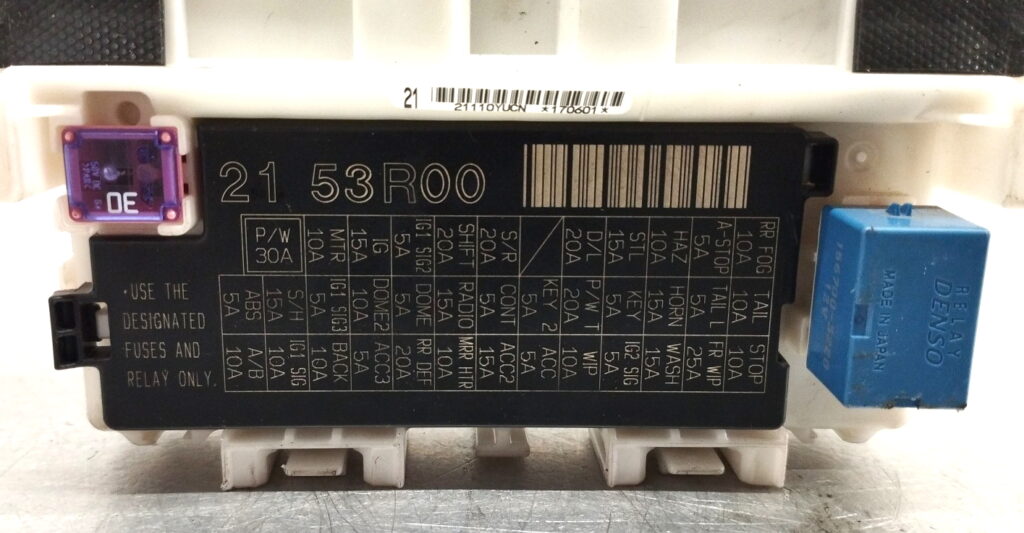

Сверяйте назначение со своими схемами на защитной крышке блока.

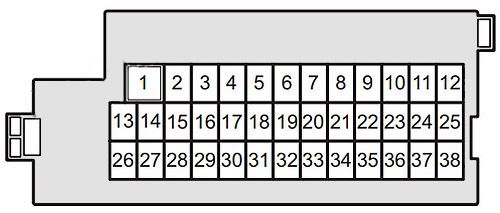

Схема

Описание

1	30A P/W — Электро стеклоподъемники
2	10A MTR — Счетчик (Приборы)
3	15A IG — Зажигание
4	5A IG1 SIG2 — Усилитель руля
5	20A SHIFT — Не используется
6	20A S/R — Люк на крыше
7	Не используется
8	20A D/L — Дверной замок
9	15A STL — Блокировка рулевого управления
10	10A HAZ — Аварийная сигнализация
11	5A A-STOP — Контроллер двигателя
12	10A RR FOG — Задний противотуманный фонарь
13	5A ABS — ABS/ESP
14	15A S/H — Обогреватель сиденья
15	5A IG1 SIG3 — Камера
16	10A DOME2 — Внутреннее освещение
17	5A DOME — Счетчик, приборная панель
18	15A RADIO — Радио
19	5A CONT
20	5A KEY2 — Выключатель зажигания
21	20A P/WT — Функция таймера электро стекло подъемников
22	5A KEY — Выключатель зажигания
23	15A HORN — Звуковой сигнал
24	5A TAIL — Задний фонарь слева (с системой автоматического освещения)
25	10A TAIL — Задний фонарь слева и справа (без системы автоматического освещения)
25	Задний фонарь справа (с системой автоматического освещения)
26	10A A/B — Подушка безопасности
27	10A IG1 SIG — Остановка холостого хода или BCM
28	10A BACK — Подсветка, задний ход
29	5A ACC3
30	20A RR DEF — Задний обогреватель
31	10A MRR HTR — Обогреватель зеркал на двери
32	15A ACC2 — Гнездо для аксессуаров (прикуриватель)
33	5A ACC — Радио
34	10A WIP — Задний стеклоочиститель
35	5A IG2 SIG — Вентилятор обдува
36	15A WASH — Электродвигатель омывателя
37	25A FR WIP — Передний стеклоочиститель
38	10A STOP — Стоп-сигнал

За работу прикуривателя отвечает предохранитель номер 32 на 15А.

Блок под капотом

Под капотом в моторном отсеке блок предохранителей и реле расположен рядом с аккумуляторной батареей.

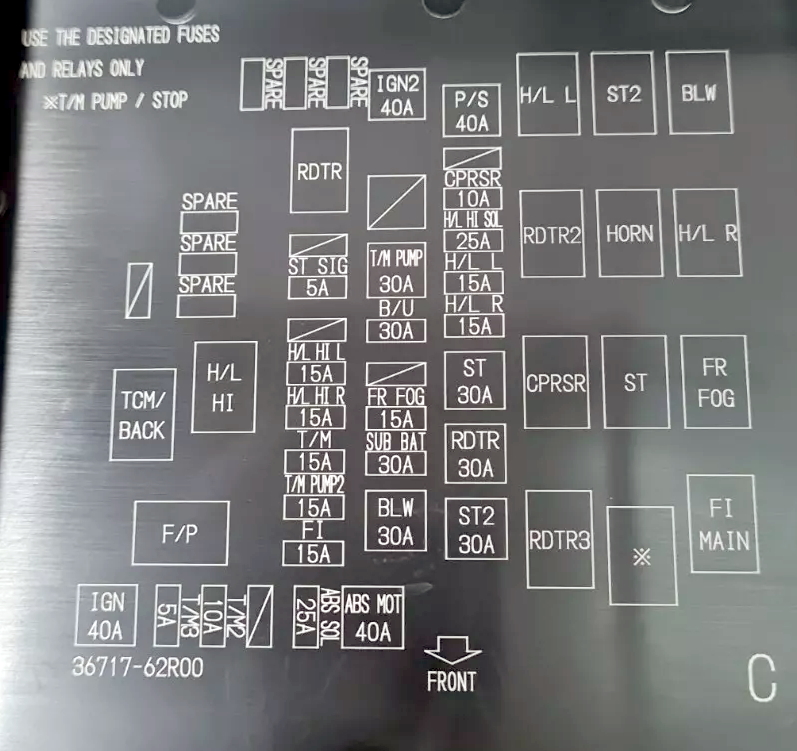

Пример обозначения с крышки блока

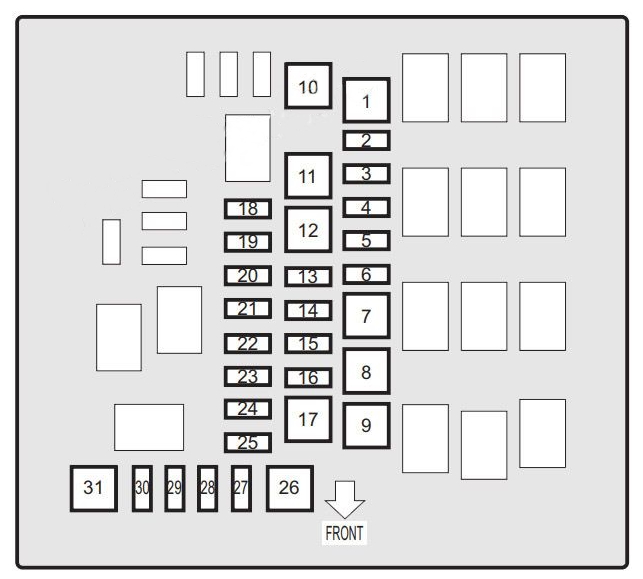

Схема

Назначение

1	50A P/S — Усилитель рулевого управления
2	Не используется
3	10A CPRSR -Компрессор
4	25A H/L HI SOL — Светодиодная фара
5	15A H/L L — Фара (левая)
6	15A H/L R — Фара (правая)
7	30A ST — Стартер
8	30A RDTR — Вентилятор радиатора
9	30A ST2 — Стартер
10	40A IGN2 — Выключатель зажигания
11	Не используется
12	30A T/M PUMP — Электрический масляный насос
13	30A B/U — Задний ход
14	Не используется
15	15А FR FOG — Передняя противотуманная фара
16	30А SUB BAT — Субаккумулятор
17	30A BLW — Вентилятор обдува
18	Не используется
19	5A ST SIG — Контроллер двигателя
20	Не используется
21	15A H/L HI L — Светодиодная фара (левая)
22	15A H/L HI R — Светодиодная фара (правая)
23	15A T/M — Контроллер CVT
24	15A T/M PUMP2 — Электрический масляный насос
25	15A FI — Топливный инжектор
26	40A ABS MOT — Двигатель ABS
27	25A ABS SOL — Соленоид ABS
28	Не используется
29	10A T/M2
30	5A T/M3
31	40A IGN — Выключатель зажигания
