Предохранители Suzuki Jimny 2018 — 2025, схема, где находятся

Suzuki Jimny 4 поколения выпускался в 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 году с различными изменениями. За это время модель получила обновление. В нашей статье вы сможете найти описание предохранителей и реле Сузуки Джимни 4 со схемами блоков, местами их расположения и фото-примерами исполнения. Покажем предохранитель прикуривателя.

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.

Блок в салоне

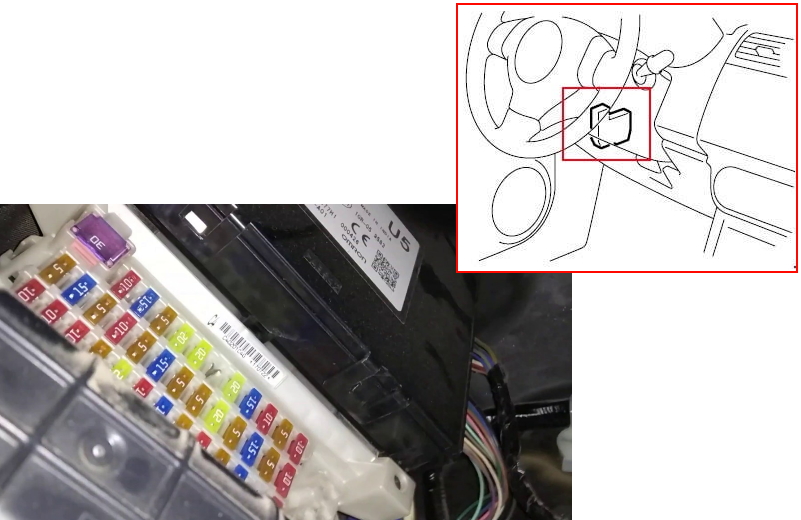

В салоне автомобиля блок предохранителей находится под панелью приборов с левой стороны.

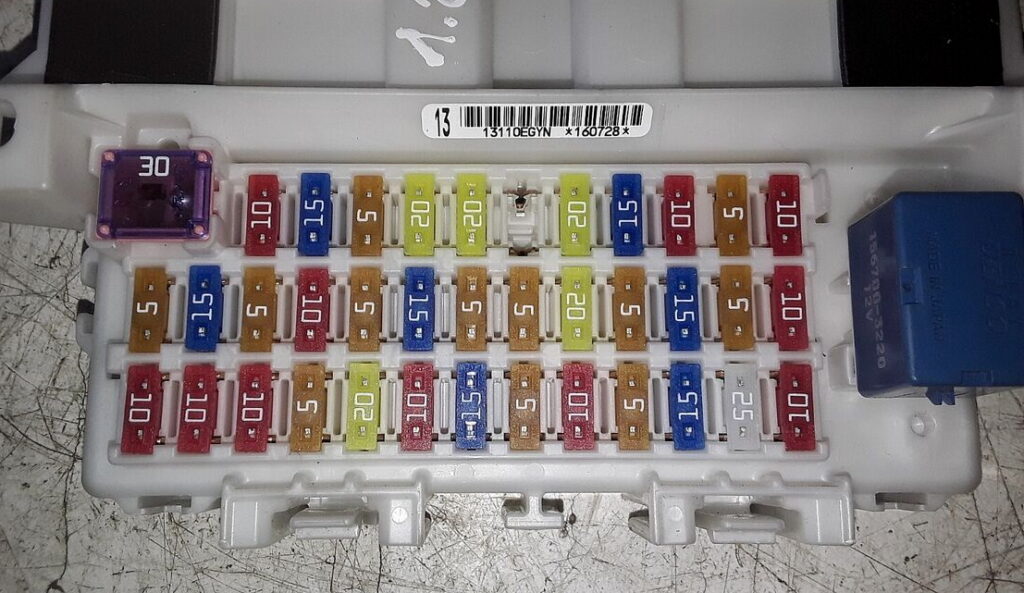

Фото пример

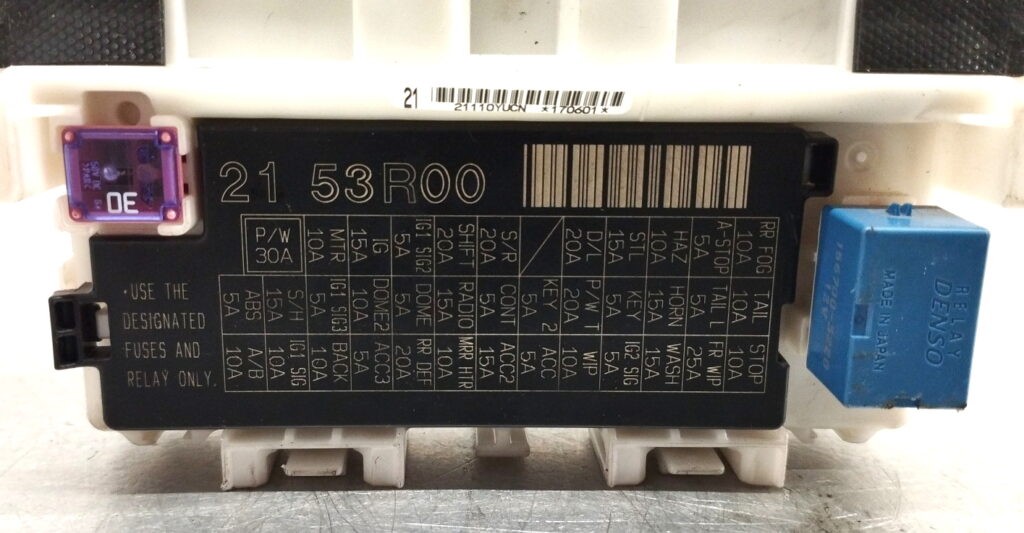

Сверяйте назначение со своими схемами на защитной крышке блока.

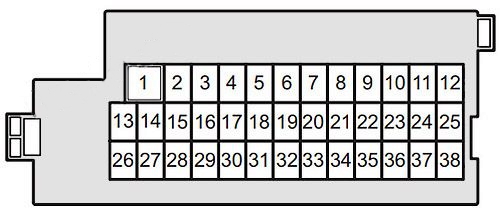

Схема

Описание

1	30A P/W — Электро стеклоподъемники
2	10A MTR — Счетчик (Приборы)
3	15A IG — Зажигание
4	5A IG1 SIG2 — Усилитель руля
5	20A SHIFT — Не используется
6	20A S/R — Люк на крыше
7	Не используется
8	20A D/L — Дверной замок
9	15A STL — Блокировка рулевого управления
10	10A HAZ — Аварийная сигнализация
11	5A A-STOP — Контроллер двигателя
12	10A RR FOG — Задний противотуманный фонарь
13	5A ABS — ABS/ESP
14	15A S/H — Обогреватель сиденья
15	5A IG1 SIG3 — Камера
16	10A DOME2 — Внутреннее освещение
17	5A DOME — Счетчик, приборная панель
18	15A RADIO — Радио
19	5A CONT
20	5A KEY2 — Выключатель зажигания
21	20A P/WT — Функция таймера электро стекло подъемников
22	5A KEY — Выключатель зажигания
23	15A HORN — Звуковой сигнал
24	5A TAIL — Задний фонарь слева (с системой автоматического освещения)
25	10A TAIL — Задний фонарь слева и справа (без системы автоматического освещения)
25	Задний фонарь справа (с системой автоматического освещения)
26	10A A/B — Подушка безопасности
27	10A IG1 SIG — Остановка холостого хода или BCM
28	10A BACK — Подсветка, задний ход
29	5A ACC3
30	20A RR DEF — Задний обогреватель
31	10A MRR HTR — Обогреватель зеркал на двери
32	15A ACC2 — Гнездо для аксессуаров (прикуриватель)
33	5A ACC — Радио
34	10A WIP — Задний стеклоочиститель
35	5A IG2 SIG — Вентилятор обдува
36	15A WASH — Электродвигатель омывателя
37	25A FR WIP — Передний стеклоочиститель
38	10A STOP — Стоп-сигнал

За работу прикуривателя отвечает предохранитель номер 32 на 15А.

Блок под капотом

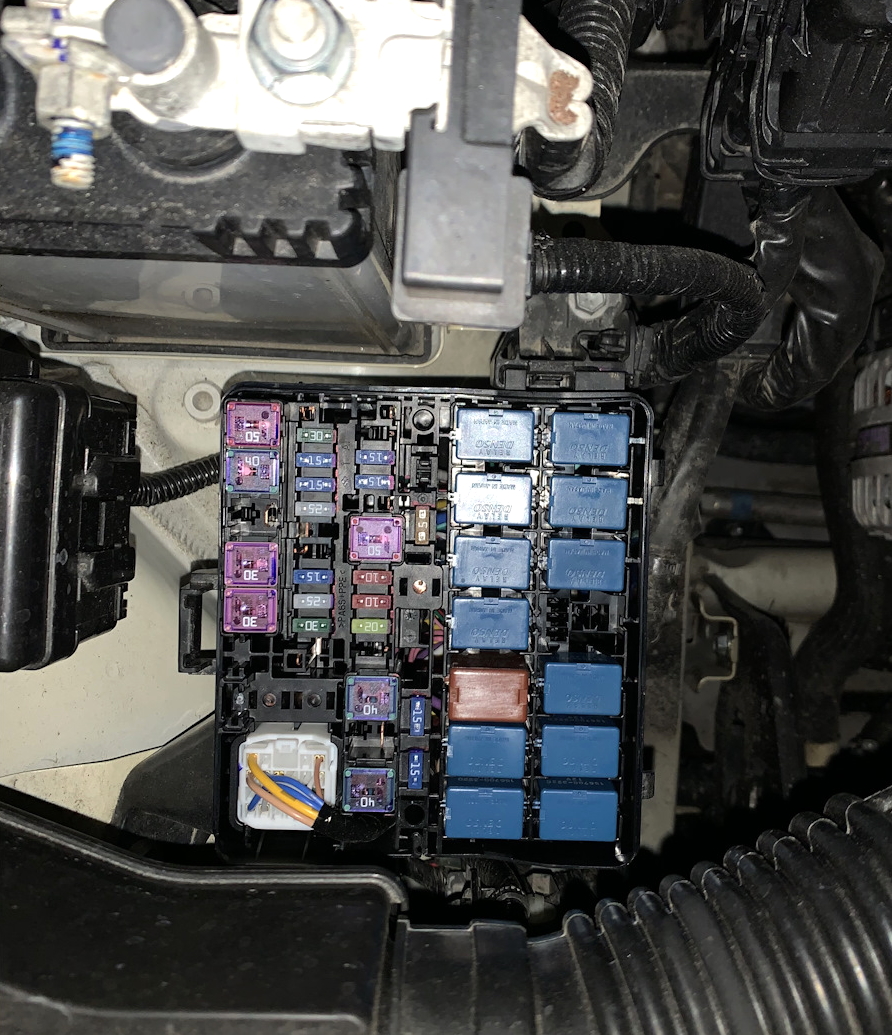

Под капотом в моторном отсеке блок предохранителей и реле расположен рядом с аккумуляторной батареей.

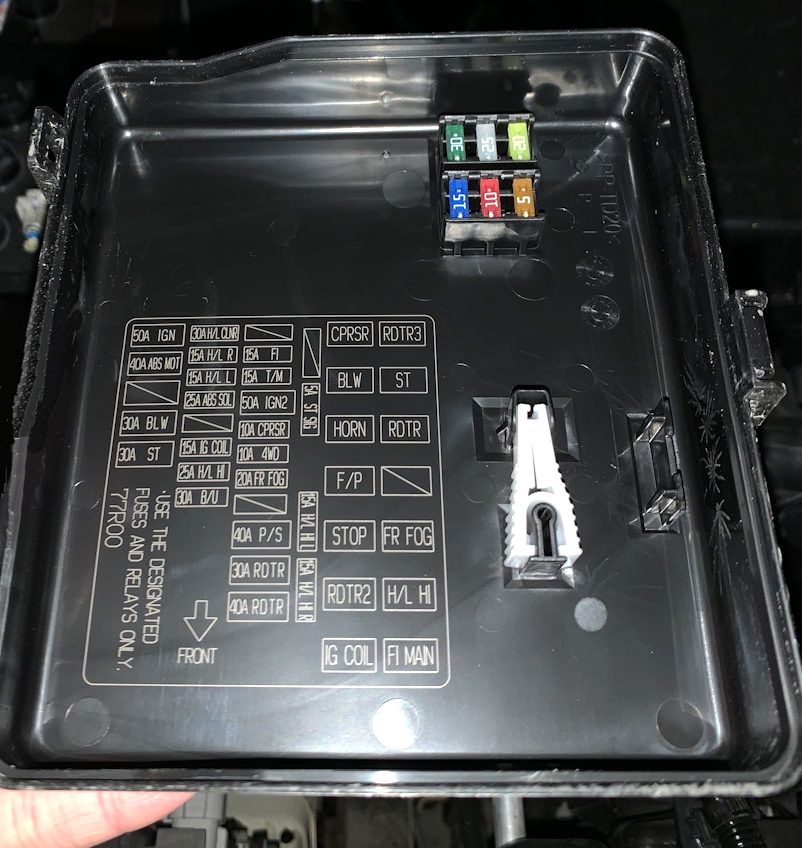

Схема с крышки блока

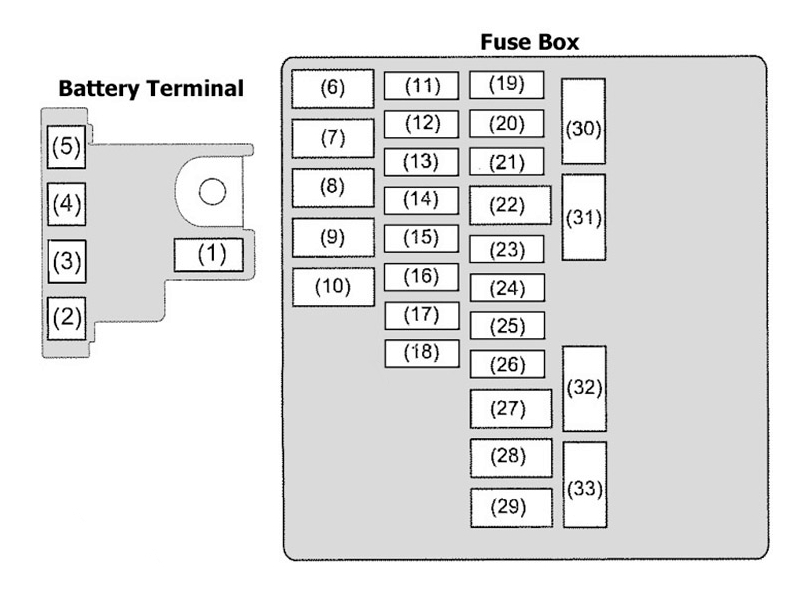

Схема

Обозначение

1	120A FL1
2	100A FL2
3	80A FL3
4	100A FL4
5	50A FL5
6	50A Выключатель зажигания
7	40A Двигатель ABS
8	Не используется
9	30A Вентилятор нагнетателя
10	30A Двигатель стартера
11	30A Очиститель фар
12	15A Фара (правая)
13	15A Фара (левая)
14	25A Модуль управления ABS/ESP
15	Не используется
16	15A Катушка зажигания
17	25A Фара дальнего света
18	30A Задний ход
19	Не используется
20	15A Впрыск топлива
21	15A Трансмиссия
22	50A Зажигание sw2
23	10A Компрессор кондиционера
24	10A 4WD
25	20A Передняя противотуманная фара
26	Не используется
27	40A Усилитель руля
28	Не используется
29	40A Вентилятор радиатора
30	Не используется
31	5A Двигатель стартера
32	15A Фара дальнего света (левая)
33	15A Фара дальнего света (правая)
