Предохранители Toyota Highlander 4 реле
Toyota Highlander 4 поколения выпускался в 2020, 2021, 2022, 2023, 2024, 2025, 2026 году с обозначением U70. В нашем материале вы сможете найти описание предохранителей и реле Тойота Хайлендер 4 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, региона поставки и уровня оснащения вашего автомобиля.
Блоки под капотом

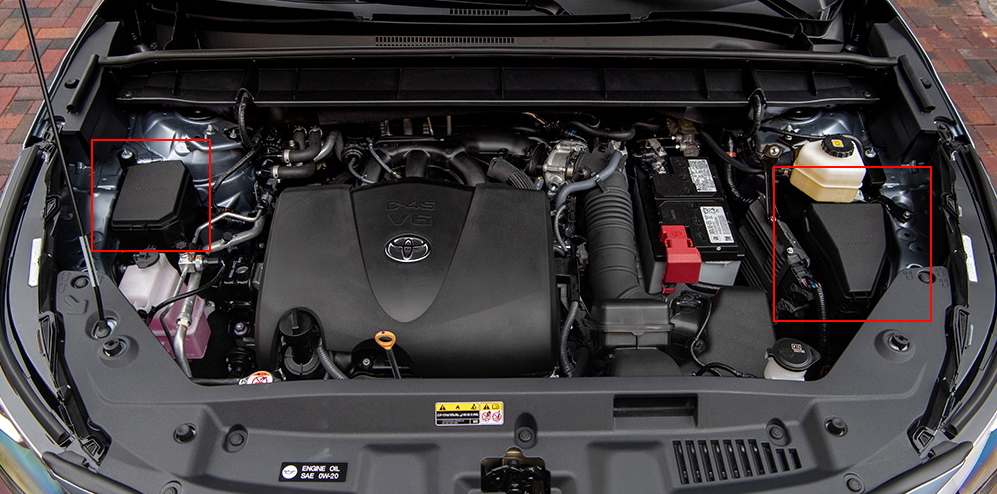

Под капотом установлены 2 блока с предохранителями и реле.
Основной блок

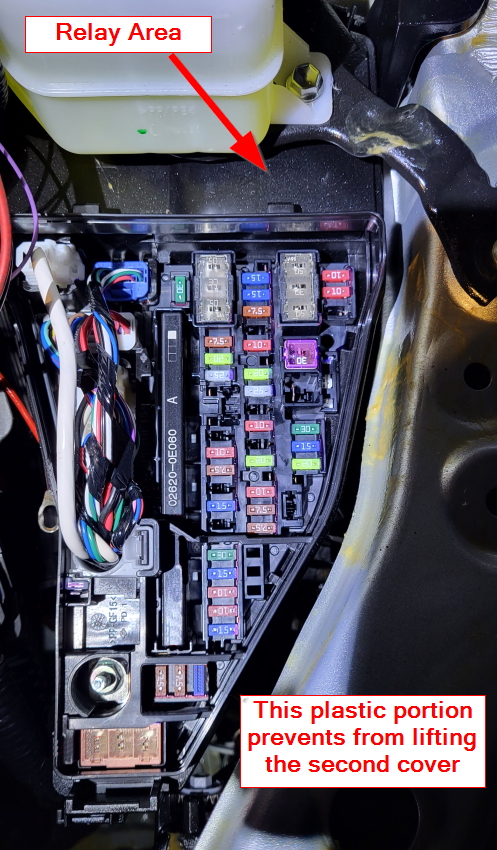

Основной блок с предохранителями и реле находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Сверяйте назначение элементов со своей схемой с обратной стороны крышки блока.
Схема
Обозначение
| USB2 | Зарядные разъёмы USB |
| DEF | Обогреватель заднего стекла и зеркал |
| PBD | Электропривод двери багажника |
| NOISE FILTER | Помехоподавляющий фильтр |
| D-DBL LCK | Двойной замок |
| S/HTR MAIN | Подогрев сидений |
| 4WD | Полный привод |
| FOG FR | Передние противотуманные фары |
| P/OUTLET N0.2 | Электрическая розетка № 2 |
| TOWING | Разъём прицепа |
| H-LP-C’LN | Электромотор насоса омывателя фар |
| HTR | Система кондиционирования |
| H LP RH | Головное освещение. Правая фара. Омыватель правой фары. |
| EFI MAIN N0.4 | Система распределённого впрыска топлива/система последовательного распределённого впрыска топлива |
| H LP LH | Головное освещение. Левая фара. Омыватель левой фары. |
| VVT | Variable Valve Timing with intelligence: система управления фазами газораспределения и подъёмом клапанов. |
| EFI MAIN N0.2 | Система распределённого впрыска топлива/ система последовательного распределённого впрыска топлива |
| HORN | Звуковой сигнал |
| EFI MAIN N0.1 | Система распределённого впрыска топлива/ система последовательного распределённого впрыска топлива |
| IG2 MAIN | Система распределённого впрыска топлива/ система последовательного распределённого впрыска топлива. Измерительные приборы, ЭБУ старт-стон. |
| TOWING-B | 30А Разъем прицепа |
| EFI MAIN N0.3 | Система распределённого впрыска топлива/ система последовательного распределённого впрыска топлива |
| ST N0.1 | Стартер. Реле системы пуска |
| MIR HTR | Обогрев зеркал, система распределённого впрыска топлива/ система последовательного распределённого впрыска |
| ВВС NO.1 | Система старт-стоп |
| WIPER | Cтеклоочиститель и омыватель лобового стекла и стекла задней двери |
| ABS NO. 1 | АБС ЭБУ системы контроля заноса, актуатор торм. системы. Левый. |
| ABS NO. 2 | АБС. Правый. |
| EPS | Электроусилитель рулевого управления |
| ALT | Генератор |
| FAN N0.1 | Вентилятор № 1 |
| INJ | Катушки зажигания № 1, 2, 3 |
| EFI N0.1 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| EFI N0.2 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| Реле | |
| EFI MAIN N0.2 | Система распределённого впрыска топлива/система последовательного распределённого впрыска топлива |
| WIPER | Стеклоочиститель, омыватель лобового стекла и стекла задней двери |
| EFI MAIN № 1 | Система распределённого впрыска топлива/система последовательного распределённого впрыска топлива |
| HORN | Звуковой сигнал |
| H-LP RH | Правая фара. Омыватель правой фары. |
| H-LP LH | Левая фара. Омыватель левой фары. |
| VVT | Система управления фазами газораспределения и подъёмом клапанов. |
| IG2 № 1 | Система распределённого/последовательного впрыска топлива |
| ST № 1 | Стартер. Система запуска. |
| FOG FR | Передние противотуманные фары. |
| DEF | Обогреватель заднего стекла и зеркал. |

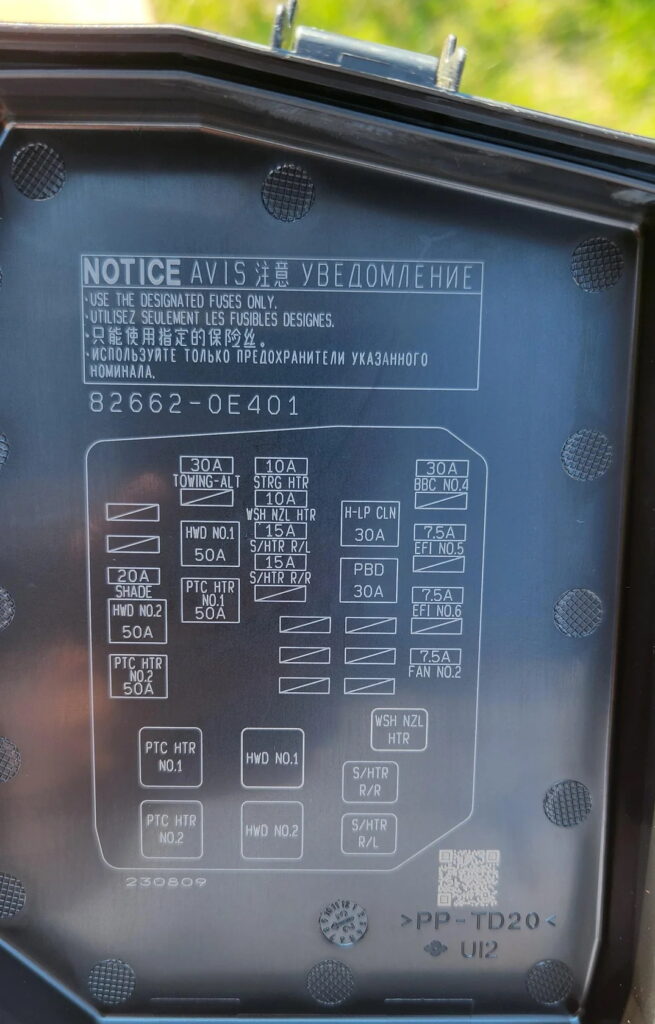

Дополнительный блок
Схема
Назначение
| H-LP CLN | 30A Автоматическое управление светом, фары, очиститель фар, система автоматического выключения света |
| HWD NO.1 | 50A Размораживатель лобового стекла, подогрев лобового стекла |
| HWD NO.2 | 50A Антиобледенитель переднего стекла, размораживатель ветрового стекла с подогревом |
| MIR MTR | 7,5A Зеркало с дистанционным управлением |
| PTC HTR NO.1 | 50A Кондиционер |
| PTC HTR NO.2 | 50A Кондиционер |
| S/HTR R/L | 15A Обогрев сидений (заднее сиденье № 1) |
| S/HTR R/R | 15A Подогрев сидений (заднее сиденье № 1) |
| SHADE | 20A Система панорамной лунной крыши |
| STRG HTR | 10A Система подогрева рулевого колеса |
| TOWING-ALT | 30A Дополнительный разъем (буксировка прицепа) |
| WSH NZL HTR | 10A Передний стеклоочиститель и омыватель |
Блок в салоне

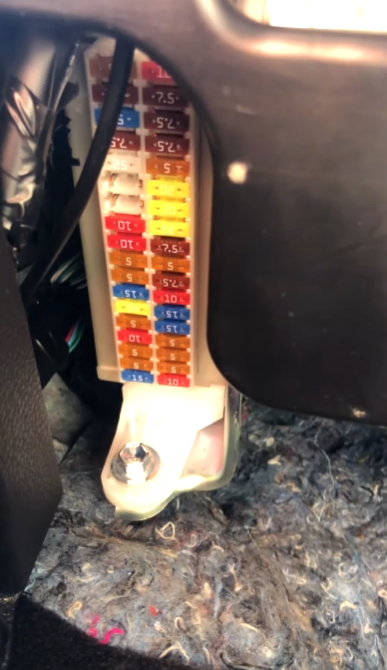

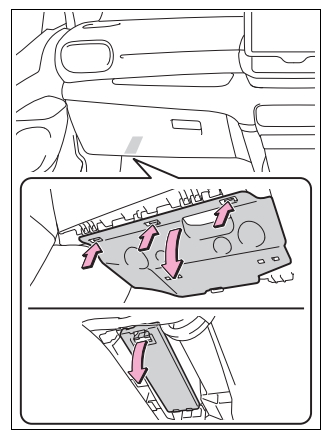

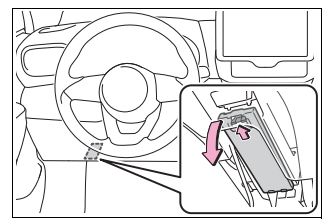

В салоне автомобиля блок с предохранителями расположен с левой стороны под панелью приборов. Для доступа надо убрать защитную крышку.
Для моделей с правым расположением рулевого управления.

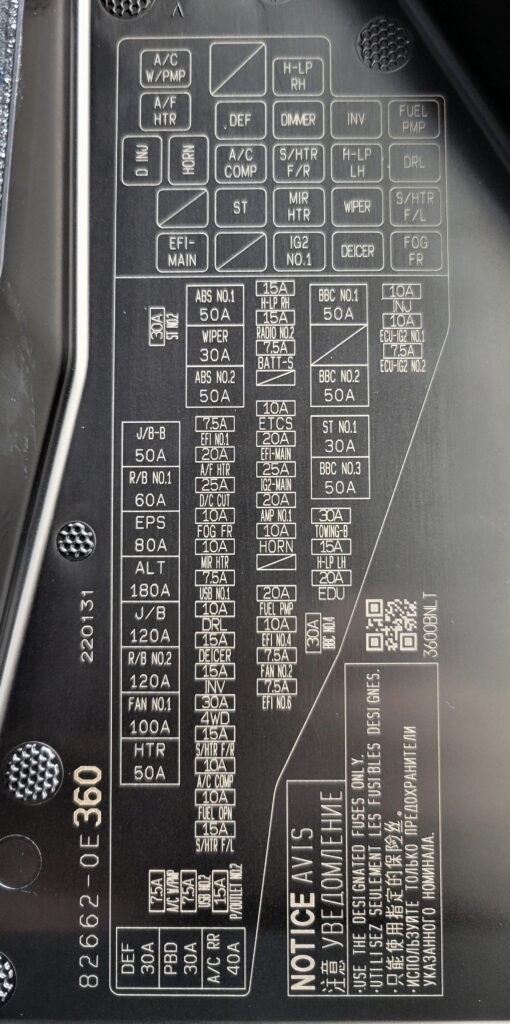

Фото пример исполнения

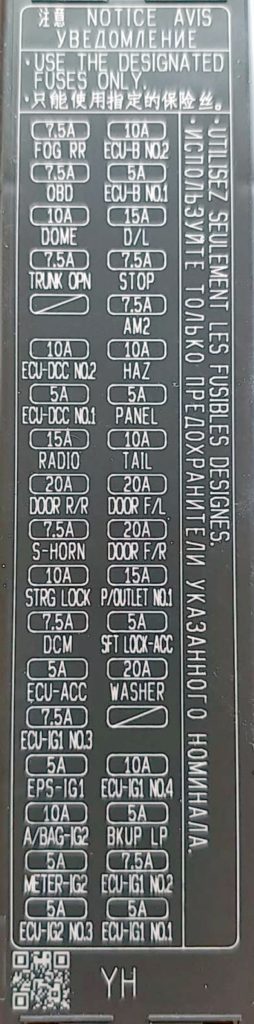

Пример схемы с крышки блока

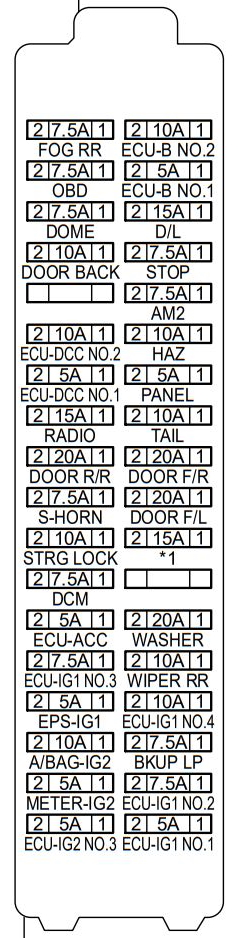

Схема
Описание
| FOG RR | Задние противотуманные фонари |
| ECU-B NO.2 | Индикация обнаружения ключа, датчик давление в шинах |
| OBD | Диагностический разъем |
| ECU-B NO.1 | Система беспроводного управления, блок управления электро оборудованием кузова, VSC, интеллектуальная система входа и запуска, часы |
| DOME | Освещение салона, система открывания двери багажника, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| D/L | Центральный замок |
| TRUNK OPN | Замок багажника |
| STOP | Лампы стоп-сигнала |
| AM2 | Система открывания двери багажника, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| ECU-DCC NO.2 | ABS, кондиционер, аудио система, система автоматического освещения, система открывания двери багажника, монитор, комбинация приборов, круиз-контроль, центральный замок, двойная блокировка, динамический радар круиз-контроля, блок управления двигателем, интеллектуальная система входа и запуска, EPS, передний противотуманный свет, лючок бензобака, активная система управления воздушными заслонками, фары, корректор света фар, гибридная система, подсветка, иммобилайзер, система интеллектуальной парковки, освещение салона, система контроля полос движения, система автоматического отключения указателей поворота, зуммер света, навигация, стеклоподъемники, система предотвращения столкновения, задний противотуманный свет, зеркала с электроприводом |
| HAZ | Аварийная сигнализация |
| ECU-DCC NO.1 | ABS, TRC, VSC |
| PANEL | Выключатель VSC OFF, комбинация приборов, выключатель BSM, выключатель полного привода, выключатель обогрева зоны покоя щеток, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, системы помощи при парковке, выключатели подогрева сидений, розетки, выключатель привода двери багажника, блок управления кондиционером, выключатель обогрева заднего стекла, аудио система, кнопки на руле, подсветка подстаканников |
| RADIO | Аудио система |
| TAIL | Габаритный свет, освещение номерного знака, противотуманный свет |
| DOOR R/R | Стеклоподъемники задние двери |
| DOOR F/L | Стеклоподъемники передная левая дверь |
| S-HORN | Противоугонная система |
| DOOR F/R | Стеклоподъемники передная правая дверь |
| STRG LOCK | Блокировка руля |
| P/OUTLET NO/1 | Розетка, Прикуриватель |
| DCM | Телематическая система |
| SFT LOCK-ACC | Блокировка селектора коробки передач |
| ECU-ACC | Аксессуары. Проверить |
| WASHER | Омыватель стекла |
| ECU-IG1 NO.3 | Мониторинг слепых зон |
| EPS-IG1 | Электропривод руля |
| ECU-IG1 NO.4 | Динамический радар круиз-контроля, блок управления двигателем, интеллектуальная система входа и запуска, EPS, передний противотуманный свет, лючок бензобака, активная система управления воздушными заслонками, фары, корректор света фар, гибридная система, подсветка, иммобилайзер, система интеллектуальной парковки, освещение салона, система контроля полос движения, система автоматического отключения указателей поворота, зуммер света, навигация, стеклоподъемники, система предотвращения столкновения, задний противотуманный свет, зеркала с электроприводом, индикатор ремня безопасности, блокировка селектора коробки передач, люк, SRS, система запуска, блокировка руля, габаритный свет, телематическая система, противоугонная система, система контроля давления в шинах, TRC, указатели поворота (аварийная сигнализация), система предупреждения пешеходов (генератор шума), VSC, система беспроводной зарядки, система беспроводного управления |
| A/BAG-IG2 | SRS, индикатор ремня безопасности |
| BKUP LP | Лампы заднего хода, аудио система, монитор, навигация |
| METER-IG2 | Измерительные приборы |
| ECU-IG1 NO.2 | ABS, TRC, VSC |
| ECU-IG2 NO.3 | ABS, круиз-контроль, динамический радар круиз-контроля, гибридная система, блок управления электро оборудованием кузова (CAN), блокировка селектора коробки передач, телематическая система, TRC, система предупреждения пешеходов (генератор шума), VSC |
| ECU-IG1 NO.1 | Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, анти запотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor |
За работу прикуривателя отвечает предохранитель обозначенный как P/OUTLET. Ещё один предохранитель прикуривателя расположен в блоке под капотом.
С боку блока могут крепится некоторые дополнительные предохранители на 30А, например электропривода сидений и электро стеклоподъёмников.

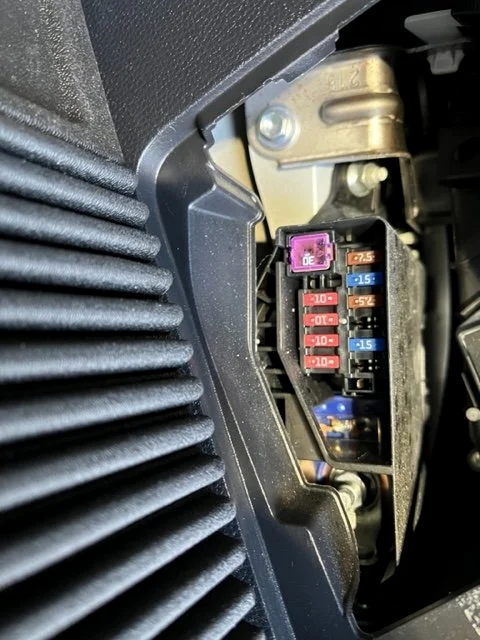

Ещё один блок с предохранителями может устанавливать рядом с аккумуляторной батареей.

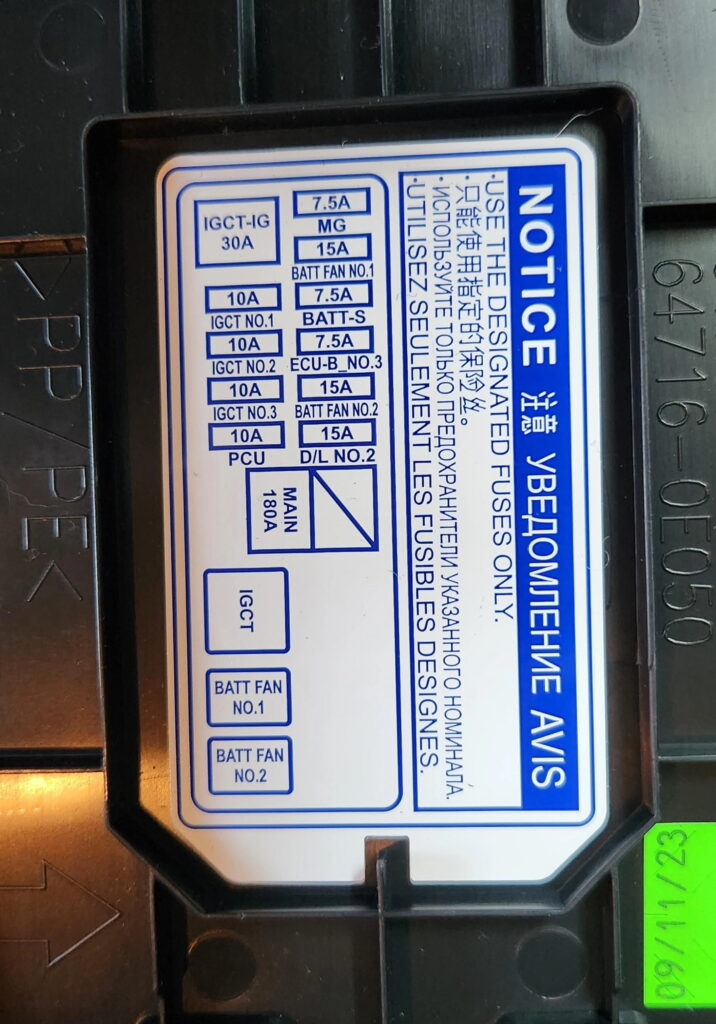

Схема с обозначением
Расшифровка
| BATT FAN NO.1 | 15A Круиз-контроль, гибридная система, система управления переключением передач |
| BATT FAN NO.2 | 15A Круиз-контроль, гибридная система, система управления переключением передач |
| BATT-S | 7,5A Кондиционер, круиз-контроль, гибридная система, система управления переключением передач |
| D/L NO.2 | 15A Управление замками дверей |
| ECU-B NO.3 | 7,5A Кондиционер, автоматическое управление светом, открывание задних дверей, комбинированный счетчик, управление замками дверей, передние противотуманные фары, передние стеклоочистители и омыватели, фары, очиститель фар, освещение, иммобилайзер, внутреннее освещение, система автоматического выключения света, панорамная лунная крыша, Система панорамного обзора, Электропривод задней двери, Электропривод сидений, Электро стеклоподъемники, Задний противотуманный фонарь, Задний стеклоочиститель и омыватель, Зеркало с дистанционным управлением, Предупреждение о ремнях безопасности, Сдвижная крыша, Система интеллектуального входа и запуска, Запуск, Замок руля, Задняя фара, Противоугонная система, Система предупреждения о давлении в шинах, Беспроводное управление замками дверей |
| IGCT NO.1 | 10A Круиз-контроль, динамический радарный круиз-контроль, гибридная система, система контроля переключения передач |
| IGCT NO.2 | 10A Кондиционер, Круиз-контроль, Гибридная система, Система управления переключением передач |
| IGCT NO.3 | 10A Круиз-контроль, динамический радарный круиз-контроль, гибридная система, система управления переключением передач |
| IGCT-IG | 30A Кондиционер, круиз-контроль, гибридная система, система управления переключением передач |
| MAIN | 180A Источник питания |
| MG | 7,5A Круиз-контроль, гибридная система, система управления переключением передач |
| PCU | 10A Круиз-контроль, динамический радарный круиз-контроль, гибридная система, система контроля переключения передач |
Остались вопросы или есть что добавить — пишите в комментарии.
