Предохранители Toyota Noah Voxy Esquire
Toyota Noah 80 кузове представляет 3 поколение Тойота Ноах, которое выпускалось в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 году на общей базе с Toyota Esquire и Toyota Voxy. За это время модель прошла обновление. В данном материале мы представим описание предохранителей и реле Тойота Ноах Вокси Эсквайр со схемами блоков и местами их расположения. Отдельно отметим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличатся от представленного.
Блок в салоне

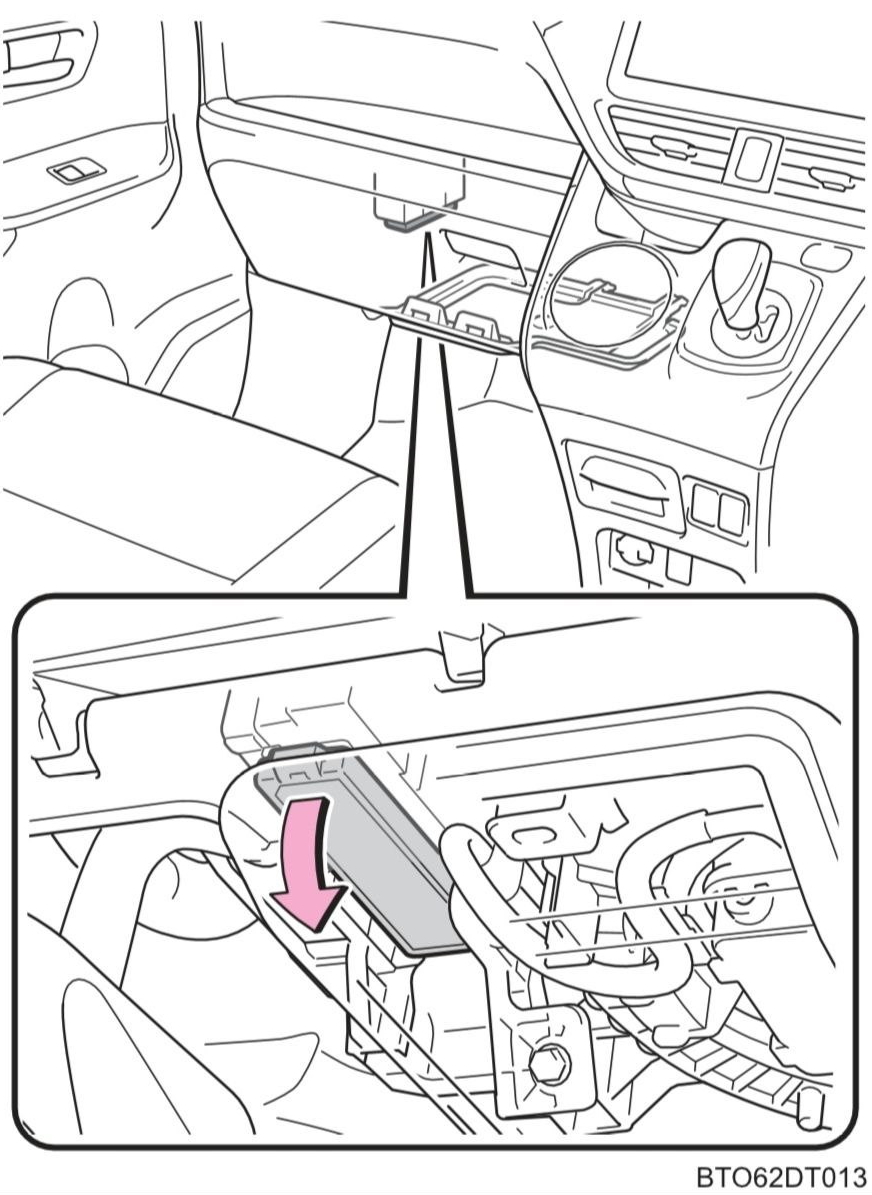

В салоне автомобиля блок в предохранителями расположен в нижней части панели приборов с левой стороны за бардачком.

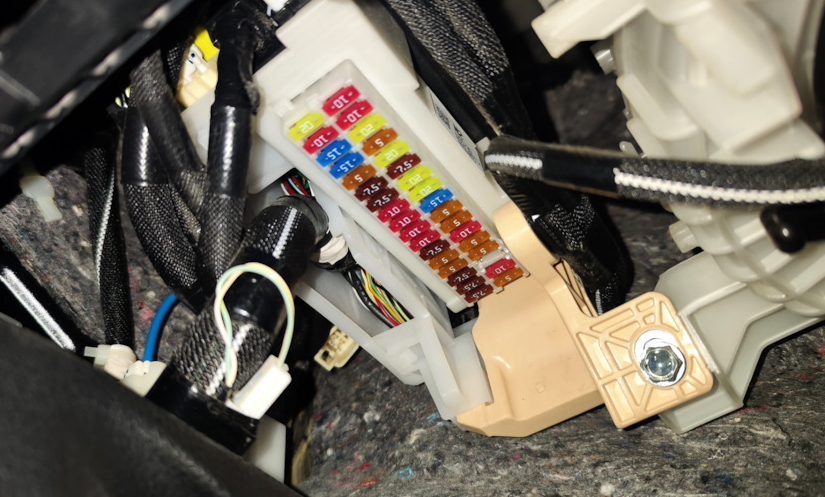

Для доступа надо убрать защитную крышку. Сам блок будет выглядеть примерно вот так.
Сверяйте назначение предохранителей и реле со своими схемами на обратной стороне крышки блоков.

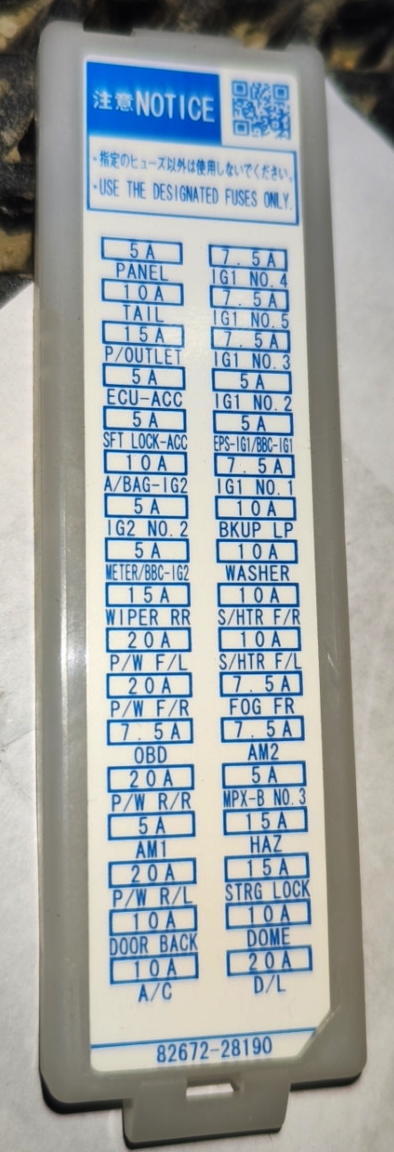

Схема
Описание
| 5A PANEL | Приборная панель подсветка и выключатели |
| 10A TAIL | Габаритный свет, подсветка номерного знака |
| 15A P/OUTLET | Розетка (прикуриватель) |
| 5A ECU-ACC | Электрооборудование |
| 5А SFT LOCK-ACC | Блокировка селектора коробки передач |
| 10A A/BAG-IG2 | Система подушек безопасности SRS, предупреждение о не пристегнутом ремне безопасности |
| 5A IG3 NO.2 | Комбинация приборов |
| 5A METER/BBC-IG2 | Комбинация приборов |
| 15A WIPER RR | Задний стеклоочиститель |
| 20A P/W F/L | Стеклоподъёмник передний левый |
| 20A P/W F/R | Стеклоподъёмник передний правый |
| 7,5А ODB | Диагностический разъем |
| 20A P/W R/R | Стеклоподъёмник задний правый |
| 5A AM1 | Система запуска |
| 20A P/W R/L | Стеклоподъёмник задний левый |
| 10A DOOR BACK | Задняя дверь |
| 10А A/C | Кондиционер и вентиляция |
| 7,5A IG1 NO.4 | Комбинация приборов |
| 7,5A IG1 NO.5 | Комбинация приборов |
| 7,5A IG1 NO.3 | Комбинация приборов |
| 5A IG1 NO.2 | Комбинация приборов |
| 5A EPS-IG1/BBC-IG1 | Комбинация приборов |
| 10A IG1 NO.1 | Комбинация приборов |
| 10A BKUP LP | Лампа заднего хода |
| 10A WASHER | Омыватель |
| 10A S-HTR F/R | Подогрев переднего правого сидения |
| 10A S-HTR F/L | Подогрев переднего левого сидения |
| 7,5A FOG FR | Противотуманные фары |
| 7,5A AM2 | Блок управления двигателем |
| 5A MPX-B NO.3 | Бортовой компьютер, система открывания двери багажника, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| 15A HAZ | Аварийная сигнализация и поворотники |
| 15A STRG LOCK | Блокировка руля |
| 10A DOME | Освещение салона, система открывания двери багажника, интеллектуальная система входа и запуска, иммобилайзер, система беспроводного управления |
| 20A D/L | Центральный замок |
Так же в салоне под панелью, со стороны рулевого управления, может быть расположен блок с реле.
Блок под капотом

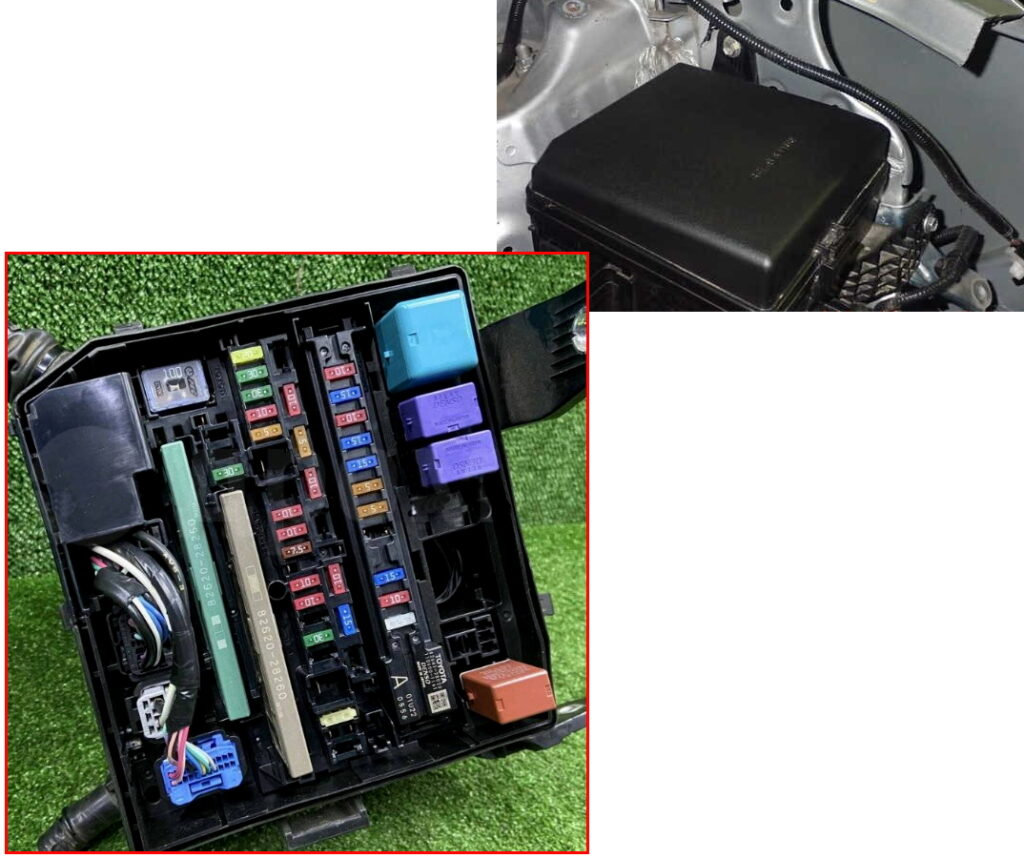

Под капотом, с левой стороны моторного отсека, находится блок с предохранителями и реле.

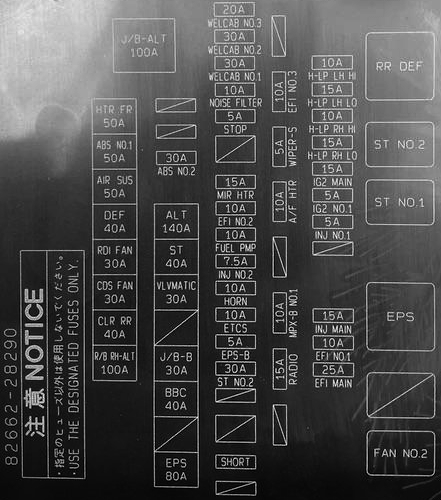

Схема
Обозначение
| 100A J/B-ALT | Генератор, Предохранители: «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «DEF», «TAIL», «SUNROOF», «DRL» |
| 50A HTR FR | Передний обогреватель (кондиционер) |
| 20A ABS NO1 | АБС |
| 50A AIR SUS | Пневмоподвеска |
| 40A DEF | Обогрев стекла |
| 30A RDI FAN | Вентилятор системы охлаждения |
| 30A CDS FAN | Вентилятор системы охлаждения |
| 40A CLR RR | Задний кондиционер |
| 100A R/B RH-ALT | Генератор, Предохранители: «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «DEF», «TAIL», «SUNROOF», «DRL» |
| 40A ST | Стартер и система запуска |
| 30A VLV MATIC | Система VLVEMATIC |
| 80A EPS | Электро усилитель рулевого управления |
| 10A NOISE FILTRE | Фильтр шумов |
| 5A STOP | Стоп сигналы |
| 15A MIR HTR | Обогрев зеркал |
| 10A EFI NO.2 | Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 10A FUEL PUMP | Топливный насос |
| 7,5A INJ NO.2 | Система впрыска |
| 10А HORN | Гудок, звуковой сигнал |
| 10A ETCS | Управление двигателем |
| 10A A/F HTR | Датчик соотношения кислорода и топлива |
| 15А RADIO | Аудио система, радио |
| 10А H-LP LH HI | Левые фары, дальний свет |
| 15А H-LP LH LO | Левые фары, ближний свет |
| 10А H-LP RH HI | Правые фары, дальний свет |
| 15А H-LP RH LO | Правые фары, ближний свет |
| RR DEF | Реле заднего обогревателя |
| ST | Реле стартера |
| FAN | Реле вентилятора системы отопления |
С другой стороны моторного отсека может быть расположен ещё один блок с предохранителями и реле.
Остались вопросы — пишите в комментарии.
