Предохранители Volkswagen Polo Liftback (2020 — 2022)
Volkswagen Polo Liftback выпускался в 2020, 2021, 2022 году с индексом СК. В нашем материале вы найдёте описание предохранителей и реле Фольксваген Поло Лифтбек со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения вашего Фольксваген Поло Лифтбек.
Блоки в салоне
Блок предохранителей

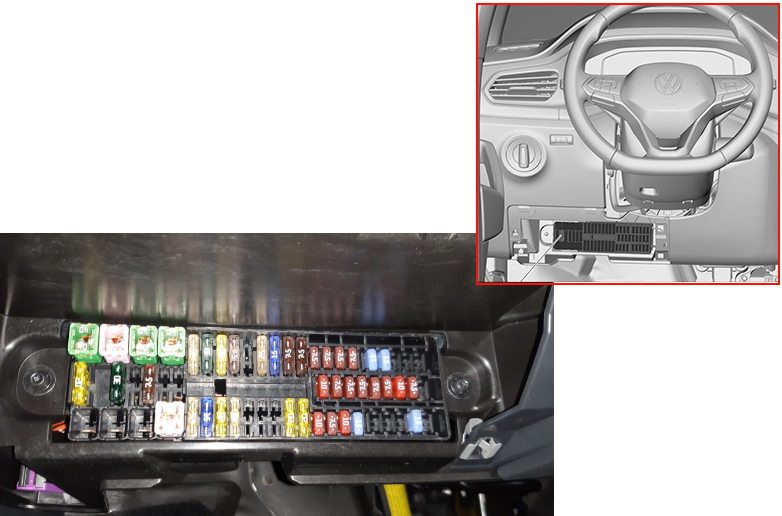

В салоне автомобиля блок с предохранителями расположен в нижней части приборной панели за защитной крышкой.

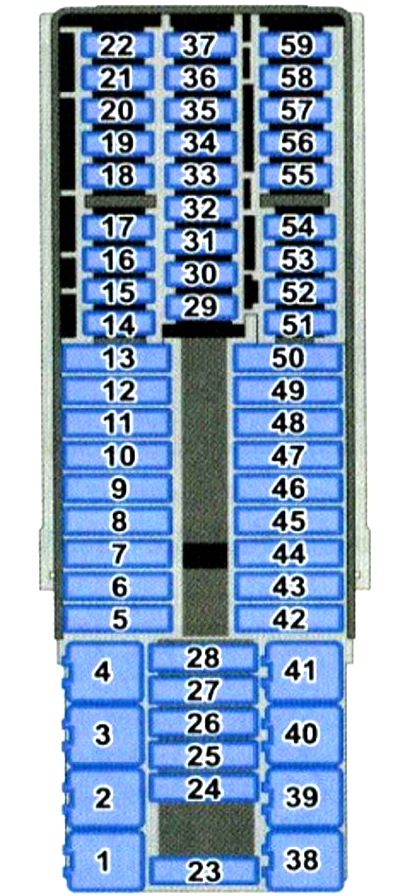

Схема
Описание
| 1 | 40A Наружные световые приборы слева. |
| 2 | 30A Центральный замок, омыватель ветрового и заднего стекла (автомобили с системой Keyless Access / автомобили с обогревом ветрового стекла) |
| 3 | 40A Зажигание |
| 4 | 40A Наружные световые приборы справа |
| 5 | 25A Стеклоподъемник двери водителя. |
| 6 | 30A Блок управления бортовой сети |
| 7 | 20A Звуковой сигнал. |
| 8 | 7,5A Шина CAN (шина данных). |
| 9 | 10A Система Keyless Access, подрупевой переключатель указателей поворота и дальнего света, подрулевой переключатель стеклоочистителей, замок зажигания |
| 10 | 25A Стеклоподъемник сзади слева |
| 11 | 15A Подогрев рулевого колеса |
| 12 | 7,5A Разъёмы USB спереди. |
| 13 | 7,5A Замок крышки багажного отсека |
| 14 | 7,5A Подрулевой переключатель указателей поворота и дальнего света, подрулевой переключатель стеклоочистителей, переключатель освещения, блокировка ключа в замке зажигания (автомобили с АКПП), световой сигнал, датчик дождя и освещённости, камера заднего вида. |
| 15 | 7,5A Климатическая установка, автоматическая коробка передам, обогрев ветрового стекла, диагностический разъём |
| 16 | 7,5A Комбинация приборов, система аварийного вызова |
| 17 | 7,5A Противоугонная сигнализация, автономная сирена |
| 18 | 15A Подогрев задних сидений. |
| 19 | 15A Светодиодная фара слева |
| 20 | — |
| 21 | — |
| 22 | 10A Омыватель ветрового и заднего стекла (автомобили без системы Keyless Access, без обогрева ветрового стекла). |
| 23 | 20A Подогрев передних сидений. |
| 24 | 30A Климатичоская установка, система отопления и вентиляции |
| 25 | — |
| 26 | 7,5A Подогрев передних сидений, Модуль переключателей 1 центральной консоли (ЕХ23) |
| 27 | 15A Очиститель заднего стекла |
| 28 | Пусто |
| 29 | 10А Подушки безопасности |
| 30 | 7,5А Выключатель фонаря заднего хода, стеклоподъемники, электропривод наружных зеркал заднего вида, выключатель аварийной световой сигнализации, климатическая установка, Система помощи при парковке, |
| 31 | 7,5А Подкачивающий топливный насос, вентилятор радиатора, переключатель освещения, подрулевой переключатель указателей поворота и дальнего света, подрулевой переключатель стеклоочистнтелей |
| 32 | 7,5А Диагностический разъем, корректор фар, подрулевой переключатель указателей поворота и дальнего света, подрулевой переключатель стеклоочистителей |
| 33 | 7,5А Выключатель педали сцепления для запуска двигателя |
| 34 | 7,5А Обогрев форсунок омывателя. |
| 35 | 10А Выключатель прерывистого режима работы стеклоочистителей и стеклоомывателей |
| 36 | 7,5А Разъемы USB сзади |
| 37 | Радарный датчик |
| 38 | |
| 39 | |
| 40 | Шина CAN (шина данных). |
| 41 | 30А Обогрев заднего стекла. |
| 42 | 25А Стеклоподъемник спереди справа. |
| 43 | 15А Светодиодная фара правая |
| 44 | 20А Предохранитель розетки прикуривателя |
| 45 | 25А Стеклоподъемник сзади справа. |
| 46 | 15А Омыватель ветрового заднего стекла, подрулевой переключатель указателей поворота и дальнего света, подрулевой переключатель стеклоочистителей |
| 47 | — |
| 48 | — |
| 49 | 15/20А Подкачивающий топливный насос (предохранитель бензонасоса) |
| 50 | 20А Система Infotainment |
| 51 | 10А Обогрев наружных зеркал заднего вида. |
| 52 | 7,5А KESSY (система доступа м пуска двигателя без ключа) |
| 53 | 10А Электронная блокировка рулевой колонки (автомобили с системой KESSY) |
| 54 | 15А Система ESC |
| 55 | — |
| 56 | — |
| 57 | Шина CAN (шина данных). |
| 58 | 15А Подогрев задних сидений. |
| 59 | — |
За работу прикуривателя отвечает предохранитель номер 44 на 20А.
Блок реле

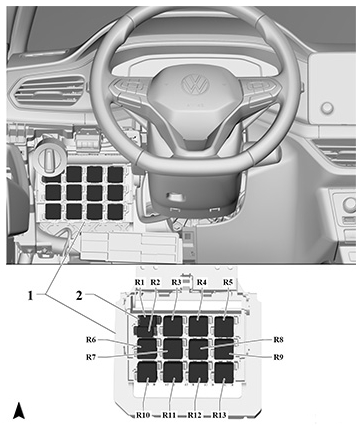

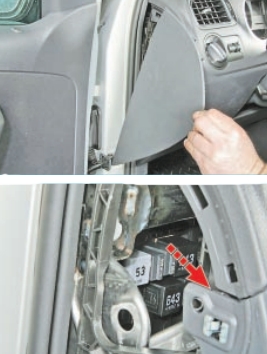

Блок с реле находится с левой стороны внутри приборной панели.
Схема
Обозначение
- R1 − Не используется
- R2 − Реле топливного насоса (J17)
- R3 − Реле клеммы 15 (J940)
- R4 − Реле электропитания клеммы 75x (J694)
- R5 − Не используется
- R6 − Не используется
- R7 − Не используется
- R8 − Не используется
- R9 − Не используется
- R10 − Не используется
- R11 − Не используется
- R12 − Не используется
- R13 − Не используется
Блок под капотом

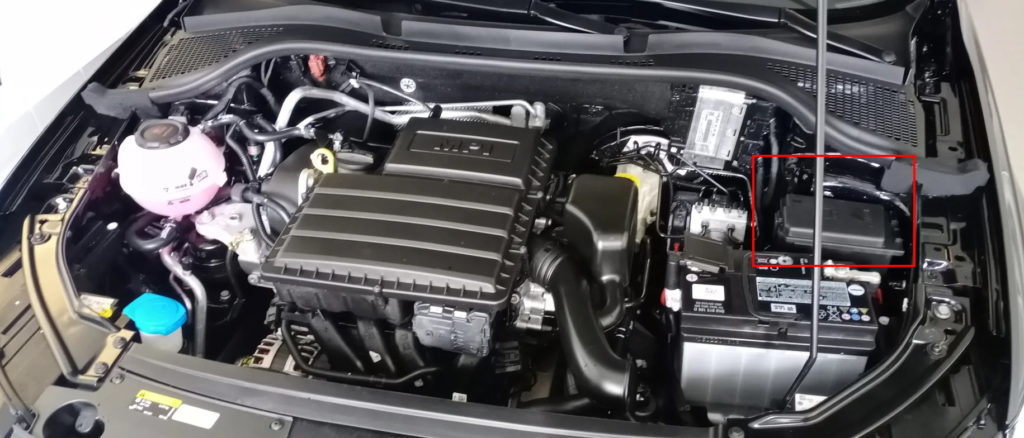

В моторной отсеке основной блок с предохранителями и реле расположен с левой стороны, рядом с аккумулятором.

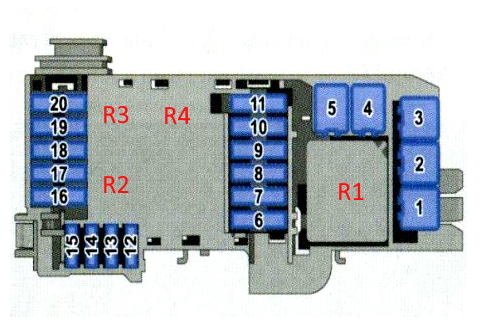

Схема
Назначение
| 1 | 40A Вентилятор радиатора |
| 2 | — |
| 3 | 40A Электронная система поддержания курсовой устойчивости |
| 4 | 30A Обогрев ветрового стекла |
| 5 | 30A Обогрев ветрового стекла |
| 6 | 30A Автоматическая коробка передам |
| 7 | 7,5A Электронная система управления двигателем |
| 8 | 30A Очиститель ветрового стекла |
| 9 | 7,5A Модуль контроля АКБ 12В |
| 10 | 25A Электронная система поддержания курсовой устойчивости |
| 11 | — |
| 12 | 10A Система впрыска топлива |
| 13 | 7,5A Выключатель стоп-сигналов |
| 14 | 10A Подкачивающий топливный насос, компоненты двигателя |
| 15 | 7,5A Электронная система управления двигателем |
| 16 | 30A Стартер |
| 17 | 20A Электронная система управления двигателем |
| 18 | 10A Компоненты двигателя |
| 19 | 15A Система нейтрализации ОГ (лямбда-зонд) |
| 20 | 20A Компоненты двигателя |
| R1 | Реле обогрева ветрового стекла (J47) |
| R2 | Реле 1 стартера (J906): компонент не заменяется |
| R3 | Реле 2 стартера (J907): компонент не заменяется |
| R4 | Главное реле (J271) компонент не заменяется |
