Предохранители Volvo 440 460 480
Седан Volvo 460, хэтчбэк Volvo 440 и универсал Volvo 480 выпускались в 1986, 1987, 1988,1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 году. За это время модели прошли рестайлинг. В нашем материале вы найдёте описание предохранителей и реле Вольво 460 440 480 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемами автомобиля.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок предохранителей

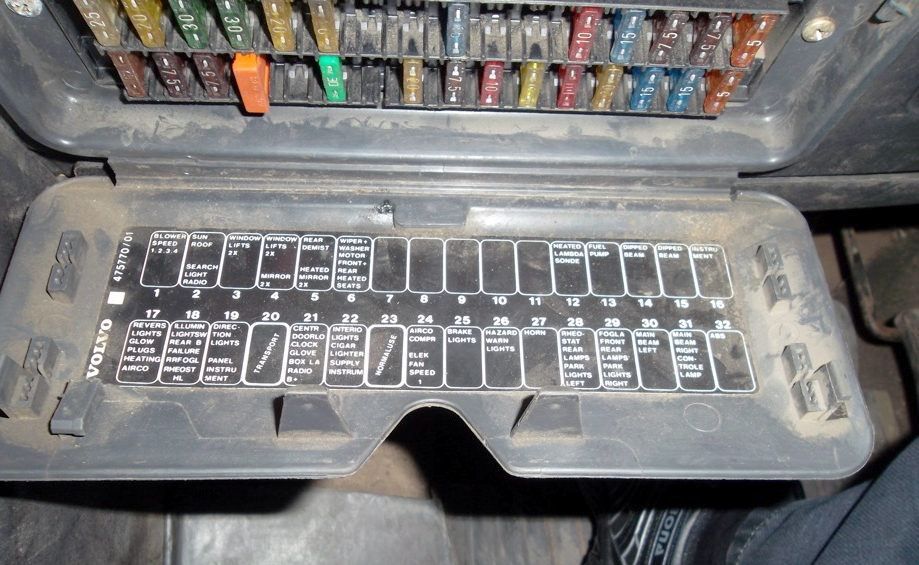

В салоне автомобиля блок с предохранителями находится под панелью приборов со стороны водителя и закрыт защитной крышкой.
Сверяйте описание со своими схемами на крышке блоков.
Вариант 1

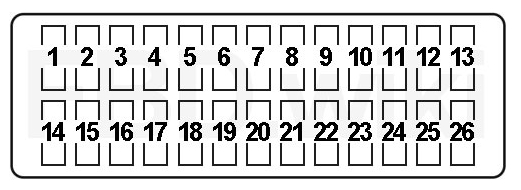

Схема
Обозначение
| 1 | 15A Прикуриватель, освещение салона, освещение багажного отделения, освещение моторного отсека, освещение перчаточного ящика, радио, часы, многофункциональный блок управления, антенна с электроприводом (’91→), электронный информационный центр (’91→), светодиод (противоугонная сигнализация (‘ 91→)) |
| 2 | 20A Противотуманные фары, система мигания фар, задние противотуманные фары (’91→) |
| 3 | 30A Вентилятор отопителя (максимальная скорость) |
| 4 | 30A Электродвигатели фар, центральный замок (’86-’90), подсветка замочной скважины в двери водителя |
| 5 | 15A ’86–’90: Стоп-сигналы, антенна с электроприводом |
| 30A ’91→: Дверные окна и люк в крыше | |
| 6 | 7,5A Задние противотуманные фары |
| 7 | 30A Реле АБС |
| 8 | 7,5A Левая фара (дальний свет) |
| 9 | 7,5A Правая фара (дальний свет), контрольная лампа |
| 10 | 7,5A Левые габаритные огни и задние фонари, освещение приборной панели, реле ближнего света (’91→) |
| 11 | 7,5A Правые габаритные огни и задние фонари, освещение номерного знака, реле противотуманных фар (’91→) |
| 12 | 7,5A Левая фара (ближний свет) |
| 13 | 7,5A Правая фара (ближний свет) |
| 14 | 30A Компрессор и вентилятор кондиционера (реле), стоп-сигналы (’91→), диагностическая контрольная точка (’91→) |
| 15 | 15A ’86–’90: Элементы обогрева заднего стекла и зеркал заднего вида |
| 20A ’91→: Элементы обогрева заднего стекла и зеркал заднего вида | |
| 16 | 20A Дополнительные фары дальнего света, звуковой сигнал, противоугонная сигнализация |
| 17 | 15A ’86–’90: Указатели поворота |
| 20A ’91-: Пусковое реле, очиститель заднего стекла | |
| 18 | 20A Омыватели фар, указатели поворота (’91→) |
| 19 | 7,5A Генератор, датчик давления масла, подсветка часов и приборов, контрольные лампы (’86-’90) |
| 20 | 30A Фонари заднего хода, органы управления отопителем (’86-’90), обогрев сидений, реле компрессора (’91→) |
| 21 | АБС |
| 22 | 15A Выключатель освещения, дневные ходовые огни, замки ремней безопасности (освещение (’86-’90)) |
| 23 | 15A Электродвигатели стеклоочистителя, насос омывателя ветрового стекла, наклоняемый люк в крыше (’86-’90) |
| 24 | 30A Дверные окна и зеркала с электроприводом |
| 25 | 20A Вентилятор кондиционера и/или вентилятор отопителя, Радио |
| 26 | 30A АБС мотор |
За работу прикуривателя отвечает предохранитель номер 1 на 15А. В ином случае предохранитель прикуривателя расположен в блоке под капотом.
Вариант 2

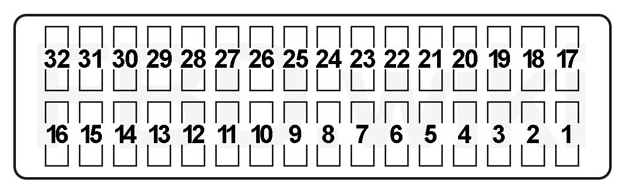

Схема
Расшифровка
| 1 | 25А Вентиляционно — отопительный модуль (ВМ) |
| 2 | 15A ’91–’92: Радио, тестовый разъем ABS, реле Tog Light (N + ML) |
| 15A ’92–’93 (440 и 460 LHD): Радио (блок питания) | |
| ’92→ (правый руль): Радио (освещение) | |
| 10A ’92-’94 (480 — LHD): Радио (блок питания) | |
| 3 | 30A 440 и 460: Задние окна с электроприводом |
| 4 | 30A Передние окна и зеркала заднего вида с электроприводом |
| 5 | 20A 440 и 460: нагревательный элемент заднего стекла. |
| 6 | 15A Стеклоочистители ветрового и заднего стекла (электропривод, переключатель и насос), обогрев сидений |
| 20A ’92–’94 (480): Элементы обогрева сидений, стеклоочистители, блок питания CEM | |
| 7 | 10A ’91–’92: Центральный замок, подсветка замочной скважины |
| 15A ’92–’93 (440 и 460): омыватели фар | |
| 30A ’92-’94 (480): Кондиционер (реле), стоп-сигналы, диагностический тестер | |
| 8 | 5A ’91–’92: подсветка перчаточного ящика, радио, часы |
| 20A ’92-’94 (480): Звуковой сигнал, дополнительные фары дальнего света, центральный замок. | |
| 9 | 15A ’91-’92: Подсветка замка зажигания, внутреннее освещение, внутреннее реле задержки времени, приборная панель (часы), люк в крыше. |
| 20A ’92-’94 (480): Блокировка запуска, очиститель заднего стекла | |
| 10 | 7,5A Антенна с электроприводом, освещение багажника, прикуриватель |
| 20A ’92–’94 (480): омыватели фар, указатели поворота, аварийная сигнализация. | |
| 11 | 92–’94 (480): Задний бревенчатый фонарь (левый) |
| 12 | 10A ’91-’92 (левый руль): кислородный датчик |
| 10A ’91-’92 (правосторонний): Топливный насос | |
| 10A ’92→: Кислородный датчик | |
| 13 | 10A ’91-’92 (левый руль): Топливный насос |
| 10A ’91–’92 (правостороннее рулевое управление): кислородный датчик | |
| 10A ’92→: Топливный насос | |
| 14 | 7,5A Правая фара (ближний свет) |
| 15 | 7,5A Левая фара (ближний свет) |
| 16 | 30A ’91-’92: Реле насоса АБС |
| 5A ’92→: Панель приборов | |
| 17 | 5A Предупреждающий зуммер «Lights On», реле компрессора, фонари заднего хода, обогрев картера, точка диагностики впрыска топлива, отсечка подачи топлива, обогрев карбюратора |
| 7,5A ’92- (440 и 460, кроме U/FT): фонари заднего хода, предупреждающий зуммер, реле компрессора, обогрев картера, точка диагностики впрыска топлива | |
| 7,5A ’92–’94 (480): Блок питания CEM, контрольная лампа непристегнутых ремней безопасности, датчики заряда аккумулятора и давления масла, освещение выключателя освещения автомобиля, реостат, ЭБУ (B18FT) | |
| 18 | 5A ’91-’92: Подсветка выключателя освещения автомобиля, панель приборов, внутреннее реле задержки времени, датчик неисправности ламп (задние фонари) |
| 7,5A ’92–’93 (440 и 460): Подсветка выключателя освещения автомобиля, реостат (HL), датчик отказа лампы (задние фонари), реле задних противотуманных фар, реле задержки обледенения салона | |
| 15A ’92–’94 (480): Кондиционер, фонари заднего хода, датчик неисправности ламп (задние фонари), обогрев картера. | |
| 19 | 5A ’91-’92: Указатели поворота, датчик давления масла, блок управления ABS. |
| 7,5A ’92–’93 (440 и 460): указатели поворота, датчик давления масла, вольтметр. | |
| 15A ’92–’94 (480): Выключатель освещения (дневные ходовые огни), реле ближнего света (правый руль) | |
| 20 | — |
| 21 | 15A ’92–’93 (440 и 460): Центральный замок, подсветка замочной скважины, подсветка перчаточного ящика, радио (левый руль: память; правый руль: блок питания), часы |
| 7,5A ’92–’94 (480): прикуриватель, подсветка замочной скважины, электронный информационный центр, радио (левый руль: память; правый руль: блок питания) | |
| 22 | 5A ’91-’92: Реле задних противотуманных фар |
| 15A ’92–’93 (440 и 460): Подсветка замка зажигания, внутреннее освещение, внутреннее реле времени с задержкой, часы (приборная панель), люк в крыше. | |
| 7,5A ’92–’93 (440 и 460): ЭБУ (B18FT) | |
| 7,5A ’92–’94 (480): Часы, подсветка перчаточного ящика, подсветка выключателя зажигания, светодиодный индикатор автомобильной сигнализации, дополнительный водяной насос (B18FT) (мост) | |
| 23 | 15A ’91-’92: Омыватели фар |
| ’92–93 (440 и 460): мост | |
| 24 | 15A Кондиционер (компрессор и охлаждающий вентилятор) |
| 20A ’92–’94 (480): Противотуманные фары (левый и правый руль), освещение багажника, переключатель дальнего/ ближнего света, антенна с электроприводом, внутренняя борьба | |
| 25 | 7,5A Стоп-сигналы |
| 20A ’92–’94 (480): Обогрев заднего стекла/зеркала двери | |
| 26 | 7,5A ’91–’92: Аварийная сигнализация |
| 10A ’92–’93 (440 и 460): Аварийная сигнализация | |
| 30A ’92–’94 (480): Двигатели для фар | |
| 27 | 10A Звуковой сигнал, вспомогательный водяной насос (’92- (B18FT)) |
| 30A ’92–’94 (480): Дверные окна с электроприводом, подъемный люк в крыше. | |
| 28 | 7,5A Освещение радио, переключателя обогрева сидений и приборной панели, реостата, левого габаритного фонаря, габаритного аварийного фонаря |
| 7,5A ’92-’94 (480): Левый габаритный фонарь, стояночный сигнализатор, задние фонари (левый и правый), реле ближнего света дальнего света (RHD) | |
| 29 | 15A Реле противотуманных фар (N + NL), правый габаритный фонарь, освещение номерного знака, освещение радио (’92- (LL)), задний противотуманный фонарь (’92- (RHD)) |
| 7,5A ’92–’94 (480): Правый габаритный фонарь, радио (освещение), противотуманные фары (левый и правый руль), задние фонари (левый и правый), освещение номерного знака, задний противотуманный фонарь (правый руль) | |
| 30 | 7,5A Левая фара (дальний свет) |
| 31 | 7,5A Справа, фара (дальний свет), контрольная лампа, дополнительные фары дальнего света (переключатель) |
| 32 | 30A ’91-’92: Реле системы ABS |
| 5A ’92→: АБС |
Блок реле
Расположен под капотом и закрыт защитной крышкой.
Вариант 1

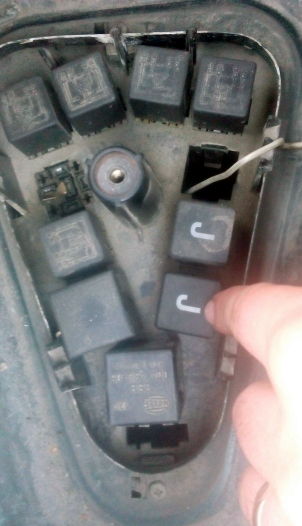

Фото — пример

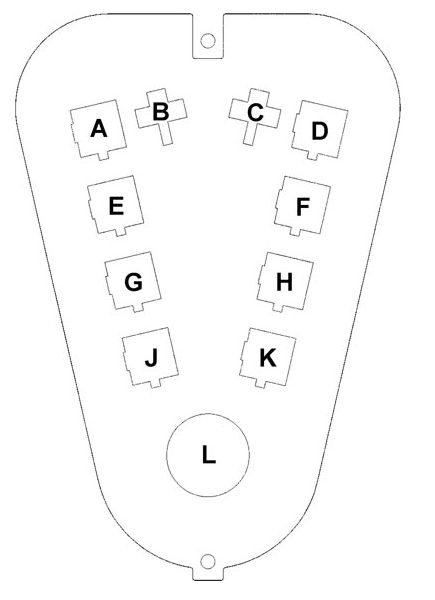

Схема
Описание
| A | Фары |
| B | ’86–’88: Противотуманные фары |
| ’88–’91: Терминал 75 | |
| B18F: Вспомогательный водяной насос | |
| ’92–’96: Терминал 75а | |
| C | Зажигание (клемма 15) |
| D | ’86–88: Терминал 75 |
| B18F, B18FT (EP, FP): вспомогательный водяной насос | |
| E | ’86–’90: кондиционер |
| ’91–’92 (Нидерланды, Норвегия): Задние противотуманные фары | |
| ’92–’96: Противотуманные фары | |
| F | Двойного действия (двигатели фар) |
| ’92–’93 (440 и 460): омыватель фар | |
| G | Мост |
| Нидерланды, Норвегия: задние противотуманные фары | |
| Норвегия (’86–’87): топливный насос | |
| GB (’87–’96): ингибитор (фары ближнего света с затемнением) | |
| H | ’88–’91: Противотуманные фары |
| Норвегия (’87–’90): ингибитор (противотуманные фары) | |
| Норвегия (’86–’87): Контроль системы впрыска топлива | |
| ’92–’93 (440 и 460): внутренняя временная задержка | |
| J | АБС Мощность |
| GB (’86–’87): ингибитор (ближний свет с затемнением) | |
| ’92–’93 (440 и 460): омыватель/стеклоочиститель ветрового стекла | |
| K | Насос АБС |
| ’92–’96: Терминал 75b | |
| L | Мост |
| Детектор отказа лампы (передние фары) |
Вариант 2

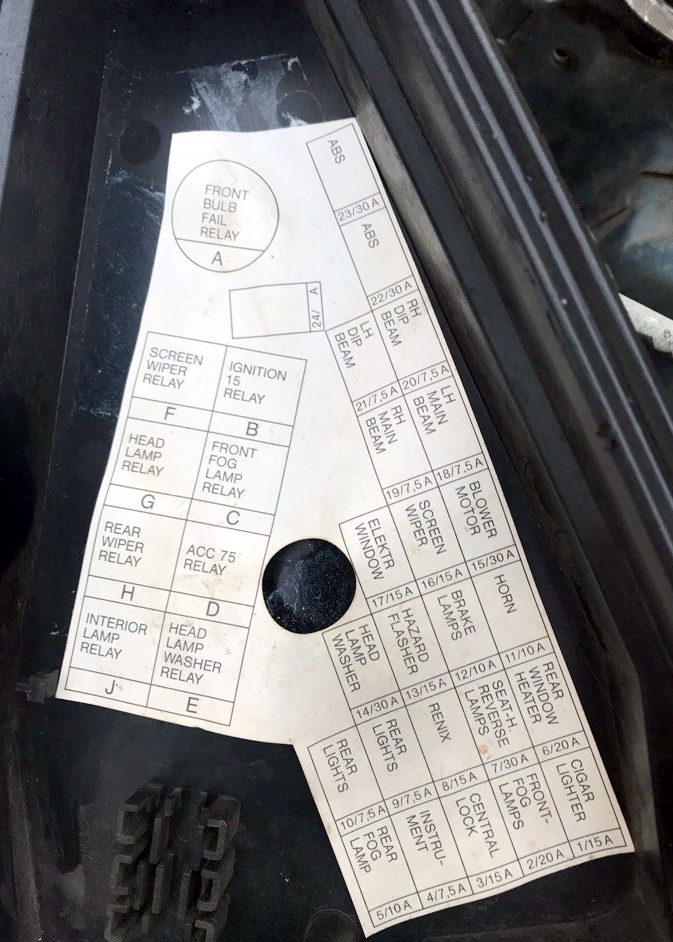

Пример схемы с крышки блока

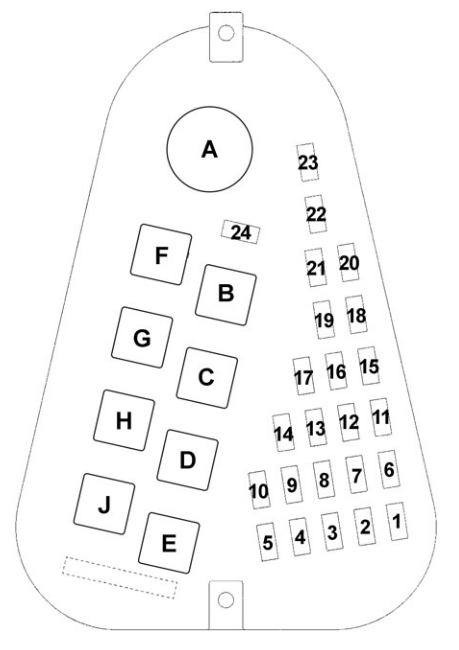

Схема
Обозначение
| 1 | 15A Прикуриватель, внутреннее освещение, подсветка багажника |
| 2 | — |
| 3 | 15A Центральный замок, вспомогательный водяной насос |
| 4 | 7,5A Часы, Панель приборов, Радио |
| 5 | 10A Задний противотуманный фонарь, омыватели фар |
| 6 | 20A Указатели поворота, часы, зуммер, модуль обогрева, обогрев заднего стекла и зеркал заднего вида |
| 7 | 30A Реле внутреннего освещения, обогрев сидений, фонари заднего хода, противотуманные фары |
| 8 | 15A Приборная доска |
| 9 | 7,5A Левый задний фонарь, реостат |
| 10 | 20A Правый задний фонарь |
| 11 | 10A Звуковой сигнал, реле кондиционера |
| 12 | 10A Стоп-сигналы |
| 13 | 15A Аварийные световые сигналы |
| 14 | 30A Реле кондиционера, вентилятор охлаждения двигателя, компрессор, омыватели фар |
| 15 | 30A Отопительный модуль/ люк в крыше |
| 16 | 15A Омыватель/ очиститель ветрового и заднего стекол |
| 17 | 15A Радио, электростеклоподъемники и зеркала |
| 18 | 7,5A Левая фара (дальний свет) |
| 19 | 7,5A Правая фара (дальний свет) |
| 20 | 7,5A Правая фара (ближний свет) |
| 21 | 7,5A Левая фара (ближний свет) |
| 22 | 30A АБС |
| 23 | 30A АБС |
| 24 | — |
| Реле | |
| A | Детектор отказа лампы (передние фары) |
| B | Зажигание (клемма 15) |
| C | Противотуманные огни |
| D | Терминал 75 |
| E | Омыватель фар |
| F | Прерывистый стеклоочиститель ветрового стекла |
| G | Передняя фара |
| H | Прерывистый режим работы стеклоочистителя заднего стекла |
| J | Внутренняя временная задержка |
