Предохранители Volvo 850
Volvo 850 выпускался в 1991, 1992, 1993, 1994, 1995, 1996, 1997 году. За это время модель прошла обновление. В нашей статье Вы найдёте описание предохранителей и реле Вольво 850 со схемами блоков, фотографиями и местами расположения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле и их количество может отличатся от представленного и зависит от года выпуска и уровня оснащения вашего автомобиля.
Блок предохранителей и реле

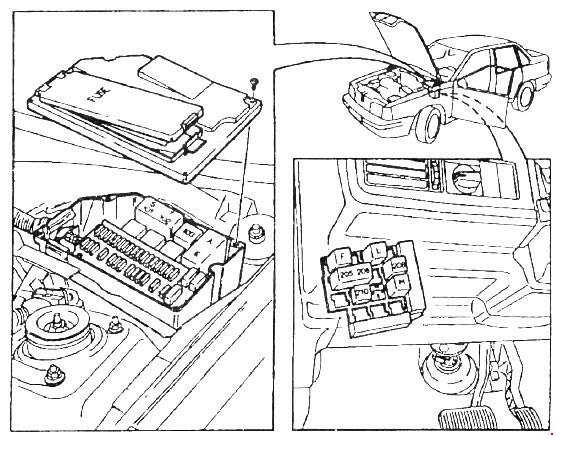

Основной блок с предохранителями и реле установлен под капотом с левой стороны.
Он состоит из трех частей: одна содержит предохранители, другая — реле (доступ к которым обеспечивается со стороны моторного отсека).
И еще одна также реле (доступ к которым обеспечивается под приборной панелью).
Предохранители

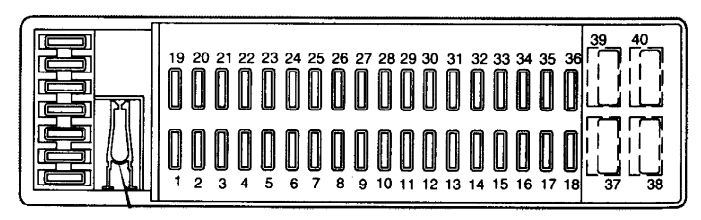

Схема
Описание
| 1 | 15A Инжектор, зажигание, автоматическая коробка передач |
| 2 | 15A Топливный насос, сигнализация |
| 3 | 10A Датчик температуры отработавших газов, датчики уровня и давления масла, освещение салона, сигнализация превышения скорости |
| 4 | 10A Иммобилайзер |
| 5 | 30A Вентилятор отопителя (4-я скорость) |
| 6 | 25A Центральный замок, сигнализация |
| 7 | 15A Аудиосистема (усилитель) |
| 8 | 25A Антенна, разъем прицепа |
| 40A Воздушный насос, иммобилайзер | |
| 9 | 30A ABS, трэкшн контроль |
| 10 | 15A Подогрев заднего сидения |
| 11 | 30A Обогрев заднего стекла, обогрев зеркал |
| 12 | 10A Лампы стоп-сигнала |
| 13 | 15A Аварийная сигнализация, сигнализация дальним светом фар, сигнализация неисправности |
| 14 | 30A ABS, трэкшн контроль |
| 15 | 10A Датчик уровня и давления масла, аудиосистема, диагностический разъем, освещение салона, освещение перчаточного ящика, освещение дверей, сигнальные лампы открытия дверей, освещение багажника, центральный замок с дистанционным управлением, сигнализатор непристегнутого ремня |
| 16 | 30A Антенна, разъем прицепа, дополнительное оборудование (аксессуары) |
| 17 | 10A Сигнализатор непристегнутого ремня, сигнализатор ключа |
| 18 | 25A Подогрев передних сидений, электропривод зеркал |
| 15A Передние противотуманные фары | |
| 19 | 15A Левый дальний свет |
| 20 | 15A Правый дальний свет, индикатор дальнего света |
| 21 | 15A Левый ближний свет |
| 22 | 15A Правый ближний свет |
| 23 | 10A Левые габаритные огни, подсветка номерного знака |
| 24 | 10A Правые габаритные огни, сигнализатор неисправности ламп |
| 25 | 10A Задние противотуманные огни, индикатор противотуманных огней |
| 26 | 25A Подогрев передних сидений, электропривод зеркал |
| 27 | 15A Лампы заднего хода, указатели поворота, TRACS |
| 28 | 10A Круиз-контроль, обогрев заднего стекла, индикатор не пристегнутого ремня, автоматическая коробка передач «Р-shift lock» (блокировка в положении «стоянка»), сигнализатор неисправности ламп, подогрев задних сидений |
| 29 | 15A ABS, трэкшн контроль |
| 30 | 10A Прикуриватель |
| 31 | 25A Вентилятор отопителя (1-3-я скорость), отопитель, компрессор кондиционера |
| 32 | 10A Аудиосистема, дистанционное управление центральным замком |
| 33 | 15A Электропривод сидений, диагностический разъем, очиститель заднего стекла (Wagon) |
| 34 | 25A Стеклоочиститель и омыватель, звуковой сигнал, очиститель фар |
| 35 | 10A Освещение пепельницы, подсветка приборов и органов управления и контроля, реостат, люк с электроприводом |
| 36 | — |
| 37 | Автоматический предохранитель: Стеклоподъемники, люк |
| 38 | — |
| 39 | Автоматический предохранитель: Электропривод водительского сидения |
| 40 | Автоматический предохранитель: Электропривод пассажирского сидения |
За прикуриватель отвечает предохранитель номер 30.
Реле

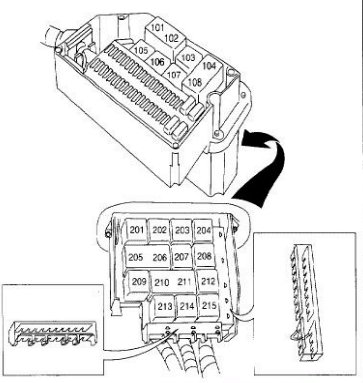

Основной блок реле
Схема
Обозначение
| 101 | Круиз контроль |
| 102 | |
| 103 | Топливный насос |
| 104 | Фары |
| 105 | Реле перегрузки (+X) |
| 106 | Реле перегрузки (+15) |
| 107 | Реле перегрузки (+X) |
| 108 | Реле фар |
| Блок реле в слоне (со стороны водителя, в верхней левом углу за звукопоглощающей панелью) | |
| 201 | Датчик уровня масла (или реле предупреждения о выходе из строя ламп) |
| Противотуманные фары | |
| 202 | Deadlock Setting |
| 203 | Стеклоочиститель |
| 204 | Задний стеклоочиститель (Wagon) |
| 205 | Реле центрального замка и задержки освещения салона (место (205) закорачивается перемычкой, если автомобиль не оборудован центральным замком) |
| 206 | |
| 207 | Сигнализатор скорости автомобиля |
| 208 | Обогрев заднего стекла, обогрев зеркал |
| 209 | Не используется |
| 210 | Сигнализация |
| 211 | |
| 212 | Предупреждение о необходимости пристегнуть ремни безопасности |
| 213 | Блокировка селектора коробки передач в положении «P» |
| Передние противотуманные фары | |
| 214 | Подогрев заднего сидения |
| 215 | Не используется |

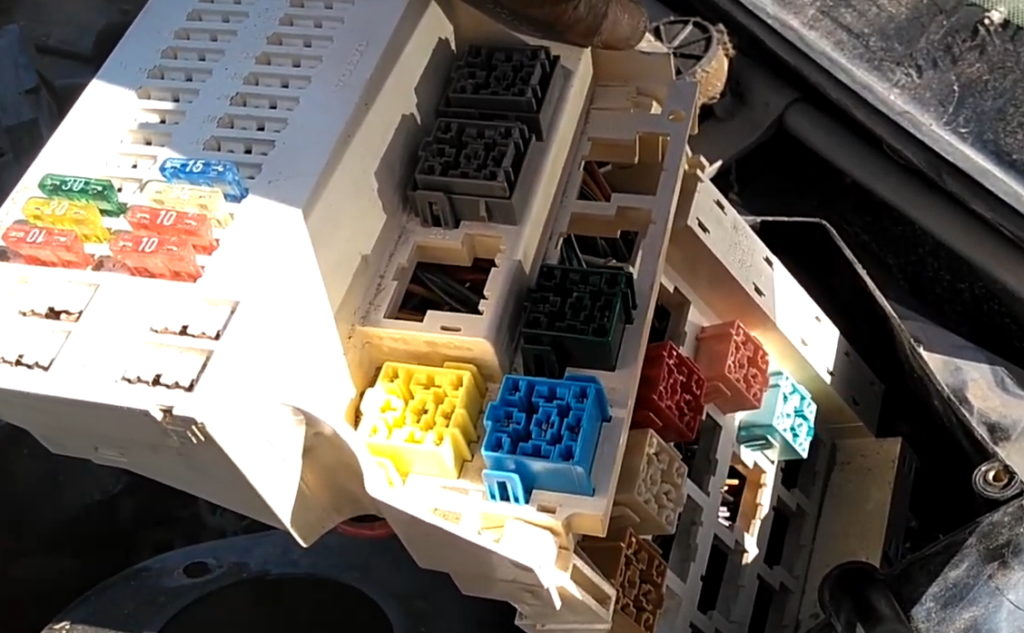

Дополнительные реле под капотом
Схема
Назначение
- Многопозиционное реле ABS
- Реле вентилятора
- Главное реле топливной системы

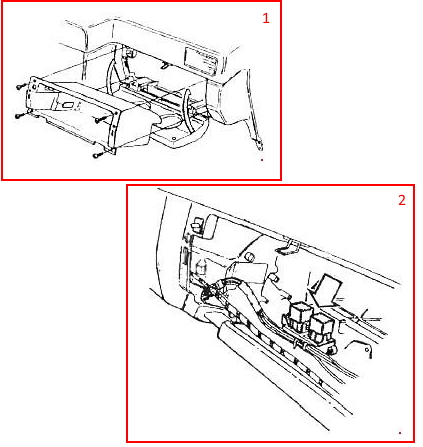

Реле поддержания микроклимата
Реле системы поддержания микроклимата расположено за перчаточным отделением. Для доступа к нему надо снять перчаточное отделение, отвернув четыре винта.
Остались вопросы? Задавайте их в комментарии.
