Предохранители Volvo 940 960
Volvo 940 производился в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 годах. За это время модель прошла обновление. В данной статье вы найдёте информацию с описанием предохранителей и реле Вольво 940 со схемой блока и местом его расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок предохранителей и реле
Основной блок с предохранителями и реле находится в салоне, в середине панели, за пепельницей. Для доступа к блоку её надо убрать.

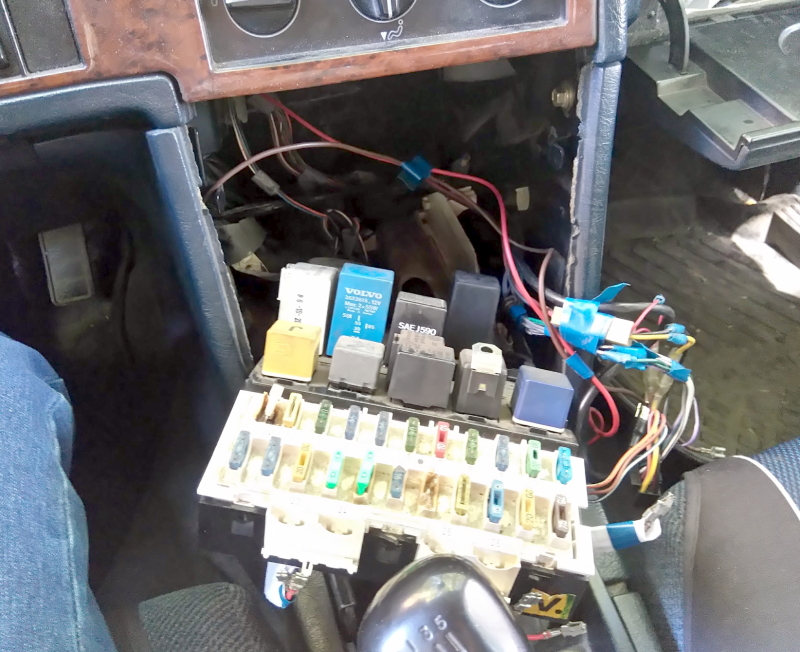

Фото пример
Предохранители

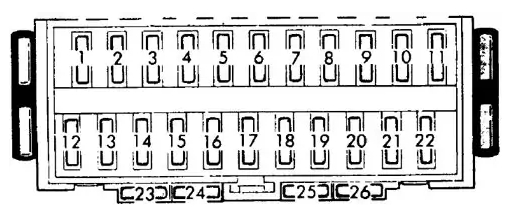

Схема
Описание
| 1 | 25A Главный топливный насос, система впрыска топлива, система зажигания, подогрев датчика кислорода (B200, B230FT) |
| 2 | 25A Аварийная сигнализация, вспышка фар, центральный замок, противоугонная сигнализация |
| 3 | 30A Сиденья с электроприводом, прицеп (’93-’95) |
| 4 | 15A Стоп-сигналы, блокировка переключения передач |
| 5 | 15A Освещение перчаточного ящика, часы, радио, внутреннее освещение, освещение багажника, сигнальная лампа открытой двери, антенна с питанием, косметическое зеркало, противоугонная сигнализация |
| 6 | 30A Электронный климат-контроль (ECC), Вентилятор — Блок климат-контроля |
| 7 | 15A Передние противотуманные фары, задние противотуманные фары |
| 8 | 30A Электрические стеклоподъемники |
| 9 | 15A Напоминание о ключе, напоминание о не пристегнутом ремне, ручной климат-контроль (MCC), реле кондиционера (’90-’92), сигнальная лампа (ремень безопасности), указатели поворота, подогрев передних сидений, электрические стеклоподъемники, блокировка переключения передач, прицеп |
| 10 | 30A Обогрев заднего стекла, люк с электроприводом, зеркала с электроприводом и подогревом |
| 11 | 15A Насос подкачки топлива в топливном баке (LH-2.4 MFI), кислородный датчик (HO2S) Обогрев (B200F, B230FB/FD) |
| 12 | 15A Фонари заднего хода, круиз-контроль, овердрайв (механическая коробка передач), отключение 4-й передачи (автоматическая коробка передач), сигнальная лампа отказа лампы, противоугонная сигнализация, датчик температуры выхлопных газов (Япония) |
| 13 | 15A Pulsair — магнитный клапан, топливный клапан (дизель), механизм предварительного нагрева (дизель), рециркуляция отработавших газов (дизель), импульсный впрыск вторичного воздуха (PAIR), соленоид (B230FD) |
| 14 | 15A Зеркала с электроприводом, прикуриватель, радио, задний дворник (универсал), датчик температуры окружающего воздуха |
| 15 | 25A Звуковой сигнал, стеклоочиститель/ омыватель лобового стекла, стеклоочиститель/ омыватель фар, сиденья с электроприводом |
| 16 | 30A Вентилятор отопителя, кондиционер, модуль управления электронным климат-контролем (ECC), соленоиды ECC |
| 17 | 15A Левая фара (дальний свет), индикатор дальнего света |
| 18 | 15A Правая фара (дальний свет), передние противотуманные фары (Япония) |
| 19 | 15A Левая фара (ближний свет), реле противотуманных фар, контроль ширины луча |
| 20 | 15A Правая фара (ближний свет), регулировка ширины луча |
| 21 | 15A Левые габаритные огни (передние и задние), подсветка номерного знака, подсветка пепельницы, подсветка панели управления отопителем, подсветка переключателя обогрева заднего стекла и люка в крыше, подсветка левой приборной панели, подсветка радио, датчик температуры окружающего воздуха |
| 22 | 15A Подсветка ремня безопасности, правые габаритные огни (спереди и сзади), подсветка отсека центральной консоли, реле противотуманных фар, подсветка переключателя обогрева сидений, подсветка панели выбора передач, подсветка задней пепельницы |
| 23 | 25A Подогрев передних сидений |
| 24 | ’90–’92: Гнездо для проверки SRS (подушек безопасности) |
| 25A ’94–’95: АБС | |
| 15A ’94–’95: АБС | |
| 25 | 15A ’90-’92: Задние противотуманки |
| ’93–’95: Задние противотуманные фары (США, CND, Япония), отключаемый ближний свет (Северные страны, Нидерланды, Бельгия) | |
| 26 | 25A Радио, Усилитель, Чейнджер компакт-дисков |
За работу прикуривателя отвечает предохранитель номер 14.
На автомобилях 1990-1993 годов, оснащенных антиблокировочной системой тормозов (ABS), система защищена дополнительным предохранителем на 10 ампер, расположенным под панелью приборов слева от рулевого колеса.
Реле

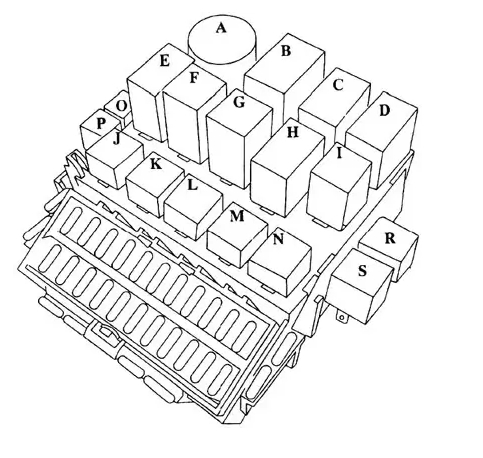

Схема
Назначение
| A | Датчик предупреждения о неисправности лампы |
| B | Напоминание о не пристегнутом ремне/ предупреждение о ключе |
| C | Прерывистый стеклоочиститель |
| D | Прерывистый режим стеклоочистителя (задняя дверь багажника — универсал) |
| E | Впрыск топлива |
| F | Передние противотуманные фары |
| G | Мигалка фар |
| H | Датчик температуры выхлопных газов (Япония) |
| I | Овердрайв |
| J | Перегрузка (электростеклоподъемники/обогреватель сидений) |
| K | Передняя фара |
| L | Центральный замок |
| M | Задний противотуманный фонарь |
| N | Перегрузка дальнего света (кроме США, CND) |
| O | — |
| P | — |
| R | — |
| S | — |
Остались вопросы? Задавайте их в комментарии.
