Предохранители Volvo S80 2006 — 2016
Volvo S80 2 го поколения выпускалась в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. За это время модель прошла рестайлинг. В данной публикации вы найдёте описание предохранителей и реле Вольво S80 со схемами блоков, местами расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне

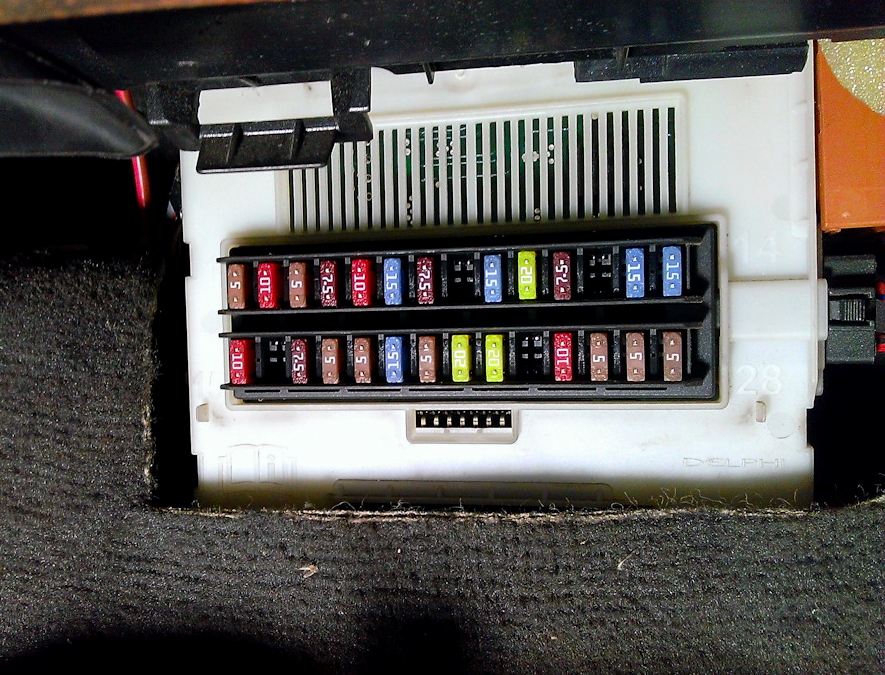

В салоне автомобиля, под панелью приборов со стороны пассажира расположен блока с предохранителями. Для доступа надо убрать обшивку салона и открыть защитную крышку.

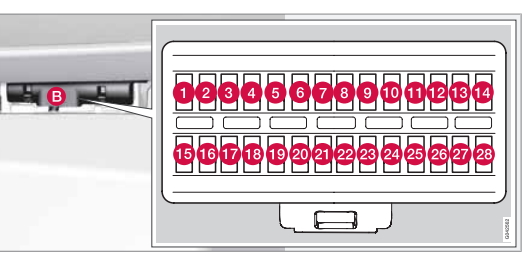

Схема
Описание
| F1 | 5A Датчик дождя (очиститель лобового стекла) |
| F2 | 10A Система SRS |
| F3 | 5A Тормоза ABS. Электрический стояночный тормоз |
| F4 | 7,5A Педаль газа*, подогреватель воздуха (РТС). Кресла с электрообогревом |
| F5 | Пусто |
| F6 | 15A Аудиосистема |
| F7 | 7,5A Модуль управления электрооборудованием рулевой колонки |
| F8 | Пусто |
| F9 | 15A Дальний свет фар |
| F10 | 20A Люк |
| F11 | 7,5A Фонари заднего хода |
| F12 | Пусто |
| F13 | 15A Противотуманные фары |
| F14 | 15A Очиститель/ омыватель лобового стекла |
| F15 | 10A Система поддержания скорости |
| F16 | Пусто |
| F17 | 7,5A Потолочное освещение. Панель управления в двери водителя/ Кресло пассажира с электроприводом* |
| F18 | 5A Многофункциональный дисплей |
| F19 | 5A Кресло водителя с электроприводом |
| F20 | 15A Подголовники заднего сидения |
| F21 | 5A Противоугонная система |
| F22 | 20A Топливный насос |
| F23 | 20A Замок рулевой колонки |
| F24 | 15A Запасной |
| F25 | 10A Замки крышки багажника/ топливного бака |
| F26 | 5A Сирена противоугонной системы |
| F27 | 5A Выключатель стартера |
| F28 | 5A Стоп-сигналы |
Блок под капотом

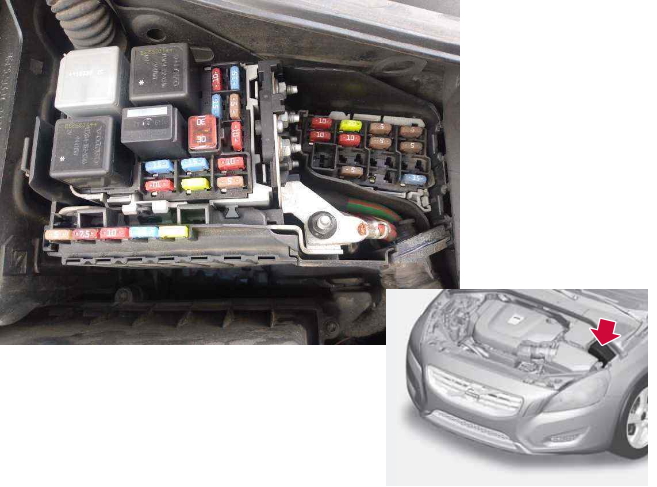

В моторном отсеке блок с предохранителями и реле находится рядом с аккумулятором, с левой стороны моторного отсека.
Сам блок состоит из нескольких отделов.

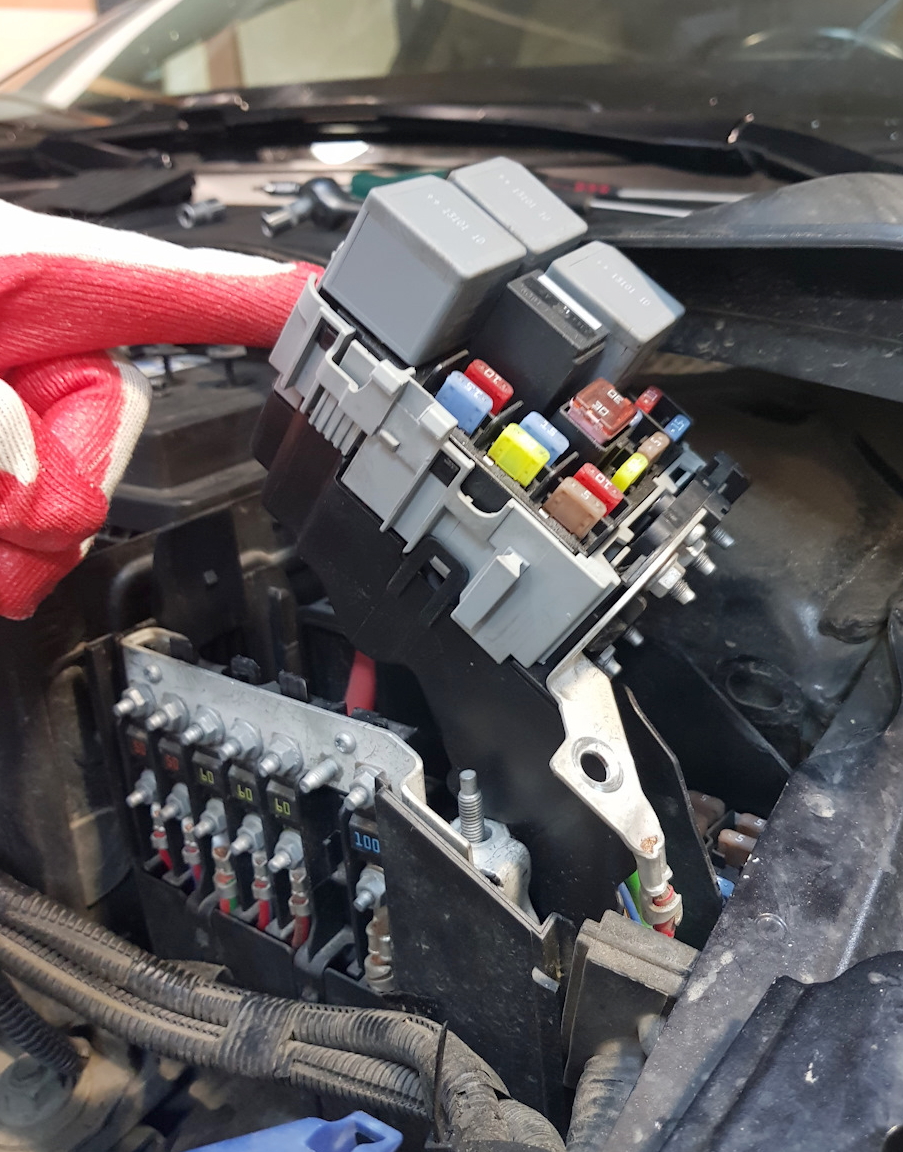

На фото представлен пример доступа к нижнему отделу.

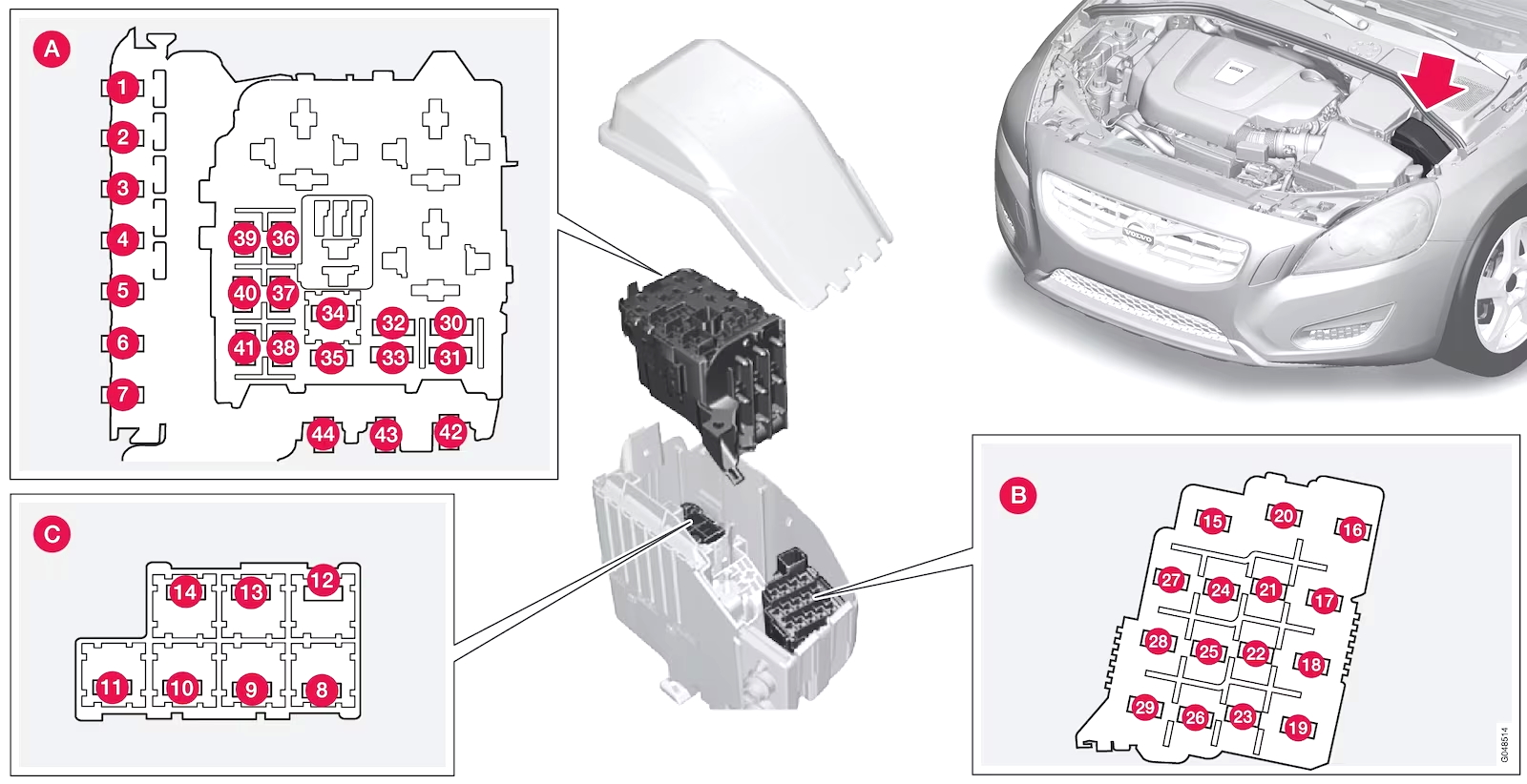

Схема
Обозначение
Секция А
| F1 | 60/50A Многофункциональный модуль управления |
| F2 | |
| F3 | |
| F4 | |
| F5 | |
| F6 | Резерв |
| F7 | 100A Дополнительный отопитель |
| F30 | 10A ЭБУ двигателя |
| F31 | 15A Автоматическая коробка передач |
| F32 | 15A Электромагнитная муфта компрессора кондиционера |
| F33 | 5A Реле омывателя |
| F34 | 30A Стартер |
| F35 | 20A Катушки зажигания |
| F36 | 10/15A ЭБУ двигателя |
| F37 | 10/15A Управление двигателем |
| F38 | |
| F39 | |
| F40 | 10/20A Водяной насос(V8) вентиляция картера (5-цил. бензин) Обогреватель фильтра частиц дизеля, обогреватель вентиляции картера (5-цил. дизель |
| F41 | Управление двигателем |
| F42 | 70A Свечи накаливания |
| F43 | 50/60A Электродвигатель вентилятора системы охлаждения |
| F44 | |
| 1 | Реле стартера |
| 2 | Реле системы управления двигателем |
| 3 | Реле кондиционера |
| 4 | Резерв |
Секция B
| F15 | Резерв |
| F16 | 10A Модуль управления корректором фар |
| F17 | 20A Многофункциональный модуль управления |
| F18 | 5A Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| F19 | 5A Усилитель рулевого управления |
| F20 | 10A Модуль управления двигателем, трансмиссия. SRS |
| F21 | 10A Обогреватели форсунок омывателя лобового стекла |
| F22 | 20A Вакуумный насос усилителя тормозов |
| F23 | 5A Выключатель фар |
| F24 | 5A Омыватели фар |
| F25 | 15A Предохранитель прикуривателя, разъемы питания дополнительного оборудования передний и задний |
| F26 | 10A Люк |
| F27 | 15A Реле, блок в двигательном отсеке |
| F28 | 20A Дополнительное освещение |
| F29 | 15A Звуковой сигнал |
За работу прикуривателя отвечает предохранитель номер 25 на 15А.
Секция С
| F8 | 20A Омыватели фар |
| 40A 2014-2016: Обогрев лобового стекла, левая сторона | |
| F9 | 30A Дворники |
| F10 | 25A Автономный обогреватель |
| F11 | 40A Вентилятор |
| F12 | 40A 2014-2016: Обогрев лобового стекла, правая сторона |
| F13 | 40A Насос АБС |
| F14 | 20A Клапаны АБС |
Блок в багажнике
В багажном отсеке с левой стороны за защитой устанавливается ещё один блок с предохранителями и реле состоящий из 3 отделов.

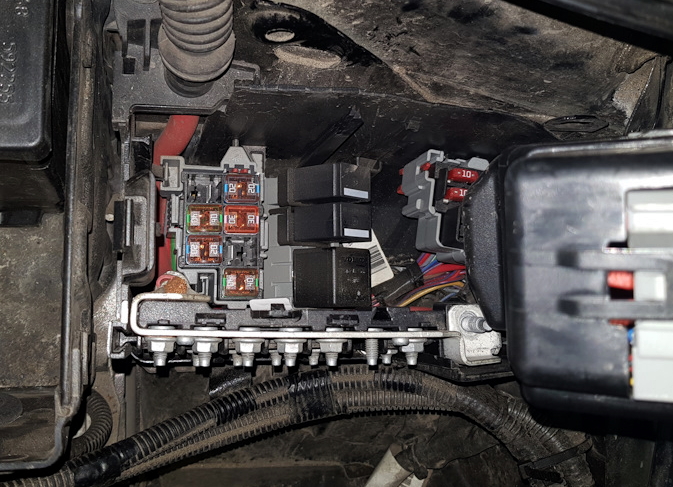

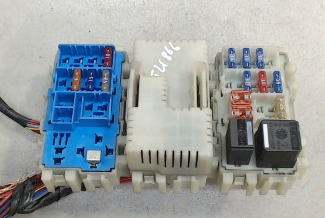

Фото пример

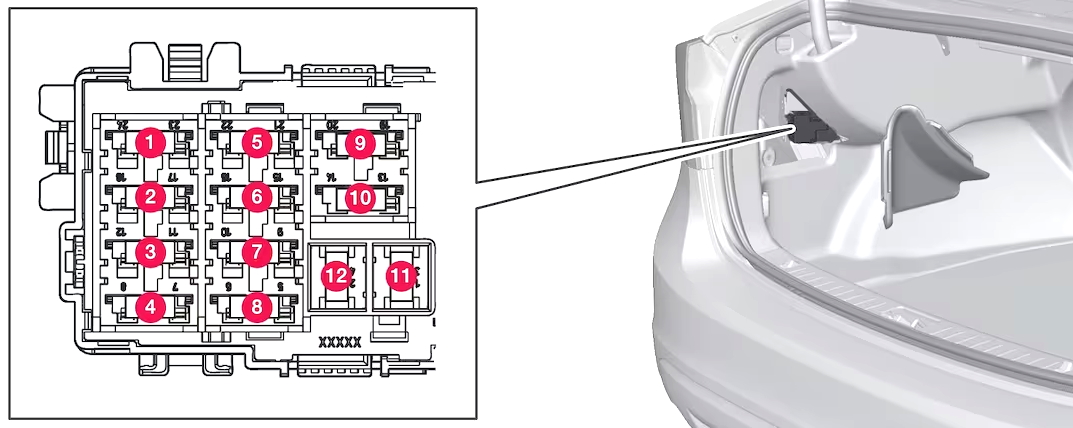

Схема
Назначение
| 1 | |
| F1 | 10A Система парковки |
| F2 | Резерв |
| F3 | Резерв |
| F4 | 5A Аудиосистема |
| F5 | 25A Усилитель выходного сигнала аудиосистемы |
| F6 | 15A Аудиосистема |
| F7 | 5A Телефон |
| F8 | Резерв |
| F9 | Резерв |
| F10 | Резерв |
| F11 | Резерв |
| F12 | Резерв |
| R1 | Резерв |
| R2 | Резерв |
| 2 | |
| F1 | 25A Модуль управления электрооборудованием левой передней двери |
| F2 | 25A Модуль управления электрооборудованием правой передней двери |
| F3 | 25A Модуль управления электрооборудованием левой задней двери |
| F4 | 25A Модуль управления электрооборудованием правой задней двери |
| F5 | Резерв |
| F6 | 15A Розетка 12V в багажнике, холодильник (зависит от комплектации) |
| F7 | 30A Обогреватель заднего стекла |
| F8 | Складывающиеся подголовники (зависит от комплектации) |
| F9 | 15A Разъем электрооборудования прицепа |
| F10 | Кресло с электроприводом на стороне водителя (зависит от комплектации) |
| F11 | 40A Разъем электрооборудования прицепа |
| F12 | Резерв |
| R1 | Резерв |
| R2 | Реле обогревателя заднего стекла |
| 3 | |
| F1 | Система парковки |
| F2 | Система управления подвеской |
| F3 | Обогрев кресла на стороне водителя впереди* |
| F4 | Обогрев кресла на стороне пассажира впереди* |
| F5 | Обогрев кресла, правое заднее |
| F6 | Раздаточная коробка |
| F7 | Обогрев кресла, левое заднее |
| F8 | Кресло с электроприводом на стороне пассажира |
| F9 | Система «Keyless drive» |
| F10 | Электрический стояночный тормоз левый |
| F11 | Электрический стояночный тормоз правый |
| F12 | Резерв |
| R1 | Резерв |
| R2 | Реле основных цепей зажигания |
