Предохранители Volvo V40 2012 – 2019, схема, где находятся

Хетчбэк Volvo V40 выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 году. За это время модель прошла рестайлинг. В нашем материале вы найдёте описание предохранителей и реле Вольво V40 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.

Блоки в салоне

Блок предохранителей

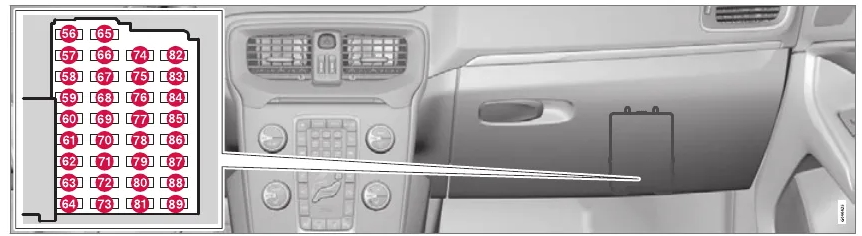

Данный блок с предохранителями расположен под бардачком и закрыт защитной крышкой.

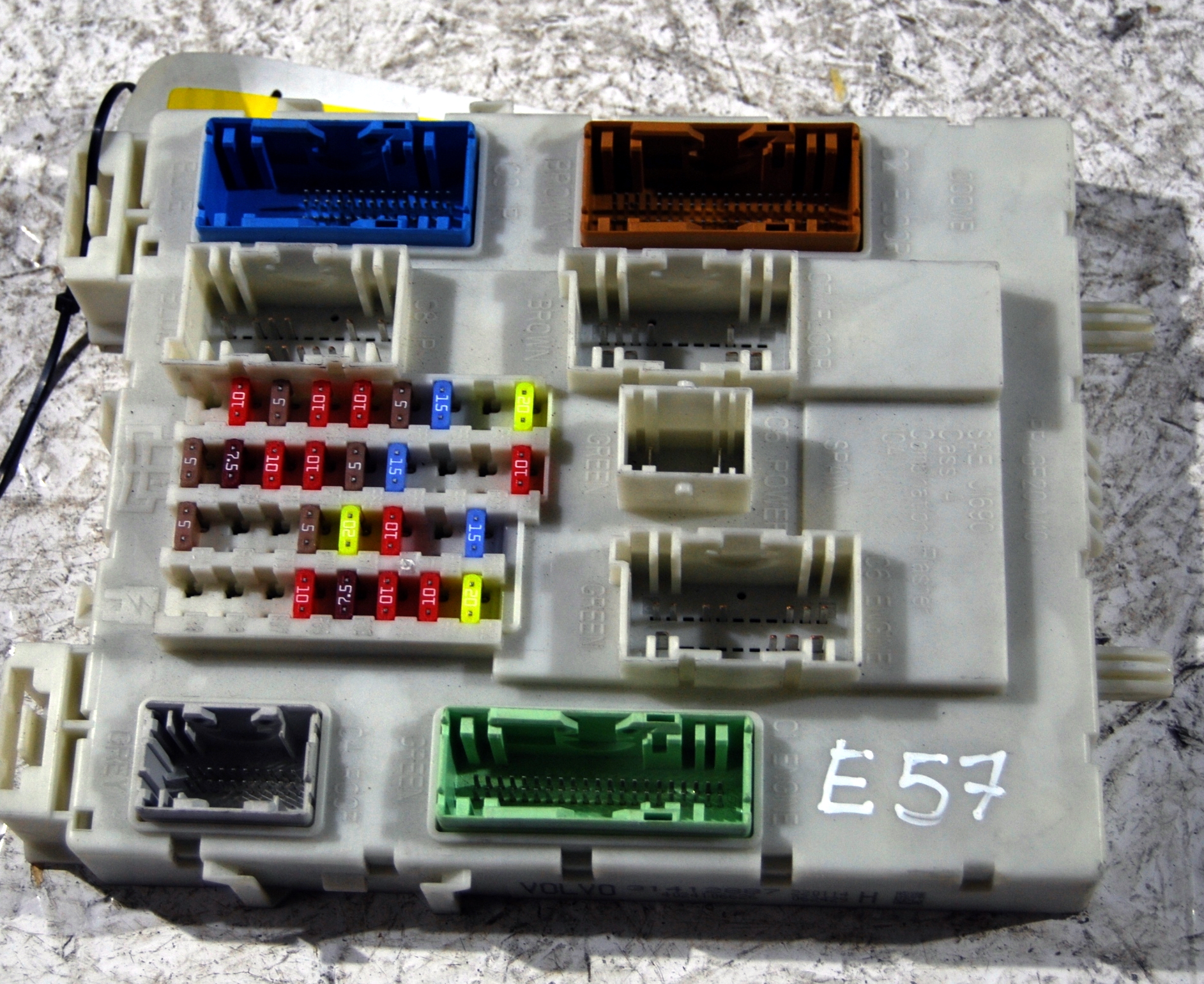

Фото пример

Схема

Описание

56	20A Топливный насос
57	–
58	15A Стеклоочиститель заднего стекла
59	5A Резервное положение, внутреннее освещение
60	10A Внутреннее освещение; Электропривод сидений
61	10A Жалюзи, стеклянная крыша (опция)
62	5A Датчик дождя (опция); Затемнение, внутреннее зеркало заднего вида (опция); Датчик влажности (опция)
63	5A Система предупреждения о столкновении (опция)
64	–
65	10A Разблокировка задней двери (см. Также предохранитель 84)
66
67	5A Резервное положение 3, постоянное напряжение
68	15A Замок рулевого управления
69	5A Комбинированная панель приборов
70	10A Центральный замок, крышка топливного бака (см. Также предохранитель 83)
71	10A Климатическая панель
72	7,5A Модуль рулевого колеса
73	5A Сирена сигнализация (опция); Разъем для передачи данных OBDII
74	15A Дальний свет
75
76	10A Фонарь заднего хода
77	20A Стеклоочистители (см. Также предохранитель 82); Задний стеклоочиститель (см. Также предохранитель 82)
78	5A Электронное противоугонное устройство
79	15A Резервное положение 1, постоянное напряжение
80	20A Резервное положение 2, постоянное напряжение
81	5A Сигнализация датчика движения (опция); Удаленный приемник
82	20A Стеклоочистители (см. Также предохранитель 77); Стеклоочиститель заднего стекла (см. Также предохранитель 77)
83	10A Центральный замок, крышка топливного бака (см. Также предохранитель 70)
84	10A Разблокировка задней двери (см. Также предохранитель 65)
85	7,5A Элемент PTC, подогреватель воздуха (опция); Кнопка обогрева заднего сиденья (опция)
86	10A подушки безопасности; Пешеходная подушка безопасности
87	7,5A Резервное положение 4, постоянное напряжение
88
89

Блок предохранителей и реле

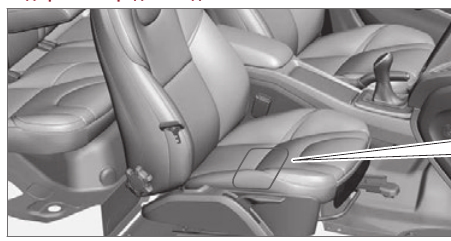

Ещё один блок с предохранителями и реле установлен под передним сиденьем пассажира, который обеспечивает преимущественно защиту функций системы Infotainment и обогрева сидений.

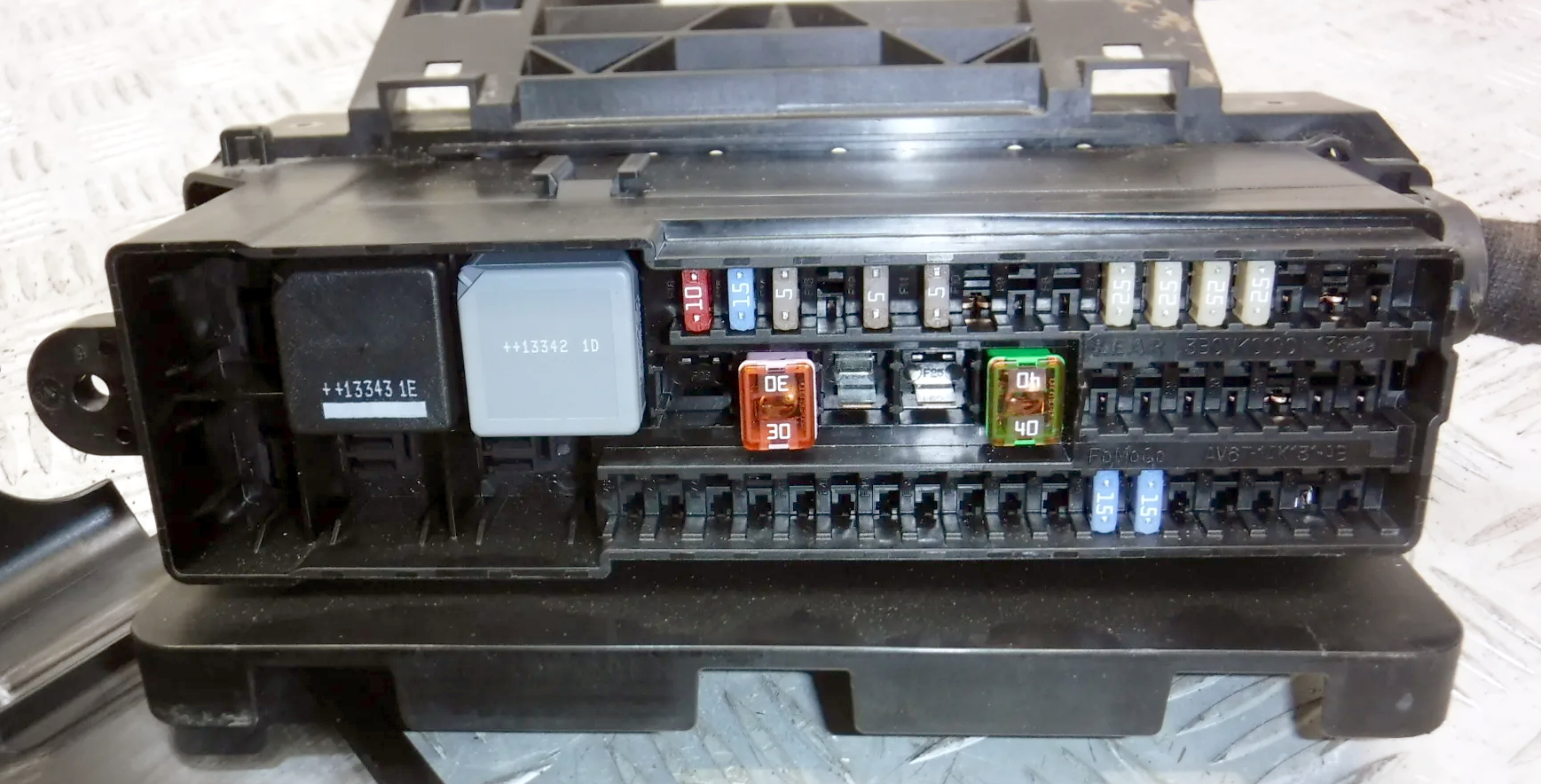

Фотография

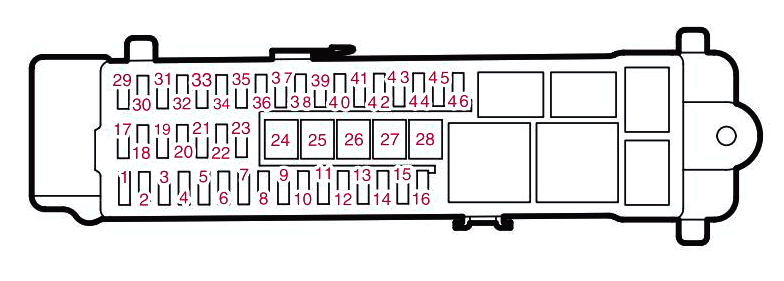

Схема

Обозначение

1
2	10A Без ключа (опция)
3	5A Дверная ручка (без ключа (опция))
4	25A Панель управления левой передней двери
5	25A Панель управления, правая передняя дверь
6	25A Панель управления левой задней двери
7	25A Панель управления, правая задняя дверь
8	–
9	20A Сиденье с электроприводом слева (опция)
10	–
11	–
12	5A Блок управления звуком (усилитель) (опция)
13	–
14	5A Телематика (опция); Bluetooth (опция)
15	15A Аудио; Информационно-развлекательный блок управления
16	10A Цифровое радио (опция); ТВ (опция)
17	15A Розетка 12 В, грузовой отсек
18	–
19	–
20	–
21	–
22	–
23	20A Розетка для прицепа 2 (опция)
24	40A Первичный предохранитель для предохранителей 12-16; Infotainment
25	–
26	40A Трейлер розетка 1 (опция)
27	30A Обогрев заднего стекла
28	–
29	5A БЛИС (опция)
30	5A Помощь при парковке (опция)
31	5A Парковочная камера (опция)
32	–
33	–
34	15A Обогрев сидений (со стороны водителя)
35	15A Обогрев сидений (пассажирская сторона)
36	–
37	–
38	–
39	15A Подогрев сиденья заднего правого (опция)
40	15A Обогрев заднего левого сиденья (опция)
41	15A Модуль полного привода (опция)
42	–
43	–
44	–
45	–
46	–

Блок под капотом

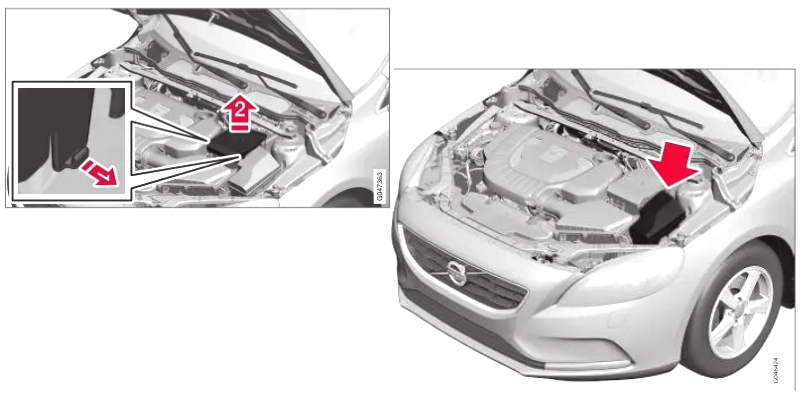

Под капотом, в моторной отсека находится основной блок с предохранителями и реле.

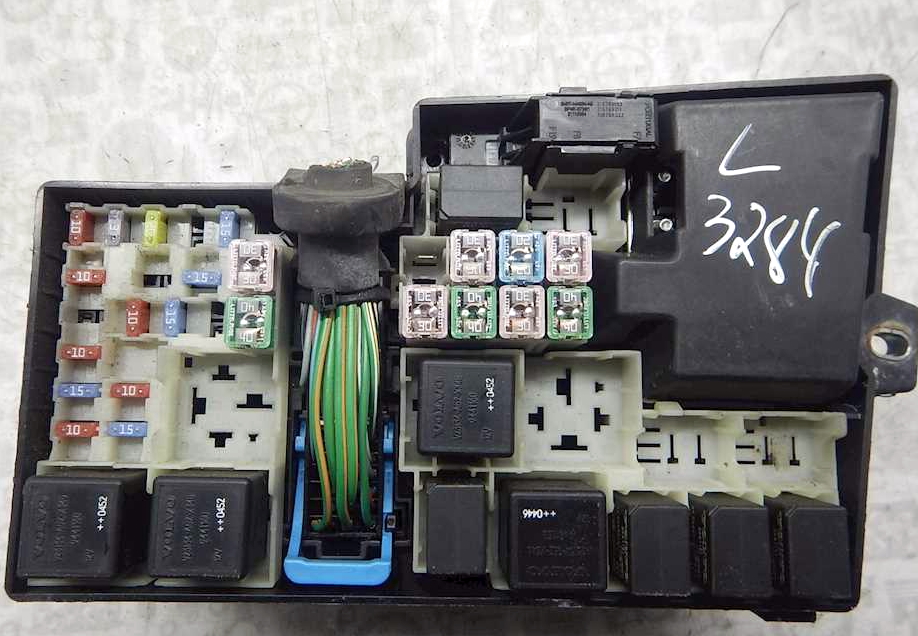

Фото пример

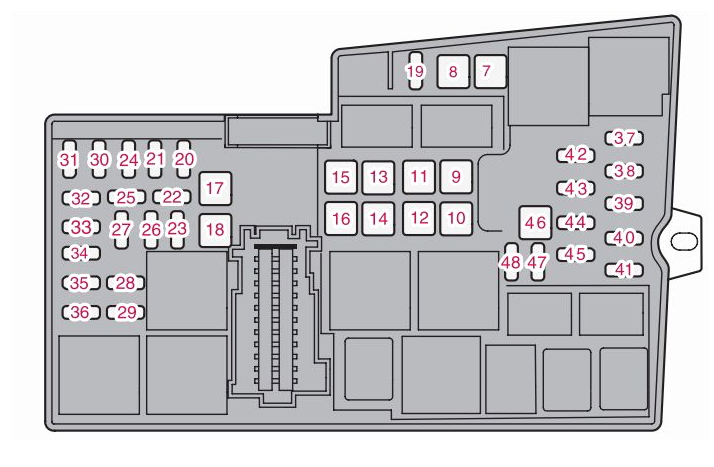

Схема

Назначение

7	40A Насос ABS
8	30A Клапаны ABS
9	20A Омыватели фар (опция)
10	40A Вентилятор
11	–
12	30A Первичный предохранитель для предохранителей 32-36
13	–
14	40A Обогрев ветрового стекла, правая сторона (опция)
15	–
16	40A Лобовое стекло с подогревом, левая сторона (опция)
17	20A Стояночный отопитель (опция)
18	20A Стеклоочистители
19	5A Центральный электронный модуль, источник опорного напряжения, резервный аккумулятор (Start / Stop)
20	15A Сигнал
21	5A Стоп-сигнал
22	–
23	5A Управление фарами
24	5A Внутренние катушки реле
25	15A Розетка 12 В, передняя часть туннельной консоли
26	15A Модуль управления коробкой передач
27	15A Электромагнитная муфта кондиционера (1,6 литра, 5-цил. Бензин)
28	15A Розетка 12 В, туннельная консоль сзади
29	–
30	5A Модуль управления двигателем (4-цил. 2.0 л, 5-цил.)
31	20A Правое сиденье с электроприводом (опция)
32	10A Катушка реле в реле вентилятора охлаждения (4-цил. 1,6 л, 5-цил. Дизель); Лямбда-зондс (4-цил. 1,6 л бензин); Расходомер воздуха (дизель 1,6 л, дизель 5-цил.), Перепускной клапан, охлаждение EGR (дизель 1,6 л); Обойти соленоид охлаждения EGR (5-цил. Дизель); Клапан регулятора расхода топлива (5-цил. Дизель); Клапан регулятора давления топлива (5-цил. Дизель)
32	15A Лямбда зондс (4-цил. 2,0 л); Катушка реле в реле вентилятора охлаждения (4-цил. 2,0 л)
32	20A Катушка реле в реле вентилятора охлаждения (5-цил. Бензин); Лямбда-зондс (5-цил. Бензин)
32	20A Катушка реле в реле вентилятора охлаждения (5-цил. Бензин); Лямбда-зондс (5-цил. Бензин)
33	10A Масляный насос АКПП (5-цил.); Датчик массового расхода воздуха (1,6 л бензин, 5-цил. Бензин); Клапан EVAP (бензин 1,6 л); Клапаны (4 цил. 2,0 л, 5-цил. Бензин); Соленоиды (5-цил. Бензин); Подогреватель картера (5-цил. Бензин); Управление мотором турбо (1,6 л дизель); Клапан регулятора расхода топлива (1,6 л дизель); Крышка ролика радиатора модуля управления (дизель 1,6 л); Соленоидное поршневое охлаждение (5-цил. Дизель); Клапан управления турбонаддувом (5-цил. Дизель); Датчик уровня масла (5-цил. Дизель); Компрессор кондиционера (4-цил. 2,0 л, 5-цил. Дизель); Масляный насос (4- цил. 2,0 л); Клапан охлаждения системы климат-контроля (4-цил. 2.0 л дизель); Катушки реле в реле для функций пуска / останова
34	10A Клапаны (1,6 л, бензин); Соленоиды (1,6 л бензина); Инжекторы (5-цил. Бензин); Лямбда-сонд (5-цил. Дизель); Подогреватель картера (5-цил. Дизель)
34	15A Клапан (4-цилиндровый 2,0 л дизель); Клапан EVAP (4-цил. 2,0 л бензин); Подогреватель картера (4 цил. 2,0 л бензин); Модуль управления двигателем (4-цил. 2,0 л), датчик массового расхода воздуха (4-цил. 2,0 л); Термостат (4-цил. 2,0 л бензин); Насос охлаждения для рециркуляции отработавших газов (4 цил. 2.0 л дизель) Модуль управления свечами накаливания (4-цил. 2.0 л дизель)
35	10A Катушки зажигания (1,6 л бензин, 5-цил. Бензин)
35	15A Катушки зажигания (4-цил. 2,0 л бензин); Дизельный фильтр с подогревом (1,6 л дизеля, 5-цил. Дизель); Модуль управления свечами накаливания (5-цил. Дизель)
35	25A Дизельный фильтр с подогревом (4-цил. Дизель 2.0 л)
36	10A Модуль управления двигателем (1,6 л)
36	15A Модуль управления двигателем (4-цил. 2,0 л, 5-цил.); Дроссельная заслонка (5-цил. Бензин)
37	5A ABS
38	10A Модуль управления двигателем; Модуль управления коробкой передач; подушки безопасности
39	10A Регулировка фар (опция)
40	5A Электроуправление сервоприводом
41	15A Центральный электронный модуль
42	–
43	–
44	5A Система предупреждения о столкновениях
45	5A Датчик педали акселератора
46	Точка зарядки, резервный аккумулятор
47	–
48	10A Насос охлаждающей жидкости (при отсутствии стояночного отопителя)
