Предохранители Volvo V50 2004 — 2012
Универсал Volvo V50 производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году. За это время модель прошла рестайлинг. В данном посте мы представим описание предохранителей и реле Вольво V50 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне автомобиля основной блок с предохранителями и реле находится под бардачком, со стороны пассажира.

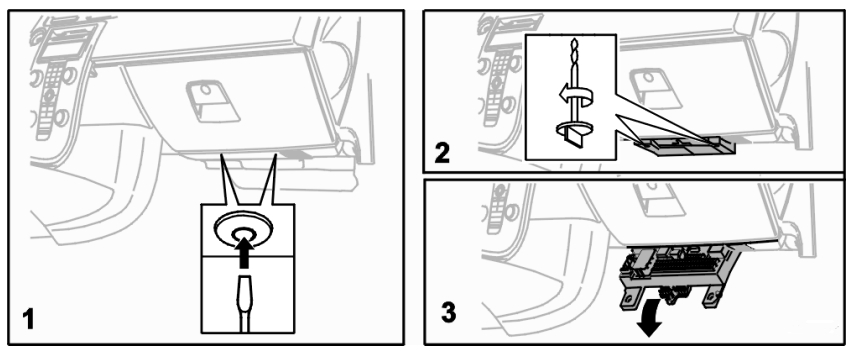

Для того что бы получить к нему доступ надо:
- Снять внутреннюю обивку, закрывающую блок предохранителей, утопив сначала центральный штифт примерно
на один см в крепежном пистоне (1), а затем вынуть пистон. - Поворотом против часовой стрелки снять два барашковых винта (2) (удерживающих блок предохранителей).
- Наполовину опустить блок предохранителей (3).

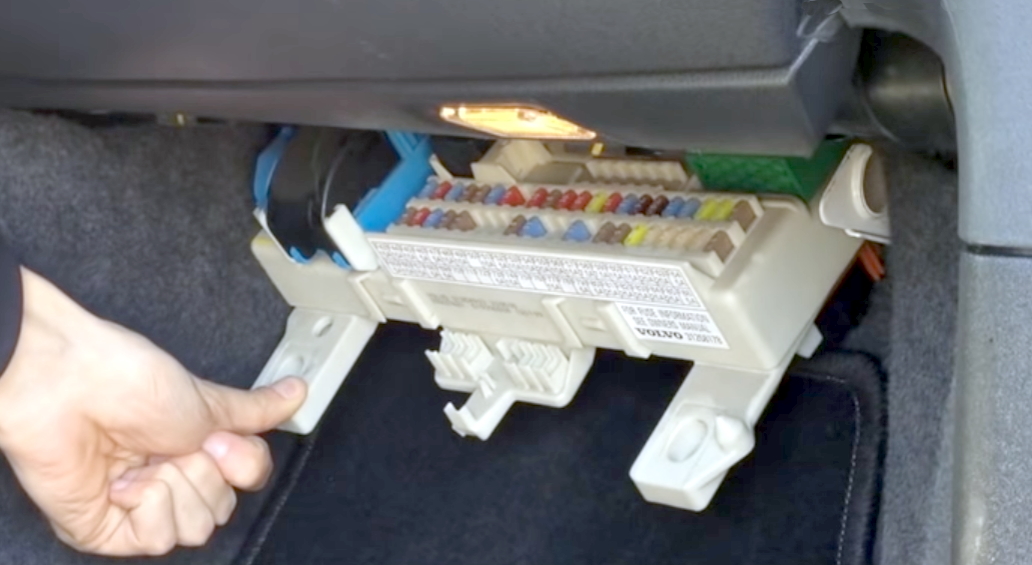

Фото пример

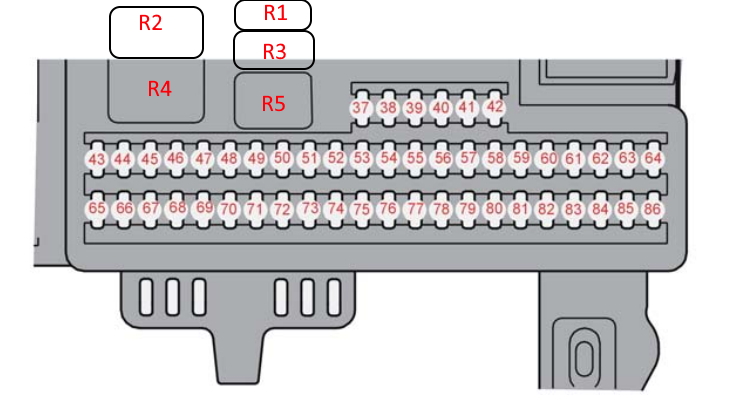

Схема
Описание
Предохранители
| 37 | Запасной |
| 38 | Запасной |
| 39 | Запасной |
| 40 | Запасной |
| 41 | Запасной |
| 42 | Запасной |
| 43 | 15A Телефон, аудиосистема, навигационная система Volvo, Bluetooh (опция) |
| 44 | 10A Система SRS, блок управления двигателем ECM (5-цил.) |
| 45 | 15A Предохранитель прикуривателя, 12-вольтовая розетка на заднем сиденье |
| 46 | 5A Освещение — бардачок, приборная панель и колодки |
| 47 | 5A Внутреннее освещение салона |
| 5A Дистанционное управление открыванием гаражных ворот (опция) | |
| 48 | 15A Стеклоочиститель / |
| 15A омыватель задней двери | |
| 49 | 10A Система SRS / Датчик веса пассажира (OWS) |
| 50 | Запасной |
| 51 | 10A Дополнительный обогреватель для салона, полный привод, реле топливного фильтра, обогрев |
| 52 | 5A Модуль управления коробкой передач (TCM), система ABS |
| 53 | 10A Усилитель руля |
| 54 | 10A Помощь при парковке, Биксенон (опция) |
| 55 | 20A Модуль управления системой Keyless |
| 56 | 10A Модуль дистанционного ключа Volvo Navigation System, модуль управления сигнальной сиреной |
| 57 | 15A Разъем передачи данных (DLC), выключатель стоп-сигнала |
| 58 | 7,5A Дальний свет (справа), реле дополнительных ламп |
| 59 | 7,5A Левый дальний свет |
| 60 | 15A Подогрев сиденья водителя (опция) |
| 61 | 15A Сиденье пассажира с подогревом (опция) |
| 62 | 20A Люк в крыше |
| 63 | 20A Стеклоподъемники и замок двери — задняя дверь со стороны пассажира |
| 64 | 5A RTI / Аудиосистема, Sirius спутниковое радио (опция), навигационная система Volvo (опция) |
| 65 | 5A Аудио система |
| 66 | 10A Информационно-развлекательный модуль управления (ICM), климат-контроль |
| 67 | Запасной |
| 68 | 5A Круиз-контроль |
| 69 | 5A Климат контроль, датчик дождя, кнопка BLIS |
| 70 | Запасной |
| 71 | Запасной |
| 72 | Запасной |
| 73 | 5A Люк в крыше, освещение переднего потолка, автоматическое затемнение зеркала (опция), напоминание о ремне безопасности |
| 74 | 15A Топливный модуль (предохранитель бензонасоса) |
| 75 | Запасной |
| 76 | Запасной |
| 77 | 15A Электрическая розетка в багажном отделении, дополнительный электронный модуль (AEM), предохранитель прикуривателя |
| 78 | Запасной |
| 79 | 5A Фонари заднего хода, внутреннее зеркало заднего вида |
| 80 | Запасной |
| 81 | 20A Стеклоподъемники и замок двери — задняя водительская дверь |
| 82 | 25A Стеклоподъемник — боковая дверь переднего пассажира |
| 83 | 25A Стеклоподъемники и замок двери — передняя водительская дверь |
| 84 | 25A Сиденье пассажира с электроприводом |
| 85 | 25A Сиденье водителя с электроприводом |
| 86 | 5A Внутреннее освещение, освещение багажного отделения, сиденья с электроприводом, индикатор уровня топлива (1,8F) |
За работу прикуривателя отвечает предохранитель номер 45 на 15А.
Реле
- Реле топливного насоса
- Реле основных цепей зажигания
Блок под капотом

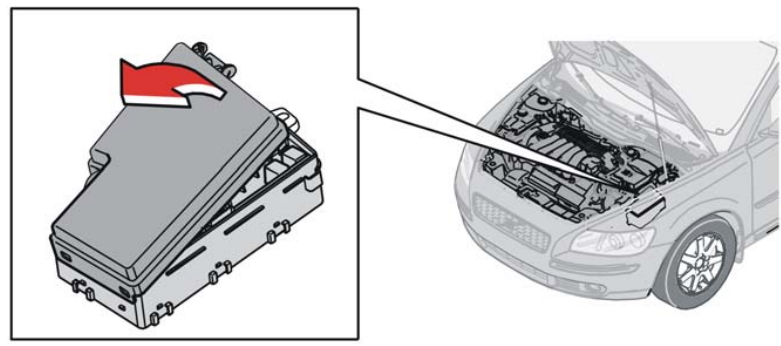

Под капотом автомобиля, с левой стороны моторного отсека, расположен основной блок с предохранителями и реле.

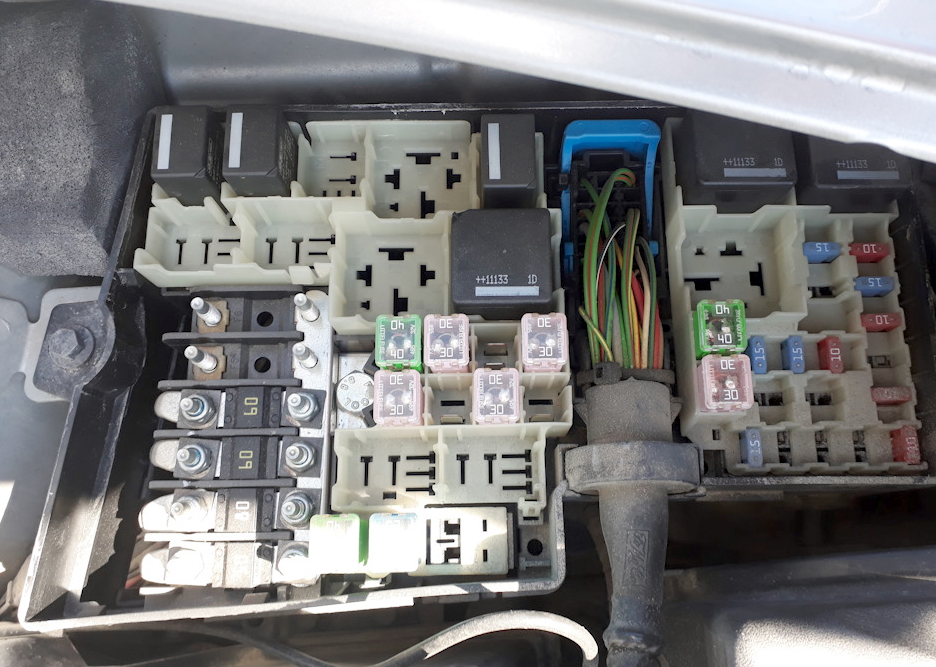

Фото пример

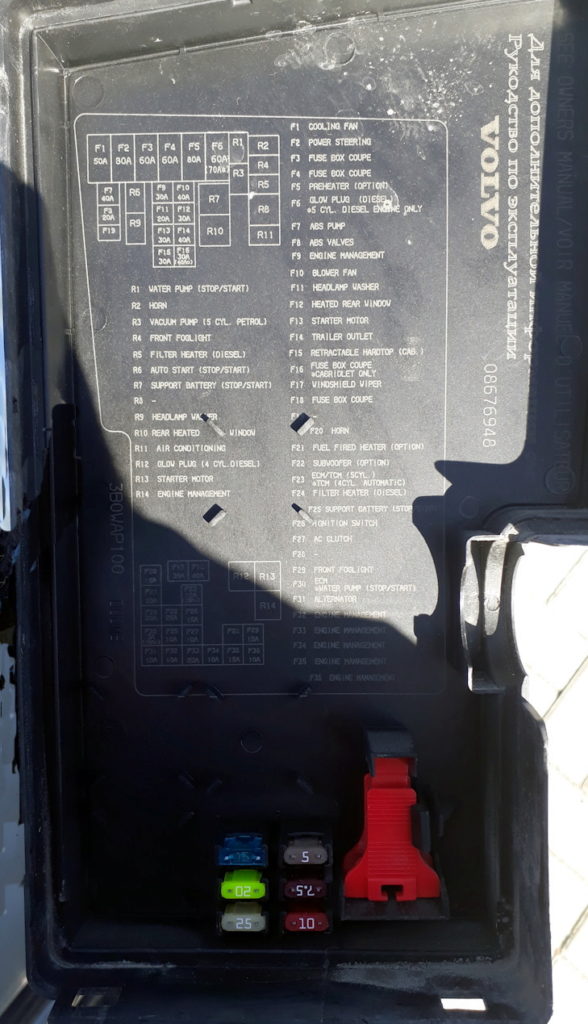

Сверяйте назначение элементов со своими схемами на обратно стороне крышки блока.

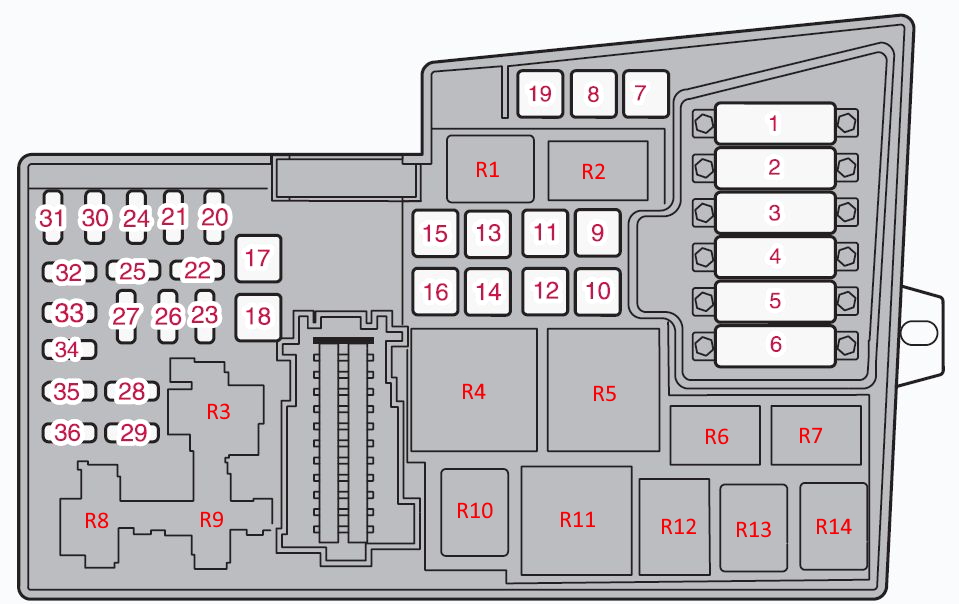

Схема
Обозначение
Предохранители
| 1 | 50A Вентилятор радиатора |
| 2 | 80A Усилитель руля |
| 3 | 60A Блок предохранителей в салоне |
| 4 | 60A Блок предохранителей в салоне |
| 5 | 80A Элемент климат-контроля, дополнительный обогреватель PTC (опция) |
| 6 | 60A Свечи накаливания (4-цил. Дизель). |
| 70A Свечи накаливания (5-цил. Дизель). | |
| 60A Свечи накаливания (DRIVe) | |
| 70A Свечи накаливания (5-цил. Дизель) | |
| 7 | 30A ABS насос |
| 8 | 20A Клапаны ABS |
| 9 | 30A Управление двигателем |
| 10 | 40A Вентилятор охлаждения радиатора |
| 11 | 20A Омыватели фар |
| 12 | 30A Обогрев заднего стекла |
| 13 | 30A Реле стартера |
| 14 | 40A Прицепное (в зависимости от комплектации) |
| 15 | Запасной |
| 16 | 30A Информационно-развлекательная система / Магнитола |
| 17 | 30A Стеклоочистители. / Дворники |
| 18 | 40A Поставка в блок предохранителей в салоне |
| 19 | Запасной |
| 20 | 15A Звуковой сигнал |
| 21 | 20A Топливный дополнительный отопитель, отопитель салона |
| 22 | Запасной |
| 23 | 10A Модуль управления двигателем ECM (5-цил. Бензин), трансмиссия (TCM) |
| 24 | 20A Топливный фильтр с подогревом, маслосборник с элементом PTC (5-цил. Дизель) |
| 25 | Запасной |
| 10A Центральный электронный модуль (CEM) (система Старт / Стоп) | |
| 26 | 15A Выключатель зажигания |
| 27 | 10A Компрессор кондиционера |
| 28 | Запасной |
| 29 | 15A Передняя противотуманная фара |
| 15A Дневные ходовые огни (ДХО) (опция) | |
| 30 | Модуль управления двигателем ECM (1.6 I бензин, 2.0 I дизель) |
| 10A Насос охлаждающей жидкости (Старт / Стоп) | |
| 31 | 10A Регулятор напряжения, генератор 4-цил. |
| 32 | 10A Форсунки (5-цил. Бензин), лямбда-зонд (4-цил. Бензин), охладитель наддувочного воздуха (4-цил. Дизель), датчик массового расхода воздуха и турбо-контроль (5-цил. Дизель) |
| 10A 2009-2011: Топливные форсунки | |
| 10A 2012: Форсунки (5-цил. Бензин), Турбо регулирующий клапан (5-цил. Дизель), Датчик уровня масла (5-цил. Дизель), Регулирующий клапан расхода топлива (DRIVe), Датчик массового расхода воздуха (DRIVe), Управление двигателем с турбонаддувом (DRIVe) | |
| 33 | 20A Лямбда-зонд и вакуумный насос (5-цил. Бензин), модуль управления двигателем (5-цил. Дизель), подогреватель дизельного фильтра (4-цил. Дизель). |
| 20A 2009-2011: Датчик кислорода с подогревом, вакуумный насос | |
| 20A 2012: Вакуумный насос (5-цил. Бензин), катушка реле, реле, вакуумный насос (5-цил. Бензин), модуль управления двигателем (5-цил. Дизель), топливный фильтр с подогревом (DRIVe) | |
| 34 | 10A Катушки зажигания (бензин), инжекторы (бензин 1,6 л), топливный насос (4-цил. Дизель), реле давления, климат-контроль (5-цил.), Свечи накаливания и система контроля выхлопных газов EGR (5-цил. Дизель) |
| 10A 2009-2011: Катушки зажигания, датчик давления климатической установки | |
| 10A 2012: Катушки зажигания (бензин), Реле давления, система климат-контроля (5-цил.), свечи накаливания (5-цил. Дизель), Система контроля выхлопных газов EGR (5-цил. Дизель), Топливный насос (DRIVe), Лямбда -Sond (DRIVe), модуль управления двигателем (старт / стоп), катушки реле, реле системы старт / стоп | |
| 35 | 15A Датчики клапанов двигателя, реле кондиционера, датчик маслоуловителя (5-цил. Бензин), модуль управления двигателем ECM (5-цил. Дизель), система улавливания паров топлива (бензин), форсунки (1,8 / 2,0 л бензина), MAF датчик массового расхода воздуха (5-цилиндровый бензин, 4-цилиндровый дизель), турборегулятор (4-цилиндровый дизель), реле давления усилителя руля (1,6 л бензин), система контроля выхлопных газов EGR (4-цилиндровый дизель) |
| 15A 2009-2011: Клапаны датчика двигателя, реле кондиционера, катушка реле, маслосборник элемента PTC, канистра, датчик массового расхода воздуха | |
| 15A 2012: система климат-контроля, элемент PTC, маслоуловитель (5-цилиндровый бензин), датчик массового расхода воздуха (5-цилиндровый бензин), клапан управления турбонагнетателем (5-цилиндровый бензин), переменная синхронизация клапанов (5-цил. Бензин), Форсунки (2,0 л бензин), клапан EVAP (2,0 л бензина), Клапан контроля топливо-воздушной смеси (2,0 л бензин), Клапан управления давлением топлива (5-цил. Дизель), Управление двигателем (5-цил. дизель), система EGR (DRIVe) | |
| 36 | 10A Модуль управления двигателем ECM (не 5-цил. Дизель), датчик положения педали акселератора, лямбда-зонд (5-цил. Дизель) |
| 10A Модуль управления двигателем (бензин, DRIVe), датчик положения педали акселератора (5-цил. Дизель), лямбда-зонд (5-цил. Дизель |
Реле
- R1 — Реле насоса омывателя фар
- R2 —
- R3 —
- R4 — Реле обогревателя заднего стекла
- R5 —
- R6 —
- R7 — Реле иммобилайзера
- R8 — Реле системы управления двигателем
- R9 — Реле стартера
- R10 — Реле кондиционера
- R11 —
- R12 — Реле подогревателя топливного фильтра
- R13 — Реле противотуманных фар
- R14 — Реле звукового сигнала

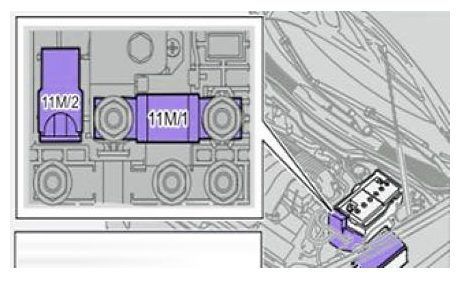

В автомобилях с функцией старт/ стоп, возможно установка дополнительных предохранителей. Она крепится сбоку на аккумулятор и состоит из высокомощных плавких вставок.
Схема
Расшифровка
- 11M/1 — Электро распределитель (125 A);
- 11M/2 — Датчик контроля батареи (15 A).
Есть что добавить — пишите в комментарии.
